Hệ thống đo độ nhám bề mặt và biên dạng có độ chính xác cao
Nguyên lý phân tích đo bề mặt
Tất cả các phép đo bề mặt bao gồm bốn yếu tố quan trọng xác định chất lượng và hiệu suất của bộ phận:
- Kích thước: Hình dạng chức năng bề mặt được xác định bởi mối quan hệ tuyến tính giữa bán kính, góc, khoảng cách và các đặc điểm
- Hình dạng: Sai lệch khỏi hình học bề mặt mục tiêu (mặt phẳng, hình cầu, hình nón, v.v.), thường do lỗi máy
- Độ nhám: Biến đổi kết cấu bề mặt do dụng cụ cắt hoặc quy trình gia công
- Độ lượn sóng: Hiệu ứng máy không lý tưởng do rung động, độ cứng không đủ hoặc quy trình không ổn định
Tính năng dòng SER2000
Đạt được sự cân bằng tối ưu giữa hiệu suất và chi phí với tỷ lệ giá trên hiệu suất vượt trội:
- Cảm biến biên dạng kỹ thuật số có độ chính xác cao
- Cảm biến độ nhám phạm vi rộng không có đầu dò
- Khả năng đo biên dạng quy mô lớn và đo vi biên dạng
- Đo độ nhám phạm vi rộng
- Đo độ nhám và biên dạng quy mô lớn có độ chính xác cao trong các mô hình tổng hợp
Ứng dụng đo lường

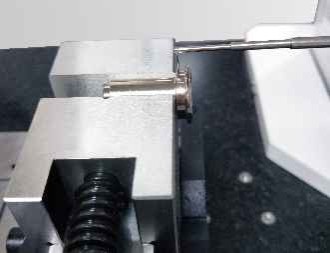

Phụ kiện hộp số

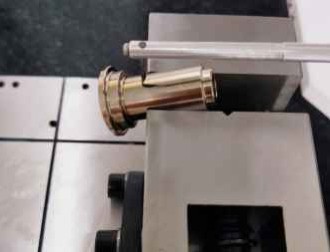

Các bộ phận hộp số

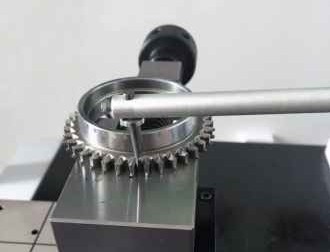

Bánh răng chính xác

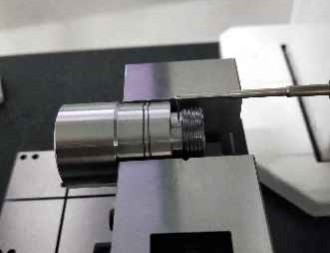

Thân van
Thông số kỹ thuật - SER2042G-tbo
| Thông số |
Thông số kỹ thuật |
| Phạm vi đo trục X |
120mm |
| Phạm vi đo trục Z |
420mm |
Phạm vi đo trục Z1 |
C:±7.5mm / R:±600μm |
| Độ chính xác biên dạng Z1 Độ chính xác tuyến tính |
0.07% f.s. |
| Độ chính xác Pt |
±0.3µm |
| Độ chính xác góc |
±1′ |
| Độ thẳng |
0.3μm/100mm |
| Độ chính xác độ nhám Độ chính xác tuyến tính |
±4% |
| Nhiễu dư |
≤0.02μm |
| Độ lặp lại |
1δ≤3nm |
| Bước sóng cắt |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Chiều dài đánh giá |
λcX2,3,4,5,6,7 |
| Tốc độ di chuyển trục X |
0.5~20mm/s |
| Tốc độ di chuyển trục Z |
0.2-20mm/s |
Khả năng đo lường
Đo biên dạng: Phân tích toàn diện các yếu tố đường thẳng, đặc điểm điểm, khoảng cách giữa các điểm và đường thẳng, mối quan hệ vị trí bao gồm khoảng cách, song song, vuông góc, góc, độ sâu rãnh, chiều rộng rãnh, bán kính. Có khả năng phân tích độ thẳng, phân tích độ lồi và phân tích biên dạng.
Đo độ nhám: Phân tích đầy đủ các thông số độ nhám bao gồm Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr. Các thông số độ lượn sóng: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr. Các thông số biên dạng gốc: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr.
Các thành phần hệ thống
Cảm biến biên dạng độ nhám cảm ứng dòng ER
- Độ phân giải: 65536:1 / 262144:1
- Phạm vi: R:±400µm/±600µm, C:±5mm/±7.5mm
- Độ chính xác tuyến tính: R:±7%/±4%, C:0.15%/0.07%
- Nhiễu dư: ≤0.025µm/≤0.02µm
- Tham chiếu độ nhám: Ray dẫn hướng, không có ray dẫn hướng
- Cảm biến cảm ứng tích hợp có độ chính xác cao cho cả phép đo độ nhám và biên dạng với việc thay kim đơn giản
Hệ thống truyền động
Bộ truyền động tiếng ồn thấp Dsh / Bộ truyền động gốm tiếng ồn thấp Dch (Chọn theo yêu cầu ứng dụng)
- Hành trình ray: 100-150mm / 180~220mm
- Khoảng cách số: 0.05~2µm / 0.05~5µm
- Độ thẳng biên dạng: 0.3µm/100mm
- Giá trị dư độ nhám: ≤0.005µm
- Tốc độ di chuyển tối đa: 20mm/s
- Tốc độ đo tối thiểu: 0.1mm/s
- Bộ truyền động tiếng ồn thấp đáp ứng yêu cầu đo biên dạng bộ phận tiêu chuẩn và đo độ nhám vượt quá Ra 0.025 micron
Các thành phần cột
Cột tốc độ cao Cnf / Cột dài tốc độ cao Cnfl (Chọn theo yêu cầu đo lường)
- Phạm vi: 320~420mm / 520~620mm
- Tốc độ di chuyển tối đa: 20mm/s
- Tốc độ di chuyển tối thiểu: 0.2mm/s
- Độ chính xác định vị: 0.005mm
- Cột tốc độ cao với cấu trúc khung giữ độ chính xác mà không bị biến dạng, có cấu trúc truyền động nhanh và phạm vi tốc độ rộng
Các thành phần nền tảng
Bàn máy tích hợp công thái học MPE
- Chất liệu: Đá cẩm thạch
- Thông số kỹ thuật: 500*800, 500*1000
- Thiết kế tích hợp với cấu trúc nhỏ gọn giúp dễ dàng bảo trì và tiết kiệm không gian
- Thiết kế công thái học giảm mệt mỏi cho người vận hành
Câu hỏi thường gặp
Q1: Quý công ty là nhà máy hay công ty thương mại?
A1: Chúng tôi là nhà máy và cung cấp phản hồi trong vòng 24 giờ.
Q2: Công ty của quý vị chủ yếu sản xuất gì?
A2: Chúng tôi chuyên về máy đo thị giác, máy đo tọa độ, đồ gá CMM & VMM và các thiết bị liên quan.
Q3: Làm thế nào để chọn thông số kỹ thuật phù hợp?
A3: Đội ngũ chuyên nghiệp của chúng tôi sẽ đề xuất các thiết bị đo lường phù hợp dựa trên sự đa dạng sản phẩm và yêu cầu đo lường của quý vị.
Q4: Quý vị có chấp nhận dịch vụ tùy chỉnh không?
A4: Có, chúng tôi cung cấp cả máy tiêu chuẩn và giải pháp tùy chỉnh phù hợp với nhu cầu cụ thể của khách hàng.
Q5: Thời gian bảo hành của quý vị là bao lâu?
A5: Sản phẩm của chúng tôi được bảo hành 1 năm. Chúng tôi đã tăng cường độ bền cho các bộ phận dễ vỡ để đảm bảo độ tin cậy của sản phẩm.
