Máy đo độ nhám bề mặt đa chức năng cao cấp RMW
Máy đo độ nhám bề mặt chuyên nghiệp với công nghệ cảm biến cảm ứng không đầu dò để phân tích và đo lường bề mặt toàn diện.
Nguyên tắc đo độ nhám bề mặt
Phân tích bề mặt bao gồm bốn yếu tố đo lường quan trọng, cần thiết cho việc đánh giá các bộ phận có độ chính xác cao:
- Kích thước: Mối quan hệ tuyến tính xác định hình dạng chức năng của bề mặt bao gồm bán kính, góc và khoảng cách
- Hình dạng: Sai lệch khỏi hình học bề mặt mục tiêu do sai sót của máy
- Độ nhám: Biến đổi kết cấu bề mặt do dụng cụ cắt và quy trình gia công
- Độ gợn sóng: Bất thường bề mặt định kỳ do rung động, vấn đề về độ cứng hoặc sự bất ổn của quy trình
Tính năng dòng SR1000
Cấu hình tiêu chuẩn để bàn với hiệu quả chi phí và hiệu suất vượt trội:
- Công nghệ cảm biến cảm ứng tiêu chuẩn không đầu dò
- Đánh giá toàn diện hàng trăm thông số độ nhám, độ gợn sóng và biên dạng
- Khả năng đo lường chuyên nghiệp
Ứng dụng đo lường

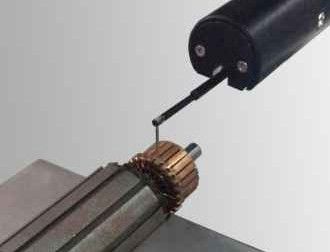

Cổ góp

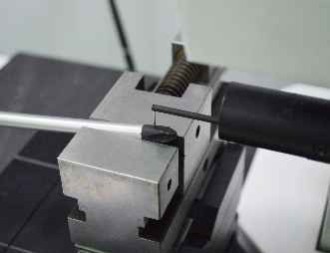

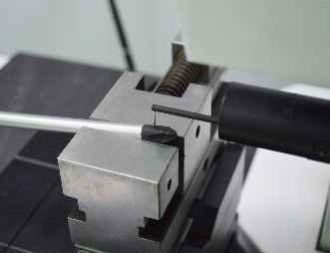

Tay cầm tua vít

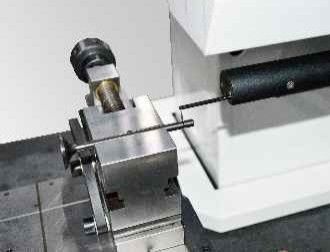

Bộ phận van

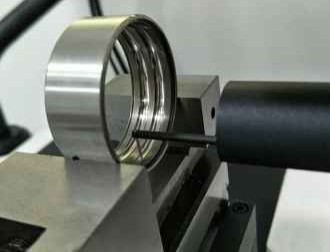

Vòng bi
Thông số kỹ thuật
| Thông số |
Giá trị |
| Mã model |
SR1133G-sak |
| Phạm vi đo trục X |
100mm |
| Phạm vi đo trục Z |
320mm |
| Phạm vi trục Z1 |
±420µm/65536:1 |
| Độ chính xác tuyến tính Z1 |
±4% |
| Độ lặp lại |
1δ≤2nm |
| Bước sóng cắt |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Chiều dài đánh giá |
λcX2,3,4,5,6,7 |
| Nhiễu dư |
≤0.005µm |
| Tốc độ di chuyển trục X |
0.1~10mm/s |
| Tốc độ di chuyển trục Z |
0.5-10mm/s |
Khả năng đo lường
Phân tích thông số toàn diện bao gồm:
Thông số độ nhám: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Thông số độ gợn sóng: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Thông số biên dạng gốc: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Thành phần hệ thống
Cảm biến cảm ứng dòng R
Độ phân giải: 65536:1 / 262144:1
Phạm vi đo: ±420µm / ±620µm
Độ chính xác tuyến tính: R: ±4% / ±3%
Nhiễu dư: ≤0.007µm / ≤0.005µm
Tham chiếu độ nhám: Hướng dẫn, Không đầu dò
Cảm biến độ nhám không đầu dò với đặc tính đáp ứng tần số tuyệt vời và băng thông tín hiệu rộng, đại diện cho loại cảm biến tối ưu cho các ứng dụng đo độ nhám.
Tùy chọn hệ thống truyền động
Hành trình ray: 100-150mm
Khoảng cách bước: 0.2~2µm
Độ thẳng biên dạng: 0.5µm/100mm
Giá trị dư độ nhám: ≤0.02µm
Tốc độ di chuyển tối đa: 10mm/s
Tốc độ đo tối thiểu: 0.1mm/s
Hệ thống truyền động tiêu chuẩn mang lại độ chính xác đo biên dạng cấp bộ phận, tương thích với cảm biến độ nhám cho các phép đo vượt quá Ra 0.1 micron.
Thành phần cột
Phạm vi: 320~420mm / 520~620mm
Tốc độ di chuyển tối đa: 10mm/s
Tốc độ di chuyển tối thiểu: 0.5mm/s
Độ chính xác định vị: 0.01mm
Thiết kế khung-cột nhẹ đảm bảo sự ổn định lâu dài mà không bị biến dạng.
Thành phần nền tảng
Chất liệu: Đá cẩm thạch
Thông số kỹ thuật: 500×800, 500×1000
Thiết kế nguyên khối với cấu trúc nhỏ gọn giúp bảo trì dễ dàng và tiết kiệm không gian.
Câu hỏi thường gặp
Quý công ty là nhà máy hay công ty thương mại?
Chúng tôi là nhà máy và cung cấp phản hồi trong vòng 24 giờ.
Công ty quý công ty chủ yếu sản xuất gì?
Chúng tôi chuyên về máy đo thị giác, máy đo tọa độ, đồ gá CMM & VMM và các thiết bị đo lường liên quan.
Làm thế nào để chọn thông số kỹ thuật phù hợp?
Đội ngũ chuyên nghiệp của chúng tôi sẽ đề xuất các thông số kỹ thuật phù hợp dựa trên sự đa dạng sản phẩm và yêu cầu đo lường của quý khách.
Quý công ty có chấp nhận dịch vụ tùy chỉnh không?
Có, chúng tôi cung cấp cả máy tiêu chuẩn và giải pháp tùy chỉnh phù hợp với nhu cầu cụ thể của khách hàng.
Thời gian bảo hành của quý công ty là bao lâu?
Sản phẩm của chúng tôi được bảo hành 1 năm. Chúng tôi đã tăng cường độ bền cho các bộ phận dễ vỡ để đảm bảo độ tin cậy của sản phẩm.
