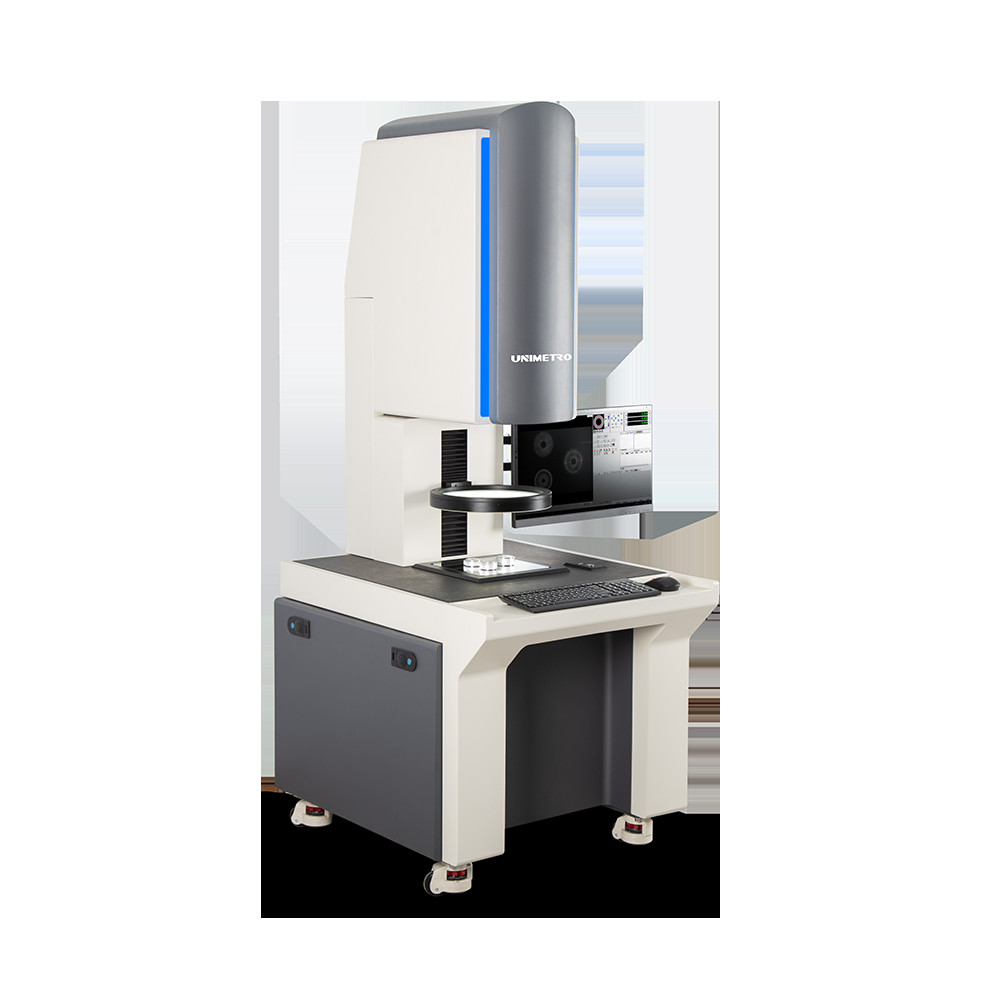

Hệ thống đo độ nhám bề mặt và độ cong của ổ trục cánh tay khớp nối
Hệ thống đo độ nhám bề mặt và độ cong
Hệ thống đo lường tiên tiến này kết hợp khả năng phân tích độ cong và độ nhám trong một máy duy nhất, cung cấp đặc tính bề mặt toàn diện cho các ứng dụng công nghiệp.
Nguyên tắc cơ bản về đo lường bề mặt
Tất cả các bề mặt có thể được đặc trưng bởi bốn yếu tố chính ảnh hưởng đến chức năng và hiệu suất:
- Kích thước: Mối quan hệ tuyến tính giữa bán kính, góc, khoảng cách và các đặc điểm bề mặt
- Hình dạng: Sai lệch khỏi hình học mục tiêu (mặt phẳng, hình cầu, hình nón) thường do lỗi máy gây ra
- Độ nhám: Kết cấu bề mặt do dụng cụ cắt hoặc quy trình gia công tạo ra
- Độ gợn sóng: Biến đổi định kỳ do rung động, độ cứng không đủ hoặc sự bất ổn của quy trình
Tính năng dòng SPR1000
Cấu hình tiêu chuẩn với tỷ lệ chi phí-hiệu suất tối ưu. Được trang bị cảm biến độ cong kỹ thuật số và cảm biến độ nhám cảm ứng cho khả năng đo kép trong một máy.
Ứng dụng đo lường
Ổ trục cánh tay khớp nối
Tinh thể Germanium cấp quang học
Vòng đệm
Vòng đệm Turbo
Thông số kỹ thuật
| Thông số | Giá trị |
|---|
| Số model | PR1103G-sdk |
| Phạm vi đo trục X | 100mm |
| Phạm vi đo trục Z | 320mm |
| Phạm vi đo trục Z1 | C:±12.5mm / R:±420μm |
| Độ chính xác độ cong (Tuyến tính Z1) | ±(1.5+|0.2H|)μm |
| Độ chính xác cung tròn | ±(2+R/8)μm |
| Độ chính xác góc | ±2′ |
| Độ thẳng | 0.8μm/100mm |
| Độ chính xác tuyến tính độ nhám | ±4% |
| Nhiễu dư | ≤0.02μm |
| Giá trị lặp lại | 1δ≤2nm |
| Bước sóng cắt | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Chiều dài đánh giá | λcX2,3,4,5,6,7 |
| Tốc độ di chuyển trục X | 0.1~10mm/s |
| Tốc độ di chuyển trục Z | 0.5-10mm/s |
Khả năng đo lường
Phân tích biên dạng: Các phần tử đường thẳng, đặc điểm điểm, khoảng cách, song song, vuông góc, góc, độ sâu/chiều rộng rãnh, bán kính, phân tích độ thẳng, phân tích độ lồi, phân tích biên dạng
Thông số độ nhám: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Thông số độ gợn sóng: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Thông số biên dạng gốc: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Thành phần hệ thống
Bộ phận ray trượt: Hành trình 100-150mm, khoảng cách 0.2~2µm, độ thẳng 0.5µm/100mm, nhiễu dư độ nhám ≤0.02µm, dải tốc độ 0.1-10mm/s
Tùy chọn cột: Cột tiêu chuẩn CNS (320-420mm) hoặc Cột dài CNSL (520-620mm), thiết kế khung nhẹ, độ chính xác định vị 0.01mm
Bệ đỡ: Bệ đỡ đá cẩm thạch tích hợp MPM, thông số kỹ thuật 500×800mm hoặc 500×1000mm, thiết kế nhỏ gọn một khối
Công nghệ đo lường
Đo độ nhám tiếp xúc bằng cách di chuyển đầu dò trên bề mặt, trong khi hệ thống laser không tiếp xúc đo ánh sáng phản xạ. Hệ thống của chúng tôi cung cấp phân tích kết cấu bề mặt chính xác hiển thị độ sâu độ nhám (Rz) và giá trị độ nhám trung bình (Ra) bằng micromet.
Câu hỏi thường gặp
Quý vị là nhà máy hay công ty thương mại?
Chúng tôi là nhà máy và cung cấp phản hồi trong vòng 24 giờ.
Công ty của quý vị chuyên về lĩnh vực gì?
Chúng tôi sản xuất Máy đo hình ảnh, Máy đo tọa độ, Cố định CMM & VMM và các thiết bị liên quan.
Làm thế nào để chọn thông số kỹ thuật phù hợp?
Đội ngũ chuyên nghiệp của chúng tôi sẽ đề xuất thông số kỹ thuật phù hợp dựa trên sự đa dạng sản phẩm và yêu cầu đo lường của quý vị.
Quý vị có chấp nhận dịch vụ tùy chỉnh không?
Có, chúng tôi cung cấp cả máy tiêu chuẩn và giải pháp tùy chỉnh phù hợp với nhu cầu cụ thể của khách hàng.
Thời gian bảo hành của quý vị là bao lâu?
Sản phẩm của chúng tôi được bảo hành 1 năm và có độ bền được cải thiện đối với các bộ phận dễ vỡ.
