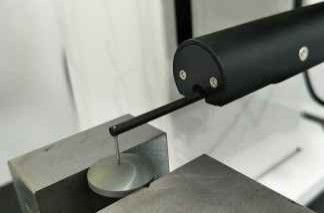

Máy kiểm tra độ thô bề mặt và đường viền cho vòng bi cánh tay khớp
SPR1000 Series Surface Roughness Contour Tester là một hệ thống đo chính xác được thiết kế để phân tích bề mặt toàn diện của các thành phần công nghiệp bao gồm cả vòng bi cánh tay khớp,tinh thể germanium chất lượng quang học, vòng niêm phong, và niêm phong turbo.
Các nguyên tắc cơ bản của đo bề mặt
Tất cả các bề mặt có thể được đo trên bốn yếu tố chính xác định các đặc điểm chức năng của chúng:
- Kích thước:Mối quan hệ tuyến tính giữa bán kính, góc, khoảng cách và các tính năng bề mặt
- Hình dạng:Sai lệch so với hình học mục tiêu (mảng, hình cầu, hình nón) thường do lỗi máy
- Độ thô:Các kết cấu bề mặt từ các công cụ cắt hoặc các quy trình gia công
- Độ sóng:Các hiệu ứng máy không lý tưởng do rung động, độ cứng không đủ hoặc sự không ổn định của quy trình
Đặc điểm của dòng SPR1000
Cấu hình tiêu chuẩn với hiệu quả chi phí tối ưu.Tính năng công nghệ cảm biến kép kết hợp cảm biến đường viền kỹ thuật số với đo độ thô cảm ứng để phân tích bề mặt toàn diện trong một máy duy nhất.

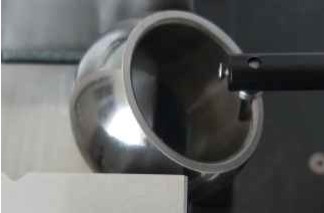

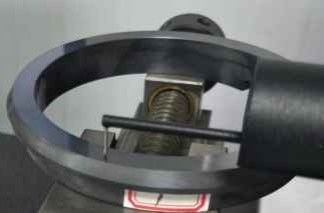

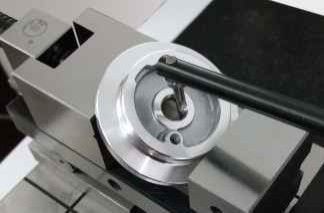

Ứng dụng đo lường
Thông số kỹ thuật
| Thông số kỹ thuật |
Giá trị |
| Số mẫu |
PR1103G-sdk |
| Phạm vi đo đạc trục X |
100mm |
| Phạm vi đo đạc trục Z |
320mm |
| Phạm vi đo Z1-trục |
C:±12,5mm/R:±420μm |
| Độ chính xác đường viền Z1 Độ chính xác tuyến tính |
± 1,5 + 0,5 + 0,2 |
| Độ chính xác cung |
±(2+R/8) μm |
| Độ chính xác góc |
±2′ |
| Sự thẳng đứng |
0.8μm/100mm |
| Roughness Độ chính xác tuyến tính |
± 4% |
| Tiếng ồn còn lại |
≤ 0,02μm |
| Giá trị trùng lặp |
1δ≤2nm |
| Chiều sóng cắt |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Độ dài xếp hạng |
λcX2,3,4,5,6,7 |
| Tốc độ lái trục X |
0.1~10mm/s |
| Tốc độ lái trục Z |
0.5-10mm/s |
Khả năng đo lường
Phân tích hồ sơ:Các yếu tố đường thẳng, các đặc điểm điểm, khoảng cách giữa các điểm và đường thẳng, phân tích vị trí bao gồm khoảng cách, song song, vuông, độ sâu rãnh, chiều rộng rãnh, bán kính,phân tích thẳng, phân tích cong và phân tích hồ sơ.
Các thông số độ thô:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Các thông số sóng:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Các thông số đường viền ban đầu:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Các thành phần hệ thống
Bộ cảm biến đường viền kỹ thuật số loạt P
- Độ phân giải: 0.02-0.2μm
- Phạm vi: ±7,5-±30μm
- Độ chính xác tuyến tính: ± 1,5 + 0,6H
- Lực đo lường: 1,2 kg
- Duy trì tính tuyến tính tuyệt vời trên phạm vi đo lường lớn
Tùy chọn hệ thống ổ đĩa
- Hành trình đường sắt: 100-150mm
- Khoảng thời gian số: 0,2 ~ 2μm
- Độ thẳng đường viền: 0,5μm/100mm
- Giá trị dư thừa thô: ≤0,02μm
- Tốc độ tối đa: 10mm/s
- Tốc độ tối thiểu: 0,1mm/s
- Động cơ tiêu chuẩn đáp ứng các yêu cầu đo đường viền một phần
Các thành phần cột
- Phạm vi: 320~420mm / 520~620mm (có thể chọn)
- Tốc độ tối đa: 10mm/s
- Tốc độ tối thiểu: 0,5mm/s
- Độ chính xác vị trí: 0.01mm
- Thiết kế khung nhẹ đảm bảo sự ổn định lâu dài mà không bị biến dạng
Các thành phần của nền tảng
- Vật liệu: Xây dựng bằng đá cẩm thạch
- Thông số kỹ thuật: 500 × 800 mm, 500 × 1000 mm
- Thiết kế một phần với cấu trúc nhỏ gọn để bảo trì dễ dàng
Câu hỏi thường gặp
Bạn là một nhà máy hay một công ty thương mại?
Chúng tôi là một nhà máy và cung cấp phản hồi trong vòng 24 giờ.
Công ty anh chủ yếu sản xuất gì?
Chúng tôi chuyên về Máy đo thị giác, Máy đo phối hợp, vật cố CMM & VMM và thiết bị liên quan.
Làm thế nào để chọn thông số kỹ thuật phù hợp?
Nhóm chuyên gia của chúng tôi sẽ đề nghị các thông số kỹ thuật phù hợp dựa trên các yêu cầu về sản phẩm và kích thước của bạn.
Bạn có chấp nhận dịch vụ tùy chỉnh không?
Vâng, chúng tôi cung cấp cả máy tiêu chuẩn và các giải pháp tùy chỉnh phù hợp với nhu cầu cụ thể của khách hàng.
Thời gian bảo hành của anh là bao lâu?
Sản phẩm của chúng tôi được bảo hành 1 năm. Chúng tôi đã tăng cường độ bền trên các thành phần dễ vỡ để đảm bảo độ tin cậy của sản phẩm.
