Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems

Thông tin cơ bản
Place of Origin: China
Hàng hiệu: UNIMETRO
Model Number: HE
Minimum Order Quantity: 1
Giá bán: Discussible
Packaging Details: Wood case
Delivery Time: 30 work days
Payment Terms: T/T
Supply Ability: 1 per month
Thông tin chi tiết
Hành trình trục Z: 150MM Vật kính: Ống kính thu phóng được giữ thủ công / Ống kính Autozoom 0,7-4,5X / Ống kính Navitar cho tùy chọn
độ phóng đại: 33-195X trường nhìn: 8.1-1.3
Đo độ phân giải: 1um / 0,5um / 0,25um / 0,1um cho tùy chọn Phần mềm đo lường: Phần mềm đo tổng hợp Rational Vue 3D
chiếu sáng: Đèn LED vòng 8 phần có thể lập trình cho ánh sáng bề mặt, đèn LED vòng 40 phần cho tùy chọn, đèn LED
Điểm nổi bật:

hệ thống đo thị lực

,

hệ thống đo thị lực

,

máy đo thị lực cỡ lớn


Mô tả sản phẩm

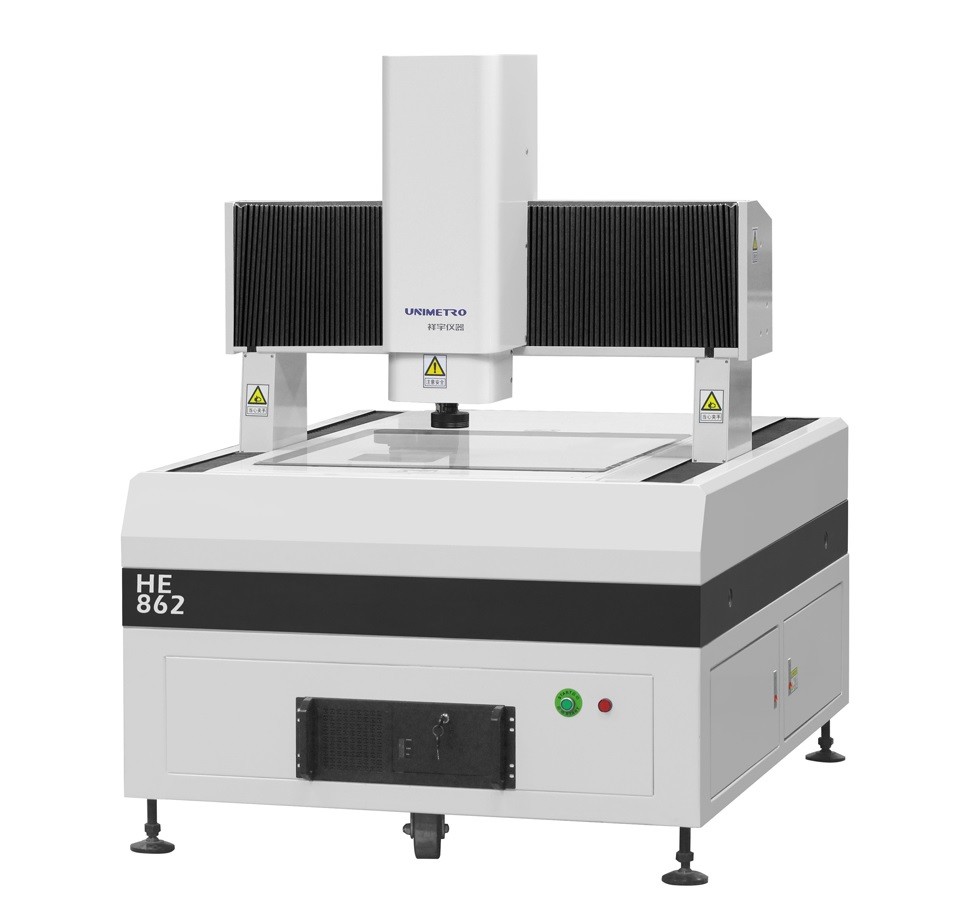

Máy đo tầm nhìn tự động CNC loại HE Series





Mô tả sản phẩm



Máy đo tầm nhìn loại giàn có độ chính xác cao sê-ri HE kết hợp độ chính xác cao và hiệu quả cao, cung cấp phép đo tốc độ cao cho các yếu tố hình học của các loại bộ phận khác nhau.Dòng HE được sử dụng rộng rãi trong các ngành công nghiệp và sản phẩm khác nhau như PCB, lớp phủ đồng, kính lớn, mô-đun LCD và vật liệu cách nhiệt, v.v.



Phân tích phần tử hữu hạn được giới thiệu trong quá trình thiết kế của dòng HE, đảm bảo độ cứng cao và kết cấu cơ khí chính xác.Cơ sở máy đang sử dụng cấu trúc kiểu cầu di động khung kín, đơn giản và mang lại khả năng chịu tải cao và hiệu suất chuyển động tốt nhất.



Đế máy bằng đá granit loại 000, mang lại độ cứng cao, chống ăn mòn và độ ổn định cao.



Giai đoạn làm việc có thể đặt trước nhiều giải pháp cố định sản phẩm, cũng như tùy chọn kết hợp nhiều thấu kính, đáp ứng các yêu cầu đo lường khác nhau từ các khách hàng khác nhau.



Hệ thống điều khiển chuyển động vòng kín hoàn toàn đảm bảo hiệu suất chuyển động và định vị tốt nhất.



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 0



Với phân tích phần tử hữu hạn và đá granit cấp 000, chúng tôi có được thiết kế khung máy hợp lý và tối ưu nhất, đảm bảo độ cứng và độ tin cậy cao.



Máy đo tầm nhìn kích thước lớn hiệu quả cao sê-ri HE đang sử dụng bộ điều khiển chuyển động UWC và động cơ mô-men xoắn cao, cung cấp khả năng điều khiển chuyển động hiệu suất cao, khả năng tăng tốc cao và định vị nhanh mang lại hiệu quả cao trong quá trình đo.



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 1

Gói giải pháp máy đo thị lực kích thước lớn UWC, tùy chọn động cơ Panasonic



Khung máy có cấu trúc giàn chuyển động đảm bảo cấu trúc đơn giản hơn, thông minh hơn với tải trọng cao hơn và Hiệu suất chuyển động tốt hơn.

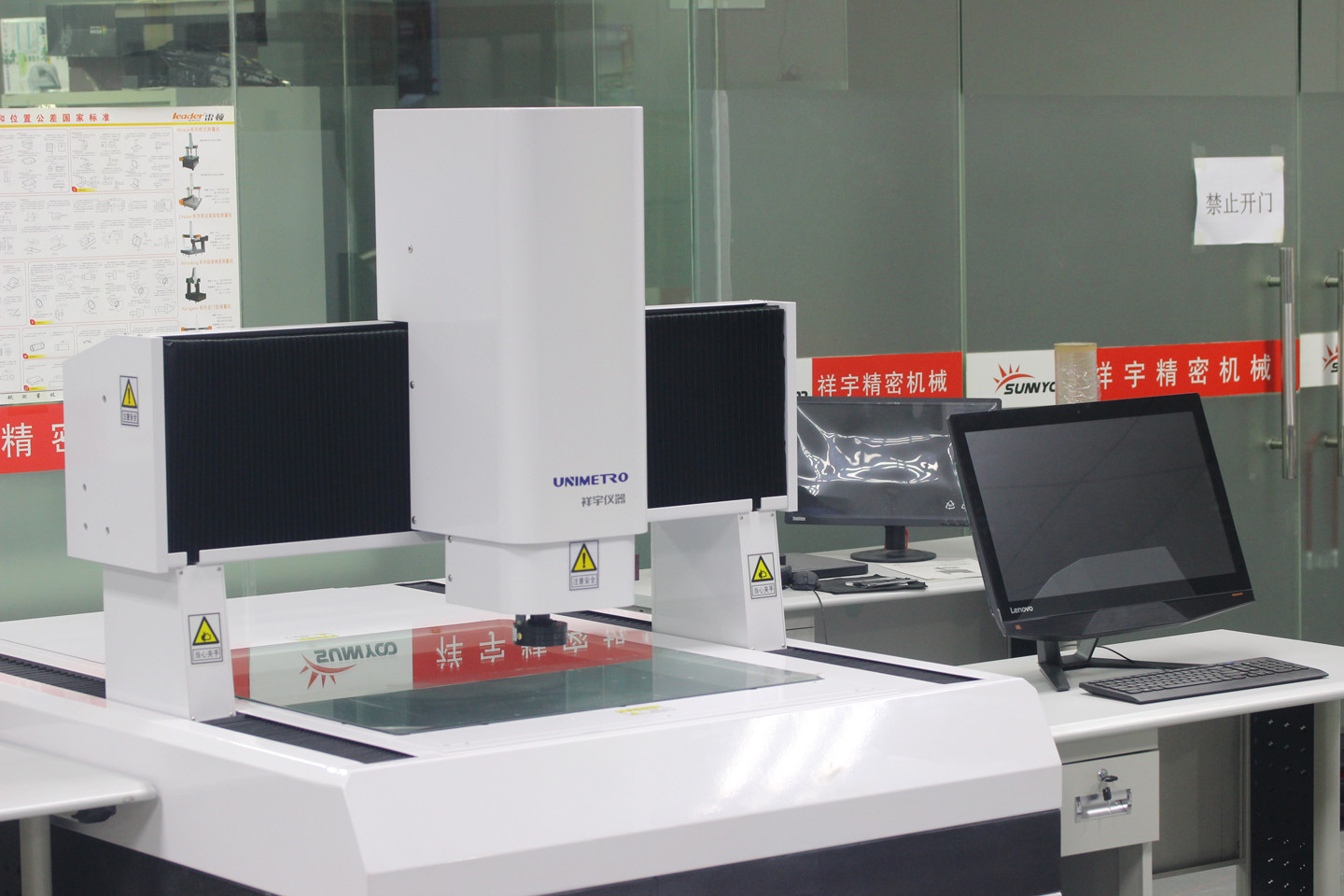

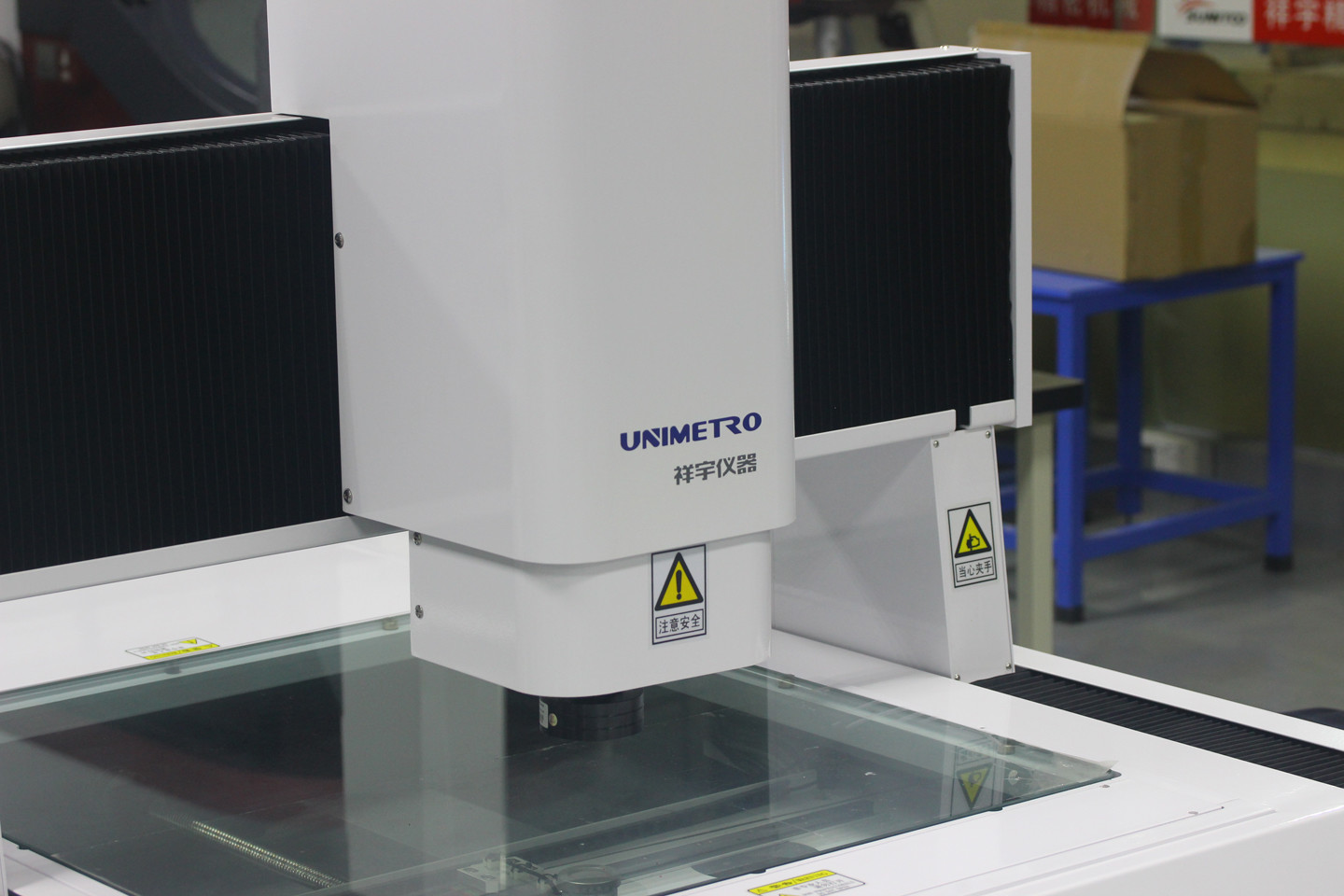

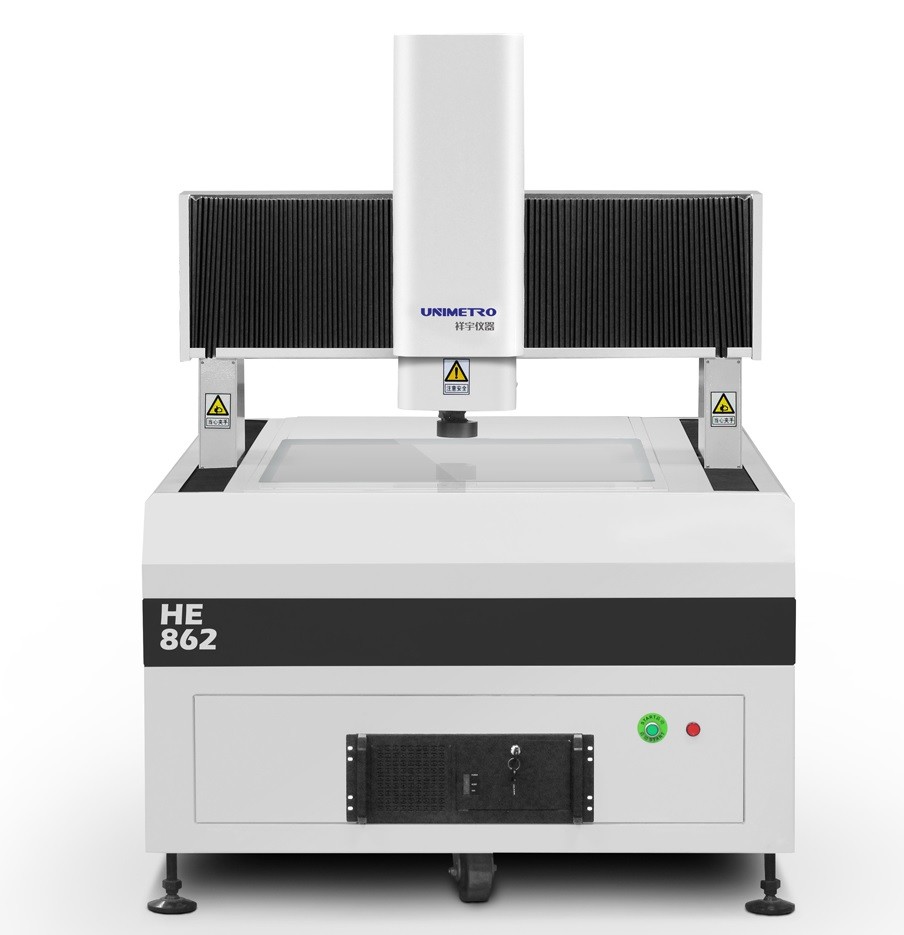

hình ảnh chi tiết



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 2 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 3



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 4 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 5

Trục X/Y sử dụng hướng dẫn lót chính xác, trục Z sử dụng đường ray chéo hiệu suất cao với nhóm điều khiển ma sát gốc của Đức.



Bao gồm cân tuyến tính Renishaw, với độ chính xác cao, ổn định và vòng đời dài.



Theo yêu cầu của người dùng, giai đoạn làm việc có thể được đặt trước với nhiều loại thiết bị cố định sản phẩm, cũng có sẵn nhiều tùy chọn kết hợp ống kính và máy ảnh, mang lại sự linh hoạt hơn cho người dùng.

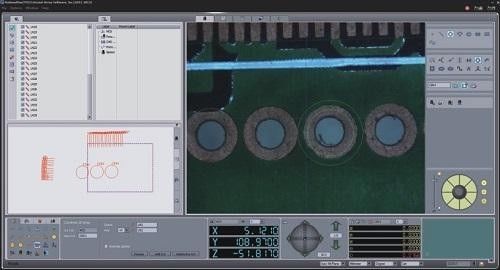

Với phần mềm Rational-Vue mạnh mẽ, người dùng có thể đạt được các chương trình đo lường phức tạp một cách dễ dàng.Trong sản xuất hàng loạt, máy đo thị lực sê-ri HE có thể là một công cụ đo mạnh mẽ.



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 6











Thông số



Người mẫu

ông 652

HE862

HE1080

HE1210

HE1512

HE1812

Du lịch X, Y (mm)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Hành trình trục Z (mm)

200 (có thể tăng theo yêu cầu của khách hàng)

Dung tải

xấp xỉ35kg

Kích thước (mm)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Trọng lượng (kg)

1500

1800

2900

3200

4400

4800

Nghị quyết

0,5μm (0,1um cho tùy chọn)

Máy ảnh

Máy ảnh kỹ thuật số 2M HD GIGA

Ống kính zoom

ống kính zoom tự động chuyên nghiệp Độ phóng đại của ống kính zoom: 1~10X

Phóng to video

18~195X (Tùy theo kiểu máy ảnh được chọn khác nhau, độ phóng đại của nó sẽ thay đổi; độ phóng đại thực tế tùy thuộc vào dữ liệu đo được)

trường nhìn

8,1 ~ 1,3 mm (Theo sơ đồ phù hợp khác nhau của máy ảnh và ống kính, trường xem sẽ thay đổi tương ứng và trường xem thực tế tùy thuộc vào dữ liệu đo được)

Sự chính xác*

≤ (3+L/200)μm

chiếu sáng

Chiếu sáng bề mặt LED 5 vòng 8 phần có thể lập trình (đèn vòng 40 phần, đèn đồng trục, đèn vòng nhiều màu có thể di chuyển tùy chọn)










giải pháp tùy chọn



Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 7 Large Size Vision Measurement Machine Rapid Movement PCB LCD Vision Measuring Systems 8



chiếu sáng:
ống kính:
Đầu dò cảm ứng:
cảm biến laze
4/8/40 phần LEDsurface vòng ánh sáng
Đèn LED dạng vòng 48 phần 4 màu
Đèn LED dạng vòng 4 màu có thể di chuyển
Ống kính zoom bị móp thủ công
Ống kính zoom tự động
Ống kính thu phóng móp thủ công với ánh sáng đồng trục
Ống kính zoom tự động với ánh sáng đồng trục
Bộ dụng cụ Renishaw MCP
Sai số đo<=0.75µm
Renishaw PH6+TP20
Sai số đo<=0.35µm
Cảm biến laser không tiếp xúc KEYENCE
Cảm biến đo ánh sáng trắng
