Hệ thống đo độ nhám bề mặt và biên dạng đa chức năng tiên tiến
Máy đo độ nhám và biên dạng bề mặt có độ chính xác cao với khả năng phân tích toàn diện cho các ứng dụng đo lường công nghiệp.
Nguyên tắc đo bề mặt
Tất cả các bề mặt đều chứa các yếu tố có thể đo lường bao gồm kích thước, hình dạng, độ nhám và độ lượn sóng. Các bộ phận có độ chính xác cao yêu cầu phân tích tất cả các yếu tố này:
- Kích thước: Hình dạng chức năng bề mặt được xác định bởi mối quan hệ tuyến tính giữa bán kính, góc, khoảng cách và các đặc điểm
- Hình dạng: Sai lệch khỏi hình dạng bề mặt mục tiêu (mặt phẳng, hình cầu, hình nón, v.v.), thường do lỗi máy gây ra
- Độ nhám: Kết cấu bề mặt do dụng cụ cắt hoặc quy trình gia công gây ra
- Độ lượn sóng: Hiệu ứng máy không lý tưởng từ rung động, độ cứng không đủ hoặc sự bất ổn của quy trình
Tính năng dòng SPR2000
Cân bằng tối ưu giữa hiệu suất và chi phí với tỷ lệ giá trên hiệu suất vượt trội:
- Cảm biến biên dạng kỹ thuật số có độ chính xác cao
- Cảm biến độ nhám phạm vi rộng không có đầu dò
- Đo biên dạng quy mô lớn và đo biên dạng vi mô
- Khả năng đo độ nhám phạm vi rộng
- Đo độ nhám và biên dạng quy mô lớn có độ chính xác cao cho các mô hình composite
Ứng dụng đo lường

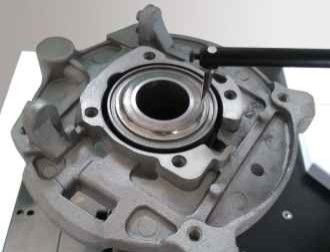

Vỏ động cơ
Thân van cuộn

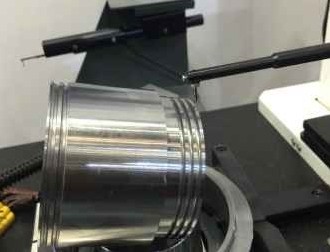

Piston
Các bộ phận ly hợp ô tô
Thông số kỹ thuật đề xuất - SPR2012G-tdp
| Tham số |
Thông số kỹ thuật |
| Phạm vi đo trục X |
150mm |
| Phạm vi đo trục Z |
420mm |
| Phạm vi đo trục Z1 |
C:±12.5mm/R:±620μm |
| Độ chính xác biên dạng Z1 Độ chính xác tuyến tính |
±(0.8+|0.12H|)μm |
| Độ chính xác cung tròn |
±(1.5+R/12)μm |
| Độ chính xác góc |
±1′ |
| Độ thẳng |
0.5μm/100mm |
| Độ chính xác độ nhám Độ chính xác tuyến tính |
±3% |
| Nhiễu dư |
≤0.05μm |
| Độ lặp lại |
1δ≤1nm |
| Bước sóng cắt |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Chiều dài đánh giá |
λcX2,3,4,5,6,7 |
| Tốc độ di chuyển trục X |
0.5~20mm/s |
| Tốc độ di chuyển trục Z |
0.2-20mm/s |
Chức năng đo lường
Đo biên dạng: Các yếu tố đường của các bề mặt phôi khác nhau, các đặc điểm điểm, đo khoảng cách giữa các điểm và đường, phân tích vị trí bao gồm khoảng cách, song song, vuông góc, góc, độ sâu rãnh, chiều rộng rãnh, bán kính. Có khả năng phân tích độ thẳng, phân tích độ lồi và phân tích biên dạng.
Các tham số độ nhám: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Các tham số độ lượn sóng: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Các tham số biên dạng gốc: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Thành phần hệ thống
Cảm biến: Cảm biến biên dạng kỹ thuật số tiếng ồn thấp dòng PHP
- Độ phân giải: 0.02-0.1μm
- Phạm vi: ±7.5-±30μm
- Độ chính xác tuyến tính: ±(0.7+|0.05H|)μm
- Lực đo: 0.7g
- Cảm biến độ nhám loại không dẫn hướng với đáp ứng tần số tuyệt vời và băng thông tín hiệu rộng
Bộ điều khiển: Bộ điều khiển tiếng ồn thấp DSH / Bộ điều khiển gốm tiếng ồn thấp DCH
- Hành trình ray: 100-150mm / 180-220mm
- Khoảng cách số: 0.05-2μm / 0.05-5μm
- Độ thẳng biên dạng: 0.3μm/100mm
- Giá trị dư độ nhám: ≤0.005μm
- Tốc độ di chuyển tối đa: 20mm/s
- Tốc độ đo tối thiểu: 0.1mm/s
- Bộ truyền động tiếng ồn thấp đáp ứng yêu cầu độ chính xác đo biên dạng bộ phận tiêu chuẩn
Thành viên cột: Cột tốc độ cao CNF / Cột dài tốc độ cao CNFL
- Phạm vi: 320-420mm / 520-620mm
- Tốc độ di chuyển tối đa: 20mm/s
- Tốc độ di chuyển tối thiểu: 0.2mm/s
- Độ chính xác định vị: 0.005mm
- Cột tốc độ cao với thiết kế khung, không biến dạng khi sử dụng lâu dài
Thành phần nền tảng: Bàn máy công thái học tích hợp MPE
- Chất liệu: Đá cẩm thạch
- Thông số kỹ thuật: 500*800, 500*1000
- Thiết kế tích hợp với cấu trúc nhỏ gọn
- Bảo trì thuận tiện và tiết kiệm không gian
- Thiết kế công thái học giảm mệt mỏi cho người vận hành
