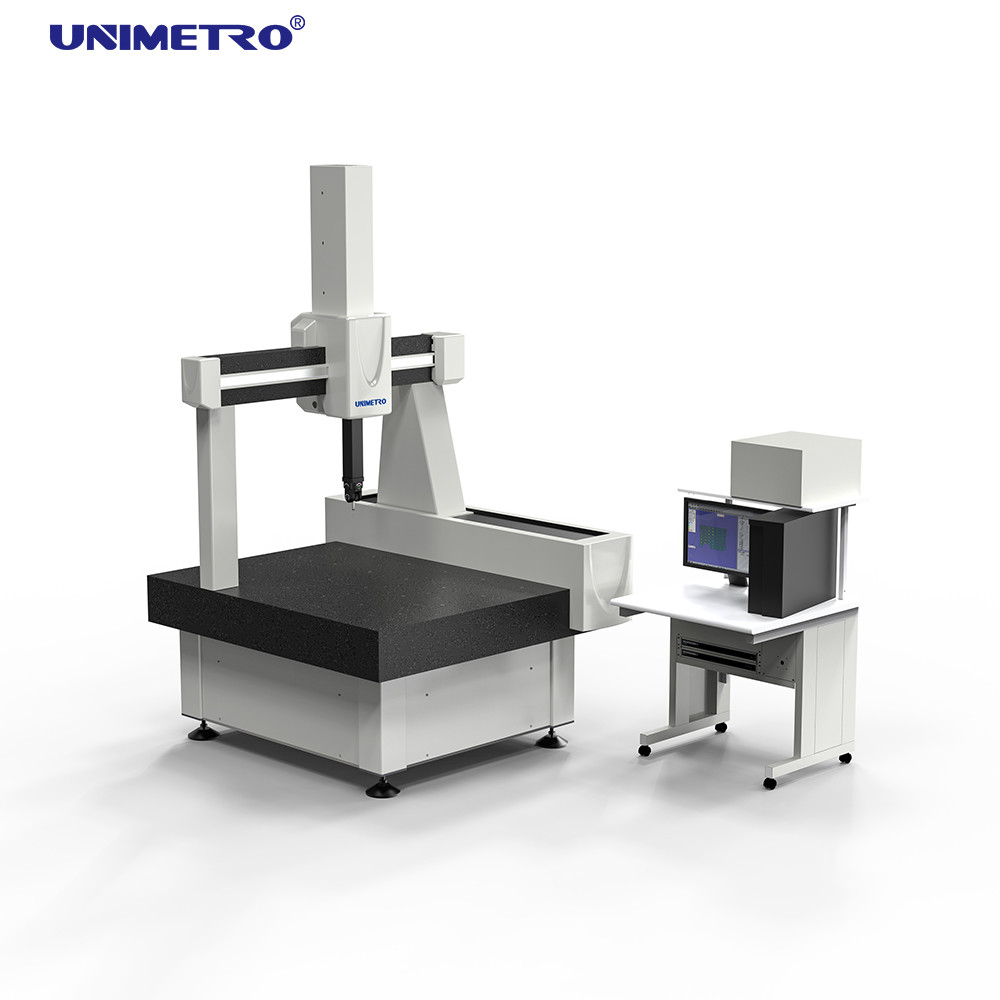

Máy Đo Tọa Độ 3D Kiểu Cầu Dành Cho Ô Tô Hành Trình Lớn 220V
Máy Đo Tọa Độ 3D kiểu cầu áp dụng thiết kế đơn giản nhất và là loại có chi phí hiệu quả nhất trên thị trường. Nó đặc biệt phù hợp với các yêu cầu kiểm tra của các sản phẩm gia công chính xác, chẳng hạn như sản phẩm điện tử, khuôn mẫu, đồ gia dụng, các bộ phận nhỏ của ô tô và các bộ phận nhỏ của hàng không.
Đặc điểm hiệu suất:
Bàn làm việc --- Bàn đá granite chất lượng cao:
Bàn làm việc bằng đá granite là bộ phận hỗ trợ tổng thể của Máy Đo Tọa Độ 3D và chất lượng của nó ảnh hưởng đến hiệu suất tổng thể của máy. Ba trục đều được làm bằng đá granite, không bị căng thẳng, chống gỉ và chống ăn mòn, dễ bảo trì, hệ số giãn nở nhiệt thấp và ít bị biến dạng do nhiệt độ. Nó có thể làm giảm hiệu quả độ rung của máy đo và cải thiện hiệu suất của toàn bộ máy.
Hệ thống truyền động --- Truyền động "tự hiệu chỉnh" kiểu ma sát:
Truyền động ma sát Máy Đo Tọa Độ 3D được sử dụng trong cả ba trục truyền động và hệ thống truyền động ổn định "tự hiệu chỉnh độ lệch" được áp dụng. Hệ thống truyền động áp dụng cấu trúc "cố định + treo vi mô" để đảm bảo rằng việc truyền động song song với đường ray dẫn hướng! Đồng thời, nó có thể duy trì sự ổn định của độ chính xác và sự ổn định của chuyển động. Hơn nữa, nó cải thiện khả năng tự bảo vệ của máy công cụ trong trường hợp va chạm và an toàn hơn khi sử dụng.
Thước đo tuyến tính RENISHAW --- Thước đo lưới độ chính xác cao:
Thước đo lưới là một phần quan trọng của hệ tọa độ. Renishaw là gã khổng lồ của các bộ phận ba tọa độ trên thế giới. Chất lượng và dịch vụ hậu mãi của nó có uy tín và đảm bảo tốt nhất trên thị trường. Tất cả các máy của chúng tôi đều sử dụng thước đo lưới độ chính xác cao Renishaw với độ phân giải từ 0,1 μm đến 20 nm.
Thông số sản phẩm:
| |
Phạm vi đo (mm) |
Độ chính xác |
| HE |
X |
Y |
Z |
MPEe |
MPEp |
| 500 |
500-1000 |
400,500 |
1.3+L/350 |
1.3 |
| 600,700 |
600-1000 |
600 |
1.3+L/350 |
1.3 |
| 800 |
800-1500 |
600,700 |
1.5+L/350 |
1.5 |
| 1000 |
1000-3000 |
800 |
1.5+L/350 |
1.5 |
Thông số kỹ thuật:
Máy Đo Tọa Độ 3D dòng Helium được thiết kế đặc biệt cho các sản phẩm, khuôn mẫu, ngành công nghiệp sản phẩm điện tử vừa và nhỏ, v.v. Kích thước có thể được chọn theo nhu cầu của khách hàng. Thiết kế của chúng tôi về ánh sáng ba chiều vừa và nhỏ, lắp đặt nhanh chóng, không cần nền móng.
Chi tiết sản phẩm:
Phần mềm Rational-DMIS
Rational - DMIS là một gói phần mềm đo lường 3D tích hợp quy mô lớn mới được phát triển. Ngoài việc phát triển và thiết kế phần mềm studio, có tính đến các yêu cầu của người mới bắt đầu để dễ học và sử dụng phần mềm và các yêu cầu chức năng của người dùng cấp cao đối với phần mềm, quan trọng hơn, nó đã trở thành một mô hình để chuẩn hóa phần mềm đo lường CMM.
Các chương trình Rational DMIS được thiết kế với lõi DMIS đầy đủ và gốc cho đến phiên bản 5.0 của DMIS, hoàn toàn khác với cái gọi là "hỗ trợ DMIS" (lõi không phải là DMIS). Như chúng ta đều biết, DMIS đã trở thành một tiêu chuẩn ISO (ISO 22093:2003)
Máy Đo Tọa Độ 3D Hệ thống đầu dò (Tùy chọn)
Đầu thủ công MH20I của RENISHAW (Thủ công)
Trục lập chỉ mục A: 0°~90° Khoảng cách bước: 15°
Trục lập chỉ mục B: ±180° Khoảng cách bước: 15°
Định hướng đo không gian: 168 lần
Độ lặp lại vị trí: 1,5um, Mỗi trục theo các bước 15° với chức năng định vị lặp lại.
Đầu dò cơ giới PH20MT của RENISHAW
Độ lặp lại vị trí: +0,5 μm
Các bước định vị: Vô hạn
Trục xoay: 360°
Trục xoay: 0°- 115°
Tổng số vị trí: Vô số
Nhiệt độ hoạt động: 10-40℃
PH10T của RENISHAW
PH10T có thể được kết nối với bất kỳ đầu dò giao diện ren M8 và thanh nối dài nào (Độ dài cho phép tối đa đến 300mm).
Ứng dụng sản phẩm:
Máy Đo Tọa Độ 3D chủ yếu được sử dụng để đo tủ, khung, bánh răng, cam, bánh răng sâu, sâu, lưỡi dao, đường cong, bề mặt cong, v.v. trong máy móc, ô tô, hàng không, quân sự, đồ nội thất, nguyên mẫu dụng cụ, máy móc và các bộ phận vừa và nhỏ khác, khuôn mẫu và các ngành công nghiệp khác.
Máy Đo Tọa Độ 3D cũng có thể được sử dụng trong điện tử, phần cứng, nhựa và các ngành công nghiệp khác. Nó có thể phát hiện chính xác kích thước, hình dạng và dung sai hình dạng của phôi, do đó hoàn thành các nhiệm vụ như kiểm tra bộ phận, đo hình dạng và kiểm soát quy trình.
