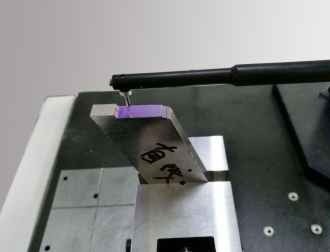

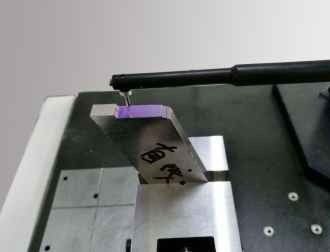

Hệ thống đo diện tích bề mặt và đường viền dựa trên cảm biến cảm ứng
Giải pháp đo lường hồ sơ bề mặt và đường viền
Tất cả các bề mặt đều chứa các yếu tố có thể đo được bao gồm kích thước, hình dạng, độ thô và sóng.Các thành phần chính xác cao đòi hỏi phải phân tích toàn diện tất cả các yếu tố này để đảm bảo hiệu suất và chất lượng tối ưu.
Các yếu tố đo bề mặt
- Kích thước:Hình dạng chức năng bề mặt được xác định bởi các mối quan hệ tuyến tính giữa bán kính, góc, khoảng cách và các tính năng
- Hình dạng:Phân lệch so với hình dạng bề mặt mục tiêu (mảng, hình cầu, hình nón, vv), thường là do lỗi máy
- Độ thô:Sự thay đổi kết cấu bề mặt do công cụ cắt hoặc quy trình gia công
- Độ sóng:Hiệu ứng máy không lý tưởng do rung động, độ cứng không đủ hoặc các yếu tố bất ổn quy trình khác
Đặc điểm của dòng SE2000
Đạt được sự cân bằng tối ưu giữa hiệu suất và chi phí với tỷ lệ giá/hiệu suất đặc biệt.
- Một loạt các cảm biến cảm ứng cho các ứng dụng đa năng
- Khả năng đo đường viền chính xác cao tầm cỡ nhỏ
- Đo hồ sơ vi mô với độ chính xác đặc biệt

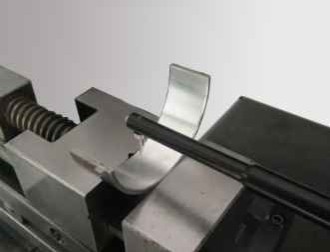

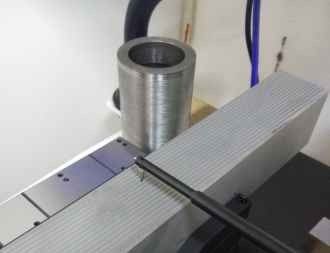

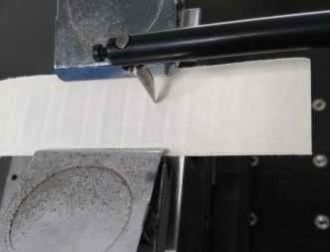

Ứng dụng đo lường
SE2022G-tbo Thông số kỹ thuật
| Thông số kỹ thuật | Chi tiết |
|---|
| Phạm vi đo - trục X | 120mm |
| Phạm vi đo - trục Z | 420mm |
| Phạm vi đo - trục Z1 | ±0,5mm~±7,5mm/262144:1 |
| Z1 Độ chính xác tuyến tính | 0.07% F.S. |
| Độ chính xác góc | ± 1 |
| Sự thẳng đứng | 0.3μm/100mm |
| Tốc độ lái trục X | 0.05~20mm/s |
| Tốc độ lái trục Z | 0.2~20mm/s |
Khả năng đo lường
Phân tích hồ sơ toàn diện bao gồm các yếu tố đường của các bề mặt khác nhau của mảnh làm việc, các tính năng điểm, đo khoảng cách giữa các điểm và đường, phân tích vị trí của các yếu tố bao gồm khoảng cách,song song, góc, độ sâu rãnh, chiều rộng rãnh, bán kính, phân tích thẳng, phân tích cong và phân tích hồ sơ.
Các thành phần hệ thống
Bộ cảm biến đường viền cảm ứng E Series
- Nghị quyết: 65536:1 / 262144:1
- Phạm vi: ±0,5mm~±5mm / ±0,5mm~±7,5mm
- Độ chính xác tuyến tính: 0.15% / 0.07%
- Lực đo: 0,7 mg
- Tỷ lệ độ chính xác / phạm vi linh hoạt với những lợi thế vô song cho các cảm biến kỹ thuật số trong các ứng dụng đo đường viền nhỏ
Hệ thống ổ đĩa
Dsh Low Noise Driver / Dch Low Noise Ceramic Driver(Có thể lựa chọn dựa trên các yêu cầu ứng dụng)
- Hành trình đường sắt: 100-150mm / 180~220mm
- Khoảng thời gian số: 0,05 ~ 2μm / 0,05 ~ 5μm
- Độ thẳng đường viền: 0,3μm/100mm
- Giá trị dư thừa thô: ≤ 0,005μm
- Tốc độ di chuyển tối đa: 20mm/s
- Tốc độ đo tối thiểu: 0,1 mm/s
- Máy điều khiển tiếng ồn thấp đáp ứng các yêu cầu về độ chính xác đo lường hồ sơ bộ phận tiêu chuẩn
- Có khả năng đo Ra lớn hơn 0,025 micron với cảm biến độ thô
Các thành phần cột
Cnf Cột cao tốc / Cnfl Cột dài cao tốc(Có thể lựa chọn dựa trên các yêu cầu ứng dụng)
- Phạm vi: 320~420mm / 520~620mm
- Tốc độ di chuyển tối đa: 20mm/s
- Tốc độ di chuyển tối thiểu: 0,2mm/s
- Độ chính xác định vị: 0,005mm
- Thiết kế cột tốc độ cao với cấu trúc khung không biến dạng
- Cấu trúc truyền tốc độ chính xác với phạm vi tốc độ rộng và độ chính xác định vị cao
Các thành phần của nền tảng
MPE Bộ phận tổng hợp bàn máy ergonomic
- Vật liệu: Marble
- Thông số kỹ thuật: 500*800, 500*1000
- Thiết kế tích hợp với cấu trúc nhỏ gọn
- Bảo trì thuận tiện và tiết kiệm không gian
- Thiết kế ergonomic làm giảm mệt mỏi của người vận hành
Câu hỏi thường gặp
Q1: Bạn là một nhà máy hoặc công ty thương mại?
A1: Chúng tôi là nhà máy và cung cấp phản hồi trong vòng 24 giờ.
Q2: Công ty của bạn sản xuất chủ yếu những gì?
A2: Chúng tôi chủ yếu sản xuất Máy đo tầm nhìn, Máy đo phối hợp, vật cố CMM & VMM và thiết bị liên quan.
Q3: Làm thế nào để chọn thông số kỹ thuật thích hợp?
A3: Nhóm chuyên nghiệp của chúng tôi sẽ đề nghị các thông số kỹ thuật thiết bị đo phù hợp dựa trên loại sản phẩm và yêu cầu đo của bạn.
Q4: Bạn có chấp nhận dịch vụ tùy chỉnh?
A4: Vâng, chúng tôi cung cấp cả máy tiêu chuẩn và các giải pháp tùy chỉnh phù hợp với nhu cầu cụ thể của khách hàng.
Q5: Thời gian bảo hành của bạn là bao lâu?
A5: Sản phẩm của chúng tôi đi kèm với bảo hành 1 năm. Chúng tôi duy trì chất lượng sản phẩm ổn định với cải tiến các thành phần dễ vỡ để có hiệu suất đáng tin cậy.
