Hệ thống đo đường viền kỹ thuật số chính xác cao cho bánh răng, vít và vít
Hệ thống đo đường viền của máy kiểm tra độ thô bề mặt
Các yếu tố có thể đo lường của tất cả các bề mặt bao gồm kích thước, hình dạng, độ thô và sóng.
- Kích thước:Hình dạng chức năng bề mặt được xác định bởi mối quan hệ tuyến tính giữa bán kính, góc, khoảng cách và các tính năng
- Hình dạng:Sự lệch so với hình dạng mục tiêu của bề mặt (mảng, hình cầu, hình nón, v.v.), thường là do lỗi máy
- Độ thô:Bị gây ra bởi các yếu tố như công cụ cắt hoặc quy trình gia công
- Độ sóng:Hiệu ứng máy không lý tưởng do rung động, độ cứng không đủ hoặc các yếu tố không ổn định khác trong quá trình
Đặc điểm của dòng SP2000
Cân bằng hiệu suất và chi phí tốt nhất với tỷ lệ giá/hiệu suất vượt trội
- Cảm biến đường viền kỹ thuật số chính xác cao
- Đo đường viền chính xác cao quy mô lớn và đo hồ sơ vi mô
- UNIMETRO sử dụng một cảm biến kỹ thuật số mới mang lại độ chính xác tuyến tính tốt hơn gấp năm lần so với các cảm biến mã hóa kỹ thuật số truyền thống
- Khả năng đo đường viền nhỏ gấp 10 lần trong khi đáp ứng các yêu cầu đo lường quy mô lớn
- Các ứng dụng điển hình bao gồm vòng bi quả cầu rãnh sâu, vòng bi cuộn cong và rãnh vít quả bóng để đo giá trị R, độ lệch cấu hình và giá trị Pt
Ứng dụng đo lường

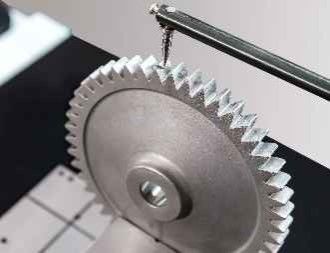

Dụng cụ

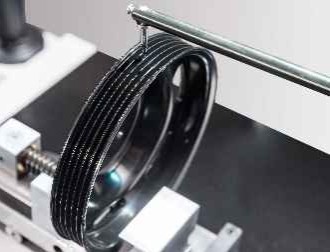

Máy đạp

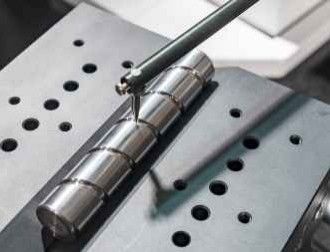

Đồ vít.

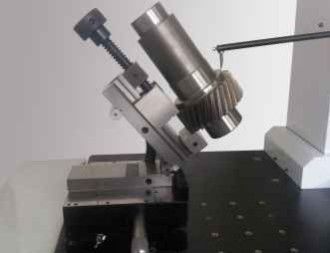

Các thiết bị xoắn ốc
Thông số kỹ thuật
| Thông số kỹ thuật |
SP2012G-tdo |
| Phạm vi đo |
|
| Trục X |
120mm |
| Trục Z |
420mm |
| Trục Z1 |
± 12,5mm |
| Độ chính xác |
|
| Z1 Độ chính xác tuyến tính |
± 0,8 + 0,15H |
| Arc |
± ((1.5+R/12) μm |
| góc |
±1′ |
| Sự thẳng đứng |
0.5μm/100mm |
| Tốc độ lái xe |
|
| Trục X |
0.05~20mm/s |
| Trục Z |
0.2~20mm/s |
Chức năng đo lường
Phân tích hồ sơ bao gồm các yếu tố đường của các bề mặt khác nhau của mảnh làm việc, các đặc điểm điểm, đo khoảng cách giữa các điểm và đường thẳng, phân tích vị trí của các yếu tố bao gồm khoảng cách, song song,độ thẳng đứng, góc, độ sâu rãnh, chiều rộng rãnh, bán kính. có khả năng phân tích thẳng, phân tích cong và phân tích hồ sơ toàn diện.
Các thành phần hệ thống
Bộ cảm biến: Bộ cảm biến hồ sơ kỹ thuật số tiếng ồn thấp PHP
- Độ phân giải: 0.02-0.1μm
- Phạm vi: ±7,5-±30μm
- Độ chính xác tuyến tính: ± 0,7 + 0,05H
- Năng lượng đo: 0,7kg
- Tiếng ồn lớn rất thấp cho phép đo lường hồ sơ vi mô trong phạm vi rộng với tính tuyến tính tuyệt vời
Người lái: DSH Low Noise Driver / DCH Low Noise Ceramic Driver
- Hành trình đường sắt: 100-150mm/180~220mm
- Khoảng thời gian số: 0,05 ~ 2μm/0,05 ~ 5μm
- Độ thẳng đường viền: 0,3μm/100mm
- Giá trị còn lại của độ thô: ≤ 0,005μm
- Tốc độ di chuyển tối đa: 20mm/s
- Tốc độ đo tối thiểu: 0,1 mm/s
- Máy điều khiển tiếng ồn thấp đáp ứng các yêu cầu về độ chính xác đo hồ sơ cho các bộ phận tiêu chuẩn
Thành viên cột: Cột CNF cao tốc / Cột CNFL cao tốc dài
- Phạm vi: 320~420mm / 520~620mm
- Tốc độ di chuyển tối đa: 20mm/s
- Tốc độ di chuyển tối thiểu: 0,2mm/s
- Độ chính xác định vị: 0,005mm
- Cột tốc độ cao với thiết kế khung, cấu trúc không biến dạng lâu dài
Các thành phần của nền tảng: MPE Bộ phận tổng hợp bàn máy ergonomic
- Vật liệu: Marble
- Thông số kỹ thuật: 500*800, 500*1000
- Thiết kế tích hợp với cấu trúc nhỏ gọn để bảo trì thuận tiện
- Thiết kế ergonomic làm giảm mệt mỏi của người vận hành
Câu hỏi thường gặp
Q1: Bạn là một nhà máy hoặc công ty thương mại?
A1: Chúng tôi là nhà máy và cung cấp phản hồi trong vòng 24 giờ.
Q2: Công ty của bạn sản xuất chủ yếu những gì?
A2: Chúng tôi chủ yếu sản xuất Máy đo tầm nhìn, Máy đo phối hợp, vật cố CMM & VMM và thiết bị liên quan.
Q3: Làm thế nào để chọn thông số kỹ thuật thích hợp?
A3: Nhóm chuyên nghiệp của chúng tôi sẽ đề nghị các dụng cụ đo phù hợp dựa trên yêu cầu về sản phẩm và kích thước của bạn.
Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không?
A4: Vâng, chúng tôi cung cấp cả máy tiêu chuẩn và các giải pháp tùy chỉnh phù hợp với nhu cầu của khách hàng.
Q5: Thời gian bảo hành của bạn là bao lâu?
A5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm. Chúng tôi đã cải thiện các bộ phận dễ vỡ để tăng cường sự ổn định và chất lượng sản phẩm.
