Giải pháp Quang học dựa trên CNC để Phát hiện và Đo kích thước Lỗi với Độ chính xác Cao cho Linh kiện Điện tử
Giải pháp Kiểm soát Chất lượng Tự động để Phát hiện Lỗi Linh kiện
Thiết bị đo lường và sàng lọc tự động tốc độ cao, độ chính xác cao này tích hợp phần mềm đo lường thị giác, camera công nghiệp CCD, hệ thống cơ khí, máy tính công nghiệp, linh kiện điện và chức năng thổi van điện từ. Thông qua hệ thống cấp liệu tự động (đĩa rung, cánh tay robot, băng tải, v.v.), phôi được vận chuyển đến trạm phát hiện để chụp ảnh tốc độ cao. Sau đó, phần mềm kiểm tra thị giác đánh giá và tính toán kết quả, phân loại phôi thành sản phẩm tốt và lỗi theo tiêu chí đặt trước, đạt được kiểm tra và sàng lọc chất lượng toàn diện.
Khả năng Phát hiện
- Đo kích thước phôi
- Phát hiện lỗi ngoại quan phôi
- Nhận dạng màu sắc và phát hiện lỗi
- Nhận dạng ký tự (OCR) và phát hiện lỗi
- Nhận dạng mã vạch và phát hiện lỗi
- Nhận dạng mã hóa và phát hiện lỗi
Ưu điểm Kiểm tra
- Phát hiện không tiếp xúc, không làm hỏng phôi
- Độ chính xác phát hiện cao lên tới 0.001mm
- Tốc độ phát hiện nhanh 5000 chiếc mỗi phút
- Cải thiện hiệu quả tổng thể của doanh nghiệp
- Tiết kiệm đáng kể chi phí nhân lực và vật liệu
- Hoạt động hoàn toàn tự động, ổn định và đáng tin cậy
- Nâng cao năng lực cạnh tranh của doanh nghiệp
Lĩnh vực Ứng dụng
Được sử dụng rộng rãi trong điện thoại di động, sản phẩm điện tử, phần cứng chính xác, sản phẩm ép phun, sản xuất công nghiệp, sản xuất ô tô, gia công cơ khí, luyện kim bột, năng lượng mới, linh kiện, thiết bị điện, quần áo, nhu yếu phẩm, thực phẩm, y tế, dược phẩm, quân sự, hàng không vũ trụ và các lĩnh vực khác.

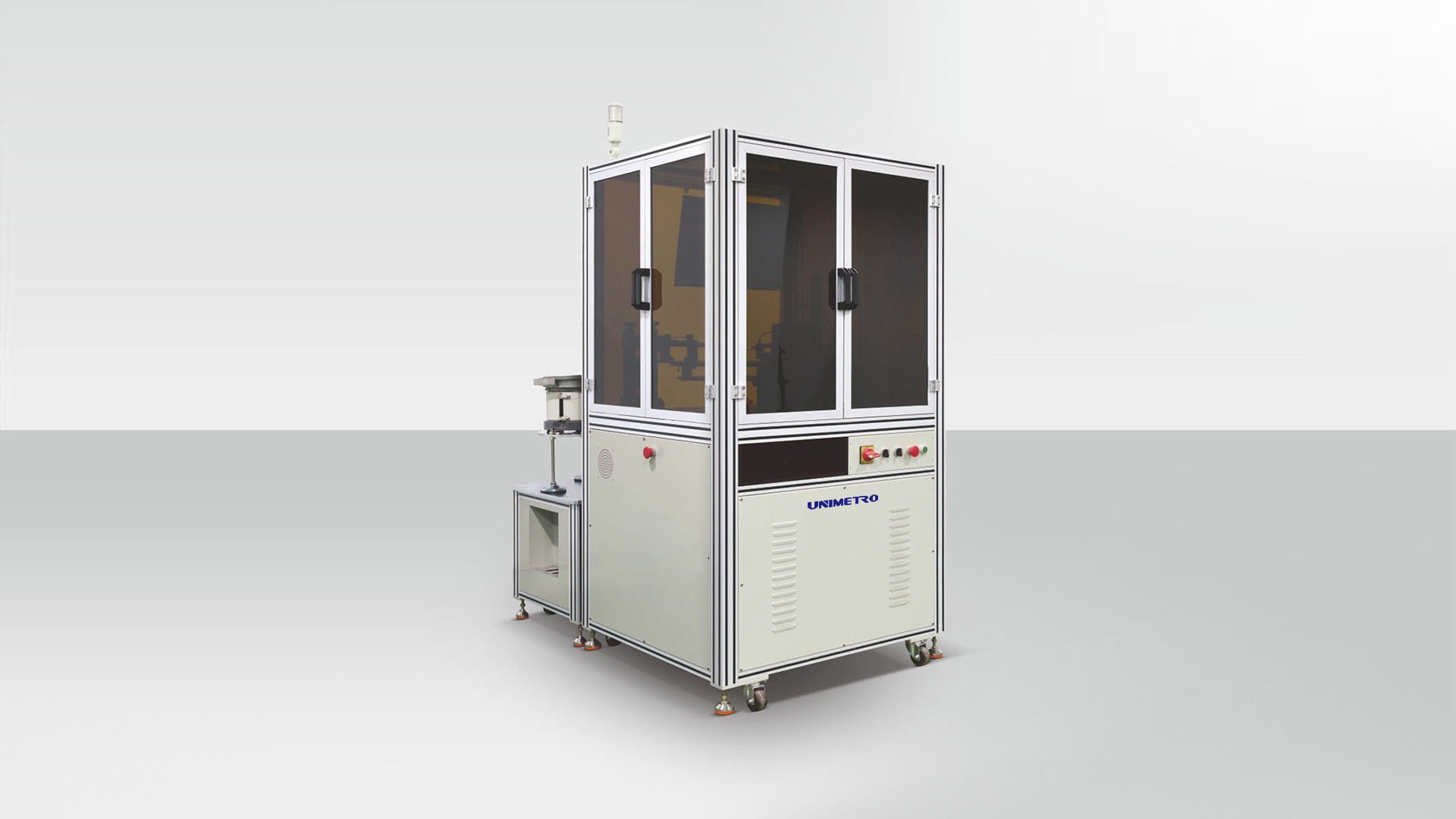

Thiết bị Kiểm tra Thị giác Linh kiện UNIMETRO
Cung cấp các giải pháp hiệu quả cho các lỗi ngoại quan và các vấn đề chất lượng kích thước khác nhau trong quy trình sản xuất các sản phẩm linh kiện như cuộn cảm, điện trở, tụ điện. Tự động kiểm tra các lỗi ngoại quan và kích thước của linh kiện đồng thời xuất báo cáo kiểm tra một cách thông minh. Giúp các nhà sản xuất linh kiện tối ưu hóa quy trình sản xuất, giảm chi phí và đảm bảo chất lượng sản phẩm hoàn hảo.
Thông số Sản phẩm
Sản phẩm Tương thích: Nắp pin lithium, bán thành phẩm nắp, PTC nắp, vòng đệm, nắp cực dương nắp, v.v.
Kích thước: 900×1000×1800mm (D×R×C)
Trọng lượng: 300kg
Tính năng Chính
- Tự động phát hiện lỗi ngoại quan và kích thước của bộ góp điện
- Tất cả các hạng mục kiểm tra hoàn thành trong một lần thao tác
- Tính linh hoạt cao - một thiết bị phát hiện nhiều sản phẩm bộ góp điện
- Phát hiện lỗi ngoại quan bộ góp điện hàng đầu trong ngành
- Tốc độ phát hiện lên tới 800 chiếc mỗi phút
- Độ chính xác phát hiện lên tới 0.001mm
- Phân loại và sàng lọc tự động sản phẩm tốt và lỗi
- Cấp liệu tự động với phễu chứa giảm tần suất cấp liệu thủ công
- Trang bị các bộ phận quang học nhập khẩu từ Đức, Nhật Bản và Ý
- Xuất kiểm tra thông minh giúp cải thiện quy trình sản xuất bộ góp điện lithium
- Dễ học và sử dụng - vận hành sau 1-2 ngày đào tạo
- Khả năng hoạt động liên tục 24/7
Thông số Kỹ thuật
| Danh mục Phát hiện |
Thông số |
| Phát hiện kích thước |
Chiều cao, đường kính ngoài, hỗn hợp kích thước khác nhau |
| Mối hàn |
Không có điểm hàn, thiếu mối hàn, sai lệch mối hàn, nứt, cháy đen, hàn giả, độ sâu mối hàn, mối hàn nông, xuyên điểm, lỗi hàn |
| Hàn hồ quang |
Có hàn hồ quang hay không, số lượng hàn hồ quang, độ lệch tâm hàn hồ quang, thiếu mối hàn, không có điểm hàn, hàn đen, lỗi hàn, điểm đứt, v.v. |
| Lỗ |
Tấm lỗ bị thiếu, lệch vị trí tấm lỗ, thiếu tấm lỗ, biến dạng tấm lỗ, vết bẩn, vết xước, lẫn tấm lỗ, v.v. |
| Nắp dương |
Biến dạng nắp trên, lệch tâm, vết xước, móp méo, vết bẩn, vết lồi, vết lõm, vết nước, lẫn nắp trên, v.v. |
| Vòng đệm |
Vòng đệm bị hư hỏng, biến dạng, phủ kém, chênh lệch màu sắc vòng đệm, lẫn vòng đệm, v.v. |
| Vòng cao su |
Thiếu vòng cao su, thiếu, lệch, vòng cao su bị gãy, v.v. |
| PTC |
Biến dạng, vết xước, dập nổi, hư hỏng, cạnh đen, cạnh trong và ngoài, bề mặt bẩn, chênh lệch màu sắc, mạ kém, v.v. |
Hệ thống Kiểm tra Thị giác
Phần mềm kiểm tra thị giác do chúng tôi tự phát triển, với hơn mười năm kinh nghiệm R&D cốt lõi, có hơn 2000 chức năng bao gồm phát hiện lỗi, màu sắc, kích thước, rò rỉ đồng, và OCR. Hệ thống kiểm soát chất lượng toàn diện này hỗ trợ phát hiện sản phẩm nhanh chóng trên hơn 100 ngành công nghiệp với hoạt động không tiếp xúc hoàn toàn tự động, không gây hư hại cho phôi.
Phần mềm có thể lập trình có thể lọc tới 32 danh mục và xử lý nhiều phôi đồng thời, cải thiện đáng kể hiệu quả doanh nghiệp. Với tốc độ phát hiện lên tới 5000 chiếc mỗi phút và độ chính xác đạt 1μm tùy thuộc vào phôi, hệ thống loại bỏ các thao tác thủ công dư thừa từ khâu phát hiện đến sàng lọc và đóng gói, giảm chi phí lao động và lỗi do con người đồng thời cải thiện độ chính xác.
Với phần mềm thông minh có giao diện thân thiện với người dùng, thao tác đơn giản, tùy chọn dữ liệu mô phỏng, xử lý dữ liệu hàng loạt lớn được cải thiện và tích hợp hệ thống ERP, giải pháp của chúng tôi cải thiện đáng kể hiệu quả xử lý dữ liệu của doanh nghiệp.
Phát hiện Lỗi Ngoại quan
Thông tin Công ty
Khách hàng & Đại lý của Chúng tôi
Câu hỏi Thường gặp
Q1: Quý vị là nhà máy hay công ty thương mại?
A1: Chúng tôi là nhà máy và phản hồi trong vòng 24 giờ.
Q2: Công ty quý vị chủ yếu sản xuất gì?
A2: Chúng tôi chủ yếu sản xuất Máy Đo Thị giác, Máy Đo Tọa độ, Phụ kiện CMM & VMM và các thiết bị liên quan.
Q3: Làm thế nào để Chọn Thông số Kỹ thuật Phù hợp?
A3: Đội ngũ chuyên nghiệp của chúng tôi sẽ đề xuất thông số kỹ thuật phù hợp dựa trên sự đa dạng và yêu cầu về kích thước sản phẩm của quý vị.
Q4: Quý vị có chấp nhận dịch vụ tùy chỉnh không?
A4: Có, chúng tôi cung cấp cả máy tiêu chuẩn và giải pháp tùy chỉnh phù hợp với nhu cầu của khách hàng.
Q5: Thời gian bảo hành của quý vị là bao lâu?
A5: Sản phẩm của chúng tôi được bảo hành 1 năm. Chúng tôi đã tăng cường độ bền cho các bộ phận dễ vỡ, đảm bảo chất lượng sản phẩm đáng tin cậy.
