CMM Kiểu Cổng với Thước Lưới Độ Chính Xác Cao, Ray Dẫn Hướng Đá Granite Đóng Kín Hoàn Toàn và Ray Trượt Khí Nổi Bốn Mặt để Kiểm Tra Ô Tô

Gantry-Style CMM with High Precision Grating Ruler, Fully Enclosed Granite Guideways, and Four-Sided Air-Floating Rail for Automotive Inspection

Thông tin cơ bản

Nguồn gốc:	Trung Quốc
Hàng hiệu:	UNIMETRO
Chứng nhận:	ISO
Số mô hình:	Xeon

Số lượng đặt hàng tối thiểu:	1 bộ
Giá bán:	có thể đàm phán
chi tiết đóng gói:	Vỏ gỗ
Thời gian giao hàng:	45 ngày
Điều khoản thanh toán:	T/T,L/C,D/A,D/P,Western Union,MoneyGram
Khả năng cung cấp:	10 bộ mỗi tháng

Giá tốt nhất Liên hệ với bây giờ

Thông tin chi tiết

Tên sản phẩm:	Máy đo tọa độ loại cổng CMM để kiểm tra ô tô	Người mẫu:	xeon
MPee:	≤ 2.0+L/350 (μm)	MPEp:	2.0μm
Waranty:	12 tháng	Lợi thế:	cấu trúc ổn định, phạm vi lớn
Làm nổi bật:	Loại giàn máy đo tọa độ , Máy và hệ thống đo tọa độ CMM , Máy đo tọa độ ISO

Mô tả sản phẩm

Hệ thống CMM kiểu Cổng và Máy đo tọa độ để kiểm tra ô tô

Tổng quan sản phẩm

Máy đo tọa độ ba chiều kiểu cổng dòng Xe có thiết kế cấu trúc laser trên cao, mang lại hiệu suất chính xác cao, lý tưởng để đo các bộ phận phức tạp và các bộ phận phức tạp. Có sẵn với các đầu dò kích hoạt tùy chọn, đầu dò quét tương tự hoặc đầu dò quét để đáp ứng các yêu cầu đo lường đa dạng.

Hệ thống này cung cấp các giải pháp hiệu quả cho các công ty xử lý các bộ phận kết cấu lớn, giải quyết các vấn đề đo lường đầy thách thức trong các ứng dụng công nghiệp khác nhau.

Thông số kỹ thuật

Dòng sản phẩm	Hành trình trục X (mm)	Hành trình trục Y (mm)	Hành trình trục Z (mm)	Độ chính xác MPEe	Độ chính xác MPEp
Xe 1800,2000,2500	2000-4000	1500	1500	2.0+L/350μm	2.0μm
Xe 3000,4000,5000	2500-6000	1800	1800	2.0+L/350μm	2.0μm
Xe 2500,3000,4000	2500-6000	2000	2000	2.0+L/350μm	2.0μm
Xe 2500,3000,4000	2500-8000	2500	2500	2.0+L/350μm	2.0μm
Xe 3000,4000,5000	3500-8000	3000	3000	2.0+L/350μm	2.0μm
Xe 5000,6000	5000-8000	4000	4000	2.0+L/350μm	2.0μm

Phần mềm & Hệ thống điều khiển

Hệ thống phần mềm: Phiên bản nâng cao Rational-DMIS (CAD) với thủ công và đĩa

Hệ thống điều khiển: Hệ thống điều khiển RENISHAW với bộ điều khiển joystick MCU

Tùy chọn đầu dò: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M

Bút đo đầu dò: Bút đo RENISHAW M2 M3

Ứng dụng điển hình

Độ lặp lại cao: Độ lặp lại một chiều ≤1μm

Các bộ phận động cơ và hộp số ô tô
Cánh máy bay, động cơ và các bộ phận máy bay
Kỹ thuật chính xác tổng quát
Sản xuất dược phẩm

Các tính năng chính

Ray dẫn hướng ba trục - kín hoàn toàn, tất cả vật liệu đá granit: Ray dẫn hướng kín bảo vệ chống ăn mòn bụi và ô nhiễm môi trường. Cả ba trục đều được chế tạo bằng đá granit để chống ăn mòn và có hệ số giãn nở nhiệt nhất quán.
Thước đo lưới - thước đo lưới độ chính xác cao Renishaw: Sử dụng thước đo lưới Tonic độ chính xác cao mới nhất của Renishaw để đạt được độ chính xác đo lường vượt trội.
Ray dẫn hướng khí nổi - thiết kế bao quanh bốn phía: Cấu trúc ray dẫn hướng khí nổi bốn mặt với nhiều van điều chỉnh áp suất khí và ổ trục khí để đạt được sự ổn định tối đa trong quá trình di chuyển.

Khả năng phần mềm

Rational-DMIS là một gói phần mềm đo lường 3D toàn diện được phát triển dành cho cả người dùng mới bắt đầu và người dùng nâng cao. Phần mềm có nhân DMIS gốc (phiên bản 5.0) và tuân thủ tiêu chuẩn ISO 22093:2003, đặt ra tiêu chuẩn cho phần mềm đo lường CMM.

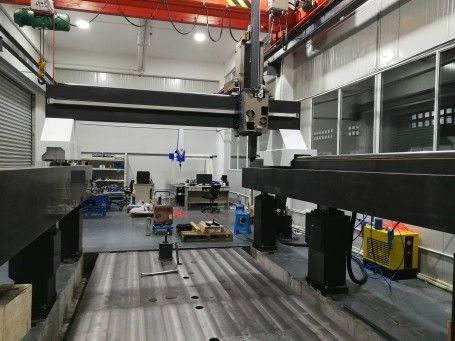

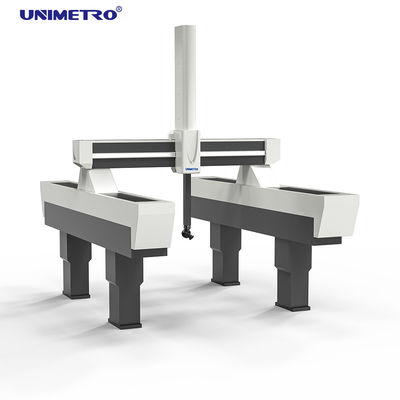

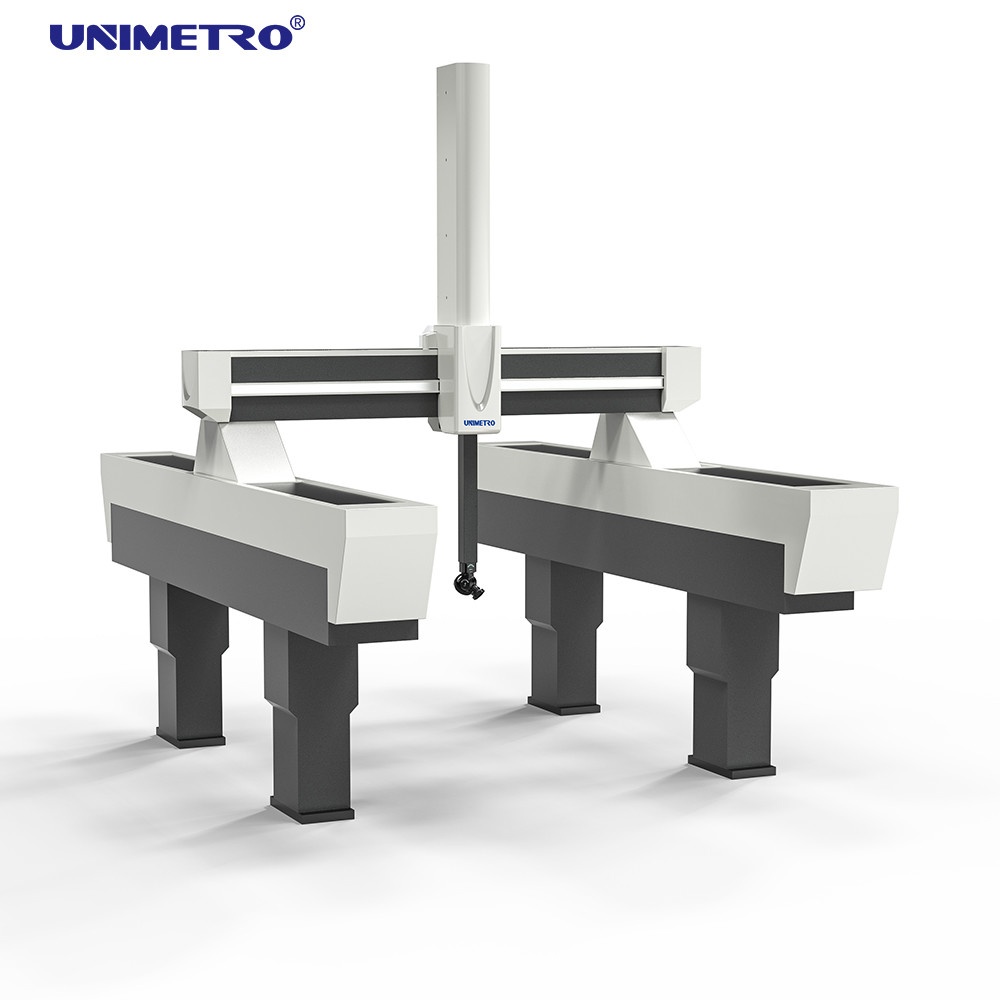

Hình ảnh sản phẩm
