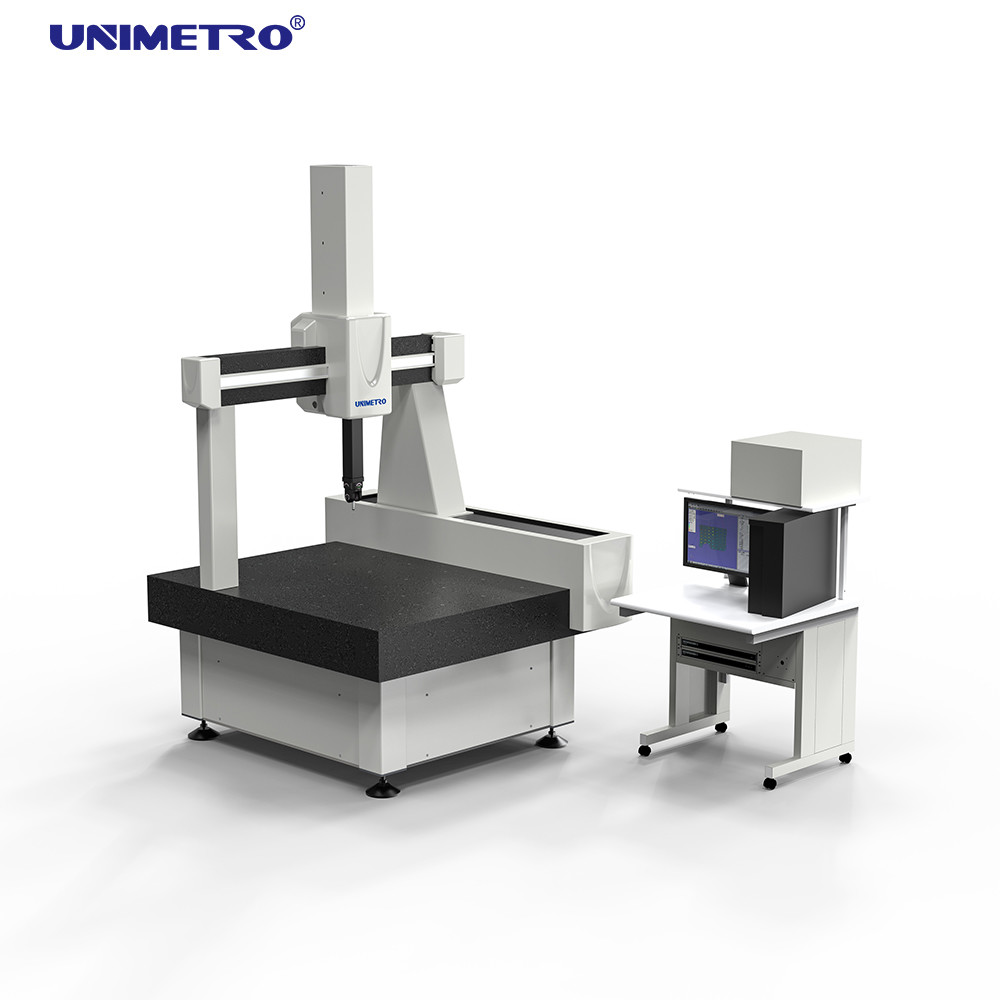

Máy đo tọa độ 3D dòng Helium có đế bằng đá cẩm thạch
CMM 3D hoàn toàn tự động có độ chính xác cao
"Helium" đại diện cho máy đo có độ chính xác cao nhất được UNIMETRO phát triển và thiết kế hoàn toàn. Mọi thành phần đều trải qua quá trình lựa chọn nghiêm ngặt trong quá trình sản xuất, đảm bảo tích hợp hoàn hảo và kịp thời trong quá trình lắp ráp. Tất cả các máy đo đều được chấp nhận theo tiêu chuẩn ISO 10360-2, sử dụng hai quy trình chấp nhận được tiêu chuẩn hóa với phép đo laser siêu chính xác và các thước đo rắn được chứng nhận DKD.
Thông số kỹ thuật
| tham số | Đặc điểm kỹ thuật |
|---|
| Khu vực đo | X=813mm, Y=1220mm, Z=710mm |
| Kích thước tổng thể | 1350×1580×2680mm |
| Trọng lượng phần tối đa | 1200kg |
| Trọng lượng máy | 2600kg |
| MPEE | ≤ 1,8+L/350 (μm) |
| MPEp | 2,5μm |
| Độ phân giải tỷ lệ | 0,5μm |
| Tốc độ 3D tối đa | 550 mm/giây |
| Tăng tốc 3D tối đa | 700 mm/giây |
Ưu điểm chính
Giảm chấn rung thụ động kép được cấp bằng sáng chế
Được tích hợp trực tiếp vào khung máy, hệ thống này cho phép bố trí gần nơi sản xuất mà không cần nền móng đặc biệt, chống rung hiệu quả từ máy móc và phương tiện vận chuyển gần đó.
Bàn làm việc bằng đá granite chất lượng cao
Được sản xuất bằng đá granit tự nhiên có độ chính xác cao, nặng và ổn định từ "Mount TAI", mang lại khả năng giảm rung vượt trội và nâng cao hiệu suất CMM.
Hướng dẫn kèm theo trong tất cả các trục
Bảo vệ các đường dẫn hướng khỏi hư hỏng, bụi bẩn và ảnh hưởng nhiệt trực tiếp, giúp máy phù hợp với môi trường bụi bặm và sự thay đổi nhiệt độ.
Hộp số "Chỉnh lưu tự động" ma sát
Sử dụng cấu trúc "cố định + hệ thống treo vi mô" để đảm bảo tính song song truyền dẫn với các đường dẫn hướng, dẫn đến hoạt động hầu như không cần bảo trì.
Các thành phần chính được nhập khẩu
Tất cả các bộ phận quan trọng bao gồm động cơ servo, hệ thống truyền động và hệ thống khí nén đều có nguồn gốc từ các thương hiệu nổi tiếng để đảm bảo độ chính xác và tuổi thọ sử dụng tối ưu.
Cân quang học RENISHAW
Có cân quang học RENISHAW có độ chính xác cao với độ phân giải 0,05μm cho độ chính xác đo vượt trội.
Đường dẫn hướng dẫn vòng bi không khí
Cấu trúc bao quanh bốn mặt với nhiều bộ điều chỉnh áp suất không khí và thiết kế vòng bi khí nén hình khuyên đảm bảo độ ổn định của thiết bị trong quá trình di chuyển.
Công nghệ lỗ nhỏ
Tạo vùng ngưng tụ giữa các vòng bi không khí và hướng dẫn cách bù nhiệt do ma sát chuyển động, cải thiện độ ổn định nhiệt và độ chính xác lâu dài (mức tiêu thụ không khí: 150NL/phút).
Phần mềm đo lường
Rational-DMIS- Gói phần mềm đo 3D toàn diện được phát triển bằng hạt nhân DMIS gốc (tiêu chuẩn ISO 22093:2003). Được thiết kế cho cả người mới bắt đầu và người dùng nâng cao, nó cung cấp chức năng phần mềm đo CMM được tiêu chuẩn hóa với các đường cong học tập dễ dàng và khả năng mạnh mẽ.
Hệ thống thăm dò
Đầu dò cơ giới PH20MT của RENISHAW
PH20 đại diện cho công nghệ năm trục cải tiến được điều chỉnh cho các ứng dụng kích hoạt trên nhiều thông số kỹ thuật CMM khác nhau. Khả năng định vị vô cấp của nó cho phép đo phôi tối ưu với yêu cầu thay thế đầu dò ở mức tối thiểu.
| tham số | Đặc điểm kỹ thuật |
|---|
| Độ lặp lại của vị trí | +0,5 mm |
| Các bước định vị | Vô hạn, tùy ý |
| Trục quay | +360° |
| Trục xoay | 0° - 115° |
| Tổng số vị trí | Vô số |
| Nhiệt độ hoạt động | 10-40oC |
Cấu hình đầu dò: Mô-đun TP20 SF; Lắp ráp đầu dò M2
| Con số | Tên | Thông số kỹ thuật | Số lượng |
|---|
| A-5004-7585 | Thanh mở rộng đầu dò | 10 mm | 2 |
| A-5004-7586 | Thanh mở rộng đầu dò | 20mm | 2 |
| A-5000-7806 | Đầu dò bóng | Φ1×10 mm | 2 |
| A-5000-3603 | Đầu dò bóng | Φ1×20mm | 2 |
| A-5000-3604 | Đầu dò bóng | Φ1×10 mm | 2 |
| A-5000-4161 | Đầu dò bóng | Φ1×20mm | 2 |
| A-5000-2286 | Đầu dò bóng | Φ1×50mm | 1 |
| Cờ lê thăm dò | | 2 |
| Tổng cộng: | 8 loại, 15 miếng |
Thông tin công ty
Khách hàng & Đại lý của chúng tôi
Câu hỏi thường gặp
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A1: Chúng tôi là một nhà máy và cung cấp phản hồi trong vòng 24 giờ.
Câu 2: Công ty của bạn chủ yếu sản xuất những gì?
A2: Chúng tôi chuyên sản xuất Máy đo thị lực, Máy đo tọa độ, thiết bị CMM & VMM và các thiết bị liên quan.
Câu 3: Làm thế nào để chọn thông số kỹ thuật phù hợp?
A3: Đội ngũ chuyên nghiệp của chúng tôi sẽ đề xuất các dụng cụ đo phù hợp dựa trên yêu cầu đo lường và đa dạng sản phẩm của bạn.
Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không?
A4: Có, chúng tôi cung cấp cả máy tiêu chuẩn và giải pháp tùy chỉnh phù hợp với nhu cầu cụ thể của khách hàng.
Câu 5: Thời gian bảo hành của bạn là gì?
A5: Sản phẩm của chúng tôi được bảo hành 1 năm. Chúng tôi đã thực hiện những cải tiến đáng kể trên các bộ phận dễ vỡ để đảm bảo chất lượng và độ tin cậy của sản phẩm.
