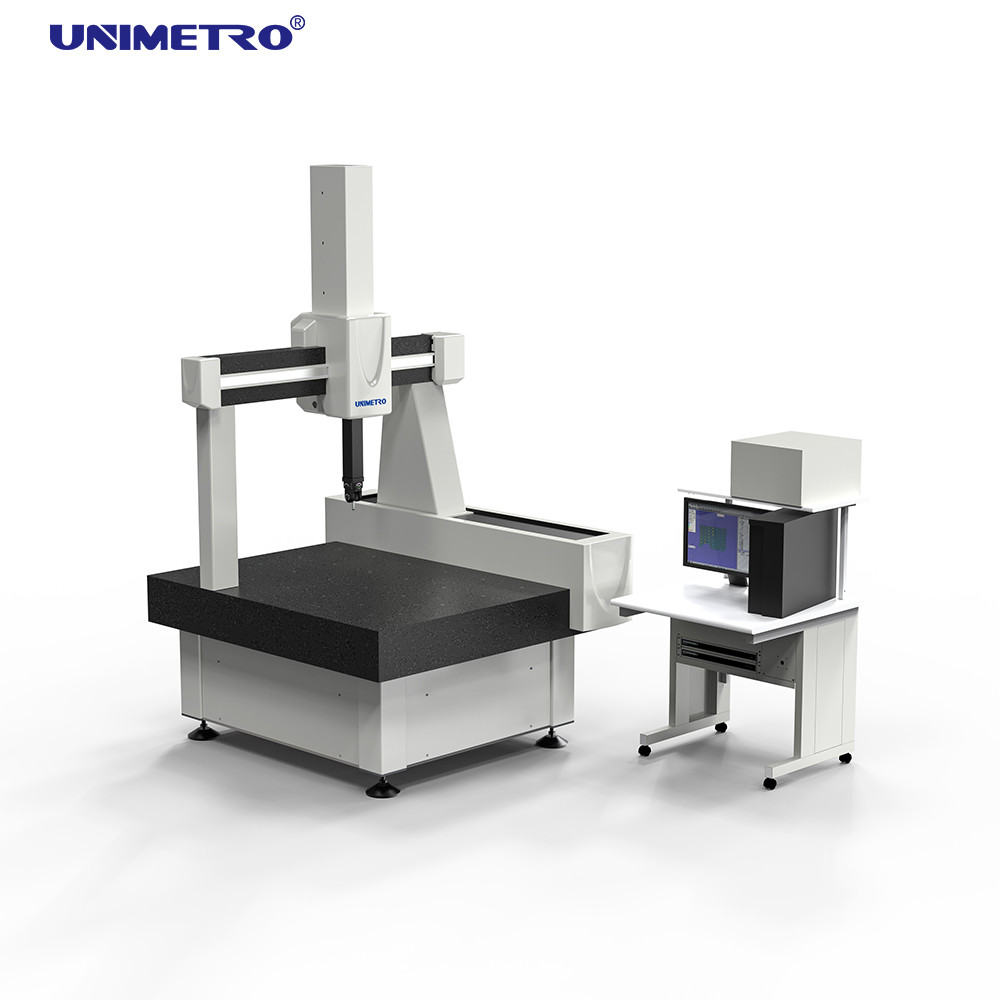

Máy đo tọa độ 3D bán tự động với dải đo 710×1016×610 mm, đế đá cẩm thạch và độ phân giải thang đo 0.5um

Thông tin cơ bản

Nguồn gốc:	Trung Quốc
Hàng hiệu:	UNIMETRO
Chứng nhận:	CE,ISO
Số mô hình:	Heli

Số lượng đặt hàng tối thiểu:	1
Giá bán:	Discussible
chi tiết đóng gói:	Vỏ gỗ
Thời gian giao hàng:	3 ~ 5 tuần
Điều khoản thanh toán:	T/T, L/C
Khả năng cung cấp:	40

Giá tốt nhất Liên hệ với bây giờ

Thông tin chi tiết

Tên sản phẩm:	Máy đo tọa độ CMM	Vật liệu:	cơ sở đá cẩm thạch
Phạm vi đo:	710 X 1016 X 610 mm	đường kính tổng thể:	1460X1800X2700mm
Trọng lượng máy:	2380kg	MPee:	≤ 1,8+L/350 (μm)
MPEp:	≤ 2,3μm	Độ phân giải quy mô:	0,5um
Làm nổi bật:	Máy đo tọa độ 3D CMM , Máy đo phối hợp 3D Helium

Mô tả sản phẩm

Máy đo tọa độ 3D bán thủ công, loạt Helium, phạm vi đo 700 × 1000 × 600 mm

Tổng quan sản phẩm

Dòng "Helium" đại diện cho máy đo tọa độ 3D chính xác cao nhất của UNIMETRO, có công nghệ phát triển và thiết kế hoàn toàn của Đức.Mỗi thành phần được lựa chọn chặt chẽ trong quá trình sản xuấtTất cả các máy được chứng nhận theo tiêu chuẩn ISO 10360-2 bằng cách sử dụng phép đo laser cực chính xác và các phép đo rắn được chứng nhận DKD.

Thông số kỹ thuật

Parameter	Thông số kỹ thuật
Khu vực đo	X=710mm, Y=1016mm, Z=610mm
Các kích thước tổng thể	1460 × 1800 × 2700 mm
Trọng lượng phần tối đa	1000kg
Trọng lượng máy	2380kg
MPEe	≤ 1,8+L/350 (μm)
MPEp	≤ 2,3μm
Độ phân giải quy mô	0.5μm
Tốc độ 3D tối đa	520mm/s
Tốc độ gia tốc 3D tối đa	900mm/s

Ưu điểm chính

Bằng sáng chế giảm rung động thụ động kép
Bàn làm việc đá granit chất lượng cao
Hướng dẫn đóng trong tất cả các trục
Giao thông ma sát "sửa tự động"
Các thành phần chính nhập khẩu
Hệ thống thang quang RENISHAW
Không khí mang theo hướng dẫn bao quanh trên cả bốn bên
Công nghệ lỗ nhỏ

Phần mềm đo lường

Rational-DMIS- Một gói phần mềm đo lường 3D toàn diện được phát triển với hỗ trợ lõi DMIS gốc đầy đủ (Tiêu chuẩn ISO 22093:2003).Nó thiết lập tiêu chuẩn cho phần mềm đo CMM.

Thông số kỹ thuật hệ thống thăm dò

Đầu thăm dò:Đầu máy MH20i của RENISHAW

Tính năng	Thông số kỹ thuật
Khả năng lặp lại vị trí	± 0,5 μm
Các bước định vị	15°
Trục quay	± 180°
Trục xoay	0°-90°
Tổng số vị trí	140mm
Nhiệt độ hoạt động	10-40°C

Các thành phần của đầu dò:Mô-đun TP20 SF với bộ phận thăm dò M2

Số phần	Mô tả	Thông số kỹ thuật	Số lượng
A-5004-7585	Dây kéo dài đầu dò	10mm	1
A-5004-7586	Dây kéo dài đầu dò	20mm	2
A-5000-2280	Dây kéo dài đầu dò	240mm	1
A-5000-7805	Máy thăm dò quả bóng	Φ0,7 × 10mm	2
A-5000-7806	Máy thăm dò quả bóng	Φ1 × 10mm	2
A-5000-3603	Máy thăm dò quả bóng	Φ2×10mm	2
A-5000-3604	Máy thăm dò quả bóng	Φ3×10mm	2
A-5000-4161	Máy thăm dò quả bóng	Φ4×10mm	1
A-5000-2286	Máy thăm dò quả bóng	Φ5 × 10mm	1
-	Máy mở đầu thăm dò	-	2
