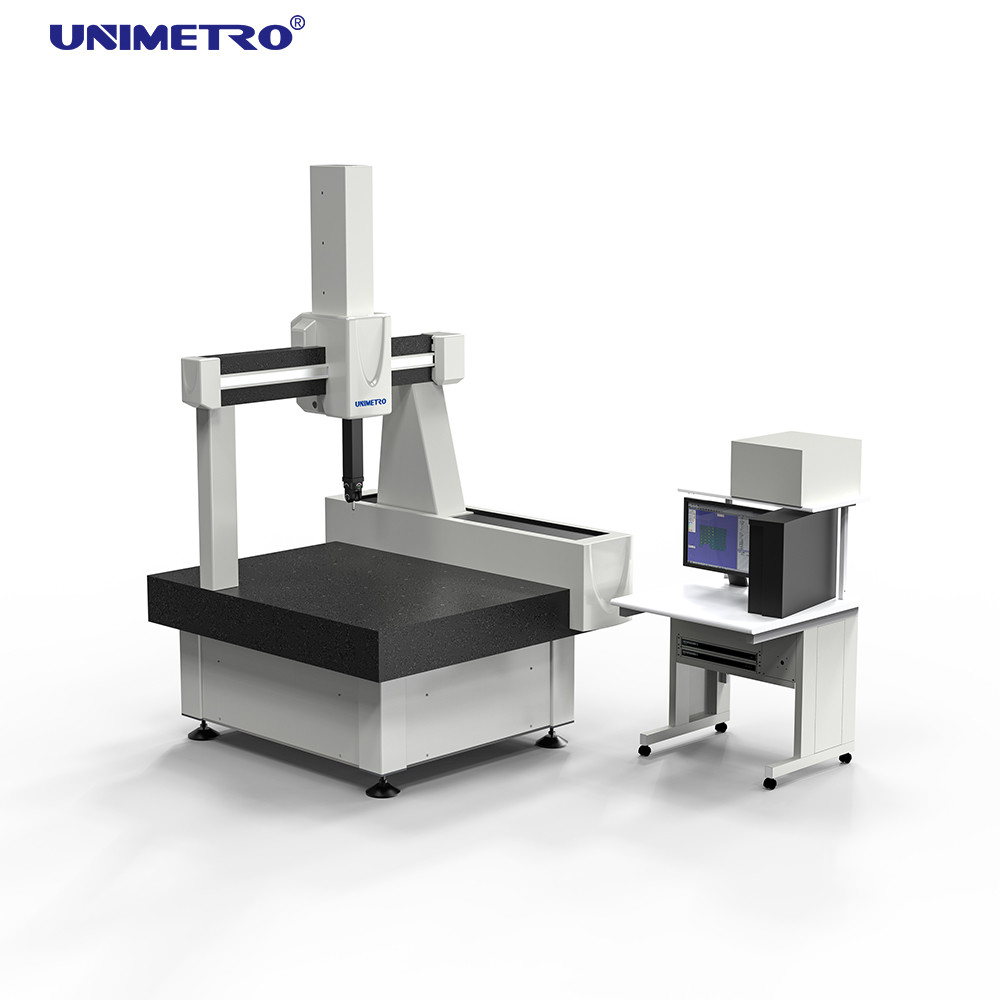

Máy đo tọa độ 3D bán tự động có độ chính xác cao với hệ thống giảm rung thụ động kép và dẫn hướng kín

• Bằng sáng chế giảm rung động thụ động kép:Hệ thống giảm rung tích hợp cho phép đặt gần sản xuất mà không cần yêu cầu nền tảng đặc biệt.
• Bàn làm việc đá granit chất lượng cao:Đá đá tự nhiên chính xác từ "Mount TAI" cung cấp độ dập và ổn định rung động vượt trội.
• Hướng dẫn kèm theo trong tất cả các trục:Các đường dẫn được bảo vệ ngăn ngừa thiệt hại từ bụi bẩn và ảnh hưởng nhiệt, phù hợp với môi trường bụi.
• Bộ truyền xung "sửa tự động":Hệ thống truyền phát bằng sáng chế với cấu trúc treo cố định + micro đảm bảo truyền song song với các cách hướng dẫn.
• Các bộ phận chính nhập khẩu:Các thành phần cao cấp từ các thương hiệu nổi tiếng bao gồm động cơ servo, hệ thống truyền tải và hệ thống khí nén.
• thang quang RENISHAW:Cường độ quang học chính xác cao với độ phân giải 0,5 μm cho độ chính xác đo vượt trội.
• Hướng dẫn vòng tròn không khí:Cấu trúc bao quanh 4 mặt với nhiều bộ điều chỉnh áp suất không khí cho sự ổn định đặc biệt.
• Công nghệ lỗ nhỏ:Công nghệ tiêu thụ không khí tiên tiến (150NL / phút) cải thiện sự ổn định nhiệt và độ chính xác lâu dài.

Rational-DMIS là một gói phần mềm đo lường 3D toàn diện có lõi DMIS gốc đầy đủ (Tiêu chuẩn ISO 22093:2003) với các khả năng nâng cao cho cả người mới bắt đầu và người dùng chuyên gia.

• Chương trình trực tuyến và ngoại tuyến với cảnh báo va chạm thời gian thực
• Hỗ trợ phiên bản kernel DMIS đầy đủ 3.0, 4.0, và 5.0
• Nhiều định dạng giao diện CAD bao gồm CATIA, Pro/E, UG, Parasolid, STEP và IGES
• Công cụ đồ họa ACIS để xử lý các tệp CAD quy mô lớn
• Các thuật toán được chứng nhận PTB (mức 1)
• Quét điểm đến điểm tốc độ cao với khoảng cách 0,002mm
• Xử lý dữ liệu quét bằng laser ở tốc độ 20.000 điểm/giây
• Mô hình dữ liệu sản phẩm Renishaw tích hợp để hiệu chuẩn đầu dò

• Giao diện đồ họa dựa trên Windows với bố cục tùy chỉnh
• Đo lường các yếu tố hình học 2D và 3D hoàn chỉnh
• Đánh giá dung sai tiêu chuẩn ISO cho tất cả các đặc điểm hình học
• Tính toán mối quan hệ hình học tiên tiến và biến đổi tọa độ
• Sản xuất chương trình nhận dạng và đo tính năng tự động
• Phương pháp thiết lập hệ thống tọa độ đa
• Chức năng mẫu để tái sử dụng chương trình
• Báo cáo toàn diện bằng PDF, Excel, HTML và các định dạng khác

RENISHAW UCC Controller với servo rack tích hợp, nền tảng bộ điều khiển và CPU có chứng nhận CE và UL để tuân thủ toàn cầu.

• CPU đơn bộ vi xử lý 32 bit với điều khiển thời gian thực thực sự
• Thiết kế kệ 19 inch, trọng lượng: 19kg
• 220V, năng lượng đơn pha 50/60Hz, tải kết nối 1300W
• Phù hợp với các quy định EN50082 và EN50081
• Nhiệt độ hoạt động: 10°C đến 45°C
• Độ ẩm tương đối: 10% đến 95% không ngưng tụ
• Tốc độ định vị tối đa với độ phân giải 1μm
• Nhanh nhìn về phía trước và tăng tốc S-profile
• Tần số đối số lên đến 10MHz

Joystick MCUlite:Đơn vị hoạt động CMM toàn diện với 10 phím điều khiển và hệ thống điều khiển tốc độ.

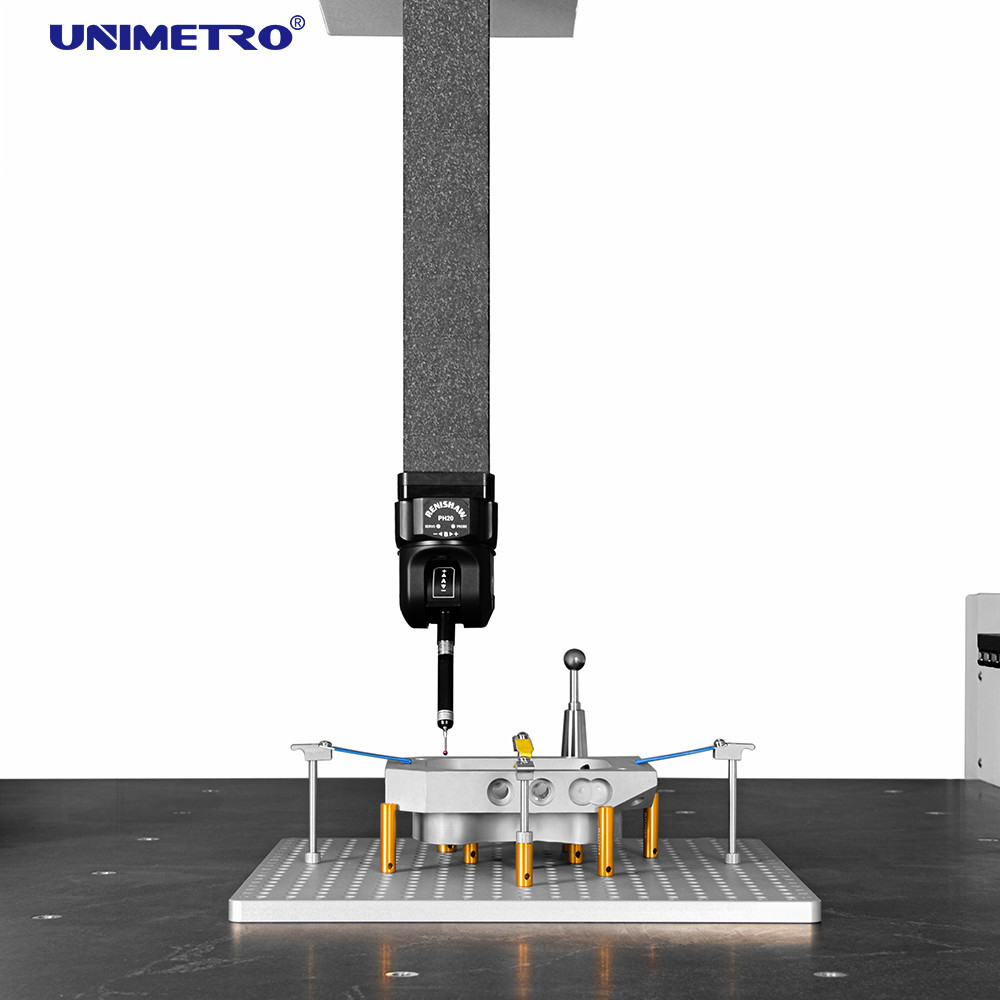

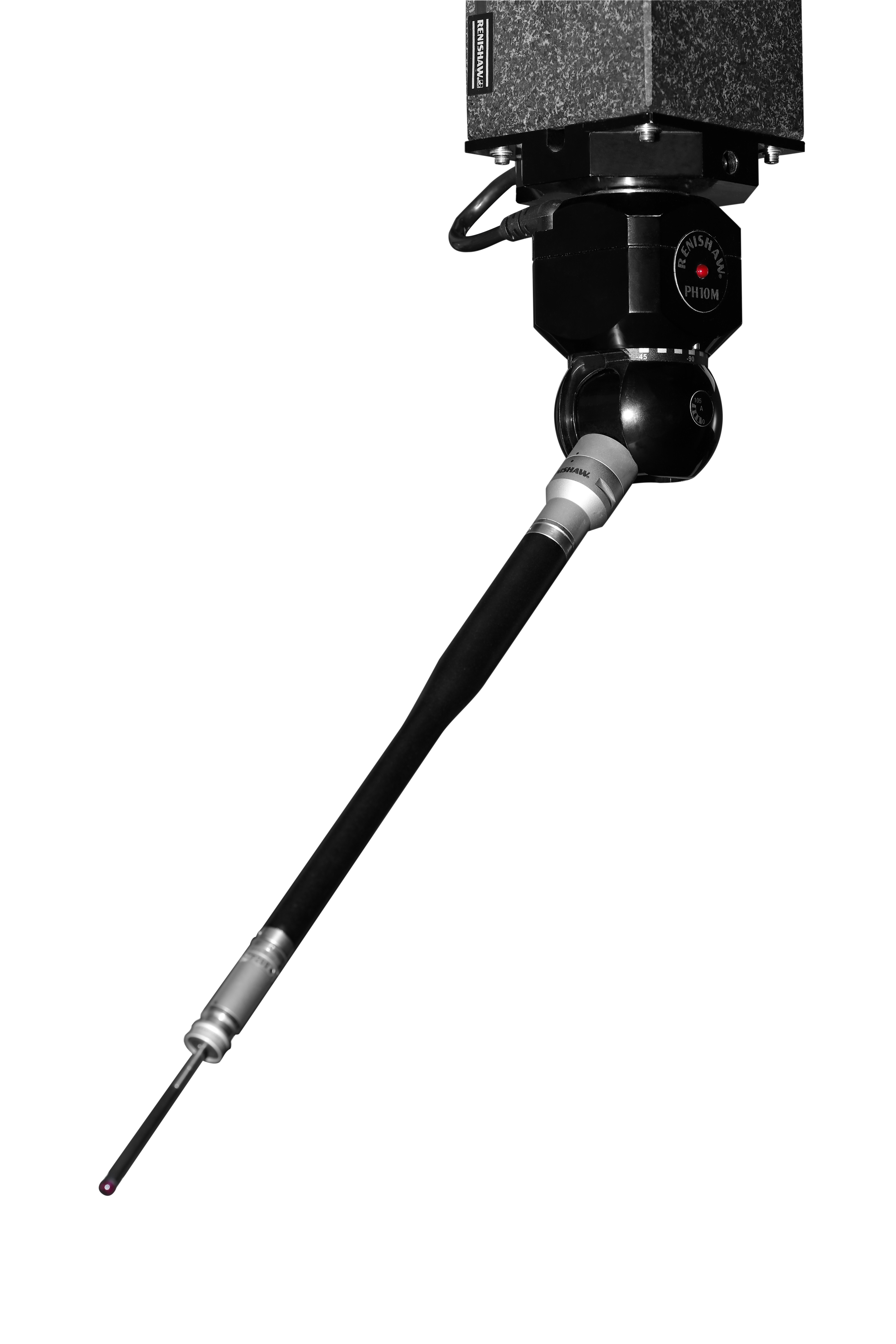

Hệ thống thăm dò:Hệ thống đo lường hoàn chỉnh bao gồm đầu thăm dò, thăm dò và ống đo.

Quả bóng hiệu chuẩn:Ø20mm đường tham chiếu hình cầu với sợi M10, tròn ≤0,3 μm, có thể truy cập từ tất cả sáu bán trục.
