| Place of Origin: | China |
|---|---|
| Hàng hiệu: | UNIMETRO |
| Chứng nhận: | CE,ISO |
| Số mô hình: | CỰC KỲ |
| Minimum Order Quantity: | 1 |
| Giá bán: | Discussible |
| chi tiết đóng gói: | Vỏ gỗ |
| Thời gian giao hàng: | 15 ~ 20 ngày làm việc |
| Payment Terms: | T/T |
| Khả năng cung cấp: | 50 mỗi tháng |
| Tên sản phẩm: | Máy đo quang | Kích thước: | 1750*920*1700mm |
|---|---|---|---|
| Phạm vi đo: | 400*300*200mm | Đo độ chính xác: | 2,5+L/200UM |
| Độ lặp lại: | 2,5 | Độ phân giải tỷ lệ tuyến tính: | 0,1um |
| Hệ thống lái xe: | Điều khiển CNC, hệ thống lái servo AC gần, điều khiển, điều khiển chuột hoặc bàn phím | Chiếu sáng: | Có thể lập trình 8 phần đèn LED đèn LED Đèn LED song song |
| Làm nổi bật: | thang đo kỹ thuật số tuyến tính,bộ mã hóa tuyến tính quang,Máy đo quang 0 |
||

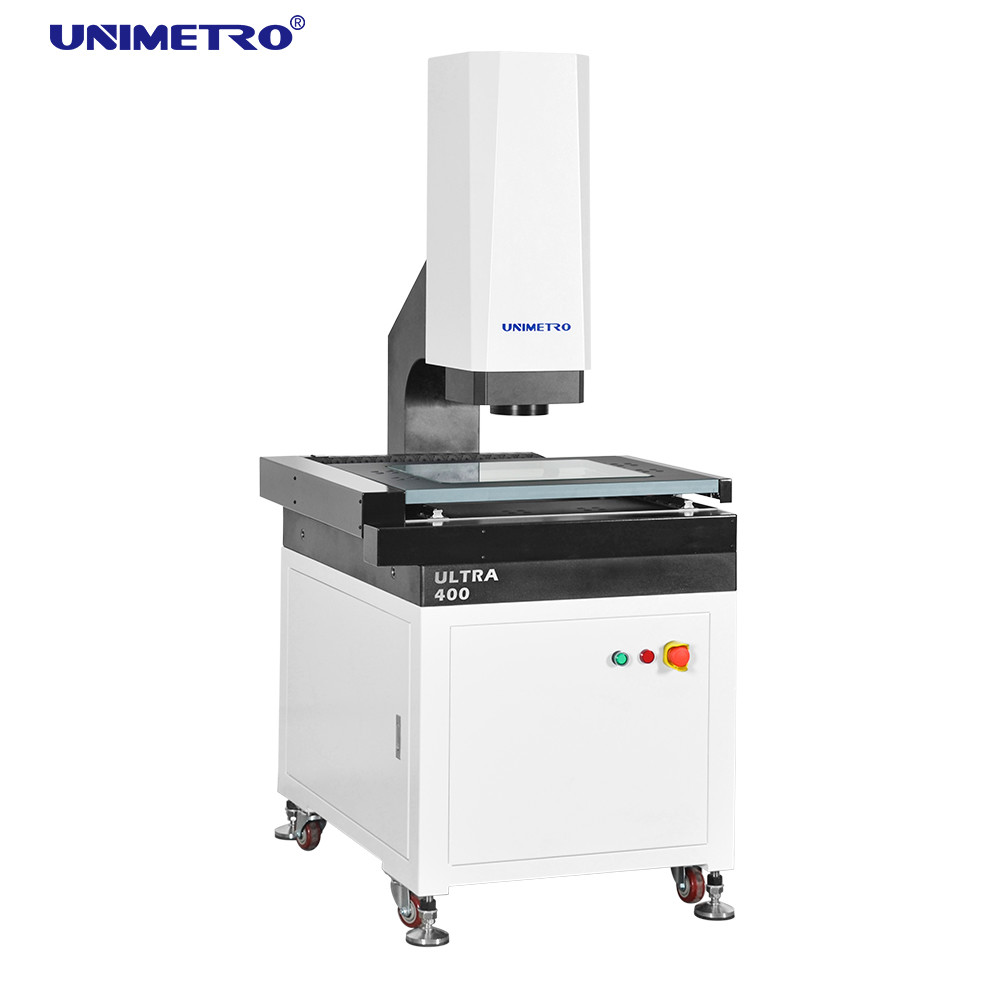

Máy đo quang dòng ULTRA là máy đo thị lực hoàn toàn tự động có độ chính xác cao đúc hẫng được phát triển để đo GD&T với điều khiển cơ giới tự động 3 trục. Nó được trang bị tính năng lấy nét tự động, điều khiển ánh sáng tự động và tự động chuyển động cấu hình phần cứng và phần mềm để thực hiện phép đo kích thước tuyến tính và hình học một cách nhanh chóng và chính xác.
Đặc trưng
◆ Kiểm soát chi tiết chất lượng
Ø Đế và cột bằng đá granit, độ ổn định tuyệt vời;
Ø Bàn làm việc bằng nhôm, giúp điều khiển chuyển động phản ứng nhanh và linh hoạt;
Ø Công đoạn gia công được xử lý oxy hóa cứng chống trầy xước;
Ø Tiêu chuẩn với dẫn hướng tuyến tính chính xác, vít bi mài và động cơ servo AC, v.v., để đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
Ø Hệ thống điều khiển tích hợp, được tích hợp với điều khiển chuyển động và tất cả các điều khiển tín hiệu dưới dạng chiếu sáng và đọc tỷ lệ tuyến tính, đảm bảo hiệu suất của máy cực kỳ ổn định.
◆ Cấu hình hiệu suất cao
Ø Điều khiển tự động CNC ba trục XYZ và định vị chính xác;
Ø 0,1 um thang đo tuyến tính bằng kính có độ chính xác cao để đảm bảo độ chính xác định vị và độ chính xác đo của hệ thống;
Ø Camera màu độ phân giải cao GIGA đáp ứng nhu cầu quan sát rõ ràng, đo lường chính xác;
Ø Ống kính thu phóng nhấp chuột có độ phân giải cao 6,5 lần, nhân đôi chính xác và chỉ cần chỉnh sửa pixel một lần;
Ø Với bề mặt lập trình được, đèn LED chiếu sáng lạnh 5 vòng 8 phân khu và đèn LED chiếu sáng song song đường viền và điều chỉnh ánh sáng thông minh tích hợp, nó có thể tự động kiểm soát độ sáng trong 8 phân khu và thực hiện điều chỉnh độ sáng 256 cấp một cách thông minh.
◆ Khả năng mở rộng linh hoạt
ØNhiều loại cảm biến không tiếp xúc và hệ thống cố định nhanh là tùy chọn, có thể đáp ứng các yêu cầu đo khác nhau từ các khách hàng khác nhau
ØĐèn LED vòng màu có thể điều chỉnh được có sẵn cho dòng ULTRA, giúp dòng này linh hoạt và mạnh mẽ hơn đối với các bộ phận khác nhau với các loại vật liệu hoặc hình dạng khác nhau, mang lại ứng dụng đo lường mạnh mẽ hơn.
ØNhờ khả năng mở rộng linh hoạt của dòng ULTRA, nó tương thích với đầu dò cảm ứng, cảm biến đo không tiếp xúc và cánh tay robot, giúp tăng hiệu quả đo cao.
Chức năng phần mềm
◆ Thiết kế kiến trúc phần mềm hướng đối tượng xuất sắc đảm bảo phần mềm ổn định và đáng tin cậy.
◆ Phần mềm phân tích thống kê SPC chuyên nghiệp được kết nối liền mạch với phần mềm kiểm tra và công khai, đồng thời dữ liệu được tự động chuyển đến cơ sở dữ liệu Phần mềm SPC mà không cần thao tác thủ công.
◆ Thuật toán tìm kiếm siêu cạnh được áp dụng để nắm bắt chính xác cạnh có bóng và chu kỳ hình ảnh để đảm bảo độ chính xác của phép đo.
◆ Dựa trên loại phần tử, nó cung cấp các chức năng xây dựng phần tử khác nhau như dịch, xoay, trích xuất, kết hợp, song song, dọc, hình ảnh phản chiếu, đối xứng, giao điểm, tiếp tuyến, v.v.
◆ Dữ liệu đo có thể được tự động xuất sang TXT.WORD.EXCEL Và Cơ sở dữ liệu phần mềm SPC chuyên nghiệp mà không cần chuyển đổi phần mềm của bên thứ ba và sự can thiệp của con người.
◆ Phần mềm giới thiệu chế độ đo "phân phối" và "phục hồi", giúp thao tác dễ dàng và nhanh chóng hơn.
◆ Phần mềm hỗ trợ ngôn ngữ quốc gia, không cần cài đặt gói ngôn ngữ và thay đổi phần mềm nên rất dễ bản địa hóa.
◆ Phần mềm cùng loại sẽ được nâng cấp miễn phí để giải quyết những lo lắng của khách hàng.
Thông số
| Người mẫu |
SIÊU 300 |
SIÊU 400 |
SIÊU 500 |
SIÊU 600 |
|
|
Hành trình trục X/Y(mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Hành trình trục Z |
200mm (có thể nâng lên theo yêu cầu của khách hàng) |
||||
|
Thang đo tuyến tính trục X/Y/Z-3 |
Độ phân giải quy mô tuyến tính của kính: 0,1um |
||||
|
Chế độ hướng dẫn |
Hướng dẫn tuyến tính chính xác, hướng dẫn thanh trượt đôi theo dõi. |
||||
|
Chế độ hoạt động |
Bộ điều khiển cần điều khiển, Thao tác bằng chuột, chương trình phát hiện tự động. |
||||
|
Sự chính xác |
Trục XYZ: 2,5+L/200um |
||||
|
Độ lặp lại |
± 2,5um |
||||
|
Hệ thống video |
CCD |
Camera CCD màu 1/3" độ phân giải cao |
|||
|
Ống kính |
Ống kính zoom nhấp chuột liên tục 6,5X; Độ phóng đại quang học: 0,7X-4,5X; Độ phóng đại video: 26X~172X(màn hình 21,5") |
||||
|
Hệ thống chiếu sáng |
đường viền |
LED chiếu sáng đường viền song song |
|||
|
Bề mặt |
0 ~ 255 Chiếu sáng bề mặt LED 8 vòng 8 vòng có thể điều chỉnh vô cấp |
||||
|
phóng đại |
0,7X~4,5X |
||||
|
Phần mềm đo lường |
Phần mềm đo hoàn toàn tự động UNIMETRO 2D |
||||
|
Khả năng chịu tải |
± 2,5um |
||||
|
Môi trường làm việc |
25Kg |
||||
|
Nguồn điện |
Nhiệt độ 20oC±2oC,Phạm vi độ ẩm<2oC/giờ, Độ ẩm 30~80%, Độ rung<0,002g, <15Hz |
||||
|
Kích thước(W*D*H)(mm) |
220V/50Hz/10A |
||||
|
Kích thước(W*D*H)(mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
Trọng lượng tịnh (kg) |
380 |
450 |
600 |
800 |
|
* L là chiều dài đo (mm), độ chính xác cơ học của trục Z và độ chính xác lấy nét có liên quan đến bề mặt phôi.
* Độ phóng đại là giá trị gần đúng, nó liên quan đến kích thước của màn hình và độ phân giải.
* Trường nhìn (mm) = (đường chéo*Ngang*Dọc)
* Vật kính 0,5X hoặc 2X là tùy chọn có sẵn và nhận ra độ phóng đại hình ảnh: 13X~86X hoặc 52X~344X.
