Bộ đế và bộ gá cố định quang 3D linh hoạt
Bộ gá cố định dòng FlexFix là giải pháp đo lường chính xác được thiết kế cho máy đo tọa độ (CMM) và máy đo hình ảnh (VMM). Các hệ thống gá cố định dạng mô-đun này nâng cao khả năng tái lập, độ chính xác và tiêu chuẩn hóa phép đo trong nhiều ứng dụng công nghiệp.
Ứng dụng công nghiệp
Bộ gá cố định FlexFix phục vụ nhiều ngành công nghiệp bao gồm điện tử, hàng không vũ trụ, ô tô, nhựa và chăm sóc y tế. Tương thích với tất cả các kích cỡ và mẫu mã thiết bị CMM và VMM, các công cụ này cho phép các quy trình đo lường linh hoạt, có thể lặp lại và tiêu chuẩn hóa.
Hệ thống gá cố định mô-đun
Được phát triển bởi UNIMETRO, dòng FlexFix cải thiện khả năng tái lập và độ chính xác của quy trình kiểm tra thông qua các thiết lập gá cố định nhanh chóng, có thể lặp lại. Thiết kế mô-đun cho phép mở rộng dựa trên yêu cầu của người dùng, cung cấp các giải pháp gá cố định hoàn chỉnh cho các bộ phận có bất kỳ kích thước, hình dạng hoặc vật liệu nào.
Hệ thống có các tấm gá cố định với các phụ kiện ren M8 có sẵn trong nhiều kích cỡ tiêu chuẩn. Được sản xuất từ nhôm có độ chính xác cao thông qua các quy trình phức tạp, các tấm này đảm bảo độ tin cậy của hệ thống. Lắp ráp không cần dụng cụ cho phép các giải pháp gá cố định nhanh chóng, tăng năng suất và loại bỏ sự chậm trễ trong kiểm tra.
Lựa chọn bộ gá cố định

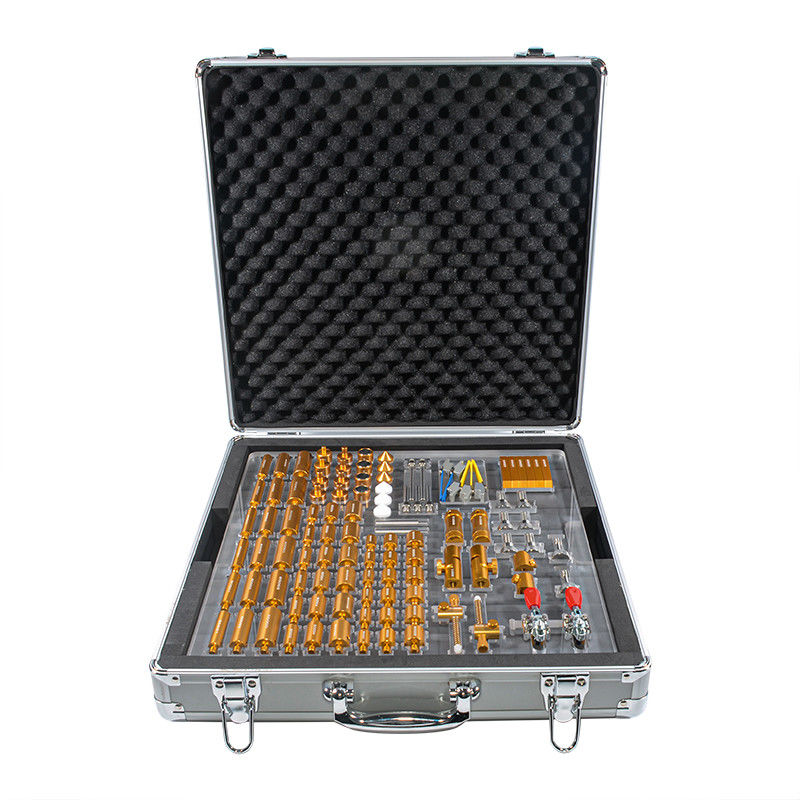

Các bộ gá cố định dòng FlexFix được bán dưới dạng bộ khởi động bao gồm một đế và một bộ linh kiện toàn diện. Người dùng nên chọn kích thước tấm đế theo kích thước máy CMM và yêu cầu đo lường của họ.
Linh kiện gá cố định
Các linh kiện FlexFix được thiết kế để giữ chặt các chi tiết gia công với lực tối thiểu cần thiết, loại bỏ nhu cầu về dụng cụ đặc biệt. Bộ linh kiện toàn diện bao gồm các bộ phận hỗ trợ, kẹp và các phần tử ép được thiết kế để ngăn ngừa hư hỏng hoặc biến dạng các bộ phận được đo.
Hệ thống linh kiện linh hoạt cho phép tạo ra nhiều sự kết hợp gá cố định khác nhau cho các loại bộ phận khác nhau, đồng thời đảm bảo đường đi của đầu dò rõ ràng cho các hoạt động đo lường 3D.

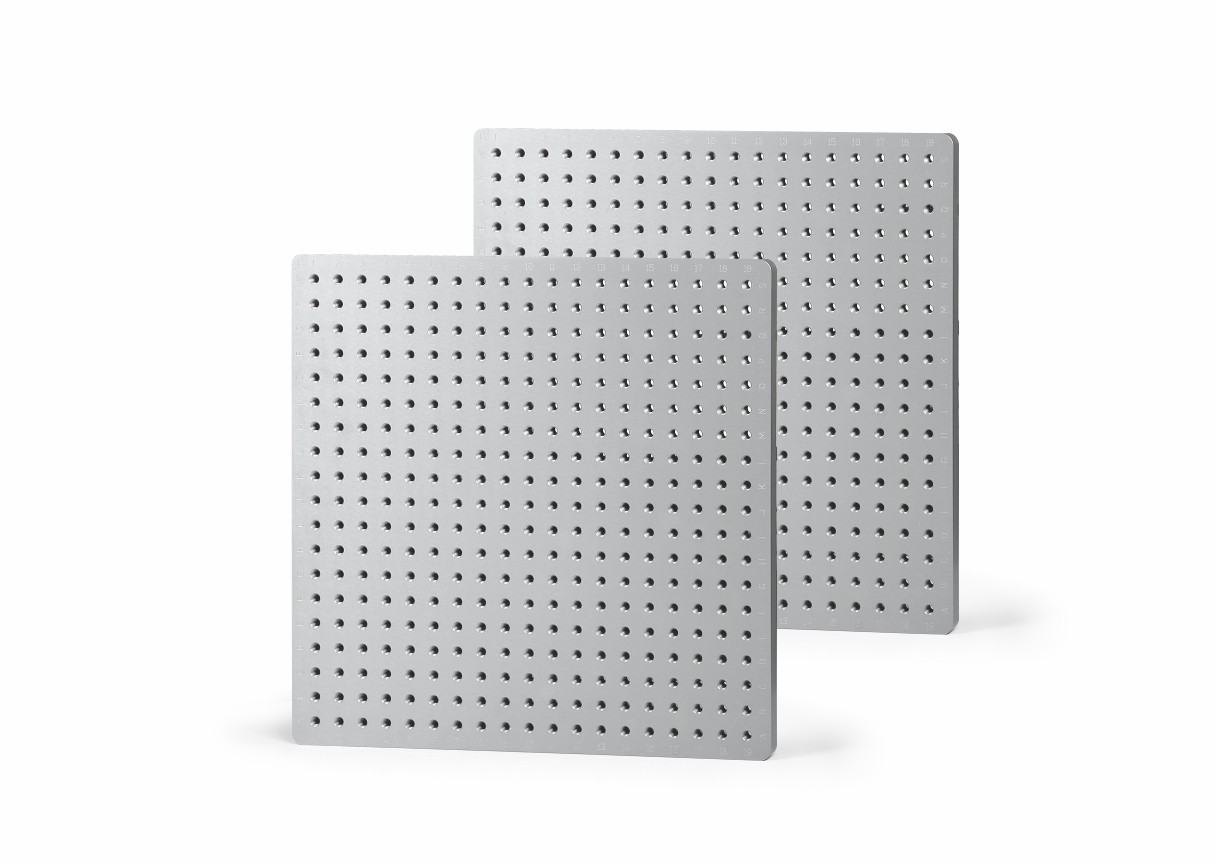

Thông số kỹ thuật tấm đế
Nhiều kích thước tấm đế phù hợp với các kích thước CMM khác nhau và yêu cầu gá cố định linh kiện. Sản xuất bao gồm gia công CNC, mài chính xác, phủ anodized và đánh dấu laser để đạt được độ chính xác, độ phẳng và độ tin cậy cao.
Các tấm tiêu chuẩn có hoa văn lưới chữ cái và số với số hiệu linh kiện hiển thị, cho phép ghi lại đầy đủ các thiết lập gá cố định. Điều này cho phép tái tạo nhanh chóng và chính xác các thiết lập giống hệt nhau cho các lần kiểm tra tiếp theo.
Kích thước tấm đế có sẵn
- 400*300mm với lỗ ren M8
- 400*400mm với lỗ ren M8
- 500*500mm với lỗ ren M8
- 600*600mm với lỗ ren M8
- Kích thước tùy chỉnh có sẵn theo yêu cầu
Thông số linh kiện
| Tên sản phẩm |
Mã hiệu |
Số lượng |
| Thanh đỡ 12*50mm | 80001 | 6 |
| Thanh đỡ 12*30mm | 80002 | 6 |
| Thanh đỡ 16*50mm | 80003 | 6 |
| Thanh đỡ 16*30mm | 80004 | 6 |
| Thanh đỡ 20*50mm | 80005 | 6 |
| Thanh đỡ 20*30mm | 80006 | 6 |
| Thanh đỡ 12*20mm | 80007 | 6 |
| Thanh đỡ 16*20mm | 80008 | 6 |
| Thanh đỡ 20*20mm | 80009 | 6 |
| Bộ giảm chấn đẩy | 800010 | 2 |
| Bộ giảm chấn đẩy vít | 800011 | 2 |
| Khớp nối xoay điều chỉnh được | 800012 | 2 |
| Chân chống điều chỉnh được | 800013 | 2 |
| Nam châm | 800014 | 4 |
| Thanh đỡ chốt | 800015 | 2 |
| Bộ chuyển đổi | 800016 | 6 |
| Vít đế | 800017 | 2 |
| Trụ V | 800018 | 2 |
| Vít | 800019 | 2 |
| Thanh trượt điều chỉnh được | 800020 | 8 |
| Kẹp căng | 800021 | 4 |
| Kẹp giữ | 800022 | 2 |
| Giá đỡ giảm chấn căng ngắn | 800023 | 2 |
| Giá đỡ kẹp căng dài | 800024 | 2 |
| Nón | 800025 | 3 |
| Nón nylon | 800026 | 3 |
| Tua vít | 800027 | |
Câu hỏi thường gặp
Q1: Quý vị là nhà máy hay công ty thương mại?
A1: Chúng tôi là nhà máy và phản hồi trong vòng 24 giờ.
Q2: Công ty quý vị chủ yếu sản xuất gì?
A2: Chúng tôi chuyên về máy đo hình ảnh, máy đo tọa độ và bộ gá cố định CMM/VMM.
Q3: Làm thế nào để chọn thông số kỹ thuật phù hợp?
A3: Đội ngũ chuyên nghiệp của chúng tôi sẽ đề xuất thông số kỹ thuật phù hợp dựa trên sự đa dạng sản phẩm và yêu cầu đo lường của quý vị.
Q4: Quý vị có chấp nhận dịch vụ tùy chỉnh không?
A4: Có, chúng tôi cung cấp cả máy tiêu chuẩn và giải pháp tùy chỉnh phù hợp với nhu cầu của khách hàng.
Q5: Thời gian bảo hành của quý vị là bao lâu?
A5: Sản phẩm của chúng tôi được bảo hành 1 năm. Chúng tôi đã tăng cường độ bền cho các bộ phận dễ vỡ để đảm bảo chất lượng và độ tin cậy của sản phẩm.
