| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UNIMETRO |
| Số mô hình: | UNIPJ-3000DZ |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Discussible |
| chi tiết đóng gói: | Trường hợp bằng gỗ |
| Thời gian giao hàng: | 10 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 10 tháng |
| Chuyển động trục z: | Có động cơ | Chuyển động trục X, Y: | Thủ công |
|---|---|---|---|
| Nghị quyết: | 0,5mm | phóng đại: | 10, 20, 50, 100 X cho tùy chọn |
| Tốc độ di chuyển trục Z: | 5, 1, 0,01 | Quyền lực: | Tổng công suất 110V/220V(AC) 50/60Hz=400W |
| Làm nổi bật: | Máy chiếu hồ sơ kỹ thuật số,máy chiếu theo chiều ngang |
||

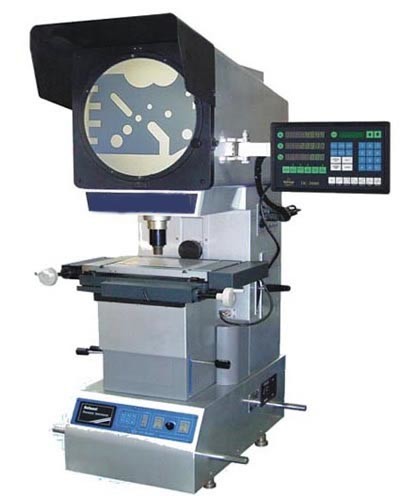

Máy chiếu biên dạng quang học UNIPJ-3000DZ sử dụng động cơ bước cho chuyển động trục Z, mang lại quy trình lấy nét dễ dàng và nhanh chóng hơn. Có các ống kính phóng đại 10X, 20X, 50X và 100X tùy chọn, để đáp ứng các ứng dụng khác nhau.
Máy chiếu biên dạng quang học dòng UNIPJ-3000DZ được tích hợp hệ thống quang học chất lượng tuyệt vời. Dòng máy này cho hình ảnh rõ nét và độ phóng đại chính xác. Sai số đo viền dưới 0,08% với ánh sáng viền. Sai số chỉ thị tọa độ dưới (3+l/75) um, (L là chiều dài của chi tiết cần đo, đơn vị: mm).
| Thông số kỹ thuật | ||||||
Mẫu mã |
| UNIPJ-3015DZ | UNIPJ-3020DZ |
|||
| Bàn làm việc | Kích thước bàn kim loại (mm) | 354*228 | 404*228 |
|||
| Bàn kính (mm) | 210*160 | 260*160 |
||||
| Hành trình trục X (mm) | 150 | 200 |
||||
| Hành trình trục Y (mm) | 100 | 100 |
||||
| Hành trình trục Z (mm) | 100 | 100 |
||||
| Trọng lượng | (kg) | 120 | 125 |
|||
| Kích thước (D*R*C) | (mm) | 770*550*1100 | 770*550*1100 |
|||
| Độ chính xác đo (um) | Trục X, trục Y: (3+L/50) Trục Z; 4+L/10 (L là chiều dài chi tiết cần đo, đơn vị: mm) |
|||||
| Tốc độ di chuyển trục Z | 5,1,0,01 |
|||||
| Độ phân giải (trục X, trục Y) | 0,5µm |
|||||
Màn hình máy chiếu | Kích thước màn hình (mm) | Ф312 phạm vi sử dụng>Ф300 (có đường kẻ chéo) |
||||
Phạm vi xoay màn hình | 0°~360° | |||||
Độ phân giải góc xoay | 1' hoặc 0,01° |
|||||
Ống kính | Độ phóng đại | 5X (tùy chọn) | 10X (tùy chọn) | 20X (tùy chọn) | 50X (tùy chọn) | 100X (tùy chọn) |
| Trường nhìn vật thể (mm) | Ф60 | Ф30 | Ф15 | Ф6 | Ф3 |
|
| Khoảng cách làm việc (mm) | 53 | 77,7 | 44,3 | 38,4 | 25,3 |
|
| Hệ thống xử lý dữ liệu | Hệ thống xử lý dữ liệu đa chức năng DC-3000 hiển thị bằng tiếng Anh, có thể dùng để thu thập dữ liệu và đo điểm, đường, đường tròn, góc và khoảng cách. |
|||||
| Chiếu sáng | Chiếu sáng truyền qua và phản xạ: đèn halogen 24V/150w. |
|||||
| Nguồn điện | 110V/220V (AC) 50/60Hz tổng công suất = 400W |
|||||
| Làm mát | Bằng quạt |
|||||
| Phụ kiện | Máy in mini (tùy chọn), Đầu dò cạnh (tùy chọn), Phần mềm M2D (tùy chọn) và v.v., vui lòng tham khảo phụ kiện cho Máy chiếu biên dạng để biết thêm chi tiết |
|||||
| Bàn hỗ trợ đề xuất | Tải trọng > 250kg Kích thước: 800 (D) * 550 (C) * 650 (R) mm |
|||||
Q1: Bạn là nhà máy hay công ty thương mại?A1: Chúng tôi là nhà máy và cung cấp cho bạn phản hồi nhanh nhất trong vòng 24 giờ.Q2: Công ty bạn chủ yếu kinh doanh gì?A2: Chúng tôi chủ yếu sản xuất máy đo thị giác, máy đo tọa độ, đồ gá CMM & VMM, v.v.Q3: Làm thế nào để chọn thông số kỹ thuật phù hợp?A3: Chỉ cần cho chúng tôi biết loại và kích thước sản phẩm cần đo, đội ngũ chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn thiết bị đo có thông số kỹ thuật phù hợp.Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không?A4: Chắc chắn rồi! Chúng tôi có thể cung cấp không chỉ các máy thông thường mà còn cả các máy được tùy chỉnh theo nhu cầu của khách hàng.Q5: Thời gian bảo hành của bạn là bao lâu?A5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm. Chất lượng sản phẩm của chúng tôi rất ổn định và chúng tôi đã có nhiều cải tiến về một số bộ phận dễ vỡ. Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi.
