đổi chân: | Có sẵn | Kết nối RS232: | Có sẵn |
---|---|---|---|
Đền bù: | Bù tuyến tính hoặc bù tuyến tính mặt cắt | Độ phân giải (trục X, trục Y): | 0,5um |
Kích thước màn hình (mm): | Ф312 phạm vi đã sử dụng> Ф300 | Sự chiếu sáng: | Đèn halogen 24V / 150w |
Điểm nổi bật: | Máy chiếu hồ quang ngang,máy chiếu hồ sơ |
Đặc trưng

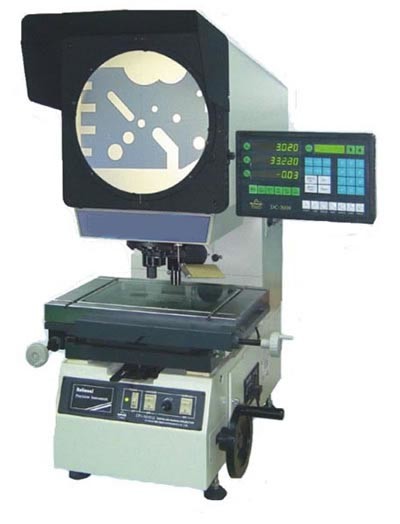

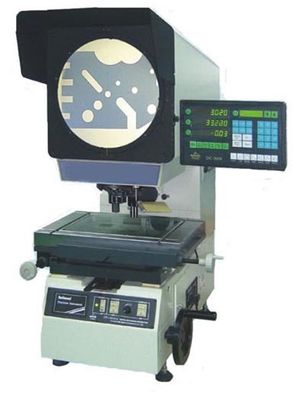

Máy chiếu quang học dòng UNIPJ-3000CZ là một thiết bị đo quang học có hiệu suất cao và chức năng ổn định.Dòng sản phẩm này có công tắc chân và đầu đọc kỹ thuật số đa chức năng DC3000, đảm bảo đầu ra dữ liệu và đo lường nhanh chóng và hiệu quả cao.
Máy chiếu hồ sơ quang học dòng UNIPJ-3000CZ có tấm có thể chuyển đổi để lắp đặt ống kính, có sẵn cho 3 ống kính.Nếu trong quá trình đo bắt buộc phải thay đổi độ phóng đại, người dùng chỉ cần chuyển tấm thay vì thay thấu kính, điều này mang lại hiệu quả cao hơn nhiều.
Máy chiếu hồ sơ dòng UNIPJ-3000CZ đang sử dụng cấu trúc sân khấu cố định.Người dùng di chuyển hộp quang học để lấy nét.Cung cấp khả năng tải nặng hơn nhiều cho giai đoạn làm việc.Ngoài ra, kích thước sân khấu có thể lớn hơn nhiều so với các mô hình truyền thống.
DC3000 Bản đọc kỹ thuật số
DC3000 cung cấp chức năng đo mạnh mẽ cho người dùng:
1. Đo, cài đặt trước và xây dựng phần tử hình ảnh như điểm, đường thẳng, hình tròn, góc, khoảng cách, hình chữ nhật, ren vít, v.v.
2. Toạ độ bù.
3. Có sẵn cho công tắc chân hoặc máy dò cạnh.
4. Chức năng in có sẵn, có thể in chương trình người dùng, phần tử hình ảnh hoặc đọc trục.
5. Chức năng đầu ra RS232, có thể xuất ra các bài đọc thang đo tuyến tính cho PC.
6. Chức năng lập trình người dùng, người dùng có thể ghi lại các bước đo, giúp việc đo lặp lại của các phôi giống nhau nhanh hơn nhiều.
7. Nhiều loại tọa độ có sẵn, trục cực và hình chữ nhật, INC và ABS, công tắc mm / inch.
8. Có bù tuyến tính hoặc bù tuyến tính phần.
9. 100 nhóm bộ nhớ lưu trữ phần tử vĩnh viễn, 10 bộ nhớ tạm thời.
Thông số
Sự chỉ rõ | ||||||
Người mẫu |
| UNIPJ-3015CZ | UNIPJ-3020CZ | UNIPJ-3025CZ |
||
Bàn làm việc | Kích thước của bàn kim loại (mm) | 354 * 228 | 404 * 228 | 450 * 280 |
||
Bàn kính (mm) | 210 * 160 | 260 * 160 | 306 * 196 |
|||
Trục X, hành trình (mm) | 150 | 200 | 250 |
|||
Hành trình trục Y (mm) | 100 | 100 | 150 |
|||
Hành trình trục Z (mm) | 100 | 100 | 100 |
|||
Trọng lượng | 170 | 175 | (Kilôgam) | (Kilôgam) |
||
Kích thước (L * W * H) | (mm) | 780 * 810 * 1120 | 780 * 810 * 1120 | 780 * 810 * 1120 |
||
Đo độ chính xác | (ừm) | (3 + L / 75) | (3 + L / 75) | (3 + L / 75) |
||
Màn hình máy chiếu | Kích thước màn hình (mm) | Ф312 phạm vi đã sử dụng> Ф300 (với đường chéo) |
||||
Phạm vi quay màn hình | 0 ° ~ 360 ° |
|||||
Độ phân giải góc quay | 1 ‵ hoặc 0,01 ° |
|||||
Ống kính | Phóng đại | 10X (tùy chọn) | 20X (tùy chọn) | 50X (tùy chọn) | 100X (tùy chọn) |
|
Chế độ xem đối tượng (mm) | Ф30 | Ф15 | Ф6 | Ф3 |
||
Khoảng cách làm việc (mm) | 77,7 | 44.3 | 77,7 | 77,7 |
||
Chiều cao phôi tối đa | 90mm | 90mm | 90mm | 90mm |
||
Hệ thống đọc kỹ thuật số | Hệ thống xử lý dữ liệu đa chức năng DC-3000 xuất hiện bằng tiếng Anh, có thể được sử dụng để thu thập dữ liệu và đo điểm, đường thẳng, đường tròn, góc và khoảng cách. |
|||||
Sự chiếu sáng | Độ sáng của quá trình truyền và phản xạ: đèn halogen 24V / 150w. |
|||||
Quyền lực | Tổng công suất 110V / 220V (AC) 50 / 60Hz = 400W |
|||||
Làm mát | Bởi những người hâm mộ |
|||||
Phụ kiện | Máy in mini (tùy chọn), Máy dò cạnh (tùy chọn), phần mềm M2D (tùy chọn), v.v., vui lòng tham khảo phụ kiện cho Máy chiếu Hồ sơ để biết thêm chi tiết |
|||||
Bảng hỗ trợ được đề xuất | Tải trọng > 250kg Kích thước: 800 (L) * 550 (H) * 650 (W) mm |
Thông tin công ty
Khách hàng & Đại lý của chúng tôi
Câu hỏi thường gặp |
---|
Q1: Bạn có phải là nhà máy hoặc công ty thương mại? |
A1: Chúng tôi là một nhà máy sản xuất và cung cấp cho bạn câu trả lời nhanh nhất trong 24 giờ. |
Câu hỏi 2: Công ty của bạn chủ yếu trong lĩnh vực nào? |
A2: Chúng tôi chủ yếu sản xuất máy đo thị lực, máy đo tọa độ, đồ đạc CMM & VMM. |
Q3: Làm thế nào để chọn thông số kỹ thuật phù hợp? |
A3: Chỉ cần bạn cho chúng tôi biết sự đa dạng và kích thước của sản phẩm cần đo, đội ngũ chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn thiết bị đo có thông số kỹ thuật phù hợp. |
Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không? |
A4: Hãy chắc chắn!Chúng tôi có thể cung cấp không chỉ các loại máy thông thường mà còn cung cấp các loại máy tùy chỉnh theo nhu cầu của khách hàng. |
Q5: Thời gian bảo hành của bạn là gì? |
A5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm.Chất lượng sản phẩm của chúng tôi rất ổn định và chúng tôi có cải tiến rất nhiều về một số bộ phận có thể bị vỡ.Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi. |
