| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UNIMETRO |
| Chứng nhận: | CE,ISO |
| Số mô hình: | CỰC KỲ |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Discussible |
| chi tiết đóng gói: | Vỏ gỗ |
| Thời gian giao hàng: | 15 ~ 20 ngày làm việc |
| Điều khoản thanh toán: | T/T, L/C |
| Khả năng cung cấp: | 50 mỗi tháng |
| Tên sản phẩm: | Máy đo tầm nhìn | Kích thước: | 1950*1280*1700mm |
|---|---|---|---|
| Phạm vi đo: | 600*500*200mm | Đo độ chính xác: | 2,5+L/200UM |
| Độ lặp lại: | 2,5 | Độ phân giải tỷ lệ tuyến tính: | 0,1um |
| Hệ thống lái xe: | Điều khiển CNC, hệ thống lái servo AC gần, điều khiển, điều khiển chuột hoặc bàn phím | Chiếu sáng: | Có thể lập trình 8 phần đèn LED đèn LED Đèn LED song song |
| Làm nổi bật: | hệ thống đọc dro,đọc dro kỹ thuật số,Máy đo thị lực Tự động lấy nét |
||

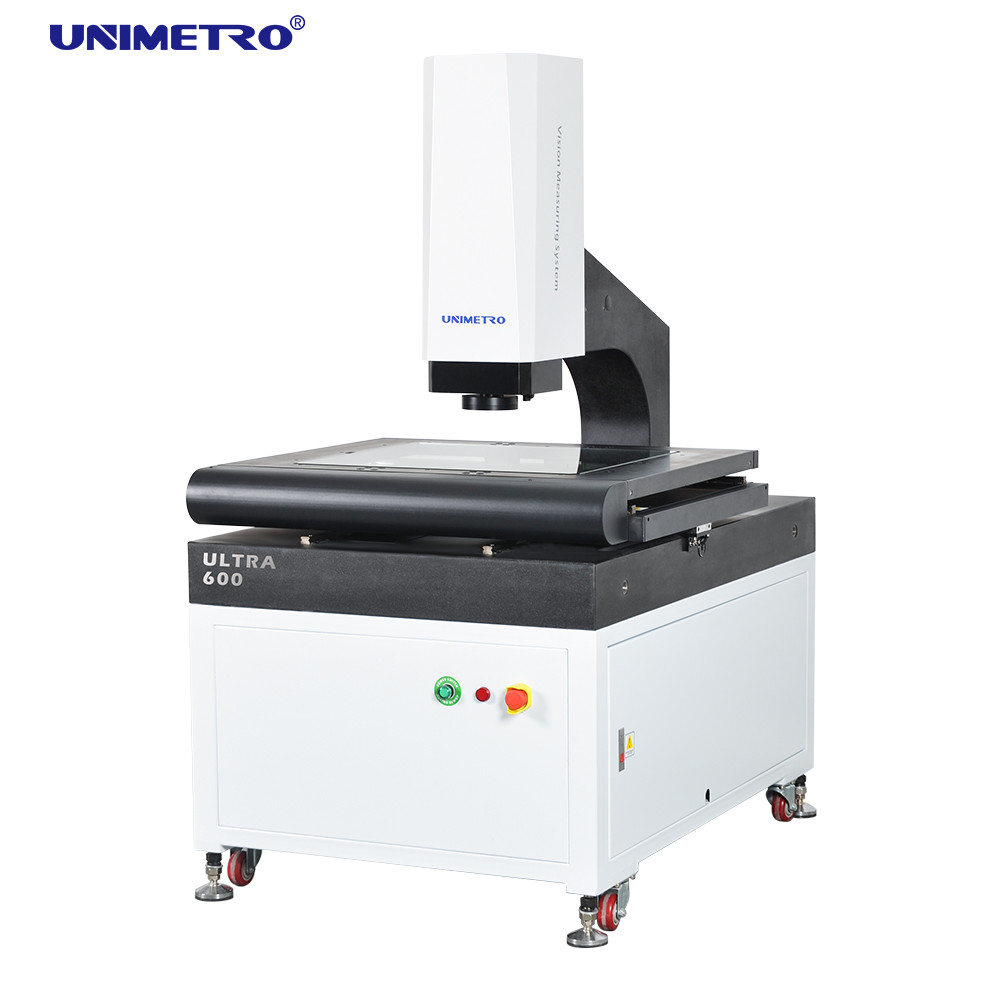

Thiết bị đo quang học ULTRA là một máy đo thị giác hoàn toàn tự động có độ chính xác cao được phát triển cho phép đo GD & T với điều khiển động cơ tự động 3 trục.Nó được trang bị lấy nét tự động, điều khiển ánh sáng tự động, và di chuyển tự động của cấu hình phần cứng và phần mềm để thực hiện phép đo các kích thước tuyến tính và hình học nhanh chóng và chính xác.
Đặc điểm
◆ Kiểm soát chi tiết chất lượng
Ø Cơ sở và cột đá granite, độ ổn định tuyệt vời;
Ø Giai đoạn làm việc nhôm,làm cho điều khiển chuyển động phản ứng nhanh và linh hoạt;
Ø giai đoạn làm việc với xử lý bề mặt oxy hóa cứng chống trầy xước;
Ø Tiêu chuẩn với hướng dẫn tuyến tính chính xác, vít bóng nghiền và động cơ AC servo vv, để đảm bảo độ chính xác và ổn định của hệ thống chuyển động;
Ø Hệ thống điều khiển tích hợp,được nhúng với điều khiển chuyển động,và tất cả các điều khiển tín hiệu như ánh sáng và đọc quy mô tuyến tính, đảm bảo hiệu suất của máy cực kỳ ổn định.
◆ Cấu hình hiệu suất cao
Ø XYZ ba trục điều khiển tự động CNC và định vị chính xác;
Ø 0.1 um thang đường kính chính xác cao để đảm bảo độ chính xác vị trí và độ chính xác đo của hệ thống;
Ø Máy ảnh màu GIGA có độ phân giải cao để đáp ứng nhu cầu quan sát rõ ràng và đo chính xác;
Ø ống kính zoom nhấp chuột độ phân giải cao 6,5 lần, chỉ cần tăng gấp đôi chính xác và điều chỉnh pixel một lần;
Ø Với ánh sáng LED lạnh có thể lập trình bề mặt 5 vòng 8 phân vùng và ánh sáng LED đường viền song song và điều chỉnh ánh sáng thông minh tích hợp,nó có thể tự động điều khiển độ sáng trong 8-division và nhận ra 256 mức độ điều chỉnh độ sáng thông minh.
◆ Có khả năng mở rộng
ØNhiều loại cảm biến không tiếp xúc và hệ thống cố định nhanh là tùy chọn,có thể đáp ứng yêu cầu đo lường khác nhau từ các khách hàng khác nhau
ØÁnh đèn vòng LED màu có sẵn cho loạt ULTRA, làm cho loạt linh hoạt và mạnh mẽ hơn cho các bộ phận khác nhau với các loại vật liệu hoặc hình dạng khác nhau,cung cấp ứng dụng đo lường mạnh hơn.
ØNhờ khả năng mở rộng linh hoạt của loạt ULTRA, nó tương thích với đầu dò cảm ứng, cảm biến đo không tiếp xúc và cánh tay robot, tăng hiệu quả đo rất cao.
Chức năng giới thiệu
- Phần mềm có thể tự động xác định đường thẳng, vòng tròn, chẳng hạn như các yếu tố và đo chúng tự động.
- Phần mềm cung cấp các chức năng xử lý thông minh như cảnh báo màu đỏ ngoài mức dung nạp, tạm dừng ngoài mức dung nạp, tạm dừng thất bại đo, đo thủ công, bỏ qua thực hiện,thi hành bắt buộc, vv
- Phần mềm cung cấp chức năng thiết lập điểm ngắt, có thể thực hiện chuyển đổi thông minh giữa đo thủ công và đo tự động.
- Chức năng đo laser mạnh mẽ có thể dễ dàng nhận ra các vấn đề như đo lường độ phẳng tốc độ cao, bump nhỏ, điểm rãnh, góc V và quét bề mặt cong chính xác cao.
- Phần mềm cung cấp chức năng chỉ báo làm mờ phụ để tránh lỗi do cường độ ánh sáng và cải thiện độ chính xác và hiệu quả của máy thử nghiệm.
Các thông số
| Mô hình |
Ultra 300 |
Ultra 400 |
ULTRA 500 |
Ultra 600 |
|
|
X/Y-axis Travel ((mm) |
300x200 |
400x300 |
500x400 |
600x500 |
|
|
Trục Z Di chuyển |
200mm (có thể được nâng theo yêu cầu của khách hàng) |
||||
|
Trục X/Y/Z-3 Scale tuyến tính |
Độ phân giải quy mô tuyến tính kính: 0.1um |
||||
|
Chế độ hướng dẫn |
Hướng dẫn tuyến tính chính xác, hướng dẫn trượt hai đường. |
||||
|
Chế độ hoạt động |
Bộ điều khiển joystick, hoạt động chuột, chương trình phát hiện tự động. |
||||
|
Độ chính xác |
Trục XYZ:≤2,5+L/200um |
||||
|
Khả năng lặp lại |
±2,5m |
||||
|
Hệ thống video |
CCD |
Máy ảnh CCD màu độ cao 1/3" |
|||
|
Kính kính |
6.5X tiếp tục nhấp vào ống kính zoom; Lượng phóng đại quang học: 0.7X-4.5X; Lượng phóng to video: 26X ~ 172X ((21.5"monitor) |
||||
|
Hệ thống chiếu sáng |
Bề đường |
Ánh sáng đường viền song song LED |
|||
|
Bề mặt |
0~255 Ánh sáng bề mặt LED 5 vòng 8 phân vùng có thể điều chỉnh không bước |
||||
|
Tăng kích thước |
0.7X~4.5X |
||||
|
Phần mềm đo lường |
UNIMETRO 2D Phần mềm đo lường hoàn toàn tự động |
||||
|
Khả năng tải |
±2,5m |
||||
|
Môi trường làm việc |
25kg |
||||
|
Cung cấp điện |
Nhiệt độ 20 °C ± 2 °C, Phạm vi độ ẩm < 2 °C / giờ, độ ẩm 30 ~ 80%, rung động < 0,002g, < 15Hz |
||||
|
Ddimension ((W*D*H) ((mm) |
220V/50Hz/10A |
||||
|
Ddimension ((W*D*H) ((mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
Trọng lượng ròng ((kg) |
380 |
450 |
600 |
800 |
|
Thông tin công ty
Khách hàng và đại lý của chúng tôi
| Câu hỏi thường gặp |
|---|
| Q1: Bạn là một nhà máy hay một công ty thương mại? |
| A1: Chúng tôi là một nhà máy và cung cấp cho bạn câu trả lời nhanh nhất trong 24 giờ. |
| Q2: Công ty của bạn chủ yếu làm gì? |
| A2: Chúng tôi chủ yếu sản xuất Máy đo Vision, Máy đo phối hợp,CMM & VMM vật cố định vv. |
| Q3: Làm thế nào để chọn thông số kỹ thuật thích hợp? |
| A3: Miễn là bạn cho chúng tôi biết loại và kích thước của sản phẩm để được đo, nhóm chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn về dụng cụ đo của các thông số kỹ thuật phù hợp. |
| Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không? |
| A4: Hãy chắc chắn! Chúng tôi có thể cung cấp không chỉ máy điển hình, mà còn là các máy tùy chỉnh cho nhu cầu của khách hàng. |
| Q5: Thời gian bảo hành của bạn là bao lâu? |
| A5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm. chất lượng sản phẩm của chúng tôi là rất ổn định, và chúng tôi có Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi |
