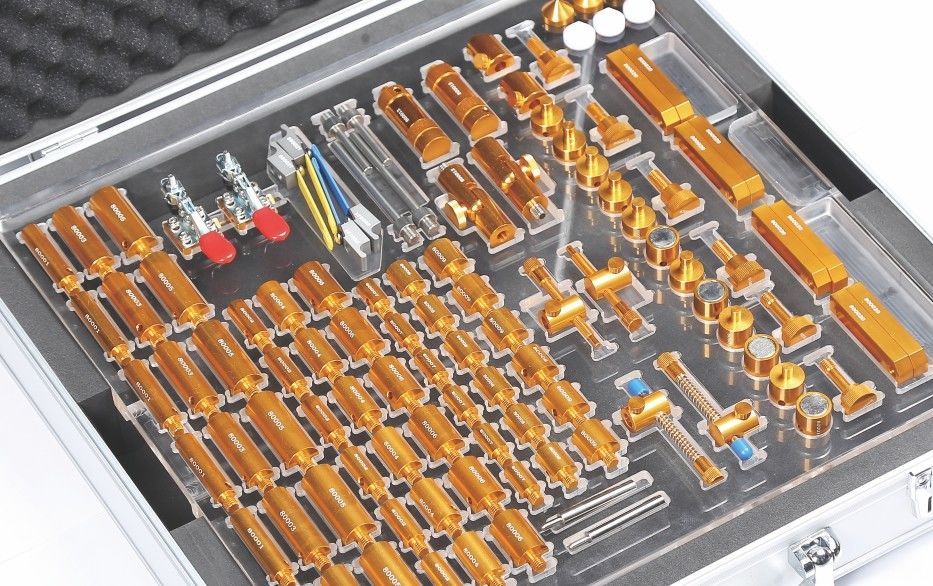

Bộ dụng cụ làm việc CMM 6061 nhôm mô-đun cho thử nghiệm lắp ráp điện tử chính xác
Bộ máy CMM chất lượng cao / Máy đo phối hợp
Các thiết bị cố định CMM dòng FlexFix được thiết kế để cải thiện khả năng tái tạo và độ chính xác trong các quy trình kiểm tra bằng cách cung cấp các thiết lập cố định nhanh chóng và lặp lại cho các thành phần.Các hệ thống mô-đun này có thể được mở rộng để đáp ứng các yêu cầu cụ thể, cung cấp các giải pháp cố định hoàn chỉnh cho các bộ phận có kích thước, hình dạng hoặc vật liệu.
Ứng dụng
FlexFix được sử dụng rộng rãi trong nhiều ngành công nghiệp bao gồm điện tử, hàng không vũ trụ, ô tô, nhựa và chăm sóc y tế.các công cụ này làm cho các quy trình đo lường linh hoạt, lặp lại và chuẩn hóa.
Lợi ích của thiết bị cố định mô-đun
Hệ thống FlexFix có các tấm cố định với các phụ kiện sợi M8 có sẵn trong các kích thước tiêu chuẩn khác nhau.những tấm này đảm bảo độ tin cậy của hệ thốngCác giải pháp cố định hoàn hảo có thể được lắp ráp nhanh chóng mà không cần công cụ, tăng thông lượng và tránh sự chậm trễ kiểm tra.
Lựa chọn dụng cụ lắp ráp
Thiết bị CMM dòng FlexFix được bán dưới dạng bộ khởi động chứa một bảng cơ sở và một bộ thành phần toàn diện.Người sử dụng nên chọn kích thước tấm cơ sở dựa trên kích thước máy CMM của họ và các yêu cầu đo lường cụ thể.
Các thành phần cố định CMM
Các thành phần FlexFix được thiết kế để giữ các bộ phận vững chắc với lực tối thiểu cần thiết và không cần các công cụ đặc biệt.Thiết kế thông minh ngăn ngừa thiệt hại hoặc biến dạng cho các bộ phận đo trong khi cho phép kết hợp cố định linh hoạt và đường dẫn thăm dò rõ ràng cho phép đo 3D.
Các tấm cơ sở CMM
Nhiều kích thước tấm nền chứa các máy CMM khác nhau và các yêu cầu gắn các thành phần.và đánh dấu bằng laser để đảm bảo độ chính xác caoCác kích thước tùy chỉnh và mô hình lỗ sợi có sẵn.
Kích thước đĩa có sẵn
- 400 × 300mm, lỗ mài M8
- 400×400mm, lỗ mài M8
- 500 × 500mm, lỗ mài M8
- 600 × 600mm, lỗ mài M8
- Các kích thước tùy chỉnh khác có sẵn
Các thông số sản phẩm
| Tên sản phẩm |
Nhãn |
Số lần sử dụng |
| 12×50mm ngã ba | 80001 | 6 |
| 12×30mm ngã ba | 80002 | 6 |
| 16×50mm ngã ba | 80003 | 6 |
| 16×30mm ngã ba | 80004 | 6 |
| 20×50mm ngã ba | 80005 | 6 |
| 20×30mm ngã ba | 80006 | 6 |
| 12×20mm ngã ba | 80007 | 6 |
| 16×20mm ngã ba | 80008 | 6 |
| 20×20mm ngã ba | 80009 | 6 |
| Khớp trục điều chỉnh | 800012 | 2 |
| Đứng jack điều chỉnh | 800013 | 2 |
| Nam châm | 800014 | 4 |
| Pin Standoff | 800015 | 2 |
| Bộ điều chỉnh | 800016 | 6 |
| Vít ván đáy | 800017 | 2 |
| Vít | 800019 | 2 |
| Slide điều chỉnh | 800020 | 8 |
| Kẹp căng | 800021 | 4 |
| Hỗ trợ kẹp căng ngắn | 800023 | 2 |
| Hỗ trợ kẹp căng dài | 800024 | 2 |
| Khối nón | 800025 | 3 |
| Xương nylon | 800026 | 3 |
| Máy kéo vít | 800027 | |
