| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Unimetro |
| Chứng nhận: | CE ISO |
| Số mô hình: | HE652 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | usd32500-usd37500/set |
| chi tiết đóng gói: | vỏ gỗ |
| Thời gian giao hàng: | 15 ngày |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
| Kích thước: | 1700*1180*1750mm | Trọng lượng tịnh: | 1500kg |
|---|---|---|---|
| X/Y du lịch: | 500x600 | Sự chính xác: | ≤3+l/200um |
| Độ lặp lại: | 3um | ||
| Làm nổi bật: | Hệ thống quan sát độ phân giải cao để đo lường,Hệ thống quan sát cổng di động để đo lường,Hệ thống đo lường kỹ thuật số độ phân giải cao |
||

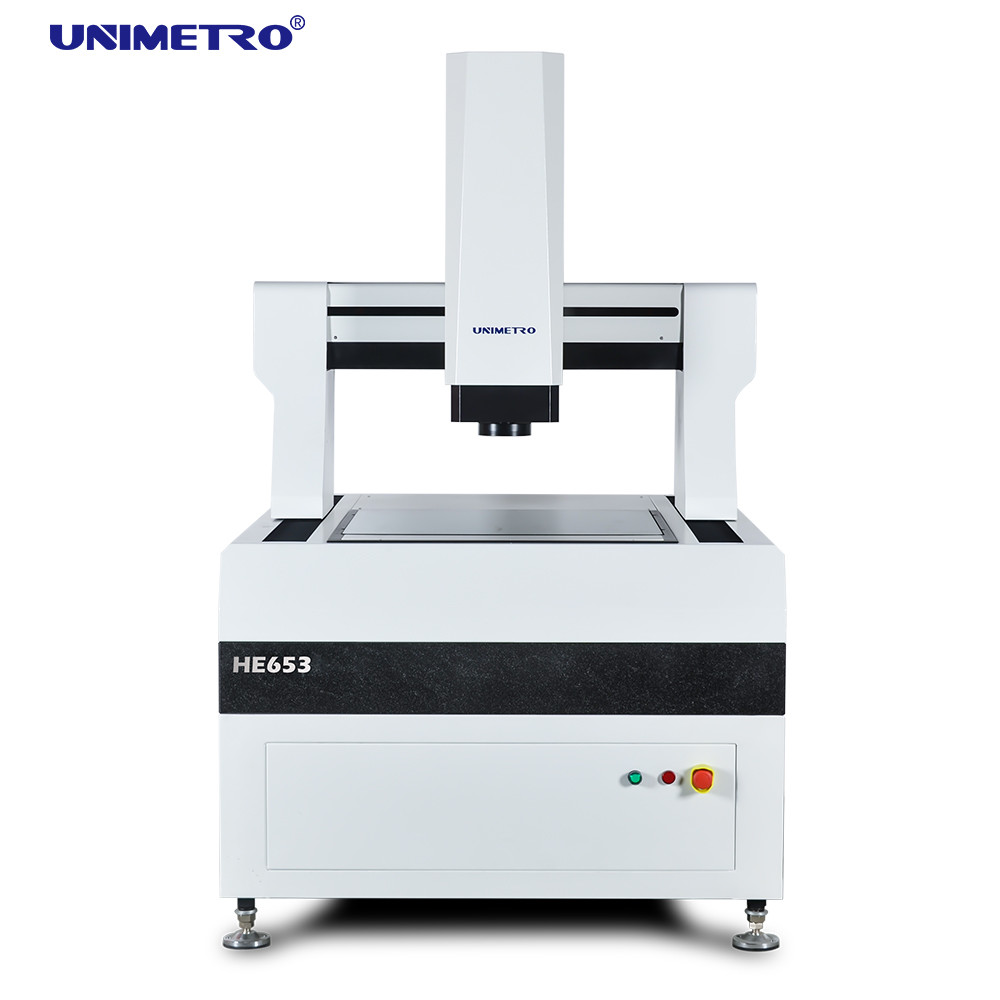

Các hệ thống đo thị giác kiểu gantry chính xác cao của loạt HE kết hợp độ chính xác và hiệu quả, cung cấp phép đo tốc độ cao cho các yếu tố hình học của các bộ phận khác nhau.Các hệ thống này được sử dụng rộng rãi trên nhiều ngành công nghiệp bao gồm PCB, ván ván đồng, tấm thủy tinh, mô-đun LCD và vật liệu cách nhiệt.
Phân tích các yếu tố hữu hạn đã được kết hợp vào quy trình thiết kế loạt HE, đảm bảo độ cứng cao và cấu trúc cơ học chính xác.Cơ sở máy sử dụng một cấu trúc kiểu cầu chuyển động khung đóng, cung cấp tính đơn giản, khả năng tải cao và hiệu suất chuyển động tối ưu.
Máy đo tầm nhìn lớn của chúng tôi được hỗ trợ bởi các khả năng phần mềm mạnh mẽ:
| Mô hình | HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
|---|---|---|---|---|---|---|
| X,Y Đi bộ (mm) | 500×600 | 600×800 | 800 × 1000 | 1000×1200 | 1200×1500 | 1200×1800 |
| Đường đi theo trục Z (mm) | 200 (có thể tăng theo yêu cầu của khách hàng) | |||||
| Khả năng tải | Khoảng 35 kg | |||||
| Kích thước (mm) | 1700×1180×1750 | 1700×1280×1750 | 1900×1480×1750 | 2100×1680×1750 | 2500×1880×1750 | 2700×1880×1750 |
| Trọng lượng (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| Nghị quyết | 0.5μm (0,1μm tùy chọn) | |||||
| Máy ảnh | Máy ảnh kỹ thuật số 2M HD GIGA | |||||
| Ống kính zoom | Ống kính phóng to tự động chuyên nghiệp (1 ~ 10X phóng to) | |||||
| Tăng kích thước video | 18 ~ 195X (biến đổi tùy theo mô hình máy ảnh; phóng to thực tế tùy thuộc vào dữ liệu đo) | |||||
| FOV | 8.1 ~ 1.3mm (biến đổi tùy theo sự kết hợp máy ảnh / ống kính; trường nhìn thực tế tùy thuộc vào dữ liệu đo) | |||||
| Độ chính xác* | ≤ (3+L/200) μm | |||||
| Ánh sáng | Ánh sáng bề mặt LED có thể lập trình 5 vòng 8 phần (Ánh sáng vòng 40 phần, ánh sáng đồng trục, ánh sáng vòng đa màu di động tùy chọn) | |||||
