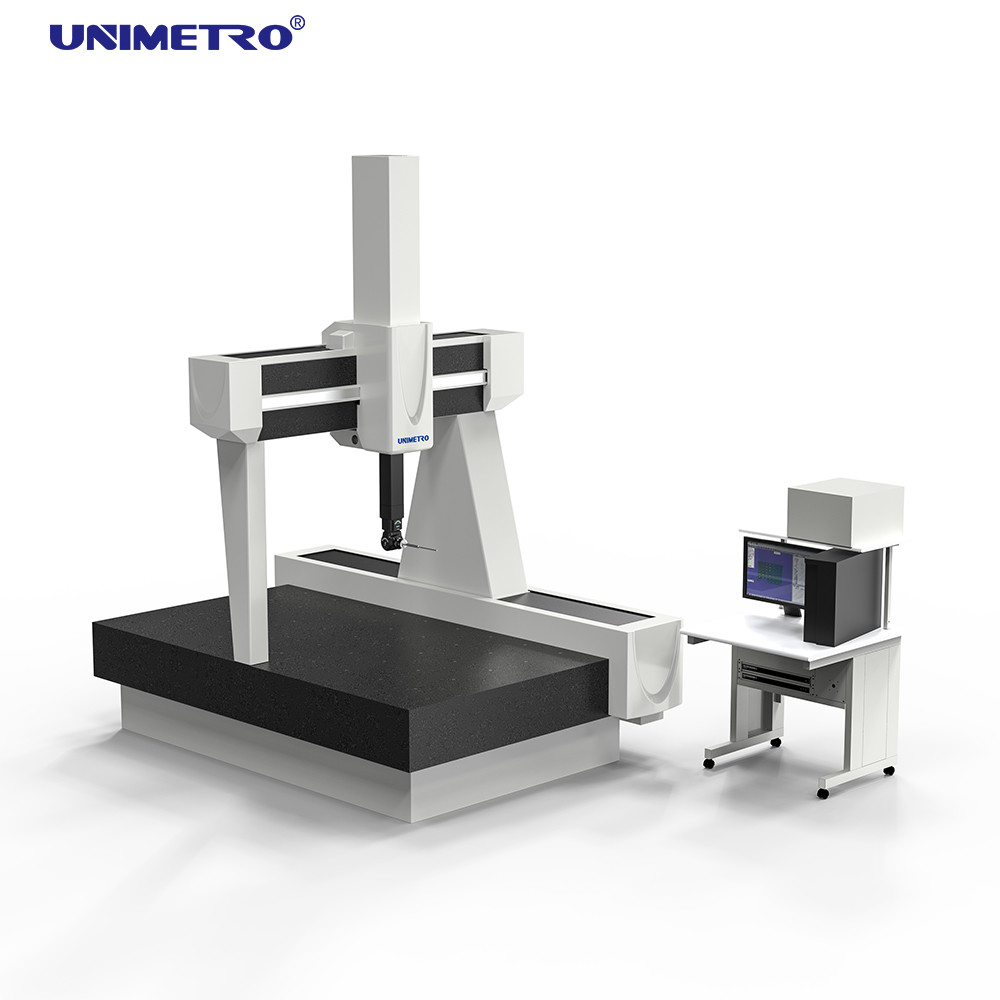

Máy đo tọa độ 3D CMM đơn khung với hành trình lớn

Tổng quan về sản phẩm

"Krypton" là máy đo ba tọa độ quy mô lớn, độ tin cậy cao, với thiết kế cao đơn phương độc đáo.Dựa trên khái niệm thiết kế mô-đun phổ quát, nó đảm bảo độ tin cậy cao cho tất cả các loại máy đo tọa độ và dễ bảo trì.Dụng cụ đo ba tọa độ với các thông số kỹ thuật khác nhau của mô hình này bao gồm một đường ray kéo dài hơn 10m, có thể được lắp đặt dưới bề mặt đất.Dòng thiết bị đo ba tọa độ Krypton hỗ trợ nhiều phương pháp đo khác nhau, bao gồm cảm ứng Gửi phép đo đầu dò kỹ thuật số, quét đầu dò analog tiếp xúc liên tục và quét đầu dò laser, tất cả các tùy chọn đầu dò này hoàn toàn có thể hoán đổi cho nhau, giúp hàng nghìn phép đo hình học và miễn phí -hình dạng các bộ phận.

CÁC THÔNG SỐ KỸ THUẬT

Ứng dụng tiêu biểu

· Các bộ phận hàng không và các bộ phận cấu trúc
· Bánh răng lớn
· Tua bin hơi lớn cho nhà máy điện
· Động cơ hàng hải và cánh quạt
· Các bộ phận đào tạo

Đặc trưng

Cấu trúc đường ray nâng cao-độ chính xác ổn định và được cải thiện đáng kể:
Việc sử dụng kiểu cầu cạn một bên trên máy đo 3 tọa độ giúp giảm đáng kể sai số Abbe, độ chính xác cao hơn và độ ổn định cũng được cải thiện đáng kể.
Đường dẫn hướng ba trục được bao bọc hoàn toàn, tất cả vật liệu đá granit:
Chúng tôi được trang bị ray dẫn hướng kèm theo trên tất cả các máy, có thể ngăn ngừa hư hỏng đường ray do bụi bên ngoài bào mòn và được bảo vệ khỏi ô nhiễm và nhiệt độ.Điều này đặc biệt quan trọng đối với môi trường khắc nghiệt.Cả ba trục đều được làm bằng đá granit chống ăn mòn và có cùng hệ số giãn nở nhiệt nên độ chính xác cao hơn!

Phần mềm

Rational - DMIS là một gói phần mềm đo lường 3D tích hợp quy mô lớn mới được phát triển.Ngoài việc phát triển và thiết kế phần mềm, có tính đến các yêu cầu của người mới bắt đầu học và sử dụng phần mềm dễ dàng và người dùng cấp cao đối với chức năng của phần mềm, quan trọng hơn, nó trở thành một mô hình của phần mềm đo lường CMM tiêu chuẩn hóa.
Các chương trình DMIS hợp lý được thiết kế với nhân DMIS nguyên bản và đầy đủ cho đến phiên bản 5.0 của DMIS, khác hoàn toàn với cái gọi là "hỗ trợ DMIS" (nhân không phải là DMIS).Như chúng ta đã biết, DMIS đã trở thành tiêu chuẩn ISO (ISO 22093: 2003)
