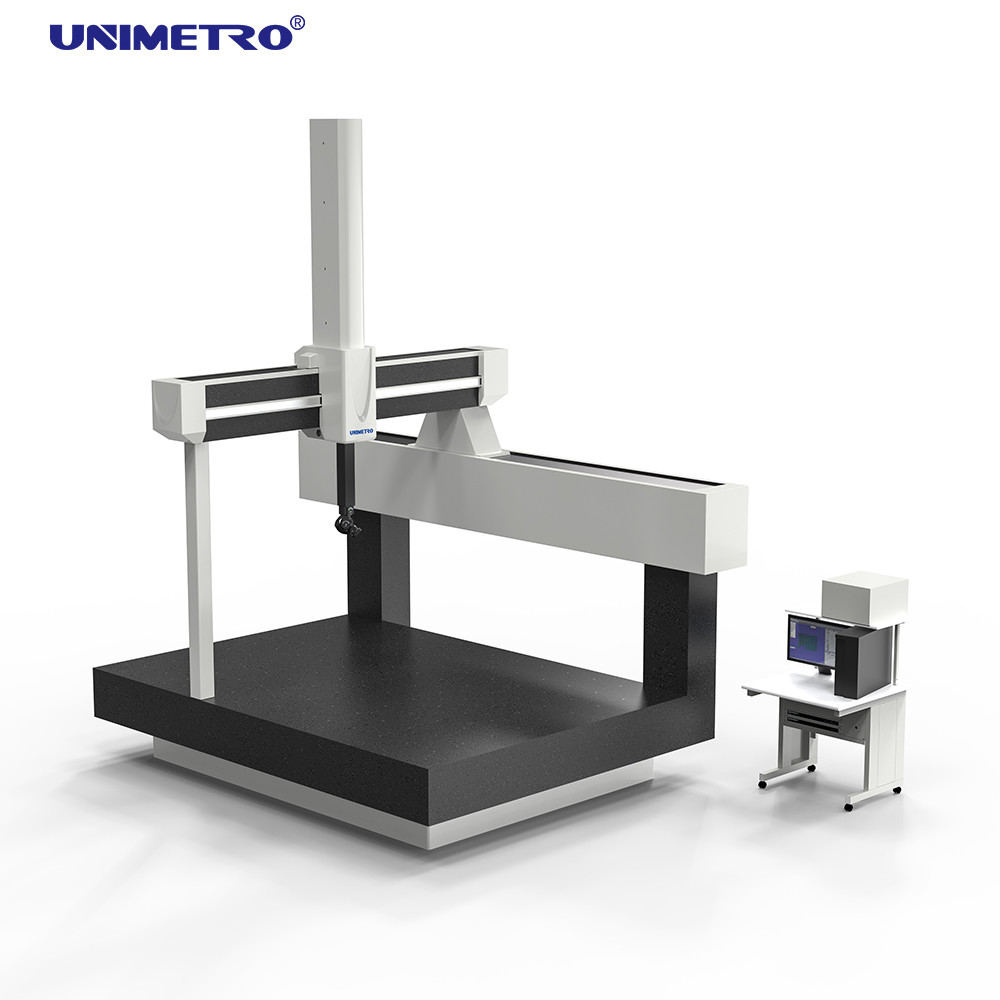

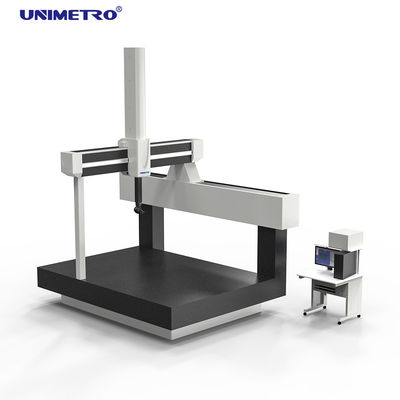

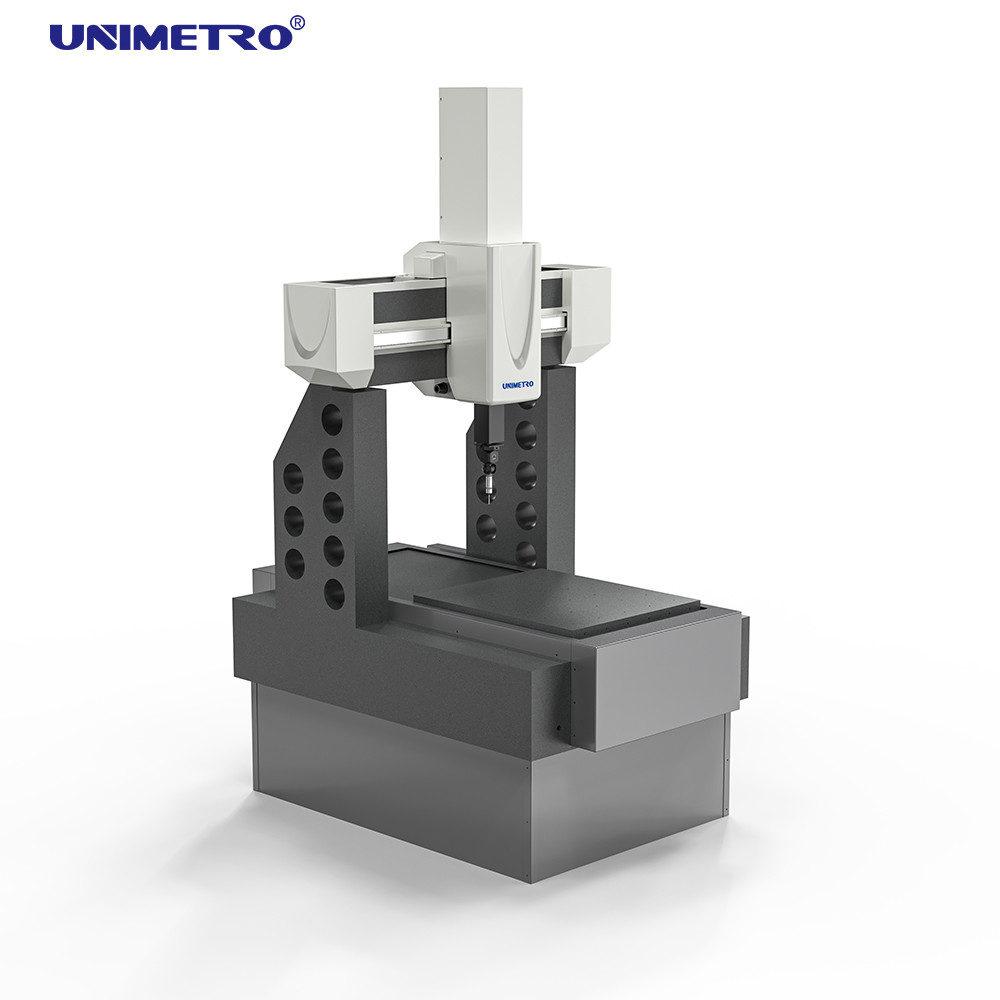

Máy đo tọa độ 3D có cấu trúc chùm gốm để tăng độ chính xác
Thiết kế chùm gốm máy đo tọa độ 3D với độ chính xác cao hơn
Tổng quan sản phẩm
Máy đo tọa độ Neon series áp dụng thiết kế gốm sáng tạo để đạt được khả năng quét và phát hiện độ chính xác cực cao.Đặc biệt phù hợp với nhu cầu ứng dụng của các sản phẩm chính xác cao trong điện tửMáy đo ba tọa độ độc đáo này có thể được trang bị nhiều đầu dò ba tọa độ.
Các thông số kỹ thuật
| Tên sản phẩm |
Khoảng cách di chuyển (mm) |
Độ chính xác (um) |
| Chiếc máy đo phối hợp kiểu Gantry CMM cho kiểm tra ô tô |
Trục X: 600-1000
Trục Y: 600
Trục Z: 600 |
MPEe: 0,9+L/350um
MPEp: 0.9um |
Trục X: 800-1500
Trục Y: 800
Trục Z: 700 |
- |
Trục X: 1000-3000
Trục Y: 1000
Trục Z: 800 |
- |
Trục X: 1500-4000
Trục Y: 1200
Trục Z: 1000 |
- |
Hệ thống phần mềm
đo SW:Rational-DMIS phiên bản nâng cao (CAD)
Hướng dẫn:Hướng dẫn + đĩa
Hệ thống điều khiển & Hệ thống thăm dò
Hệ thống điều khiển:Bao gồm joystick, hệ thống điều khiển RENISHAW, bao gồm joystick MCU
Thiết bị thăm dò:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Stylus thăm dò:RENISHAW M2 M3 stylus
Các ứng dụng điển hình
- Các bộ phận động cơ và hộp số xe ô tô
- Blades, động cơ và các bộ phận máy bay
- Kỹ thuật chính xác chung
- Sản xuất thuốc
Các đặc điểm chính
Nền tảng làm việc
Nền tảng đá granit chất lượng cao, đường ray hướng dẫn đuôi chim chính xác
Nền tảng làm việc đá granite đóng vai trò là nền tảng của máy, với chất lượng trực tiếp ảnh hưởng đến hiệu suất tổng thể.Nền tảng được xây dựng từ vật liệu đá granite kết hợp với đường ray hướng dẫn đuôi chim chính xác, giảm hiệu quả rung động máy và tăng hiệu suất tổng thể.
Hướng dẫn ba trục
Hoàn toàn đóng, sợi sợi gốm, trục
Cả hai trục X và Z đều có cấu trúc gốm, cung cấp khả năng chống gỉ, độ cứng tuyệt vời, hệ số mở rộng nhiệt nhỏ hơn và độ chính xác cao hơn.
Chốt đệm
Cơ chế giảm áp thụ động kép
Máy đo tọa độ thường được sử dụng trong các nhà máy sản xuất, nơi rung động từ máy móc hoặc phương tiện vận chuyển gần đó có thể ảnh hưởng đến độ chính xác.Trong khi tạo ra nền tảng chống động đất là một giải pháp cơ bảnBộ đệm ba tọa độ của chúng tôi có kết hợp cấu trúc damping thụ động kép để ngăn chặn tác động của rung tần thấp,đảm bảo độ chính xác đo lường trong khi giảm nhu cầu về các biện pháp nền tảng chống động đất rộng rãi.
Phần mềm
Rational-DMIS là một gói phần mềm đo lường 3D tích hợp quy mô lớn mới được phát triển.cũng như các yêu cầu chức năng của người dùng tiên tiếnQuan trọng hơn, nó đại diện cho một mô hình tiêu chuẩn hóa phần mềm đo CMM.
Các chương trình DMIS hợp lý được thiết kế với lõi DMIS đầy đủ và gốc cho đến phiên bản 5.0 của DMIS, khác biệt cơ bản với cái gọi là "DMIS hỗ trợ" (nơi lõi không phải là DMIS).Như được công nhận rộng rãi, DMIS đã trở thành một tiêu chuẩn ISO (ISO 22093:2003).
Hình ảnh sản phẩm
Khách hàng và đại lý của chúng tôi
Câu hỏi thường gặp
Q1: Bạn là một nhà máy hoặc công ty thương mại?
A1: Chúng tôi là nhà máy và cung cấp phản hồi trong vòng 24 giờ.
Q2: Công ty của bạn sản xuất chủ yếu những gì?
A2: Chúng tôi chủ yếu sản xuất Máy đo tầm nhìn, Máy đo phối hợp, vật cố CMM & VMM và thiết bị liên quan.
Q3: Làm thế nào để chọn thông số kỹ thuật thích hợp?
A3: Chỉ cần thông báo cho chúng tôi về sự đa dạng và kích thước của các sản phẩm được đo, và nhóm chuyên nghiệp của chúng tôi sẽ đề nghị các dụng cụ đo với các thông số kỹ thuật phù hợp.
Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không?
A4: Chắc chắn! Chúng tôi cung cấp cả máy tiêu chuẩn và các giải pháp tùy chỉnh phù hợp với yêu cầu của khách hàng.
Q5: Thời gian bảo hành của bạn là bao lâu?
A5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm. Chất lượng sản phẩm của chúng tôi rất ổn định, và chúng tôi đã cải thiện đáng kể các bộ phận có thể vỡ. Bạn có thể tự tin vào chất lượng sản phẩm của chúng tôi.
