| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | Unimetro |
| Chứng nhận: | CE ISO |
| Số mô hình: | HE652 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | usd32500-usd37500/set |
| chi tiết đóng gói: | Vỏ gỗ |
| Thời gian giao hàng: | 15 ngày |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 30 bộ mỗi tháng |
| dimension: | 1700*1180*1750mm | net weight: | 1500kg |
|---|---|---|---|
| X/Y travel: | 500x600 | accuracy: | ≤3+L/200um |
| Repeatability: | 3um | ||
| Làm nổi bật: | Máy đo thị lực PCB,Máy đo thị lực hoàn toàn tự động,Máy đo thị lực đầu dò cảm ứng |
||

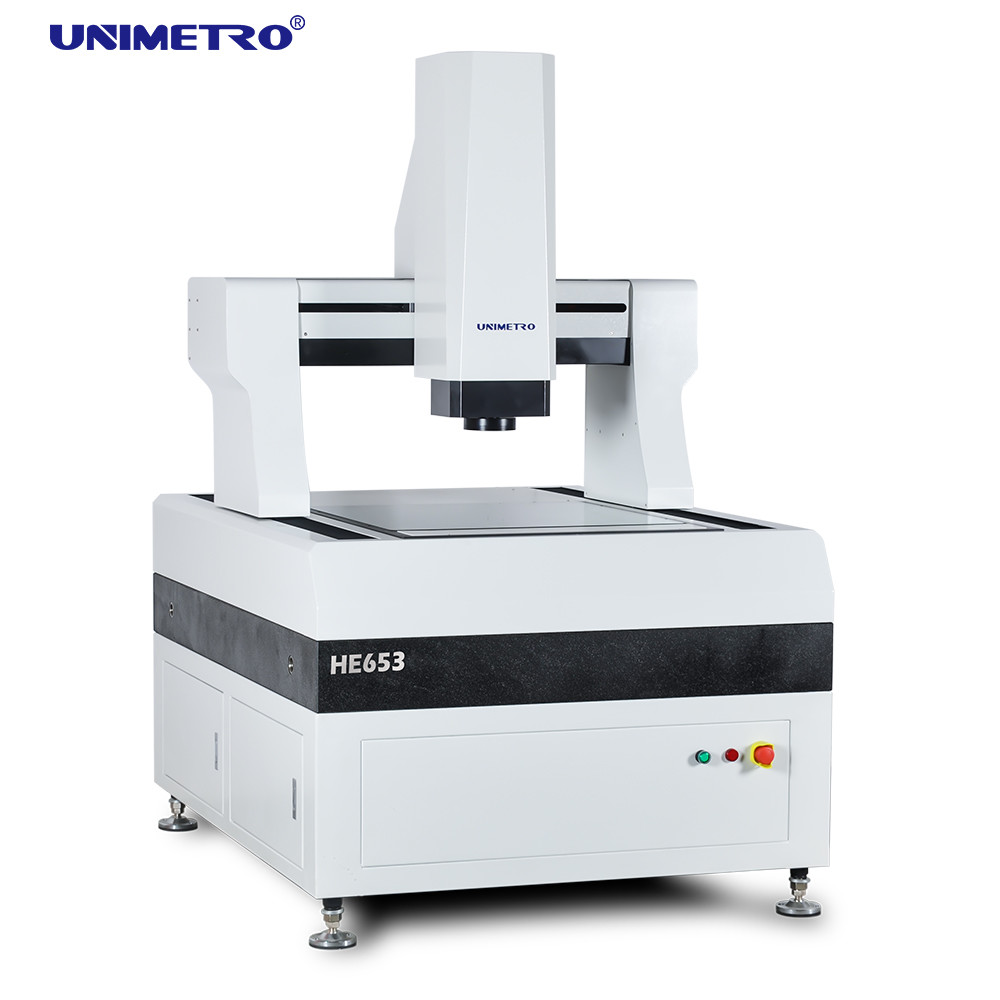

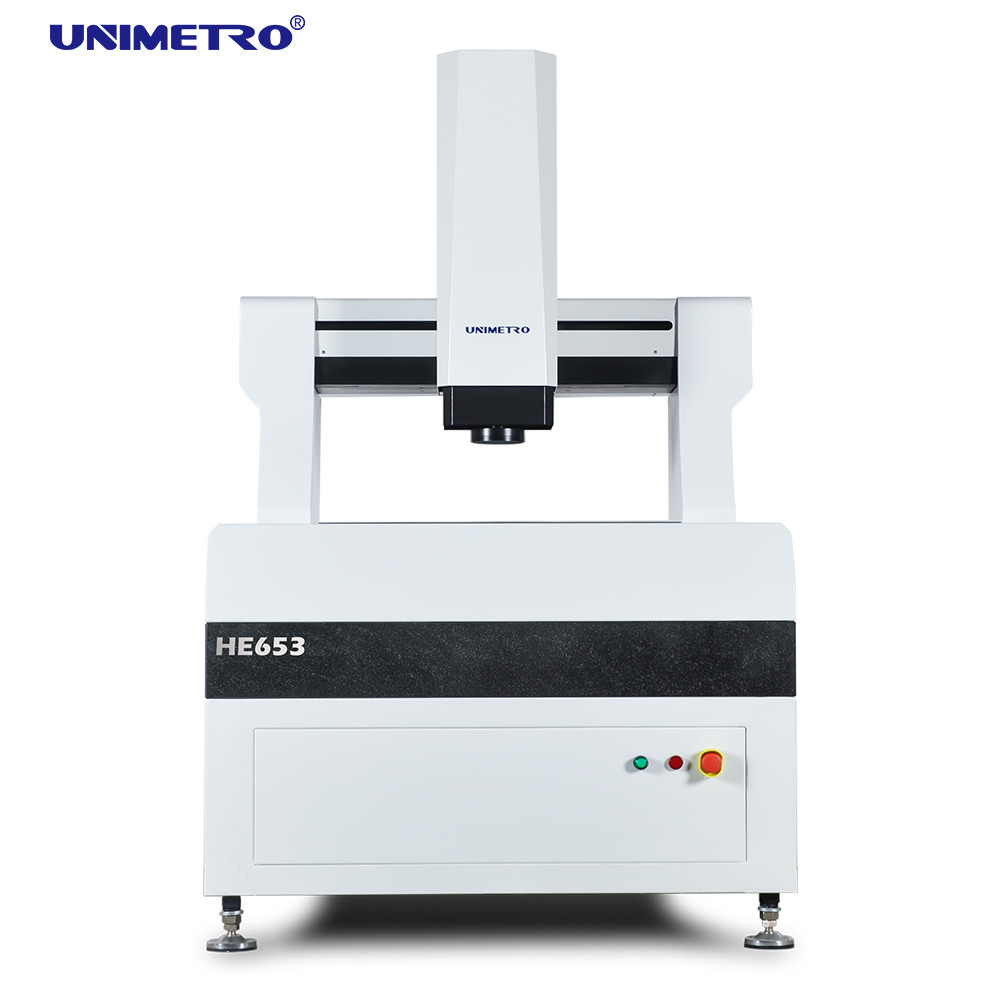

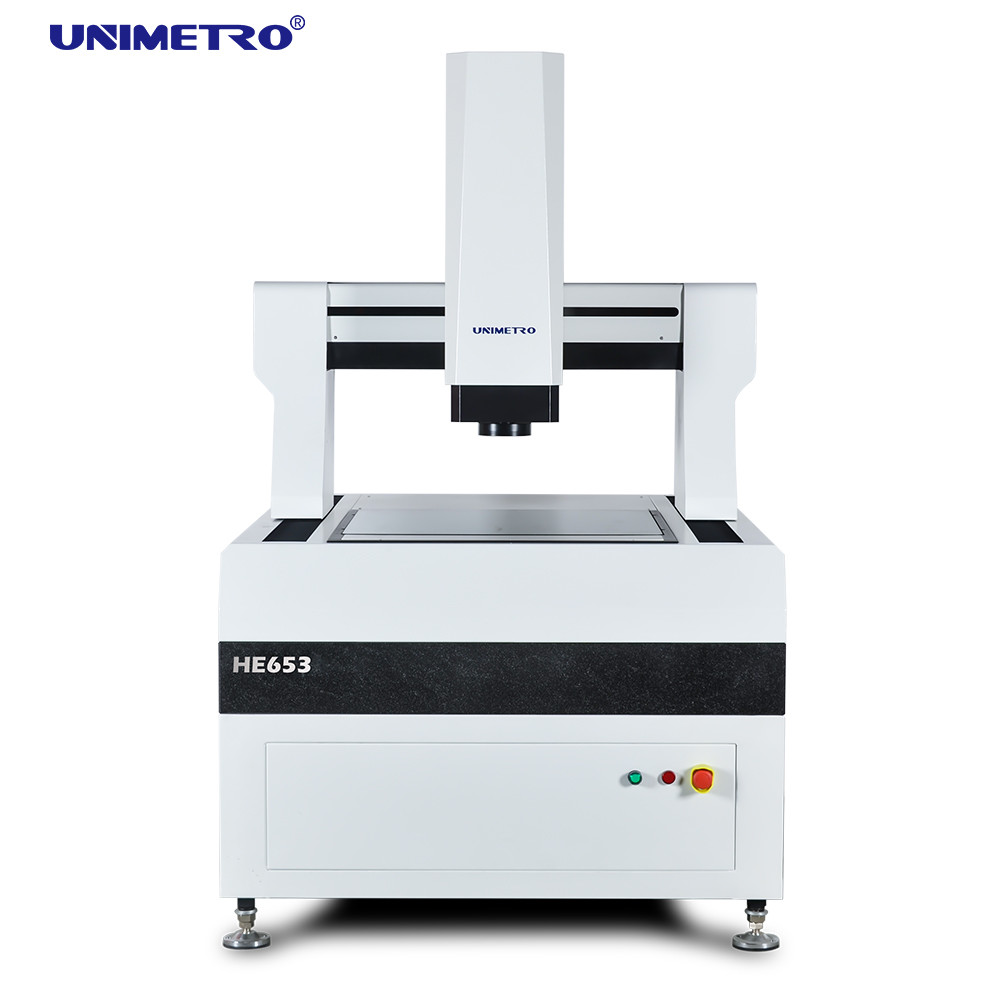

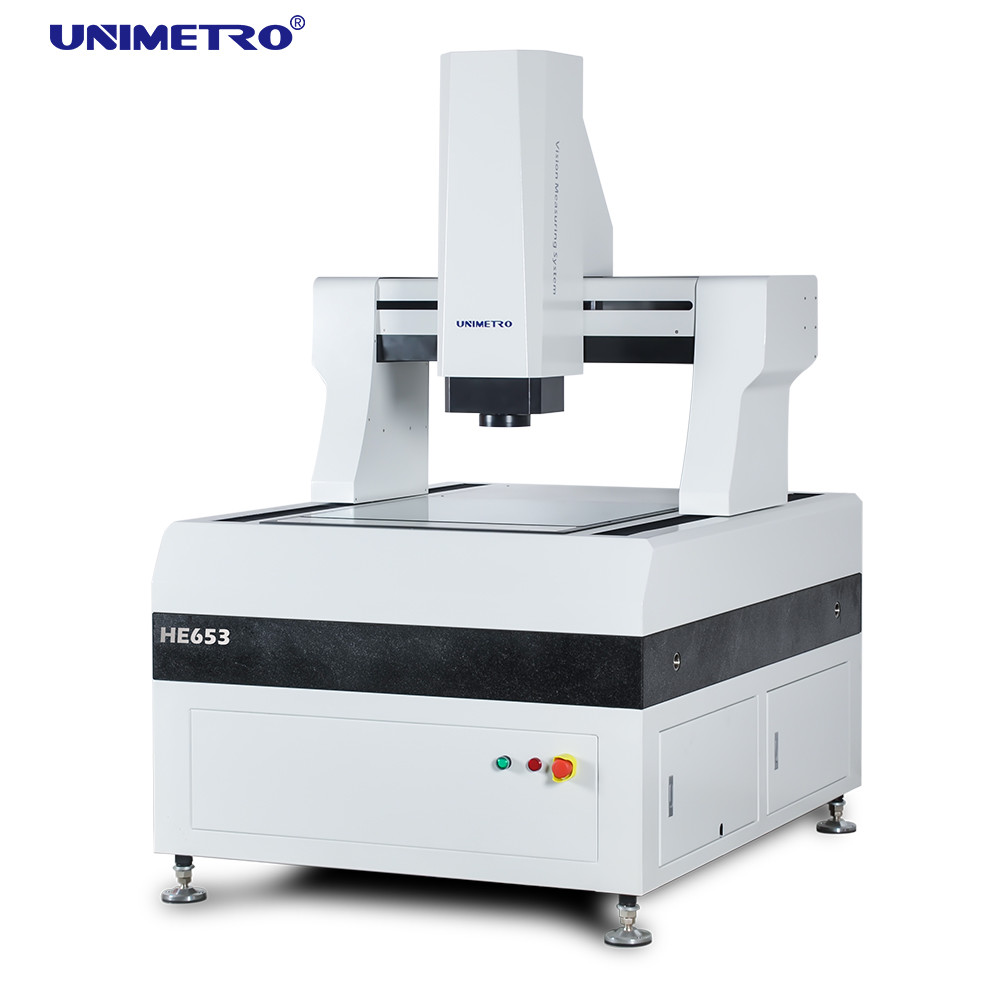

Các hệ thống đo thị giác chính xác cao của dòng HE kết hợp độ chính xác cao và hiệu quả cao,cung cấp đo tốc độ cao cho các yếu tố hình học của các loại bộ phận khác nhau.Dòng HE được sử dụng rộng rãi trong các ngành công nghiệp và sản phẩm khác nhau như PCB, vải mạ đồng, tấm thủy tinh,module LCD,vật liệu cách nhiệt vv
Phân tích các yếu tố hữu hạn được giới thiệu trong quy trình thiết kế của loạt HE, đảm bảo độ cứng cao và cấu trúc cơ học chính xác.Cơ sở máy đang sử dụng khung đóng cấu trúc loại cầu di động, đơn giản và cung cấp khả năng tải cao và hiệu suất chuyển động tốt nhất.
Tính năng của máy đo tầm nhìn PCB:

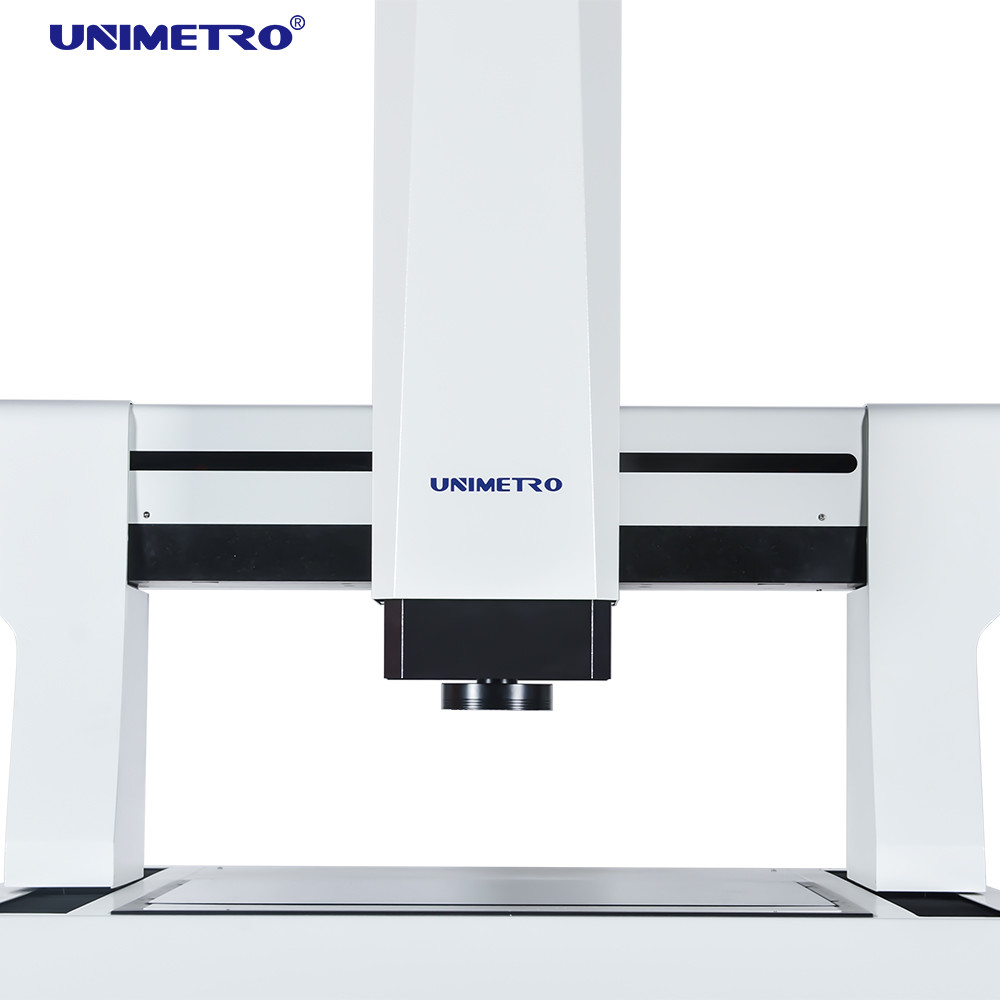

>> cấu trúc gantry di động và phần làm việc được cố định khi đo;
>> Quá axis CNC hoàn toàn tự động kiểm soát vòng kín, đo hoàn toàn tự động;
>> 000 lớp đá granit cơ sở và vạch, ổn định và đáng tin cậy;
>> Mở dây thừng lưới với độ phân giải 0,1 um, độ chính xác cao và ổn định tốt;
>> Đường sắt hướng dẫn tuyến tính chính xác, vít quả bóng lớp mài và động cơ hỗ trợ AC Panasonic đảm bảo sự ổn định của độ chính xác vị trí của hệ thống chuyển động máy;
>> Máy ảnh màu có độ phân giải cao để đáp ứng yêu cầu quan sát rõ ràng và đo lường ổn định;
>> 6.5x ống kính zoom tự động liên tục, zoom tự động chính xác, một sửa lỗi pixel là đủ;
>> Nguồn ánh sáng bề mặt LED 8 vùng có thể lập trình 5 vòng và hệ thống nguồn ánh sáng đường viền LED song song truyền có thể nhận ra điều chỉnh độ sáng 256 cấp độ một cách thông minh;
>> Máy thăm dò tiếp xúc nhập khẩu được cấu hình để thực hiện phép đo 3D;
>> Immeasuring4.2 phần mềm đo hình ảnh tự động với quyền sở hữu độc lập được cung cấp tiêu chuẩn, mạnh mẽ và dễ sử dụng;
Máy đo tầm nhìn PCB của chúng tôi có phần mềm mạnh mẽ để hỗ trợ.
▶Với phần mềm đo composite External-Array RationalVue, loạt ULTRA có khả năng cung cấp chức năng đo composite 2D / 3d mạnh mẽ;
▶Giao diện hoạt động đơn giản và dễ hiểu làm cho phép đo đơn giản và hiệu quả hơn;
▶Một máy tự độngchương trình đo có thể được thiết lập để hoàn thành phép đo hàng loạt hiệu quả và nhanh chóng.
Máy đo tầm nhìn PCB của chúng tôi chi tiết như biểu đồ dưới đây cho thấy:
| Tên sản phẩm | Hệ thống đo thị giác tự động đầy đủ | |||||
| Mô hình | HE 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| X,Y Travel ((mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| Trục Z Di chuyển ((mm) | 200 ((có thể được nâng lên theo yêu cầu của khách hàng) | |||||
| Khả năng tải | khoảng 35 kg | |||||
| Kích thước (mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| Trọng lượng ((kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| Nghị quyết | 0.5μm ((0,1μm tùy chọn) | |||||
| Máy ảnh | Máy ảnh kỹ thuật số 2M HD GIGA | |||||
| Ống kính zoom | ống kính phóng to tự động chuyên nghiệp Lăng kính phóng to: 1 ~ 10X | |||||
| Tăng kích thước video | 18~195X | |||||
| (Theo các mô hình khác nhau của máy ảnh được chọn, độ phóng to của nó sẽ thay đổi; độ phóng to thực tế phụ thuộc vào dữ liệu đo) | ||||||
| FOV | 8.1~1.3mm | |||||
| (Theo các chương trình phù hợp khác nhau của máy ảnh và ống kính, trường nhìn sẽ thay đổi tương ứng, và trường nhìn thực tế phụ thuộc vào dữ liệu đo) | ||||||
| Độ chính xác* | ≤ (3+L/200) μm | |||||
| Ánh sáng | Ánh sáng bề mặt LED có thể lập trình 5 vòng 8 phần | |||||
| (Ánh sáng vòng 40 phần, Ánh sáng đồng trục, Ánh sáng vòng đa màu di động tùy chọn) | ||||||
