Máy đo thị giác bán tự động Vmm 2.5μM Độ lặp lại (E300)

Thiết bị đo lường thị giác bán tự động đầu dò cảm ứng độ chính xác cao





Cấu hình phần cứng



Tính năng phần mềm

Máy đo lường thị giác của chúng tôi có thể thêm đầu dò để thực hiện chức năng 3d
● Hiệu chuẩn dễ dàng
● Chạm nhiều góc
● Thiết lập hệ thống tọa độ nhanh chóng
● Tương thích với toàn bộ dòng sản phẩm Renishaw stylis
● Mô-đun CAD được hỗ trợ (Tùy chọn)
● Xuất bản vẽ 3D
● Tương thích với đầu dò Star
● Đo kích thước 3D
● Kết hợp hình ảnh và đầu dò cảm ứng
● Giá đỡ đầu dò được hỗ trợ (Tùy chọn)


Thông số

Thông số của máy đo lường thị giác của chúng tôi được hiển thị trong biểu đồ sau:


Model		EXTRA 200	EXTRA 300	EXTRA 400	EXTRA 500
Kích thước (mm) (D*R*C)		500*540*930	600*740*980	700*840*980	800*940*980
Phạm vi đo (mm) (X*Y*Z)		200*100*150	300*200*200	400*300*200	500*400*200
Độ chính xác đo (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Độ lặp lại (μm)		2.5	2.5	2.5	3
Trọng lượng (kg)		140kg	190kg	240kg	290kg
Hình ảnh và Đo lường	CCD	200mm (có thể nâng lên theo yêu cầu của khách hàng)

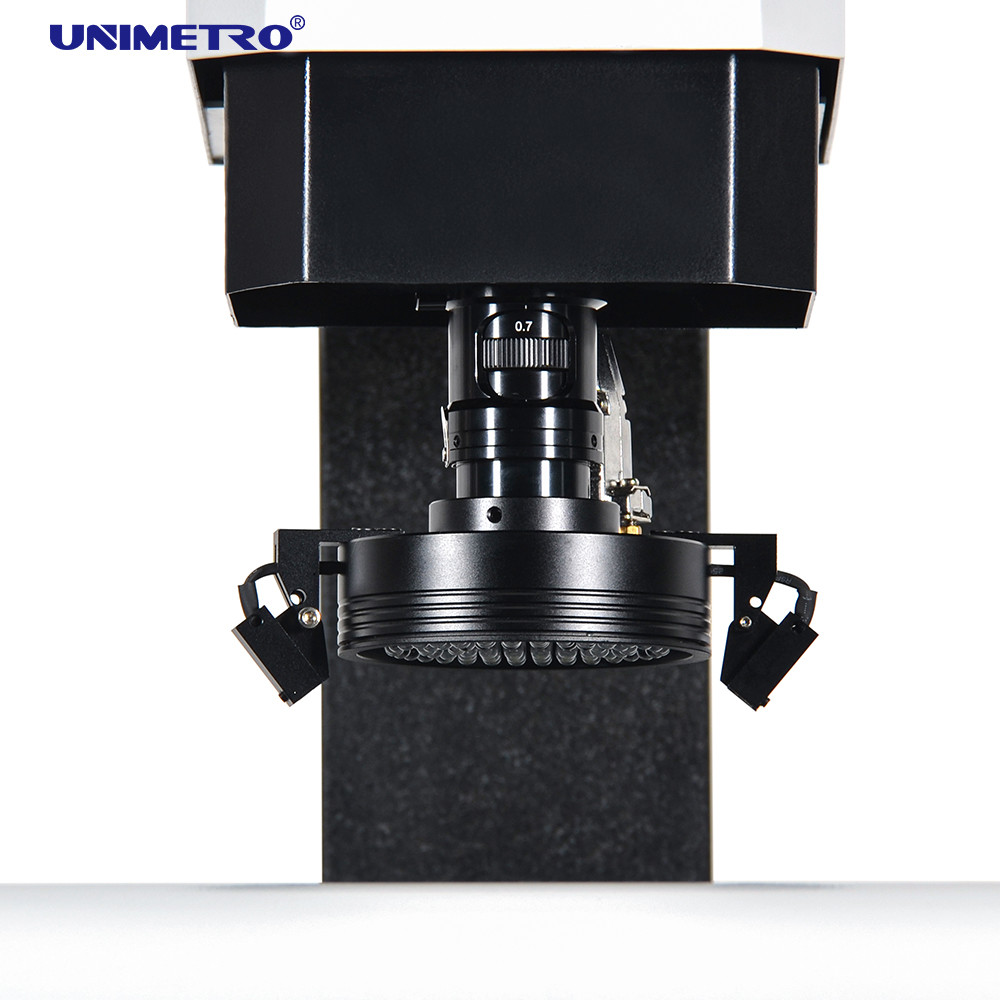

	Ống kính	Ống kính zoom răng cưa thủ công 0.7-4.5X/Ống kính zoom tự động 1-10X
	Độ phóng đại	18-195X (Chỉ mang tính chất tham khảo. Với các camera và ống kính khác nhau, độ phóng đại sẽ khác nhau.)
	Trường nhìn	8.1~1.3mm
	Khoảng cách làm việc	108mm
Độ phân giải thước đo tuyến tính		0.5 μm (0.1μm tùy chọn)
Hệ thống truyền động		Trục X, Y điều khiển thủ công, trục Z điều khiển CNC vòng kín và chức năng TỰ ĐỘNG LẤY NÉT khả dụng
Chiếu sáng		Đèn vòng bề mặt LED 4 phần có thể lập trình, ánh sáng đường viền LED song song, đèn vòng LED 8 phần, đồng trục, tùy chọn
