| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UNIMETRO |
| Chứng nhận: | CE,ISO |
| Số mô hình: | Dòng HE |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Discussible |
| chi tiết đóng gói: | Vỏ gỗ |
| Thời gian giao hàng: | 20 ~ 25 ngày |
| Điều khoản thanh toán: | L/C,T/T |
| Khả năng cung cấp: | 10 bộ mỗi tháng |
| Tên sản phẩm: | Máy đo thị giác | Kích thước: | 1700*1180*1750 |
|---|---|---|---|
| Phạm vi đo: | 600*500*200mm | Đo độ chính xác: | 2,5+L/200UM |
| Độ lặp lại: | 2.5um | Độ phân giải tỷ lệ tuyến tính: | 0,1um/0,5um |
| Hệ thống lái xe: | Điều khiển CNC | Chiếu sáng: | 5 vòng 8 Đèn LED LED LED |
| Làm nổi bật: | Máy đo trực quan điều khiển phần mềm,Điều khiển phần mềm VMZ,Máy đo trực quan VMZ |
||

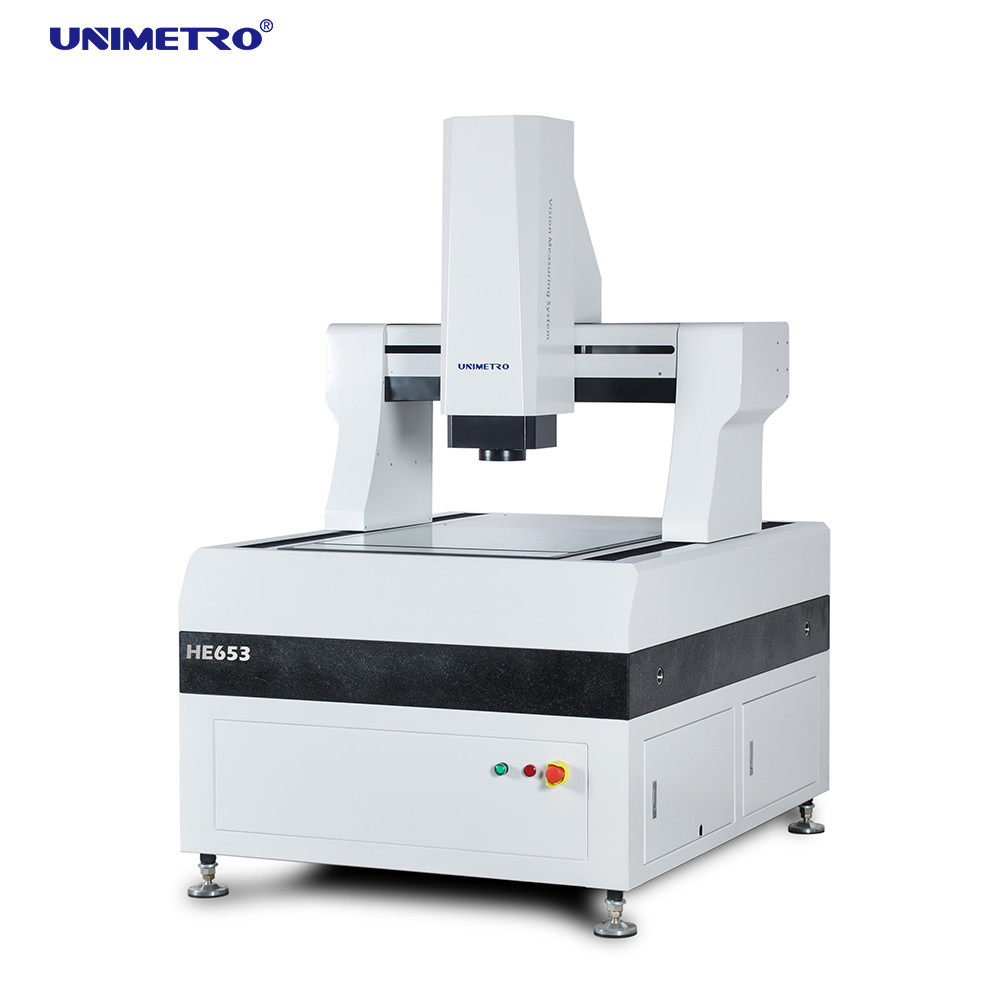

Máy đo thị giác CNC loại cổng HE được thiết kế đặc biệt để đo lường độ chính xác cao và quy mô lớn. Nó sử dụng cấu trúc cầu di động khép kín hoàn toàn để giữ cho công việc đo lường được cố định. Nó kết hợp hữu cơ độ chính xác cao và hiệu quả cao để phát hiện hiệu quả các thông số hình học của các sản phẩm khác nhau. Hiện nay, nó chủ yếu được sử dụng trong bảng mạch PCB, tấm đồng, kính phẳng, mô-đun tinh thể lỏng, khuôn dao, vật liệu cách điện, kim loại tấm chính xác và các ngành công nghiệp khác.
Mô tả
Máy đo thị giác ---- Thiết kế kết cấu có độ cứng cao
>> Toàn bộ cấu trúc cầu di chuyển khung khép kín được sử dụng, phôi đo cố định, khả năng chịu lực lớn và hiệu suất chuyển động tốt.
>> Đưa công nghệ phân tích phần tử hữu hạn vào thiết kế cơ khí đảm bảo độ cứng cao và kết cấu cơ khí có độ chính xác cao.
>> Đế đá granit loại 000 có độ bền cao, chống ăn mòn và ổn định tốt.
>> Bàn làm việc xử lý bề mặt bằng nhôm oxit, điều khiển thao tác nhanh và linh hoạt, bền và đẹp.
Máy đo thị giácCao ---- Cấu hình chính xác
>> Thước đo cách tử mở RENISHAW, độ phân giải 0,5um, độ chính xác cao và độ ổn định tốt. (0,1um cho tùy chọn)
>> Đường ray dẫn hướng tuyến tính chính xác, vít bi của máy mài và động cơ servo AC đảm bảo độ ổn định về độ chính xác định vị của hệ thống máy.
>> Máy ảnh kỹ thuật số Giga màu độ phân giải cao 2M pixel đáp ứng yêu cầu quan sát rõ ràng và đo lường ổn định.
>> Ống kính quang học độ phân giải cao 6,5X, zoom tự động chính xác, hiệu chỉnh pixel nhanh.
>> Nguồn sáng bề mặt LED 5 vòng 8 phần có thể lập trình, hệ thống nguồn sáng đường viền LED song song.
>> Điều khiển tự động toàn trục, truyền động động cơ servo vòng kín AC.
Máy đo thị giác Đa cảm biến tùy chọn để đo 3D
Máy đo trực quan loại giàn lớn dòng HE có thể được trang bị nhiều loại cảm biến 3d để đo tổng hợp 2D / 3D toàn diện. Nó cũng có thể được trang bị các cảm biến không tiếp xúc như đầu dò và laser. Nó cũng hỗ trợ chuỗi giá đỡ đầu dò đầy đủ của RENSHAW, để người dùng có thể hoàn thành quá trình chuyển đổi tự động đo lường toàn thang đo trên một thiết bị, cải thiện đáng kể năng suất.
Thông số
| Người mẫu | HE652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
| Hành trình X,Y(mm) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
| Hành trình trục Z (mm) | 200 (có thể tăng theo yêu cầu của khách hàng) | |||||
| Khả năng chịu tải | khoảng 35 kg | |||||
| Kích thước (mm) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| Trọng lượng (kg) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
| Nghị quyết | 0,5μm (tùy chọn 0,1μm) | |||||
| Máy ảnh | Máy ảnh kỹ thuật số GIGA 2M HD | |||||
| Ống kính thu phóng | ống kính zoom tự động chuyên nghiệp Độ phóng đại của ống kính zoom: 1 ~ 10X | |||||
| Phóng đại video | 18~195X | |||||
| (Theo các mẫu máy ảnh khác nhau được chọn, độ phóng đại của nó sẽ thay đổi; độ phóng đại thực tế tùy thuộc vào dữ liệu đo được) | ||||||
| FOV | 8,1 ~ 1,3mm | |||||
| (Theo các sơ đồ kết hợp khác nhau của máy ảnh và ống kính, trường nhìn sẽ thay đổi tương ứng và trường nhìn thực tế tùy thuộc vào dữ liệu đo được) | ||||||
| Sự chính xác* | ≤ (3+L/200)μm | |||||
| Chiếu sáng | Có thể lập trình chiếu sáng bề mặt bằng đèn LED 5 vòng 8 phần | |||||
| (Tùy chọn đèn vòng 40 phần, đèn đồng trục, đèn vòng nhiều màu di động) | ||||||
