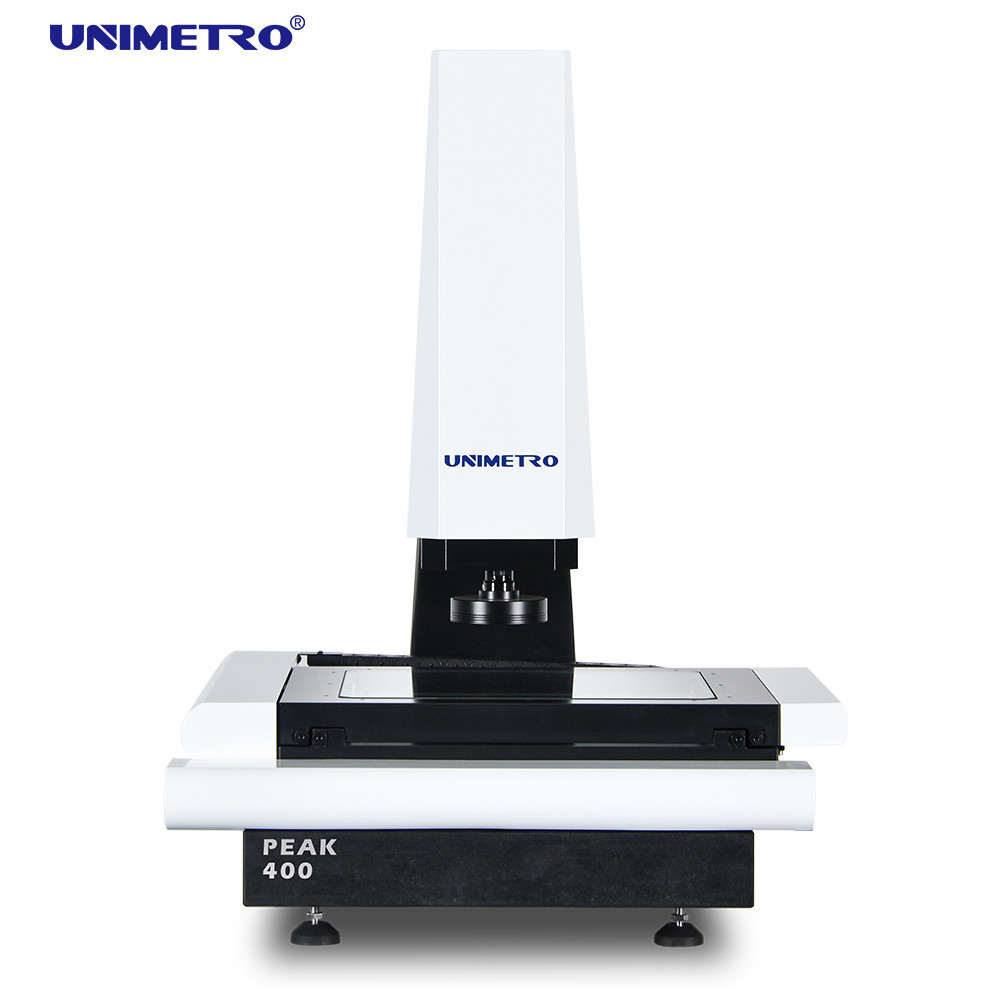

Hệ thống đo thị giác CNC với điều khiển trục Z bằng động cơ cho kiểm tra VMM 2D
Hệ thống kiểm tra hình ảnh CNC loại kinh tế
Hệ thống kiểm tra hình ảnh là một thiết bị được sử dụng để đo kích thước vật lý chính xác với độ chính xác lên đến cấp micron. Máy đo thị giác này là một thiết bị đo quang học sử dụng camera để chụp ảnh phôi, phân tích các pixel của hình ảnh và tính toán kích thước 2D bằng phần mềm đo.
Hệ thống kiểm tra hình ảnh CNC là một thiết bị đo kích thước mạnh mẽ được thiết kế cho quy trình kiểm soát chất lượng sản xuất hàng loạt. Được cấu hình với phần mềm mạnh mẽ giúp quy trình đo có thể lập trình được, người dùng có thể đạt được phép đo sản phẩm số lượng lớn thông qua các quy trình hoàn toàn tự động. Dòng PEAK là một mẫu kinh tế của CNC vision hoàn toàn tự động được phát triển bởi UNIMETRO.
Thiết kế đơn giản và tích hợp cho phép chúng tôi chế tạo máy với chi phí thấp hơn trong khi vẫn duy trì độ chính xác đo cao và hiệu suất tốt nhất. Người dùng có thể tận hưởng những lợi thế về hiệu quả cao và tiết kiệm chi phí nhân công từ máy đo CNC Vision hoàn toàn tự động với mức giá rất cạnh tranh.
Cấu hình phần cứng
Thước đo tuyến tính 3 trục độ phân giải 0.5μm
Chức năng lấy nét tự động hiệu suất cao
Bàn làm việc bằng nhôm và anodizing cứng
Tương thích với đầu dò cảm ứng Renishaw (tùy chọn)
Đèn vòng LED 3 vòng 8 phân vùng điều khiển bằng phần mềm và có thể lập trình
Đèn chiếu sáng đường viền LED đường đi song song điều khiển bằng phần mềm và có thể lập trình
Cảm biến dịch chuyển sợi quang học đồng tiêu (tùy chọn)
Ray dẫn hướng tuyến tính HIWIN
Điều khiển trục Z bằng động cơ
Hộp điều khiển lõi tích hợp
Camera CCD cấp công nghiệp
Bộ tạo xung thủ công để điều khiển chuyển động trục Z
Đèn laser để định vị và lấy nét phụ trợ (tùy chọn)
Ống kính zoom thủ công 0.7-4.5X có rãnh với cảm biến phản hồi tín hiệu phóng đại
Ứng dụng của hệ thống kiểm tra hình ảnh
- Hệ thống kiểm tra hình ảnh dòng PEAK tương thích với đầy đủ các cảm biến đo sợi quang Omron, mang đến nhiều khả năng hơn cho các yêu cầu đo lường chính xác
- Đo lường ổn định các bề mặt nghiêng hoặc cong
- Đo lường ổn định các loại vật liệu khác nhau
- Đo lường ổn định các bề mặt nhẵn hoặc thô

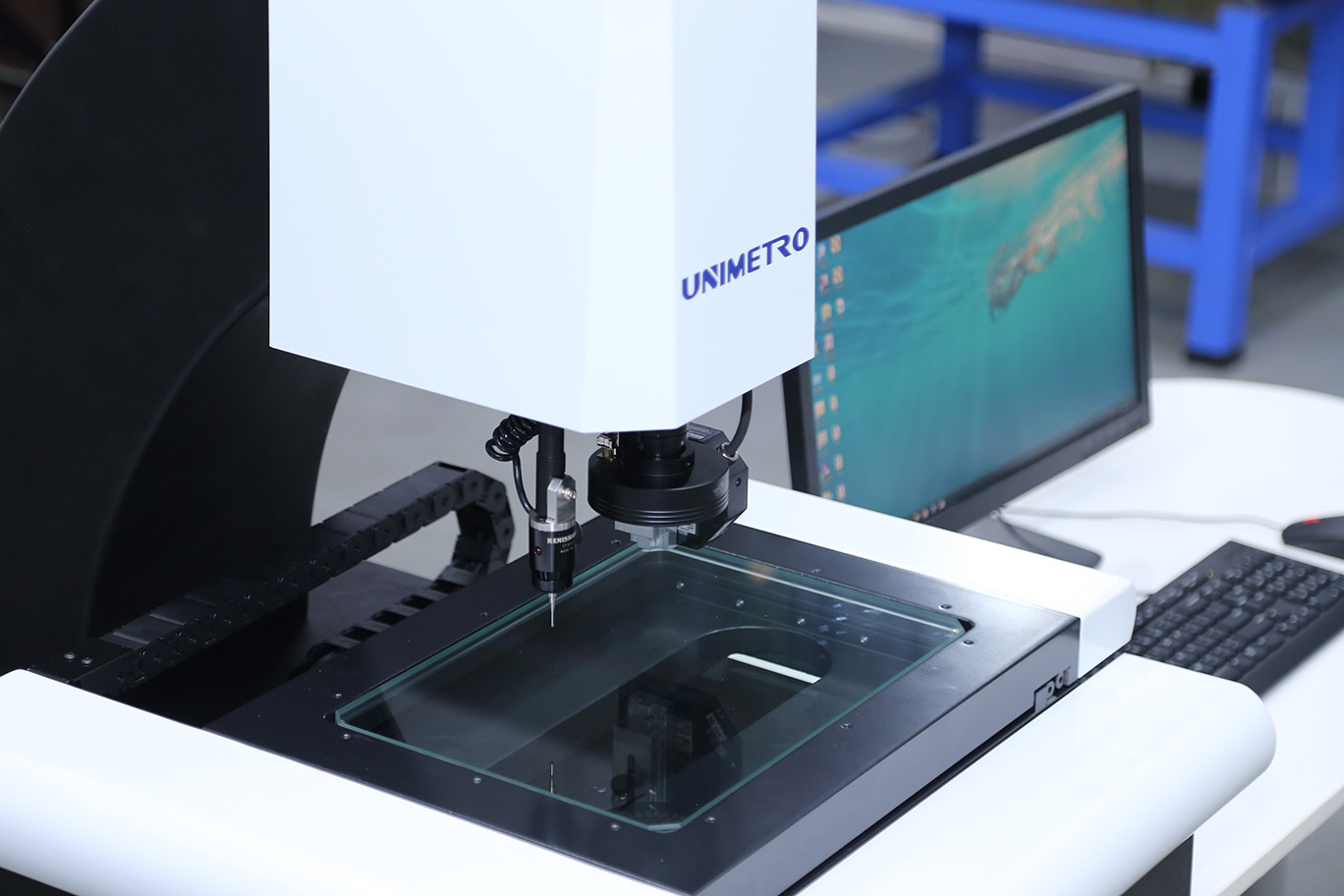

- Hệ thống kiểm tra hình ảnh dòng PEAK tương thích với đầu dò cảm ứng Renishaw như một cấu hình tùy chọn, cho phép người dùng đạt được chức năng đo 2D và 3D trên một máy
- Phần mềm có thể tính toán độ lệch giữa ống kính quang học và đầu dò cảm ứng, đảm bảo tất cả các kết quả đo nằm trong một hệ tọa độ. Kết quả đo có thể được xuất dưới dạng bản vẽ 3D để kỹ thuật đảo ngược
Chức năng phần mềm
Phần mềm UNIMETRO INSPECT3D có giao diện người dùng thân thiện, dễ học và cung cấp các chức năng mạnh mẽ cho phép người dùng đạt được phép đo nhanh chóng và chính xác. Phần mềm cung cấp giao diện người dùng hoàn toàn bằng tiếng Anh và cũng cho phép phát triển ngôn ngữ mới.
- Nhập tệp CAD và đo
- Mảng bộ phận và đo macro
- Tự động lấy nét và đo chiều cao
- Chức năng điều hướng giúp định vị nhanh chóng
- Chức năng đo hình học mạnh mẽ
- Nhiều báo cáo dữ liệu và chức năng xuất dữ liệu đồ họa
- Chương trình người dùng linh hoạt
- Tạo các yếu tố tham chiếu
- Chức năng phát hiện cạnh mạnh mẽ
- Hỗ trợ nhiều phụ kiện bên ngoài
- Tự động tính toán dung sai hình học của các yếu tố
- Đo lường sản xuất phức tạp nhanh chóng và thuận tiện
Thông số kỹ thuật
| Mẫu mã |
PEAK 300 |
PEAK 400 |
| Kích thước (mm) (D*R*C) |
850*650*1060 |
1000*800*1080 |
| Phạm vi đo (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Độ chính xác (μm) |
3+L/200 |
3+L/200 |
| Độ lặp lại (μm) |
3 |
3 |
| Trọng lượng (kg) |
120 |
150 |
| Camera |
Camera CCD analog cấp công nghiệp và card video SV2000E |
| Ống kính |
Ống kính zoom thủ công có rãnh 0.7-4.5X / Ống kính zoom thủ công 0.7-4.5X có phản hồi tín hiệu (Tùy chọn) / Ống kính zoom tự động (Tùy chọn) |
| Độ phóng đại |
18-188X (Sự kết hợp khác nhau của camera và ống kính dẫn đến phạm vi phóng đại khác nhau) |
| Trường nhìn |
8.1-1.3mm (Sự kết hợp khác nhau của camera và ống kính dẫn đến phạm vi trường nhìn khác nhau) |
| Khoảng cách làm việc |
108mm |
| Độ phân giải thước đo tuyến tính |
0.0005mm |
| Chiếu sáng |
Đèn vòng chiếu sáng bề mặt 3 vòng, 8 phân vùng có thể lập trình, đèn chiếu sáng đường viền song song có thể lập trình |
