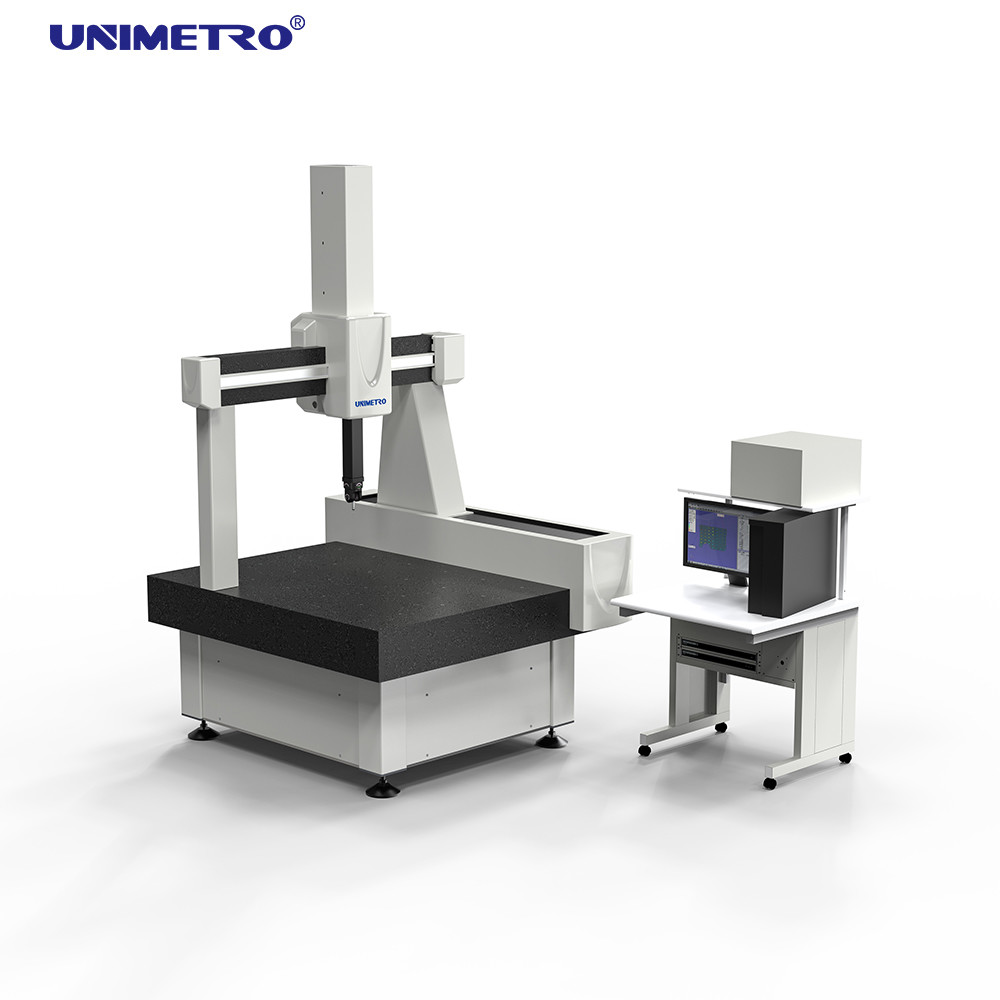

Độ phân giải thang đo 0,1um Máy đo tọa độ 3D PH20MT Probe

GIỚI THIỆU

“Helium” được đặc trưng bởi máy có độ chính xác cao nhất được UNIMETRO phát triển và thiết kế toàn bộ.Mỗi bộ phận được lựa chọn nghiêm ngặt trong giai đoạn sản xuất và đảm bảo rằng tất cả các bộ phận được kết nối hoàn hảo và phù hợp trong giai đoạn lắp ráp.Việc chấp nhận máy đo diễn ra theo ISO 10360-2.Khi làm như vậy, hai thủ tục chấp nhận tiêu chuẩn hóa được sử dụng.Tất cả các máy đo đều được đo bằng tia laser siêu chính xác.Sau đó, một thử nghiệm phù hợp với tiêu chuẩn với các biện pháp rắn được chứng nhận bởi DKD như khối đo, tấm bi, v.v. được tiến hành.Do đó, máy khách hàng sử dụng cuối cùng là chất lượng thực sự cao, độ chính xác cao và Công nghệ Đức.

CÁC THÔNG SỐ KỸ THUẬT

THUẬN LỢI

Giảm rung thụ động kép bằng sáng chế:
CMM chủ yếu được sử dụng trong công ty và gần các máy móc khác và xe tải vận chuyển.Độ rung ảnh hưởng đến độ chính xác của CMM.Tạo một nền tảng đặc biệt là một giải pháp nhưng điều này sẽ tốn kém và rắc rối.CMM của chúng tôi có hỗ trợ bằng sáng chế với giảm rung thụ động kép Được tích hợp trực tiếp trong khung máy.Do đó, máy có thể được bố trí phù hợp gần nơi sản xuất.Không cần nền tảng đặc biệt cho CMM này trong hầu hết các trường hợp.

Bàn làm việc đá granit chất lượng cao:
Bàn làm việc là sự hỗ trợ của tất cả CMM, chất lượng của nó rất quan trọng đối với hiệu suất!CMM của chúng tôi được chế tạo với bàn làm việc bằng đá granit tự nhiên có độ chính xác cao, nặng và ổn định từ “Mount TAI”;điều này có thể hỗ trợ giảm rung và cải thiện hiệu suất của CMM.

Hướng dẫn kèm theo trong tất cả các trục:
Môi trường của CMM có yêu cầu nghiêm ngặt, nhưng có thể có một số khác biệt như nhiệt độ và bụi trong phòng đo.Theo tiêu chuẩn, tất cả các máy CNC của chúng tôi đều được trang bị các thanh dẫn kèm theo.Điều này bảo vệ các cách dẫn hướng khỏi hư hỏng, bụi bẩn và ảnh hưởng nhiệt trực tiếp.Điều này có thể ngăn bụi bên ngoài và thay đổi nhiệt độ.Điều quan trọng là sử dụng trong môi trường nhiều bụi.

Hộp số “tự động chỉnh lưu” ma sát:
CMM của chúng tôi sử dụng truyền động ma sát và có hệ thống “chỉnh lưu tự động” ở tất cả các trục.Hệ thống truyền động sử dụng cấu trúc “cố định + vi treo” để đảm bảo truyền dẫn song song với đường dẫn.Điều đó làm cho máy đo phần lớn không cần bảo trì.

Các bộ phận chính được nhập khẩu:
Các bộ phận chính là quan trọng nhất cho sự ổn định của máy.Chỉ với thiết kế tốt nhất và chất lượng tốt nhất của các bộ phận chính mới có thể giúp CMM ổn định trong thời gian dài.Tất cả các bộ phận chính đều là những thương hiệu nổi tiếng (động cơ servo, hệ thống truyền động, hệ thống khí nén, v.v.).Điều này có thể làm cho độ chính xác và tuổi thọ của CMM tốt nhất.

Thang đo quang học RENISHAW:
Thang đo quang học là một trong những phần quan trọng nhất đối với CMM;RENISHAW là lá cờ tốt nhất trong miền của các bộ phận CMM.Nó có những sản phẩm tốt nhất và danh tiếng dịch vụ tốt nhất!CMM của chúng tôi luôn sử dụng thang đo quang học có độ chính xác cao RENISHAW.Độ phân giải là 0,05 ô.

Hướng dẫn bao quanh vòng bi không khí ở cả 4 phía:
Hướng dẫn mang không khí sử dụng cấu trúc bao quanh 4 mặt!Đây là biểu tượng của sự ổn định và chất lượng!Trong CMM của chúng tôi, mỗi trục có nhiều bộ điều chỉnh áp suất không khí theo các hướng khác nhau và vòng bi khí nén, thiết kế vòng bi khí nén hình khuyên đảm bảo dụng cụ ổn định trong quá trình di chuyển.

Công nghệ lỗ nhỏ:
Tiêu thụ không khí: 150NL / phút.Công nghệ lỗ nhỏ, điều này tạo ra vùng ngưng tụ giữa ổ đỡ không khí và đường dẫn hướng.Nó có thể bù đắp lượng nhiệt nhỏ phát ra từ ma sát chuyển động!Công nghệ này cải thiện độ ổn định nhiệt của CMM và giữ độ ổn định chính xác lâu dài.

PHẦN MỀM

Rational-DMISRational - DMIS là gói phần mềm đo lường 3D tích hợp quy mô lớn mới được phát triển.Ngoài việc phát triển và thiết kế phần mềm phòng thu, có tính đến các yêu cầu của người mới bắt đầu để dễ dàng học và sử dụng phần mềm cũng như các yêu cầu chức năng của người dùng cấp cao đối với phần mềm, quan trọng hơn, nó đã trở thành một mô hình cho CMM tiêu chuẩn hóa phần mềm đo lường.Các chương trình DMIS hợp lý được thiết kế với nhân DMIS gốc và đầy đủ cho đến phiên bản DMIS 5.0, hoàn toàn khác với cái gọi là "DMIS hỗ trợ" (nhân không phải là DMIS).Như chúng ta đã biết, DMIS đã trở thành tiêu chuẩn ISO (ISO 22093:2003)

CHỨC NĂNG THĂM DÒ

Đầu dò: Đầu dò cơ giới PH20MT của RENISHAW
Renishaw PH20 là một sản phẩm đo sáng tạo khác do công ty Renishaw tung ra, giúp cải thiện đáng kể hiệu suất của CMM.
Đây là lần đầu tiên công nghệ năm trục được phát triển cho hệ thống đo lường Revo (đã giành được nhiều giải thưởng) được sử dụng trong các ứng dụng kích hoạt của các thông số kỹ thuật CMM khác nhau.
Khả năng định vị vô cấp của PH20, dễ dàng đo và chạm ở mọi góc độ, có thể đảm bảo phép đo phôi tốt nhất và giảm thiểu thời gian thay thế đầu dò.Chuyển động đồng bộ năm trục có thể đo phôi gia công lớn trên CMM bằng cách giảm thiểu không gian cần thiết để xoay bệ đo xung quanh phôi gia công.
Được xây dựng trong đầu dò TP20 tiêu chuẩn công nghiệp
Người dùng cơ sở thử nghiệm PH20 có thể trực tiếp sử dụng một loạt mô-đun đầu thử nghiệm tp20 trưởng thành để cung cấp nhiều tùy chọn đo lực, cảm biến hướng và thanh mở rộng để đáp ứng các yêu cầu ứng dụng.Mô-đun từ tính có thể cung cấp bảo vệ va chạm và thực hiện trao đổi tự động bằng cách sử dụng khung trao đổi mcr20ni.
Đầu dò cơ giới hóa PH20MT của RENISHAW: Hệ thống này cho phép đo nhanh, đầy đủ và lặp lại các chi tiết gia công phức tạp hơn.Nhờ khả năng xoay, máy trở thành máy đo 5 chiều và cho phép tiết kiệm thời gian đo đáng kể, đặc biệt là với các chi tiết đơn giản.
