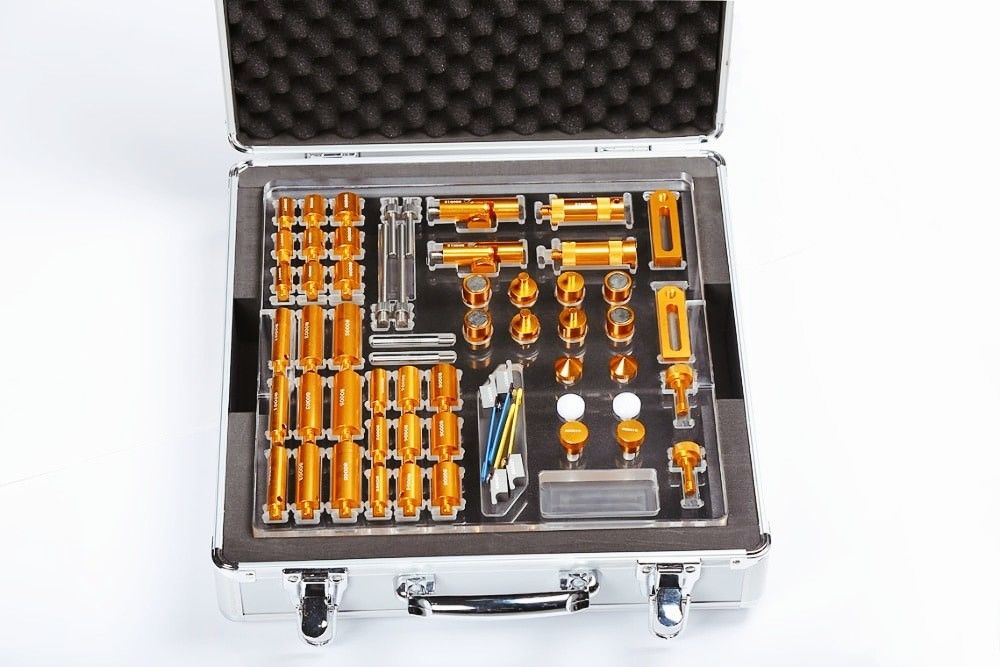

Bộ gá CMM nhôm 6061 chính xác cho kiểm tra điện tử

Precision Aluminum 6061 CMM Fixture Kits for Electronics Inspection

Thông tin cơ bản

Nguồn gốc:	Dongguan ， China
Hàng hiệu:	UNIMETRO
Chứng nhận:	CE,ISO
Số mô hình:	CMM

Số lượng đặt hàng tối thiểu:	1
Giá bán:	Discussible
chi tiết đóng gói:	Hộp hợp kim nhôm
Thời gian giao hàng:	5 ~ 15 ngày
Điều khoản thanh toán:	T / T
Khả năng cung cấp:	100

Giá tốt nhất Liên hệ với bây giờ

Thông tin chi tiết

Tên sản phẩm:	Bộ dụng cụ cố định CMM	Màu sắc:	Vàng
Vật liệu:	nhôm 6061	Kích cỡ:	60/bộ, 108/bộ
Ứng dụng:	Điện tử, hàng không vũ trụ, ô tô, nhựa hoặc chăm sóc y tế, v.v.
Làm nổi bật:	Bộ dụng cụ cố định CMM nhôm 6061 , Bộ dụng cụ cố định CMM điện tử , linh kiện cố định nhôm 6061 cmm

Mô tả sản phẩm

Các bộ dụng cụ cố định chính xác nhôm 6061 CMM cho kiểm tra điện tử

Bộ máy CMM chất lượng cao / Máy đo phối hợp

Các bộ cố định CMM dòng FlexFix là các hệ thống cố định mô-đun được thiết kế để cải thiện độ chính xác đo lường và khả năng tái tạo trong các quy trình đo phối hợp.

Ứng dụng

Dòng vật cố định FlexFix được sử dụng rộng rãi trong các ngành công nghiệp khác nhau bao gồm điện tử, hàng không vũ trụ, ô tô, nhựa và chăm sóc y tế.Tương thích với tất cả các kích thước và mô hình của máy CMM và VMM, các công cụ này làm cho quá trình đo lường của bạn linh hoạt, lặp lại và chuẩn hóa.

Thiết bị cố định mô-đun cho CMM

Được phát triển bởi UNIMETRO, loạt FlexFix giúp người dùng CMM tăng khả năng tái tạo và độ chính xác bằng cách cung cấp các thiết lập cố định nhanh chóng, lặp lại.Hệ thống mô-đun có thể được mở rộng theo yêu cầu của người dùng, cung cấp các giải pháp cố định hoàn chỉnh cho các bộ phận có kích thước, hình dạng hoặc vật liệu.

Dòng sản phẩm có các tấm cố định với các phụ kiện sợi M8 trong các kích thước tiêu chuẩn khác nhau, được sản xuất từ nhôm chính xác cao thông qua các quy trình phức tạp để đảm bảo độ chính xác và độ tin cậy của hệ thống.Các giải pháp lắp ráp hoàn hảo có thể được lắp ráp nhanh chóng mà không cần công cụ, tăng thông lượng và tránh sự chậm trễ kiểm tra.

Lựa chọn dụng cụ lắp ráp

Các thiết bị CMM dòng FlexFix có sẵn dưới dạng bộ khởi động có chứa một bảng cơ sở và một bộ thành phần toàn diện.Người dùng nên chọn kích thước tấm nền dựa trên thông số kỹ thuật máy CMM và yêu cầu đo của họ.

Các thành phần cố định CMM

Các thành phần cố định FlexFix được thiết kế để giữ các thành phần vững chắc với lực tối thiểu cần thiết, không yêu cầu các công cụ đặc biệt.và máy ép với thiết kế hợp lý để ngăn ngừa hư hỏng hoặc biến dạng các bộ phận đoHệ thống linh hoạt cho phép các kết hợp cố định khác nhau và đường dẫn thăm dò rõ ràng cho phép đo 3D.

Các tấm cơ sở CMM

Nhiều kích thước tấm nền chứa các máy CMM khác nhau và các yêu cầu gắn các thành phần.và đánh dấu bằng laser để đảm bảo độ chính xác caoCác kích thước tùy chỉnh và lỗ mài có sẵn.

Bảng cố định có các mẫu lưới chữ số với số phần có thể nhìn thấy, cho phép người dùng xác định và ghi lại đầy đủ các thiết lập bằng cách ghi lại lắp ráp và vị trí của thành phần.tái tạo chính xác các thiết lập cho các cuộc kiểm tra tiếp theo.

Kích thước đĩa có sẵn

400 * 300mm, lỗ mài M8
400*400mm, lỗ mài M8
500*500mm, M8 lỗ sợi
600*600mm, lỗ mài M8
Các kích thước tùy chỉnh khác có sẵn

Các thông số sản phẩm

Tên sản phẩm	Nhãn	Số lần sử dụng
12 * 50mm ngã ba	80001	6
12*30mm ngã ba	80002	6
16 * 50mm ngã ba	80003	6
16 * 30mm ngã ba	80004	6
20 * 50mm ngã ba	80005	6
20 * 30mm ngã ba	80006	6
12*20mm ngã ba	80007	6
16*20mm ngã ba	80008	6
20*20mm ngã ba	80009	6
Khớp trục điều chỉnh	800012	2
Đứng jack điều chỉnh	800013	2
Nam châm	800014	4
Pin Standoff	800015	2
Bộ điều chỉnh	800016	6
Vít ván đáy	800017	2
Vít	800019	2
Slide điều chỉnh	800020	8
Kẹp căng	800021	4
Hỗ trợ kẹp căng ngắn	800023	2
Hỗ trợ kẹp căng dài	800024	2
Khối nón	800025	3
Xương nylon	800026	3
Máy kéo vít	800027
