Được xuất bản bởi: UNIMETRO. Giải pháp đo chính xác

Số lượng từ: ~5200

Bảng nội dung

1.Giới thiệu: Khớp các công cụ đo lường với nhu cầu sản xuất hiện đại

2.Máy đo tọa độ (CMM) là gì?

3.Máy đo thị giác (VMM / Máy đo video) là gì?

4.Bảng so sánh lõi cạnh nhau: CMM so với VMM

5.Ưu điểm chính của CMM Contact Metrology

6.Ưu điểm chính của hệ thống đo thị giác / video

7.Các khái niệm kỹ thuật chính: Độ chính xác, độ chính xác, khả năng lặp lại và sự không chắc chắn đo lường

8.Tiêu chuẩn đo lường quốc tế về CMM và kiểm tra quang học

9.Các yếu tố môi trường phân biệt hiệu suất CMM và VMM

10.So sánh tổng chi phí sở hữu (TCO)

11.Những quan niệm sai lầm phổ biến trong ngành về CMM và Máy nhìn

12.Nghiên cứu trường hợp công nghiệp thực tế: CMM lai + VMM quy trình làm việc kiểm tra

13.Làm thế nào để chọn: Chọn CMM, VMM, hoặc một dòng công việc kết hợp

14.Tại sao các nhà sản xuất sử dụng cả máy đo CMM và máy đo thị giác cùng nhau

15.Xu hướng trong tương lai: AI, Tự động hóa, Kiểm tra trực tuyến và Công nghiệp 4.0 Kiểm toán

16.UNIMETRO CMM tích hợp & Giải pháp đo thị giác

17.Câu hỏi thường gặp (14 mục tập trung vào PAA)

18.Những suy nghĩ cuối cùng & Nguồn tải xuống miễn phí CTA

1. giới thiệu: Khớp các công cụ đo lường với nhu cầu sản xuất hiện đại

Sự lựa chọn giữa Máy đo tọa độ (CMM) và Máy đo thị giác (VMM, còn được gọi là Máy đo video) không bao giờ là một so sánh đơn giản "tốt hơn hoặc tồi tệ hơn".Trong ngành đo lường công nghiệp hiện đại, lựa chọn thiết bị là một quyết định rất tùy chỉnh, được quyết định bởi hình học chính xác của bộ phận, độ nghiêm ngặt của dung lượng, sản lượng, tính chất vật liệu, điều kiện môi trường xưởng,và các nhiệm vụ tuân thủ chất lượng toàn cầu.

Các nhà sản xuất trong ngành ô tô, hàng không vũ trụ, sản xuất khuôn chính xác, sản xuất thiết bị y tế, PCB và vi điện tử,và các ngành công nghiệp đóng dấu chính xác cao thường đánh giá hai hệ thống kiểm tra kích thước thống trị này trong quá trình nâng cấp dây chuyền sản xuất, tối ưu hóa hệ thống chất lượng, và chu kỳ xác nhận sản phẩm mới.một câu hỏi luôn hướng dẫn các chiến lược mua sắm đo lường trên toàn thế giới:CMM so với Máy đo tầm nhìn ¢ giải pháp nào phù hợp nhất với các mục tiêu kiểm tra và sản xuất độc đáo?

Kỹ thuật đo lường kích thước là trụ cột cơ bản của chất lượng sản xuất nhất quán, đáng tin cậy.Xét nghiệm CMM dựa trên tiếp xúc và kiểm tra VMM quang học không tiếp xúc giải quyết các điểm đau công nghiệp hoàn toàn khác nhau, không có một hệ thống duy nhất có thể bao gồm toàn bộ các kịch bản kiểm tra sản xuất hiện đại.một sự hiểu biết toàn diện về những khác biệt cốt lõi của họ, điểm mạnh kỹ thuật và hạn chế hoạt động là rất quan trọng để tối đa hóa ROI thiết bị, cắt giảm thời gian chu kỳ kiểm tra và xây dựng các hệ thống kiểm soát chất lượng hoàn toàn có thể truy xuất, sẵn sàng kiểm toán.

Là trang trụ cột SEO cuối cùng cho đo lường công nghiệp toàn cầu, hướng dẫn này cung cấp một sự phân tích chuyên sâu về các nguyên tắc hoạt động của CMM và VMM, các tiêu chuẩn độ chính xác, khung tuân thủ tiêu chuẩn,Ứng dụng công nghiệp thực tế, tổng chi phí sở hữu, và một khuôn khổ ra quyết định có thể thực hiện được. được thiết kế để cạnh tranh với các nguồn tài nguyên có thẩm quyền từ ZEISS, Hexagon, Mitutoyo, Keyence, Nikon, và OGP,bài viết này cho phép các nhóm công nghiệp để lựa chọn chi phí hiệu quả nhất, phần cứng đo lường hiệu suất cao cho các luồng công việc cụ thể của họ.

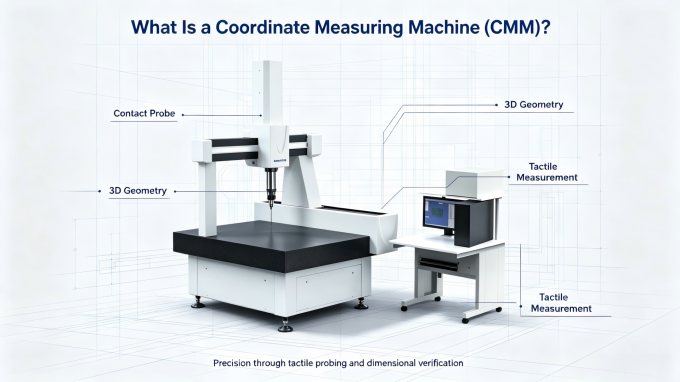

2Máy đo tọa độ (CMM) là gì?

Máy đo tọa độ (CMM) là một hệ thống đo lường tiếp xúc 3D chính xác cao được thiết kế để thu thập dữ liệu tọa độ không gian X / Y / Z chính xác thông qua tiếp xúc thăm dò vật lý với bề mặt đồ đạc.Bằng cách thu thập hàng ngàn điểm tọa độ chính xác trên các thành phần mục tiêu, hệ thống tái tạo các hồ sơ hình học hoàn chỉnh và xác minh sự phù hợp kích thước với các mô hình CAD gốc,cung cấp khả năng lặp lại lâu dài và ổn định đo lường đặc biệt trong môi trường sản xuất phức tạp.

Được công nhận rộng rãi làtiêu chuẩn vàng cho kiểm tra 3D chính xác cao, CMM được xây dựng đặc biệt để xác nhận hình học khối lượng toàn diện và xác minh GD&T nghiêm ngặt (Geometric Dimensioning and Tolerancing).Chúng rất cần thiết cho các ngành công nghiệp được điều chỉnh bởi các yêu cầu dung nạp cực kỳ chặt chẽ, thiết kế các thành phần cấu trúc phức tạp, và kiểm toán chất lượng nghiêm ngặt của bên thứ ba.

Các ngành công nghiệp và phụ tùng CMM chính

Công nghệ CMM thống trị các lĩnh vực sản xuất chính xác cao đòi hỏi tính chính xác hình học 3D được xác minh và dữ liệu chất lượng có thể truy xuất:

• Ô tô: Các thành phần chính của hệ thống truyền động, các bộ phận khung gầm, các khối động cơ và các bộ phận cấu trúc ô tô

• Hàng không vũ trụ: Xúc cấu trúc, đúc chính xác, các thành phần tổng hợp phức tạp và phần cứng quan trọng trong chuyến bay

• Máy chế độ chính xác: Các trục máy CNC tùy chỉnh, các thiết bị công nghiệp, tấm công cụ và các thành phần cơ khí tùy chỉnh

• Sản xuất khuôn & Die: Các khuôn phun, stamping chính xác và công cụ công nghiệp tùy chỉnh

• Thiết bị y tế: Cấy ghép phẫu thuật chính xác cao, thiết bị chỉnh hình và các thành phần cấu trúc y tế được quy định

• Năng lượng & Công nghiệp nặng: Phần cứng công nghiệp hạng nặng, các thành phần thiết bị năng lượng và các bộ phận cơ khí cấu trúc

Khả năng kiểm tra cốt lõi của CMM

Phần mềm CMM tiên tiến cho phép xác nhận kích thước toàn phổ phù hợp với các tiêu chuẩn công nghiệp toàn cầu, bao gồm tất cả các yêu cầu đo hình học quan trọng:

• Kiểm tra chính xác các kích thước tuyến tính tổng thể, dung sai độ dày và sự thay đổi không gian

• Phân tích GD&T hoàn chỉnh theo ASME Y14.5 và ISO GPS, bao gồm vị trí, song song, vuông, đồng tâm, phẳng và dung nạp hồ sơ bề mặt

• Đo chính xác các lỗ hổng sâu, khoang bên trong, vết cắt và các tính năng bị che kín hoàn toàn không thể tiếp cận với hệ thống quang học

• Xác nhận toàn diện các mối quan hệ vị trí không gian giữa hàng chục tính năng phần riêng biệt

• Tạo báo cáo đo lường sẵn sàng kiểm toán, có thể truy xuất hoàn toàn hỗ trợ chứng nhận phòng thí nghiệm ISO 17025

Nền tảng CMM công nghiệp hiện đại hỗ trợ sắp xếp mô hình CAD tự động, trình tự đo hàng loạt tự động và tích hợp dữ liệu liền mạch với Hệ thống quản lý chất lượng doanh nghiệp (QMS),hợp lý hóa kiểm soát chất lượng kỹ thuật số cho quy trình sản xuất thông minh.

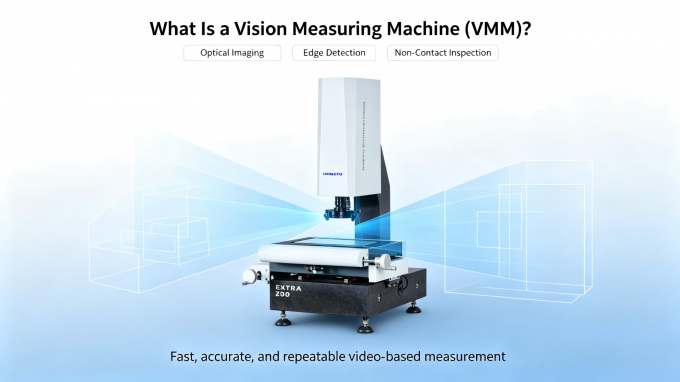

3Máy đo thị giác (VMM / Máy đo video) là gì?

Máy đo thị giác (VMM), còn được gọi phổ biến là Máy đo video hoặc Máy đo tọa độ quang học,là một hệ thống kiểm tra chính xác hoàn toàn không tiếp xúc được hỗ trợ bởi máy ảnh công nghiệp độ phân giải caoKhông giống như các đầu dò CMM dựa trên tiếp xúc,Các hệ thống VMM không tiếp xúc vật lý với đồ đạc trong quá trình kiểm tra, loại bỏ hoàn toàn nguy cơ trầy xước bề mặt, uốn cong hoặc biến dạng vật liệu cho các thành phần tinh tế.

Máy đo thị giác là giải pháp ưa thích cho quy trình sản xuất hàng loạt và quy trình kiểm tra vi mô.linh hoạt, hoặc các bộ phận phẳng biến dạng dễ dàng các thành phần khi tiếp xúc vật lý từ các tàu thăm dò vi mô CMM chắc chắn sẽ gây ra thiệt hại, sai lệch kích thước hoặc phế liệu sản xuất.

Các ngành công nghiệp và phụ tùng ứng dụng VMM chính

Công nghệ VMM chuyên về kiểm tra độ chính xác vi mô, hiệu suất cao cho các thành phần công nghiệp nhẹ, tinh tế:

• Máy vi điện tử và bán dẫn: Các bộ chứa chip nhỏ, các thành phần bao bì bán dẫn và các bộ kết hợp vi điện tử

• PCB và mạch: Bảng mạch in cứng và linh hoạt, bộ đệm hàn vi mô và dấu vết mạch siêu mỏng

• Bấm chính xác: Các bộ phận dán kim loại siêu mỏng, các tấm kim loại và các thành phần tường mỏng vi mô

• Nhựa và cao su chính xác: Silicone mềm, các bộ phận đúc bằng nhựa mỏng và các thành phần chính xác linh hoạt

• Điện tử tiêu dùng: Các bộ phận cấu trúc bên trong nhỏ cho các thiết bị đeo, điện thoại thông minh và thiết bị điện tử nhỏ gọn

• Các thành phần vi mô y tế: Các thiết bị y tế dùng một lần nhỏ và các bộ phận cấu trúc y tế siêu chính xác

Khả năng kiểm tra cốt lõi của VMM

Các hệ thống VMM tiêu chuẩn chuyên đo đường viền 2D cực nhanh, trong khi các đơn vị VMM đa cảm biến nâng cấp tích hợp các đầu dò chiều cao laser để cung cấp hồ sơ chiều cao 3D chính xác cao hạn chế:

• Đo chính xác cao các đường viền cạnh 2D, khoảng cách lỗ, kích thước khe cắm và các tính năng góc

• Kiểm tra chính xác các dấu vết mạch micro-pitch và các thông số kỹ thuật kích thước của tấm hàn siêu mỏng

• Kiểm tra tốc độ cao để kiểm tra hàng loạt sản xuất hàng loạt liên tục

• Kiểm tra không phá hoại các vật liệu nền mỏng, mỏng, trong suốt và phản xạ

• Việc lấy mẫu sản phẩm đầu tiên nhanh chóng và xác nhận kích thước cho quy trình sản xuất khối lượng lớn

4Bảng so sánh cơ bản cạnh nhau: CMM vs VMM
