Thông tin chi tiết sản phẩm:
Place of Origin: China
Hàng hiệu: UNIMETRO
Số mô hình: Công cụ VMM
Thanh toán:
Minimum Order Quantity: 1
Giá bán: Discussible
Packaging Details: Wood case
Delivery Time: 15 work days
Payment Terms: T/T
Supply Ability: 10 per month
Tiếp xúc
Chi tiết sản phẩm
Vật thể màu đen hoặc màu tối: Xám và đen Du lịch trục X: 80mm
Du lịch trục Y: 60mm Dải đo trục Z: 60mm
Máy ảnh: Camera HD 2M pixel / camera HD 5M pixel (Optionsl) Đo lường độ chính xác: X ~ Y, (2,5 + L / 100) µm, L là chiều dài đo được
Điểm nổi bật:

máy đo thị lực

,

hệ thống đo thị lực



Dụng cụ phay Hệ thống kiểm tra Công cụ Video Hệ thống đo lường Máy đo thị lực





Ứng dụng sản phẩm

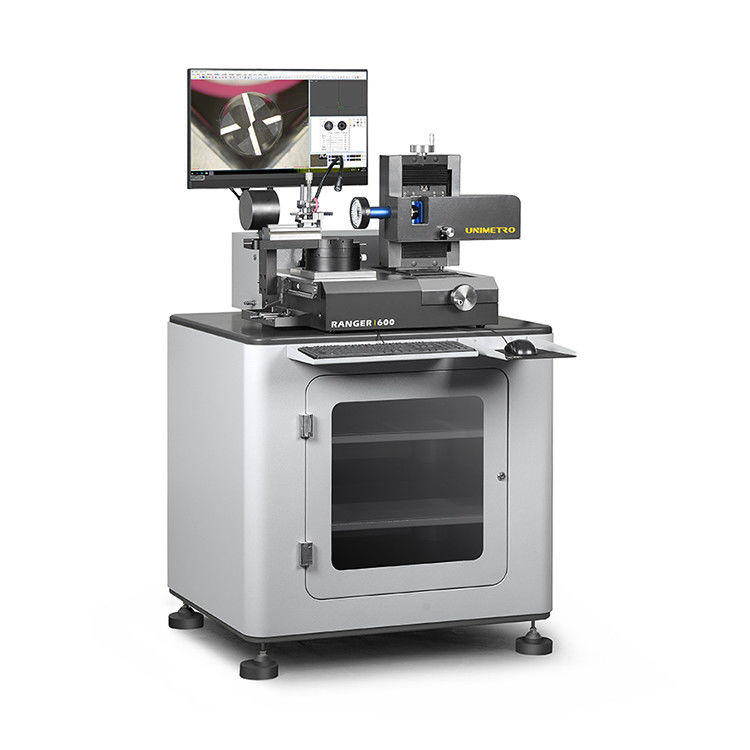

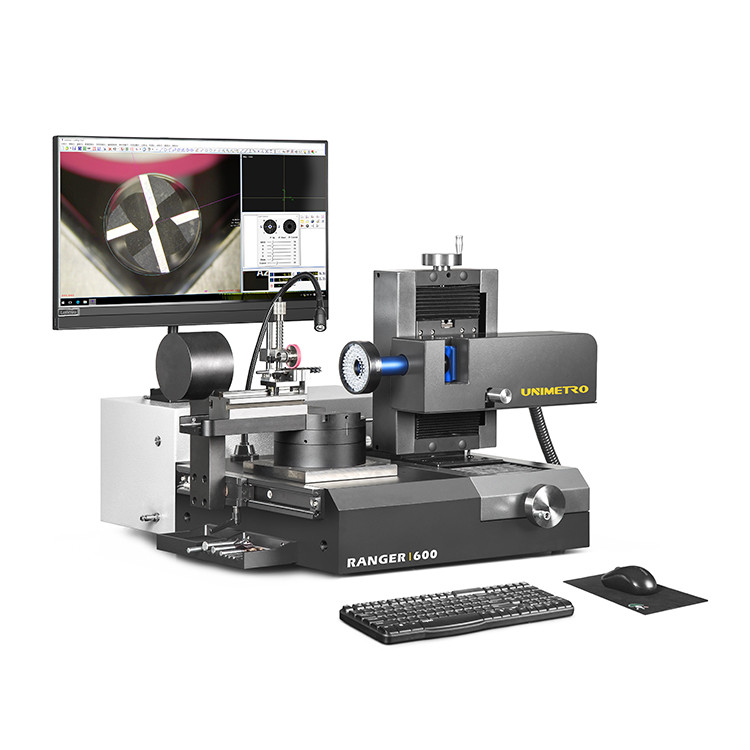

Hệ thống kiểm tra công cụ UNIMETRO RANGER600 là máy đo phổ dụng cho máy khoan, dao phay và bộ đếm và bộ đếm trong hệ thống chiếu sáng linh hoạt.Nhờ thiết kế nhỏ gọn và độ ổn định cao, RANGER600 có thể được sử dụng trong phòng đo lường, tiếp nhận kiểm tra hoặc trực tiếp trong sản xuất.Hệ thống kiểm tra công cụ RANGER600 được cấu hình với phần mềm đo đa năng SMARTOOL, làm cho nó trở thành công cụ tốt nhất cho tất cả các loại dụng cụ cắt kim loại, bắt đầu từ việc kiểm tra nhanh các tiêu chí đơn lẻ, chẳng hạn như đường viền bên ngoài hoặc các góc, để kiểm soát hoàn toàn các hình dạng công cụ đặc biệt .Người dùng có thể dễ dàng đạt được quy trình đo PUT-MEASURE-ANALYZE với RANGER600.





Thiết kế nâng cao



- Thiết kế tiện dụng và kết cấu vững chắc.
- Kết hợp chụp và hiển thị hình ảnh HD, cũng có thể tùy chọn mức độ phóng đại của kính hiển vi.
- Khối V ổn định và chính xác để dễ dàng giữ và căn chỉnh dụng cụ.
- Cơ khí cố định góc đo 0 độ và 90 độ có sẵn trên giai đoạn quay.
- Bộ mã hóa độ chính xác cao được nhúng vào bàn quay, cung cấp vị trí góc chính xác cho người dùng.

- Nhiều phần ánh sáng vòng LED có thể lập trình để chiếu sáng bề mặt, cũng bao gồm ánh sáng đường viền và ánh sáng phụ trợ góc tự do cho các tính năng tiêu chuẩn.
- Phần mềm đo SMARTOOL cung cấp chức năng đo cụ thể cho các dụng cụ cắt.
- Tự động phát hiện cạnh, đo góc nhanh với kẻ ô, chức năng so sánh phần tử CAD có sẵn.
- Đo kết quả nhanh chóng xuất ra báo cáo tệp EXCEL hoặc tệp CAD.
- Hệ thống MÁY TÍNH GỌI TRONG MỘT giúp máy hoạt động ổn định hơn.



Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 0

Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 1


Sự chỉ rõ



THÔNG SỐ KỸ THUẬT CỦA MÁY XÚC LẬT 25 TẤN

Hành trình trục X

80mm

Du lịch trục Y

60mm

Dải đo trục Z

60mm

Đường kính dụng cụ tối đa

50mm

Chiều dài dao tối đa

300mm

Khoảng cách làm việc

90mm

Ống kính

Ống kính zoom có ​​vết lõm 0,7-4,5X

Máy ảnh

Camera HD 2M pixel / Camera HD 5M pixel (Optionsl)

Độ phân giải tỷ lệ tuyến tính

0,0001mm

Phóng đại

12,6X ~ 79,2X / 25,2X ~ 158,4X (Tùy chọn)

Lĩnh vực xem

27 * 20mm ~ 4.3 * 3.3mm / 13.5 * 10mm ~ 2.3 * 1.6mm (Tùy chọn)

Đo độ chính xác

X ~ Y, (2,5 + L / 100) µm, L là chiều dài đo được

máy tính

Hệ thống PC TẤT CẢ TRONG MỘT, HĐH Windows 10, với màn hình LCD 24 "

Sự chiếu sáng

8 phần ánh sáng vòng LED, ánh sáng đường viền và ánh sáng phụ trợ linh hoạt, tất cả phần mềm điều khiển và có thể lập trình.

định dạng đầu vào

Tệp DXF

Định dạng đầu ra

EXCEL, DXF







Đo nhiều góc



Để định vị góc dụng cụ nhanh chóng và chính xác hơn trong quá trình đo, bàn quay của RANGER600 cung cấp 2 góc cố định cơ học, 0 độ và 90 độ.Ở vị trí 0 độ, người dùng có thể đo Đầu dụng cụ, Đầu dụng cụ - Trục trung tâm, Đầu dụng cụ - góc phía trước, v.v. Và vị trí 90 độ có sẵn cho góc Xoắn, Góc trước trục, Góc sau thứ nhất, Góc sau thứ hai và Nghiêng Góc cạnh, v.v.
Nếu cần vị trí góc khác, người dùng cũng có thể sử dụng bộ mã hóa chính xác được nhúng trong bảng quay để lấy.Giá trị góc được hiển thị trong phần mềm.



Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 2
                      0 độ 45 độ 90 độ




Trang bị tiêu chuẩn



Đèn phụ góc tự do

Một ánh sáng bổ sung có thể điều chỉnh độ sáng có sẵn trên một cánh tay linh hoạt.Điều này giúp người dùng có được hình ảnh nâng cao tại địa phương.
Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 3



Mô-đun ánh sáng đường viền

RANGER600 bao gồm một mô-đun ánh sáng LED có đường viền ánh sáng song song, có thể di chuyển dọc theo hướng trục X, cung cấp hình ảnh tốt nhất và sắc nét của chế độ xem vật thể cho người dùng khi đo đường viền của công cụ.

Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 4

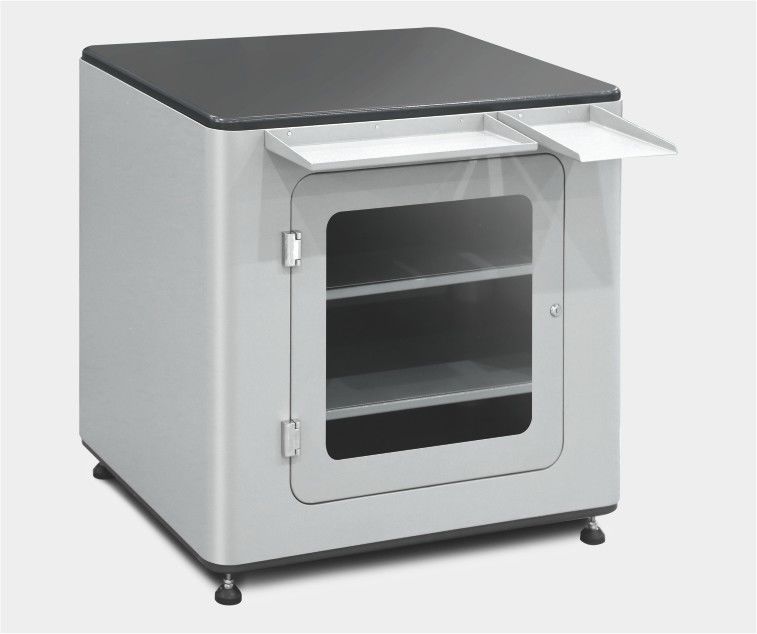

Bàn cơ sở

Trạm làm việc đứng vững chắc với không gian lưu trữ thực tế và có tầm nhìn mở để lưu trữ vật liệu và dụng cụ.
Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 5

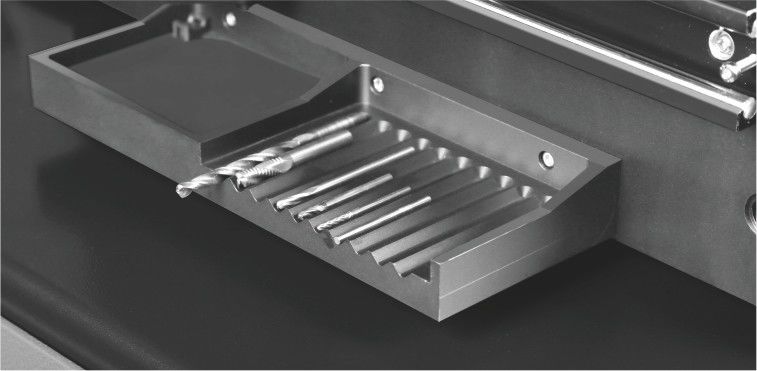

Người giữ dụng cụ

Một ngăn chứa nhiều dụng cụ phần được gắn vào bên cạnh của máy.Người dùng có thể cầm tất cả các dụng cụ để chuẩn bị tránh nhầm lẫn.

Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 6




Phần mềm đo SMARTOOL


Giải pháp đo dụng cụ cắt hàng đầu

Phần mềm đo dụng cụ cắt SMARTOOL được phát triển dựa trên công nghệ đo lường quang học và kỹ thuật số có độ chính xác cao, vận hành dễ dàng và trực quan, đồng thời cung cấp nhiều thuật toán đo lường và đánh giá đặc biệt cho các công cụ được sản xuất hoặc mài trong kinh doanh mài.

Chế độ xem sắc nét, có độ tương phản cao ở mọi độ phóng đại.
Mức độ phóng to cao cho phép phân tích ngay cả những chi tiết bề mặt nhỏ nhất hoặc kiểm tra các công cụ vi mô.
Giao diện phần mềm trực quan và dễ vận hành-cho ứng dụng đo nhanh chóng và dễ dàng, tất cả các phím chức năng và bảng điều khiển đều là đồ họa, và chức năng phát hiện cạnh tự động giúp loại bỏ sự khác biệt kết quả đo của những người vận hành khác nhau.
Chuyển đổi miễn phí giữa chế độ xem hình ảnh obiect và chế độ xem đường cong theo thời gian thực-người dùng có thể quan sát và đo các cạnh tối đa của các công cụ trong quá trình quay dyamic. tăng độ chính xác của phép đo.

Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 7




Các tính năng hàng đầu



Hoạt động dễ dàng

Hiển thị hình ảnh độ phân giải cao và giao diện hoạt động đồ họa.Tất cả các phím chức năng và bảng điều khiển được hiển thị trên cửa sổ phần mềm.



Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 8





Chế độ xem đường cong Thời gian thực động

Phần mềm cung cấp chế độ xem đường cong phát hiện cạnh theo thời gian thực, giúp phân tích và đo cạnh trực quan và rõ ràng hơn.Người dùng có thể chuyển sang chế độ xem đường cong bất kỳ lúc nào trong quá trình đo.



Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 9





Đo góc nhanh với thước đo

Kẻ ô được hiển thị trong vùng hình ảnh của phần mềm SMARTOOL có thể xoay tự do và có thể hiển thị các góc.Người dùng có thể dễ dàng đo góc nhanh bằng cách sử dụng thước đo để so sánh các cạnh.



Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 10





So sánh CAD

Phần mềm đo SMARTOOL hỗ trợ chức năng so sánh CAD.Người dùng có thể nhập trực tiếp bản vẽ CAD của công cụ vào phần mềm để làm tài liệu tham khảo và so sánh hình ảnh thực với bản vẽ để đánh giá hình học của các công cụ cắt.

Khả năng đo lường.



Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 11




Đo lường khả năng



Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 12
Góc xoắn Góc trước trục Góc trước Góc sau Đầu tiên



Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 13
Góc nghiêng phía sau thứ hai Góc nghiêng cạnh





Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 14
Tool End Tool End - Center Shaft Tool End - Front Angle



Công cụ phay Công cụ kiểm tra hệ thống Máy đo thị lực với màn hình LCD 24 " 15
Góc sau đầu tiên Góc sau thứ hai
