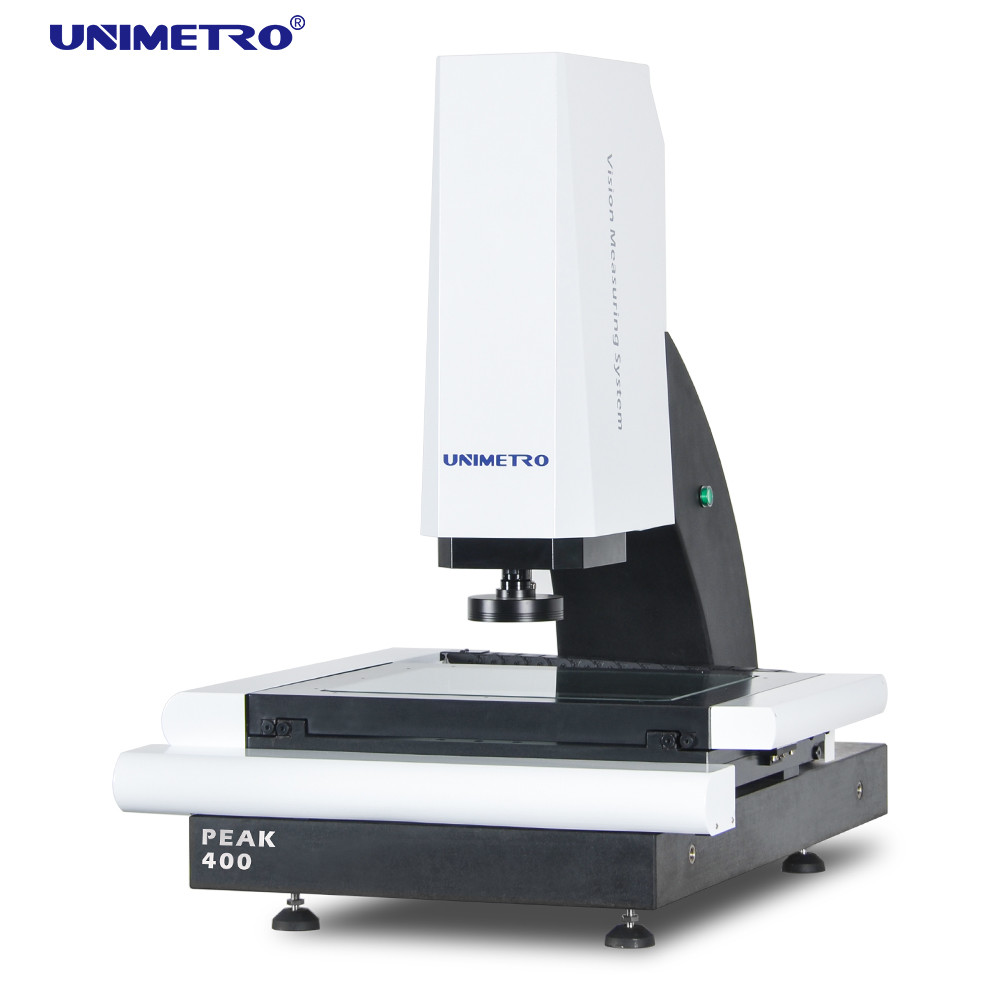

Hướng dẫn tuyến tính HIWIN Máy đo thị lực 2D CNC VMM

Hướng dẫn tuyến tính HIWIN Máy đo thị lực 2D CNC VMM

Hướng dẫn tuyến tính HIWIN Máy đo thị lực 2D CNC VMM
video
Hướng dẫn tuyến tính HIWIN Máy đo thị lực 2D CNC VMM
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: UNIMETRO
Chứng nhận: CE ISO
Số mô hình: ĐỈNH
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: Discussible
chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: 10 ~ 20 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 30 mỗi tháng
Tiếp xúc
Chi tiết sản phẩm
Kích thước: 960 * 710 * 1075mm Phạm vi đo: 400 * 300 * 200mm
Sự chính xác: 3 + L / 200um Lặp lại: 3um
Cân nặng: 380kg Máy ảnh: Máy ảnh CCD cấp công nghiệp
Ống kính: 0,7-4,5X Khoảng cách làm việc: 108mm
Độ phân giải tỷ lệ tuyến tính: 0,0005mm Sự bảo đảm: 24 tháng
Điểm nổi bật:

Máy đo thị lực VMM

,

Máy đo thị lực 2D

,

Máy đo cách hướng dẫn tuyến tính HIWIN

Hệ thống kiểm tra quang học CNC để đo góc với giá thấp hơn

Hệ thống kiểm tra quang học là một công cụ được sử dụng để đo kích thước vật lý chính xác, độ chính xác lên đến cấp độ micromet.Máy đo thị lực một thiết bị đo quang học sử dụng máy ảnh để chụp hình ảnh của chi tiết gia công, phân tích pixel ảnh và tính toán kích thước 2D bằng phần mềm đo.
Hệ thống kiểm tra quang học CNC là một thiết bị đo kích thước mạnh mẽ được thiết kế cho quy trình kiểm soát chất lượng sản xuất hàng loạt.Nó được cấu hình với phần mềm mạnh mẽ giúp quá trình đo có thể lập trình được, người dùng có thể đạt được các sản phẩm đo số lượng lớn bằng quy trình hoàn toàn tự động.PEAK series là một mô hình kinh tế của tầm nhìn CNC hoàn toàn tự động được phát triển bởi UNIMETRO.
Thiết kế đơn giản và tích hợp cho phép chúng tôi chế tạo máy với chi phí thấp hơn, đồng thời giữ được độ chính xác đo cao và hiệu suất tốt nhất.Người dùng có thể tận hưởng lợi thế về hiệu quả cao và tiết kiệm chi phí lao động từ một máy đo Vision CNC đầy đủ với giá thành rất thấp.

Cấu hình phần cứng của hệ thống kiểm tra quang học

◉ Thang đo tuyến tính độ phân giải 0,5um 3 trục
◉ Chức năng lấy nét tự động hiệu suất cao
◉ Giai đoạn làm việc nhôm và anodizing cứng

◉ Tương thích với đầu dò cảm ứng Renishaw (tùy chọn)
◉ 3 vòng 8 vòng đèn LED phần mềm điều khiển và có thể lập trình
◉ Điều khiển phần mềm ánh sáng đường viền LED song song và có thể lập trình
◉ Cảm biến dịch chuyển sợi quang đồng bộ (tùy chọn)
◉ Hướng dẫn tuyến tính HIWIN
◉ Điều khiển cơ giới trục Z
◉ Hộp điều khiển lõi tích hợp
◉ Máy ảnh CCD cấp công nghiệp
◉ Bộ tạo xung thủ công để điều khiển chuyển động trục Z
◉ Với đèn báo Laser để định vị và lấy nét phụ trợ (tùy chọn)

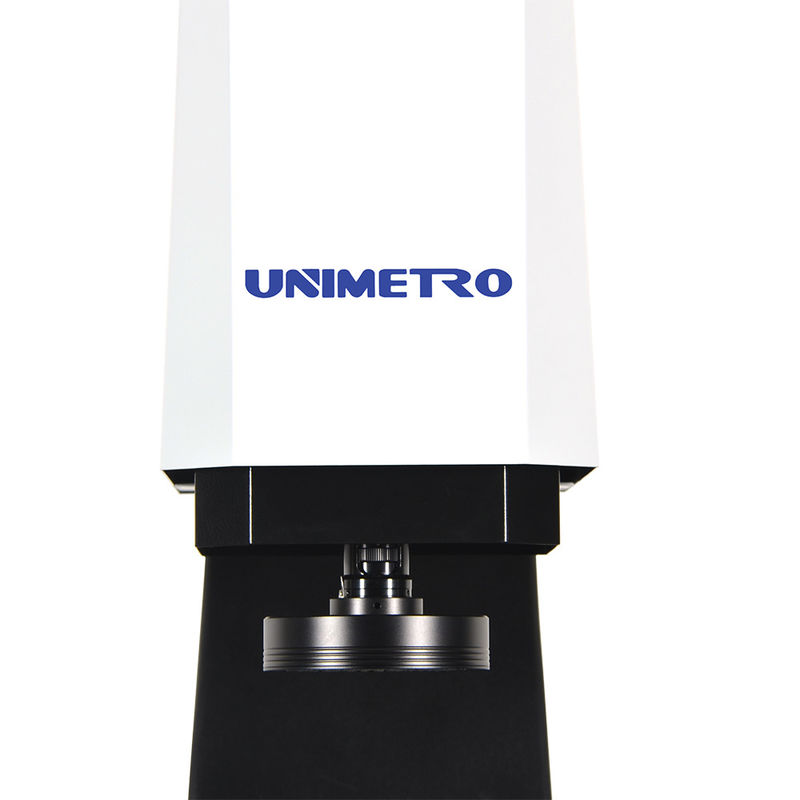

◉ Ống kính zoom có ​​vết lõm thủ công 0,7-4,5X với cảm biến phản hồi tín hiệu phóng đại
Hướng dẫn tuyến tính HIWIN Máy đo thị lực 2D CNC VMM 0


Ứng dụng hệ thống kiểm tra quang học
1) Dòng PEAK VMM tương thích với đầy đủ các dòng cảm biến đo sợi Omron, cung cấp;Nhiều khả năng hơn về yêu cầu đo lường chính xác.

2) Các phép đo ổn định của bề mặt nghiêng hoặc cong
3) Các phép đo ổn định của các loại vật liệu khác nhau
4) Các phép đo ổn định của bề mặt nhẵn hoặc thô

5) Dòng PEAK VMM tương thích với đầu dò cảm ứng Renishaw như cấu hình tùy chọn.Người dùng có thể dễ dàng đạt được chức năng đo 2D và 3D trong một máy.
6) Phần mềm có thể tính toán độ lệch giữa thấu kính quang học và đầu dò cảm ứng, đảm bảo rằng tất cả các kết quả đo đều nằm trong một hệ tọa độ.Kết quả đo có thể được đưa ra dưới dạng bản vẽ 3D để thiết kế ngược.


Chức năng phần mềm của hệ thống kiểm tra quang học
Phần mềm UNIMETRO INSPECT3D có giao diện người dùng thân thiện, dễ học, chức năng mạnh mẽ, cho phép người dùng đo nhanh và chính xác.
Phần mềm này cung cấp giao diện người dùng ngôn ngữ tiếng Anh đầy đủ, cũng cho phép phát triển ngôn ngữ mới.

◉ Nhập tệp CAD và đo lường
◉ Mảng bộ phận và đo macro
◉ Tự động lấy nét và đo chiều cao
◉ Chức năng điều hướng giúp xác định vị trí nhanh chóng
◉ Chức năng đo hình học mạnh mẽ
◉ Nhiều báo cáo dữ liệu và chức năng xuất dữ liệu đồ họa
◉ Chương trình người dùng linh hoạt
◉ Tạo các phần tử tham chiếu
◉ Chức năng phát hiện cạnh mạnh mẽ
◉ Hỗ trợ nhiều phụ kiện bên ngoài
◉ Tính toán tự động dung sai hình học của các yếu tố
◉ Đo lường sản xuất phức tạp nhanh chóng và thuận tiện

Thông số hệ thống kiểm tra quang học

PEAK300
PEAK400
Kích thước (mm) (L * W * H)
850 * 650 * 1060
1000 * 800 * 1080
Dải đo (mm) (X * Y * Z)
300 * 200 * 200
400 * 300 * 200
Độ chính xác (um)
3 + L / 200
3 + L / 200
Độ lặp lại (um)
3
3
Trọng lượng (kg)
120
150
Máy ảnh
Máy ảnh CCD analog cấp công nghiệp và card màn hình SV2000E
Ống kính
Thấu kính thu phóng có vết lõm bằng tay Thấu kính thu phóng bằng tay 0,7-4,5X / 0,7-4,5X với phản hồi tín hiệu (Tùy chọn) / Thấu kính thu phóng tự động (Tùy chọn)
Phóng đại
18-188X (Sự kết hợp khác nhau giữa máy ảnh và ống kính dẫn đến phạm vi phóng đại khác nhau
FOV
8.1-1.3mm (Sự kết hợp khác nhau giữa máy ảnh và ống kính dẫn đến phạm vi FOV khác nhau)
Khoảng cách làm việc
108mm
Độ phân giải tỷ lệ tuyến tính
0,0005mm
Sự chiếu sáng
3 vòng có thể lập trình, ánh sáng vòng bề mặt 8 phần, ánh sáng đường viền song song có thể lập trình



Thông tin công ty
Hướng dẫn tuyến tính HIWIN Máy đo thị lực 2D CNC VMM 1
Hướng dẫn tuyến tính HIWIN Máy đo thị lực 2D CNC VMM 2

Câu hỏi thường gặp

Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A1: Chúng tôi là một nhà máy và cung cấp cho bạn câu trả lời nhanh nhất trong 24 giờ.

Q2: Công ty của bạn chủ yếu trong lĩnh vực nào?
A2: Chúng tôi chủ yếu sản xuất máy đo thị lực, máy đo tọa độ, đồ đạc CMM & VMM.
Q3: Làm thế nào để chọn thông số kỹ thuật phù hợp?
A3: Chỉ cần bạn cho chúng tôi biết sự đa dạng và kích thước của sản phẩm cần đo, đội ngũ chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn dụng cụ đo có thông số kỹ thuật phù hợp.
Q4: Bạn có chấp nhận dịch vụ tùy chỉnh?
A4: Hãy chắc chắn!Chúng tôi có thể cung cấp không chỉ các loại máy thông thường mà còn cung cấp các loại máy tùy chỉnh theo nhu cầu của khách hàng.
Q5: Thời gian bảo hành của bạn là gì?
A5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm.Chất lượng sản phẩm của chúng tôi rất ổn định và chúng tôi đã cải thiện rất nhiều ở một số bộ phận có thể bị vỡ.Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi.
