Máy đo thị lực bán tự động cho điện tử
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: UNIMETRO
Chứng nhận: CE,ISO
Số mô hình: Thêm
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: Discussible
chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: 5 ~ 15 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 40
Tiếp xúc
Chi tiết sản phẩm
Kích thước: 600 * 740 * 980mm Phạm vi đo: 300 * 200 * 200mm
Đo lường độ chính xác: 2,5 + L / 100um Lặp lại: 2,5um
Cân nặng: 190kg Độ phân giải tuyến tính: 0,5um (0,1um cho tùy chọn)
Điểm nổi bật:

Máy đo thị lực bán tự động Machin

,

Máy đo thị lực lặp lại 2

Dụng cụ quang học bán tự động với tiêu điểm tự động trục Z

MÔ TẢ SẢN PHẨM
1) Máy đo thị lực là dụng cụ dùng để đo kích thước vật lý chính xác, độ chính xác đến cấp độ micromet.
2) Máy đo thị lực một thiết bị đo quang học sử dụng máy ảnh để chụp hình ảnh của chi tiết gia công, phân tích pixel hình ảnh và tính toán kích thước 2D bằng phần mềm đo.
3) Máy đo quang dòng EXTRA là một công cụ quan trọng được sử dụng trong quá trình kiểm soát chất lượng sản phẩm của bạn.Nó đảm bảo độ chính xác về kích thước sản phẩm của bạn, giúp sản phẩm của bạn cạnh tranh hơn.
4) Máy đo thị lực dòng EXTRA được thiết kế và phát triển bởi UNIMETRO, là mẫu máy phổ biến phù hợp với hầu hết các ứng dụng đo kích thước 2D chính xác và người dùng cuối từ các ngành khác nhau, như Khuôn mẫu, Điện tử, Bán dẫn, Ép nhựa, các sản phẩm 3C, Chăm sóc y tế, Hàng không ... vv.
5) Trục Z của máy đo thị lực dòng EXTRA được cấu hình với hệ thống động cơ servo vòng gần, để đạt được điều khiển chuyển động có độ chính xác cao và chức năng lấy nét tự động, người dùng có thể kiểm soát chuyển động của trục Z và lấy nét hình ảnh trong phần mềm hoặc bàn phím, rất tăng hiệu quả đo.
6) Dòng EXTRA được cấu hình sáng tạo với bộ tạo xung thủ công để điều chỉnh tốt vị trí trục Z, người dùng có thể điều chỉnh và lấy nét trục Z một cách dễ dàng.
- So với điều khiển chuyển động của bàn phím hoặc phím điều khiển, MPG chính xác và nhạy hơn, người dùng thậm chí có thể di chuyển trục từng micrômet.Mang đến trải nghiệm sử dụng tốt nhất cho người dùng.
- Trục Z với chức năng lấy nét tự động có độ chính xác cao, cho phép người dùng đạt được thao tác lấy nét nhanh và ổn định, loại bỏ lỗi lấy nét do đánh giá sai hoặc do người thao tác sai khác.
- Nhờ chức năng lấy nét tự động hiệu suất cao, người dùng có thể đạt được chức năng đo chiều cao với dòng EXTRA bằng cách đo không tiếp xúc.
7) Dòng EXTRA sử dụng ống kính zoom có ​​móp bằng tay với cảm biến phản hồi tín hiệu phóng đại, sau khi người dùng thay đổi độ phóng đại, phần mềm sẽ tự động chọn các thông số phù hợp, người dùng không cần thay đổi các thông số trong phần mềm và tiếp tục quá trình đo.Điều này đảm bảo một ứng dụng thuận tiện hơn và tiết kiệm thời gian.
- Cấu hình với máy ảnh kỹ thuật số HD 1,2M pixel, cho phép người dùng tận hưởng hình ảnh chất lượng cao trong quá trình đo, tăng độ chính xác của phép đo.Dòng sản phẩm này được định cấu hình với hướng dẫn tuyến tính có độ chính xác cao, cung cấp hiệu suất động độc đáo và trải nghiệm người dùng cuối.Cũng bao gồm vòng chiếu sáng bề mặt LED 8 phần có thể lập trình đầy đủ, bộ chuyển đổi tuyến tính độ phân giải cao 3 trục 0,0005mm và phần mềm đo mạnh mẽ.



KHU VỰC ỨNG DỤNG

a.Công nghiệp khuôn mẫu
b.Sản xuất ô tô
c.Ngành y tế
d.Sản xuất cơ khí
e.Ngành kỹ thuật số 3C
f.Sản xuất PCB
Vân vân.

Máy đo thị lực bán tự động cho điện tử 0 Máy đo thị lực bán tự động cho điện tử 1 Máy đo thị lực bán tự động cho điện tử 2



CẤU HÌNH PHẦN CỨNG

◉ Thang đo tuyến tính độ phân giải 0,5um 3 trục

◉ Chức năng lấy nét tự động hiệu suất cao
◉ Tương thích với đầu dò cảm ứng Renishaw

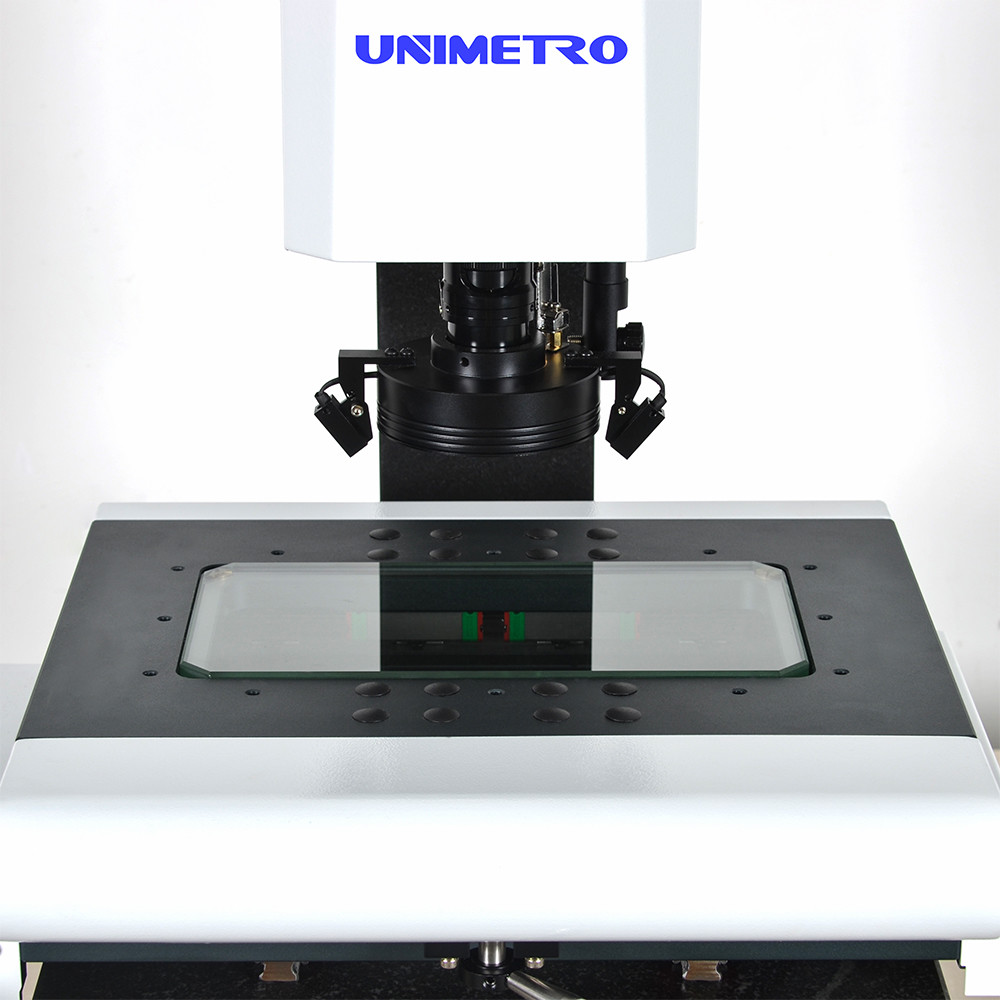

◉ Giai đoạn làm việc nhôm và anodizing cứng
◉ 3 vòng 8 vòng đèn LED phần mềm điều khiển và có thể lập trình
◉ Điều khiển phần mềm ánh sáng đường viền LED song song và có thể lập trình
◉ Máy ảnh kỹ thuật số HD 1,2M pixel
◉ Hộp điều khiển lõi tích hợp
◉ Điều khiển cơ giới trục Z
◉ Hướng dẫn tuyến tính HIWIN
◉ Bộ tạo xung thủ công để điều khiển chuyển động trục Z
◉ Với các chỉ báo Laser để định vị và lấy nét phụ trợ

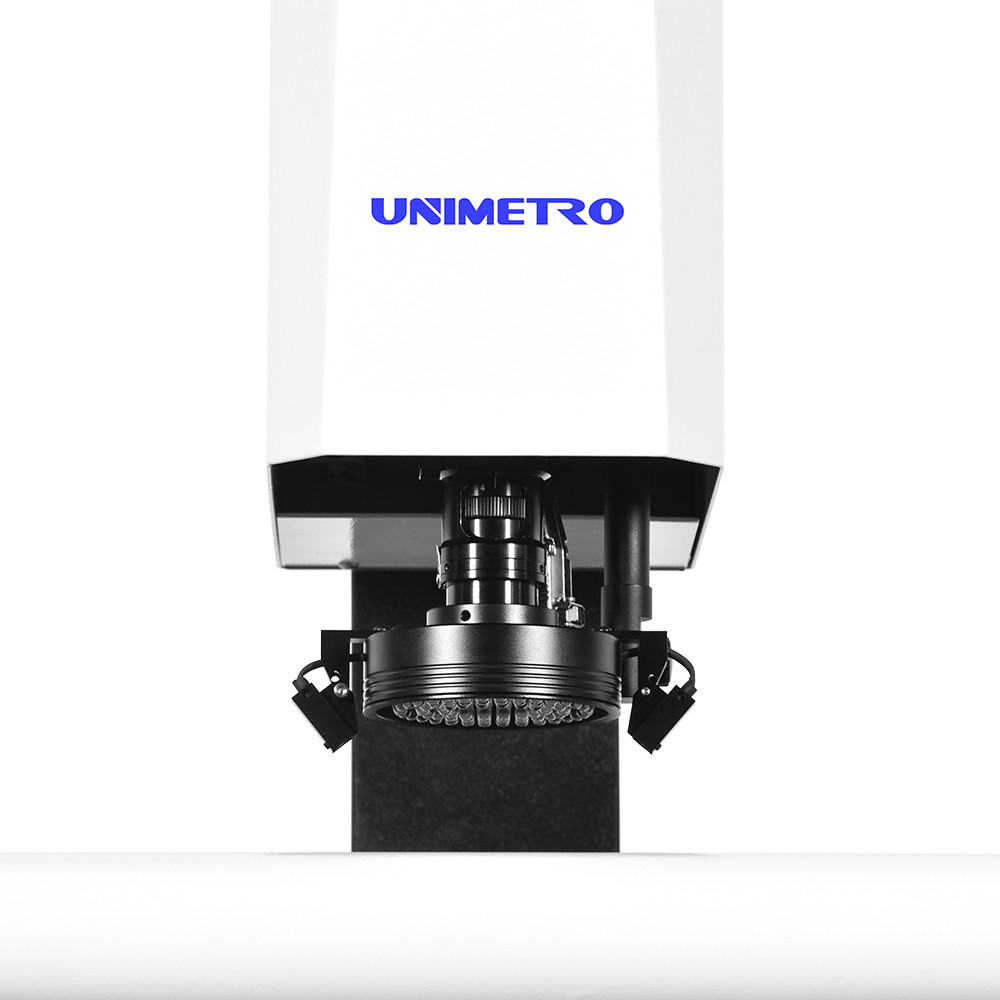

◉ Ống kính zoom có ​​vết lõm thủ công 0,7-4,5X với cảm biến phản hồi tín hiệu phóng đại
Máy đo thị lực bán tự động cho điện tử 3 Máy đo thị lực bán tự động cho điện tử 4 Máy đo thị lực bán tự động cho điện tử 5Các bác sĩ cho biết:
◉ Hiệu chỉnh dễ dàng

◉ Chạm nhiều góc

◉ Cài đặt hệ thống tọa độ nhanh

◉ Tương thích với đầy đủ các dòng Renishaw stylis

◉ Hỗ trợ mô-đun CAD (Tùy chọn)

◉ Đầu ra bản vẽ 3D
◉ Tương thích với đầu dò sao
◉ Đo kích thước 3D
◉ Đầu dò hình ảnh và cảm ứng kết hợp đo
◉ Giá đỡ đầu dò được hỗ trợ (Tùy chọn)

THAM SỐ


EXTRA200
EXTRA300
EXTRA400
EXTRA500
Kích thước (mm) (L × W × H)
550 * 540 * 930
600 * 740 * 980
700 * 840 * 980
800 * 940 * 980
Dải đo (mm) (X × Y × Z)
200 * 100 * 150
300 * 200 * 200
400 * 300 * 200
500 * 400 * 200
Độ chính xác đo (μm)
2,5 + L / 100
3.0 + L / 100
Độ lặp lại (μm)
2,5
3.0
Trọng lượng (kg)
140
190
240
290
Hình ảnh và Đo lường
Máy ảnh
Máy ảnh kỹ thuật số HD 1,2M pixel
Ống kính
Ống kính zoom có ​​vết lõm thủ công 0,7-4,5X với cảm biến phản hồi tín hiệu phóng đại
Phóng đại
18 - 195X (Chỉ để tham khảo. Với các máy ảnh và ống kính khác nhau, độ phóng đại sẽ khác nhau.)
Lĩnh vực xem
8,1mm ~ 1,3 mm
Khoảng cách làm việc
80 mm
Độ phân giải tỷ lệ tuyến tính
0,5μm (0,1μm Tùy chọn)
Hệ thống lái xe
Điều khiển bằng tay trục X, Y, điều khiển CNC vòng kín trục Z và chức năng AUTO FOCUS có sẵn
Sự chiếu sáng
4 phần ánh sáng bề mặt vòng LED có thể lập trình, ánh sáng đường viền LED song song 8 phần ánh sáng vòng LED, ánh sáng đồng trục, cho tùy chọn.

CHỨC NĂNG PHẦN MỀM
Phần mềm UNIMETRO INSPECT3D có giao diện người dùng thân thiện, dễ học,
chức năng mạnh mẽ, cho phép người dùng đạt được phép đo nhanh chóng và chính xác.
Phần mềm này cung cấp giao diện người dùng ngôn ngữ tiếng Anh đầy đủ, cũng cho phép phát triển ngôn ngữ mới.

◉ Nhập tệp CAD và đo lường
◉ Mảng bộ phận và đo macro
◉ Tự động lấy nét và đo chiều cao
◉ Chức năng điều hướng giúp xác định vị trí nhanh chóng
◉ Chức năng đo hình học mạnh mẽ
◉ Nhiều báo cáo dữ liệu và chức năng xuất dữ liệu đồ họa
Máy đo thị lực bán tự động cho điện tử 6
◉ Chương trình người dùng linh hoạt
◉ Tạo các phần tử tham chiếu
◉ Chức năng phát hiện cạnh mạnh mẽ
◉ Hỗ trợ nhiều phụ kiện bên ngoài
◉ Tính toán tự động dung sai hình học của các yếu tố
◉ Đo lường sản xuất phức tạp nhanh chóng và thuận tiện
