Nhà Sản phẩmMáy đo tầm nhìn

Máy đo quang bằng tay để đo 2D

Máy đo quang bằng tay để đo 2D

Máy đo quang bằng tay để đo 2D
video
Máy đo quang bằng tay để đo 2D
Thông tin chi tiết sản phẩm:
Nguồn gốc: Trung Quốc
Hàng hiệu: UNIMETRO
Chứng nhận: CE,ISO
Số mô hình: Căn bản
Thanh toán:
Số lượng đặt hàng tối thiểu: 1
Giá bán: Discussible
chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: 5 ~ 15 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 40
Tiếp xúc
Chi tiết sản phẩm
Kích thước: 600 * 740 * 980mm Phạm vi đo: 300 * 200 * 200mm
Đo lường độ chính xác: 2,5 + L / 100um Lặp lại: 2,5um
Cân nặng: 190kg Độ phân giải tuyến tính: 0,5um (0,1um cho tùy chọn)
Điểm nổi bật:

Máy đo quang bằng tay

,

Máy đo quang 0

Máy đo video bằng dụng cụ quang học bằng tay để đo 2d



Mô tả

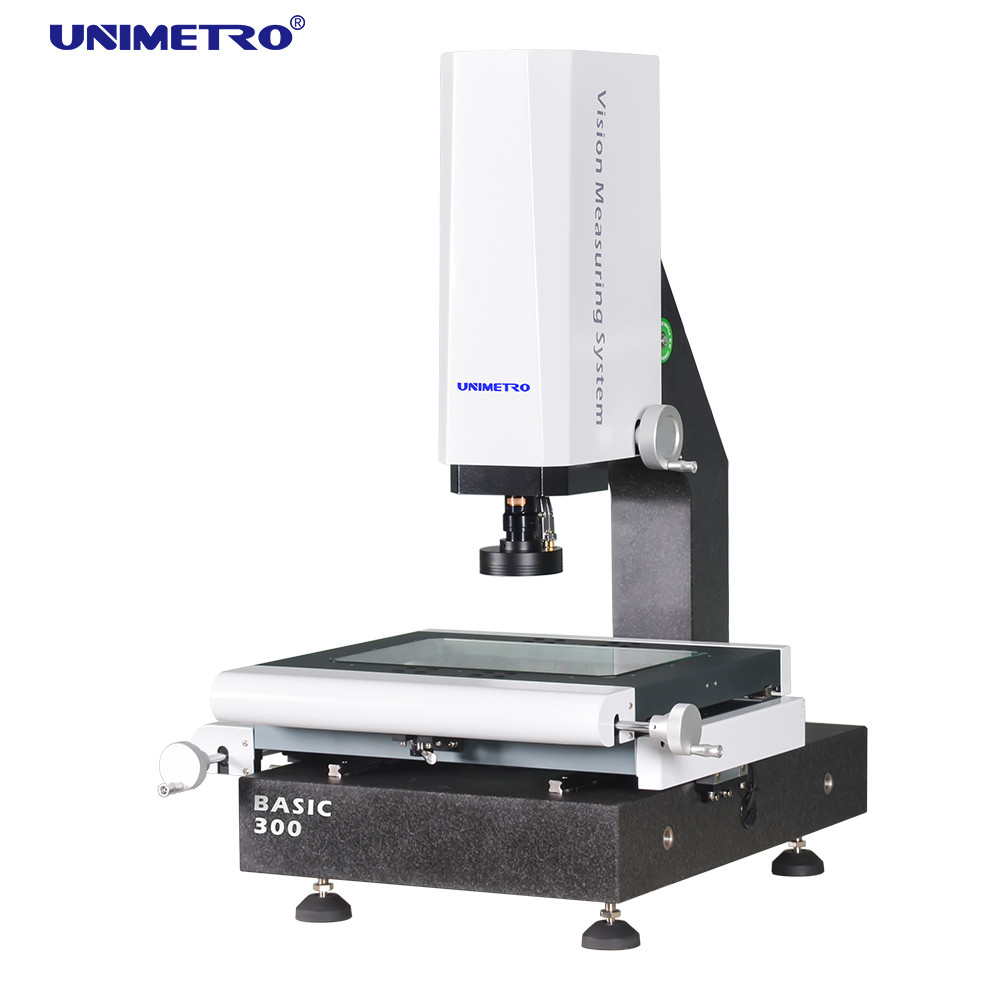

Máy đo thị lực là dụng cụ dùng để đo kích thước vật lý chính xác, độ chính xác đến từng micromet, là dụng cụ đo quang học sử dụng camera để chụp ảnh chi tiết gia công, phân tích pixel ảnh và tính kích thước 2D bằng phần mềm đo .


◉ Máy đo thị lực dòng BASIC được thiết kế và phát triển bởi UNIMETRO, đây là kiểu máy phổ biến phù hợp với hầu hết các ứng dụng đo kích thước 2D chính xác và người dùng cuối từ các ngành khác nhau, như Khuôn mẫu, Điện tử, Bán dẫn, Phun nhựa, Sản phẩm 3C, Y tế care, Aviation ... vv Đây là một công cụ quan trọng được sử dụng trong quá trình kiểm soát chất lượng sản phẩm của bạn, đảm bảo độ chính xác về kích thước sản phẩm, giúp sản phẩm của bạn cạnh tranh hơn.
◉ Dòng BASIC VMM là mẫu phổ biến nhất cho hầu hết các nhà máy sản xuất các bộ phận chính xác.Nó phù hợp cho các ứng dụng đo mẫu số lượng nhỏ.Điều khiển bằng tay 3 trục, với phần mềm thân thiện với người dùng, cho phép người vận hành quản lý việc sử dụng máy trong thời gian rất ngắn.


◉ Sử dụng đá granit có độ chính xác và ổn định cao làm bệ máy và cột, với cảm biến tuyến tính độ phân giải cao 0,0005mm 3 trục
---- Đảm bảo hiệu suất và độ chính xác cao của từng máy.
◉ Sử dụng đường dẫn hướng tuyến tính HIWIN và đường dẫn hướng tuyến tính chính xác cao, với công đoạn gia công nhôm và xử lý bề mặt anodizing cứng.
---- Đảm bảo hiệu suất năng động cao và vòng đời sử dụng lâu dài của máy.
◉ Sử dụng hộp điều khiển lõi tích hợp được phát triển bởi UNIMETRO, cho thang đo tuyến tính, điều khiển ánh sáng và truyền tín hiệu đầu dò cảm ứng.
---- Đảm bảo dễ dàng đi dây và bảo trì.Tăng cao độ ổn định của máy.
◉ Đèn LED viền có thể lập trình với đường ánh sáng song song, tránh biến dạng hình ảnh.
---- Đảm bảo độ chính xác của phép đo.
◉ Với 8 phần mềm điều khiển vòng đèn LED, cung cấp nhiều góc chiếu sáng và độ sáng.
---- Phù hợp với các bộ phận có hình dạng và vật liệu khác nhau.
◉ Các thông số chiếu sáng có thể được ghi lại trong chương trình đo từng phần, người dùng không cần điều chỉnh trong quá trình đo.
---- Sử dụng thân thiện và tiện lợi.



Khu vực ứng dụng

◆ Công nghiệp khuôn mẫu

Sản xuất ô tô

Ngành y tế

Sản xuất cơ khí

Ngành kỹ thuật số 3C

Sản xuất PCB

Vân vân.

Máy đo quang bằng tay để đo 2D 0   Máy đo quang bằng tay để đo 2D 1   Máy đo quang bằng tay để đo 2D 2



Cấu hình phần cứng

◆ Hướng dẫn tuyến tính HIWIN

◆ Giai đoạn làm việc nhôm và anodizing cứng

◆ Hộp điều khiển lõi tích hợp

◆ Thang đo tuyến tính độ phân giải 0,5um 3 trục

◆ Nhóm đèn LED song song đa chức năng

◆ Camera CCD độ phân giải cao cấp công nghiệp

◆ Ống kính zoom có ​​vết lõm thủ công 0,7-4,5X với độ lặp lại cao

◆ Hỗ trợ nhiều phụ kiện bên ngoài

Máy đo quang bằng tay để đo 2D 3 Máy đo quang bằng tay để đo 2D 4 Máy đo quang bằng tay để đo 2D 5



Tham số


CƠ BẢN200
CƠ BẢN300
CƠ BẢN400
BASIC500
Kích thước (mm) (L × W × H)
550 * 540 * 930
600 * 740 * 980
700 * 840 * 980
800 * 940 * 980
Dải đo (mm) (X × Y × Z)
200 * 100 * 150
300 * 200 * 200
400 * 300 * 200
500 * 400 * 200
Độ chính xác đo (μm)
2,5 + L / 100
3.0 + L / 100
Độ lặp lại (μm)
2,5
3.0
Trọng lượng (kg)
140
190
240
290
Hình ảnh và Đo lường
Máy ảnh
Camera CCD độ phân giải cao cấp công nghiệp
Ống kính
Ống kính zoom có ​​vết lõm thủ công 0,7 ~ 4,5X với độ lặp lại cao
Phóng đại
18 ~ 195 X
Góc nhìn
8,1mm ~ 1,3 mm
Khoảng cách làm việc
80 mm
Độ phân giải tỷ lệ tuyến tính
0,5μm (0,1μm Tùy chọn)
Hệ thống lái xe
Điều khiển thủ công X / Y / Z
Sự chiếu sáng
Đèn LED lập trình 8 phần / ánh sáng bề mặt vòng một phần, ánh sáng đường viền LED song song





Tổng quan về phần mềm



Phần mềm UNIMETRO INSPECT3D có giao diện người dùng thân thiện, dễ học, chức năng mạnh mẽ, cho phép người dùng đạt được
đo nhanh và chính xác.Phần mềm này cung cấp giao diện người dùng ngôn ngữ tiếng Anh đầy đủ, cũng cho phép phát triển ngôn ngữ mới.


◉ Nhập tệp CAD và đo lường

◉ Mảng bộ phận và đo macro
◉ Tự động lấy nét và đo chiều cao
◉ Chức năng điều hướng giúp xác định vị trí nhanh chóng
◉ Chức năng đo hình học mạnh mẽ
◉ Nhiều báo cáo dữ liệu và chức năng xuất dữ liệu đồ họa


◉ Chương trình người dùng linh hoạt

◉ Tạo các phần tử tham chiếu
◉ Chức năng phát hiện cạnh mạnh mẽ
◉ Hỗ trợ nhiều phụ kiện bên ngoài
◉ Tính toán tự động dung sai hình học của các yếu tố
◉ Đo lường sản xuất phức tạp nhanh chóng và thuận tiện

Máy đo quang bằng tay để đo 2D 6

Q: Bạn có phải là nhà máy hoặc công ty thương mại?

A: Chúng tôi là một nhà máy và cung cấp cho bạn câu trả lời nhanh nhất trong 24 giờ.


Q: Công ty của bạn chủ yếu trong lĩnh vực nào?
A: Chúng tôi chủ yếu sản xuất máy đo thị lực, máy đo tọa độ, đồ đạc CMM & VMM.

Q: Làm thế nào để chọn thông số kỹ thuật phù hợp?
A: Miễn là bạn cho chúng tôi biết sự đa dạng và kích thước của sản phẩm cần đo, đội ngũ chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn cách đo
thiết bị có thông số kỹ thuật phù hợp.

Q: Bạn có chấp nhận dịch vụ tùy chỉnh?
A: Hãy chắc chắn!Chúng tôi có thể cung cấp không chỉ các loại máy thông thường mà còn cung cấp các loại máy tùy chỉnh theo nhu cầu của khách hàng.

Q: Thời gian bảo hành của bạn là gì?
A: Thời gian bảo hành sản phẩm của chúng tôi là 2 năm.Chất lượng sản phẩm của chúng tôi rất ổn định và chúng tôi đã cải thiện rất nhiều ở một số bộ phận có thể bị vỡ.Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi.
