Bộ dụng cụ / Máy đo tọa độ CMM màu vàng cho ngành công nghiệp điện tử

Bộ dụng cụ / Máy đo tọa độ CMM màu vàng cho ngành công nghiệp điện tử

    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
    • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry
  • Gold Color CMM Fixture Kits / Coordinates Measurement Machine For Electronics Industry

    Thông tin chi tiết sản phẩm:

    Nguồn gốc: Đông Quan Trung Quốc
    Hàng hiệu: UNIMETRO
    Số mô hình: CMM

    Thanh toán:

    Số lượng đặt hàng tối thiểu: 1
    chi tiết đóng gói: Hộp hợp kim nhôm
    Liên hệ với bây giờ
    Chi tiết sản phẩm
    Tên sản phẩm: Bộ dụng cụ cố định CMM Màu: Vàng
    Vật chất: Nhôm 6061 Kích thước: 60 / bộ, 108 / bộ
    ứng dụng: Điện tử, hàng không vũ trụ, ô tô, nhựa hoặc chăm sóc y tế, vv

    CMM tọa độ máy đo đồ đạc

    CMM Toạ độ Máy đo Thiết bị đo Thiết bị đo Kiểm tra Thiết bị kiểm tra

    Ứng dụng

    Sê-ri đồ đạc Flexfix được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như điện tử, hàng không vũ trụ, ô tô, nhựa hoặc chăm sóc y tế. Nó có thể được giới thiệu cho tất cả các kích cỡ và mô hình của CMM và VMM. Chúng là những công cụ giúp cho quá trình đo của bạn linh hoạt, có thể lặp lại và được chuẩn hóa.

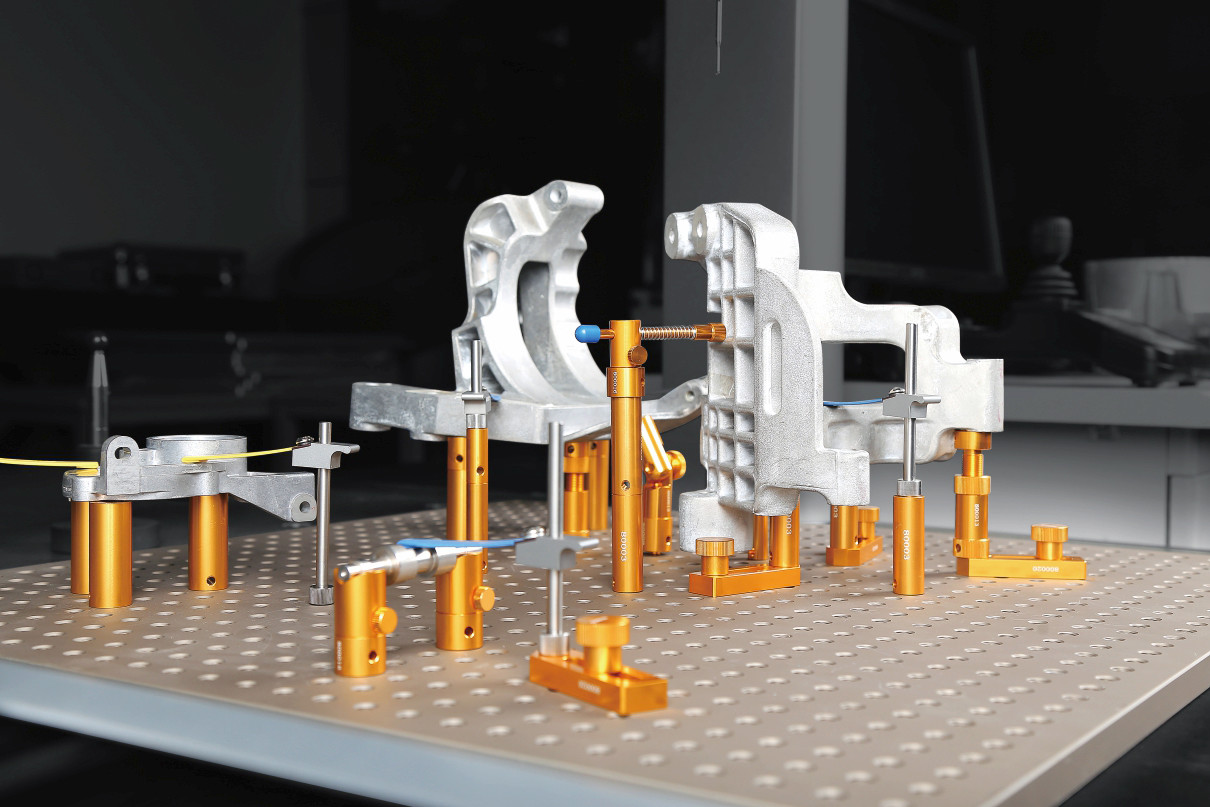

    Modular Fixturing cho CMM của bạn

    Hệ thống đồ đạc CMM dòng FlexFix được UNIMETRO thiết kế và phát triển nhằm giúp người dùng CMM cải thiện độ tái lập và độ chính xác của quy trình kiểm tra bằng cách cung cấp các thiết lập cố định nhanh và lặp lại cho các thành phần. Đồ đạc CMM sê-ri FlexFix là mô-đun và có thể được mở rộng theo yêu cầu của người dùng để cung cấp giải pháp cố định hoàn chỉnh cho bất kỳ bộ phận nào, bất kể kích thước, hình dạng hoặc vật liệu của nó.

    Đối với nhiều ứng dụng như điện tử, hàng không vũ trụ, ô tô, nhựa hoặc chăm sóc y tế, dòng FlexFix có thể cung cấp một giải pháp đầy đủ cho các yêu cầu cố định CMM. Sê-ri cung cấp các tấm cố định với các phụ kiện ren M8 với nhiều lựa chọn kích thước tiêu chuẩn, được làm bằng vật liệu nhôm có độ chính xác cao và quy trình sản xuất phức tạp, để đảm bảo độ chính xác và độ tin cậy của hệ thống. Các giải pháp cố định hoàn hảo có thể được lắp ráp rất nhanh mà không cần bất kỳ công cụ nào để tăng thông lượng và tránh sự chậm trễ trong kiểm tra.

    Chọn bộ dụng cụ sửa chữa của bạn

    Đồ đạc CMM loạt Flexfix được bán dưới dạng bộ dụng cụ để bắt đầu dễ dàng. Một bộ bao gồm một bảng cơ sở và một bộ các thành phần toàn diện.


    Chúng tôi đang cung cấp tùy chọn kích thước khác nhau cho các tấm cơ sở và người dùng nên chọn loại phù hợp dựa trên kích thước và yêu cầu đo của máy CMM.

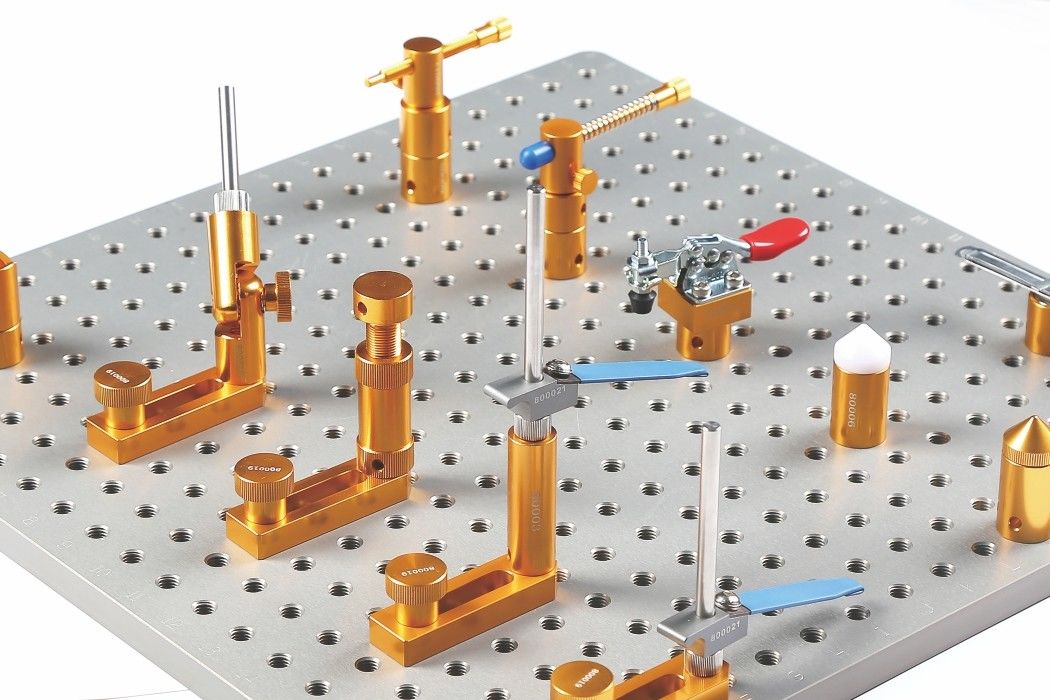

    Thành phần đồ đạc CMM

    Các thành phần Fixturing loạt Flexfix được thiết kế để giữ các thành phần chắc chắn với lực cần thiết tối thiểu và không có bất kỳ công cụ đặc biệt nào, tất cả các thành phần có chức năng khác nhau bao gồm hỗ trợ, kẹp hoặc nhấn. Thiết kế hợp lý cho phép tránh hư hỏng hoặc biến dạng trên phần đo. Với các thành phần linh hoạt này, người dùng có thể tạo ra loại kết hợp cố định khác nhau cho các bộ phận khác nhau. Ngoài ra, thật dễ dàng để thiết lập đường dẫn thăm dò rõ ràng của phép đo 3D.

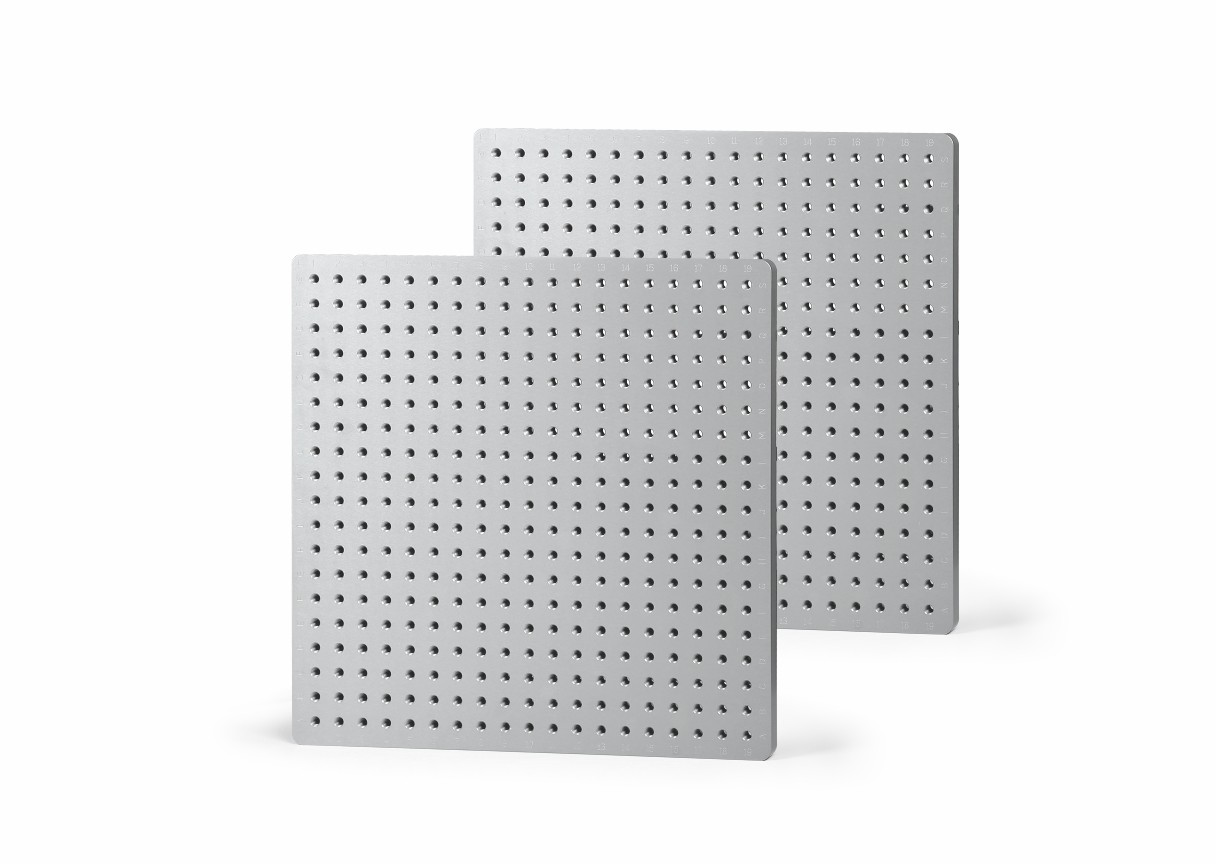

    Tấm cơ sở CMM

    Nhiều kích thước của các tấm cơ sở có sẵn để tùy chọn cho đồ đạc CMM loạt Flexfix. Điều này cho phép phạm vi ứng dụng rộng cho các kích thước khác nhau của CMM và cũng đáp ứng các yêu cầu cố định kích thước khác nhau của các thành phần.

    Một quy trình sản xuất phức tạp là cần thiết cho các tấm cơ sở đồ đạc CMM bao gồm gia công CNC, mài chính xác, phủ anodise và đánh dấu laser, để tạo ra các tấm có độ chính xác, độ phẳng và độ tin cậy cao. Và ngoại trừ kích thước tiêu chuẩn, chúng tôi cũng cung cấp kích thước tùy chỉnh và lỗ chủ đề.

    Các tấm cố định đang cung cấp một mẫu lưới chữ và số và mỗi thành phần cố định có số phần của nó dễ dàng nhìn thấy. Nó làm cho thiết lập người dùng có thể được xác định và ghi lại đầy đủ bằng cách ghi lại cụm và vị trí của từng bộ phận cố định, để có thể sao chép chính xác và thiết lập chính xác cho các lần kiểm tra tiếp theo.

    Kích thước tấm:

    Lỗ chỉ 400 * 300mm, M8

    Lỗ chỉ 400 * 400mm, M8

    Lỗ chỉ 500 * 500mm, M8

    Lỗ chỉ 600 * 600mm, M8

    Kích thước tùy chỉnh khác

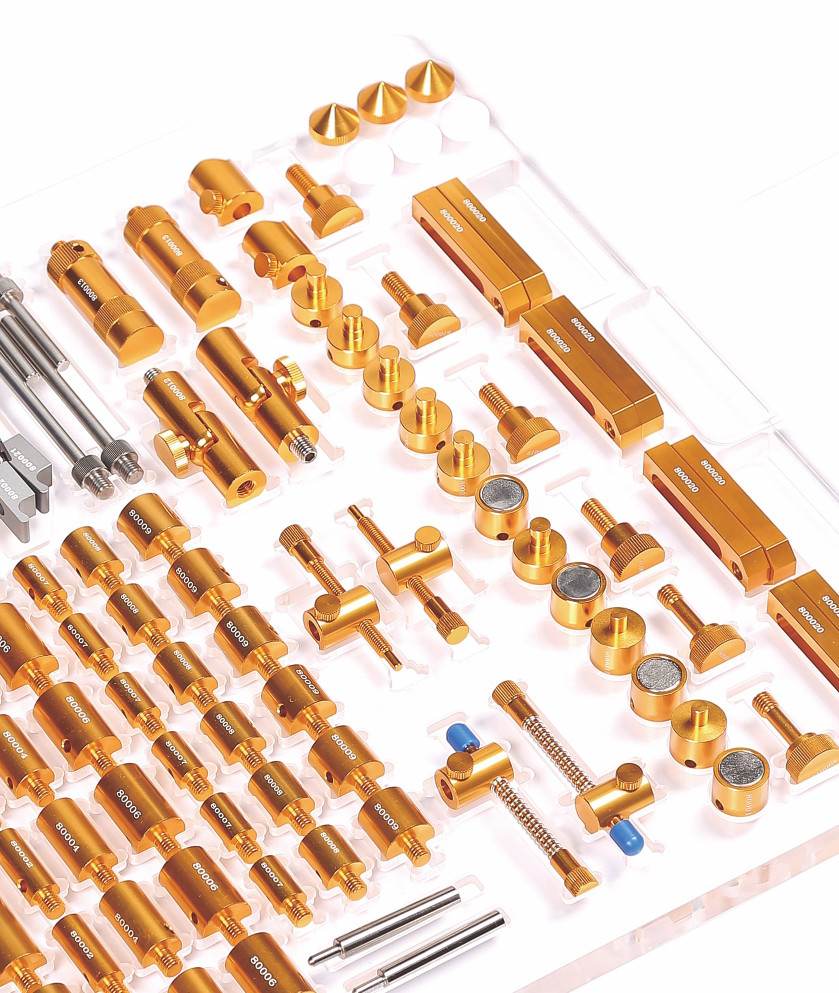

    Danh sách thành phần

    Mục
    dấu
    Số lượng
    Bế tắc 12 * 50mm 80001 6
    Bế tắc 12 * 30 mm 80002 6
    Bế tắc 16 * 50mm 80003 6
    Bế tắc 16 * 30 mm 80004 6
    Bế tắc 20 * 50mm 80005 6
    Bế tắc 20 * 30 mm 80006 6
    Bế tắc 12 * 20mm 80007 6
    Bế tắc 16 * 20mm 80008 6
    Bế tắc 20 * 20 mm 80009 6
    Kẹp đẩy 800010 2
    Kẹp vít 800011 2
    Trục điều chỉnh khớp 800012 2
    Chân đế điều chỉnh 800013 2
    Nam châm 800014 4
    Bế tắc 800015 2
    Người quảng cáo 800016 6
    Vít bảng cơ sở 800017 2
    Bài V 800018 2
    Ốc vít 800019 4
    Điều chỉnh trượt 800020 số 8
    Kẹp hàng chục 800021 4
    Giữ kẹp 800024 2
    Hỗ trợ kẹp ngắn 800022 2
    Hỗ trợ kẹp dài 800023 2
    Nón 800025 3
    Nón nylon 800026 3
    Cái vặn vít 800027 2
