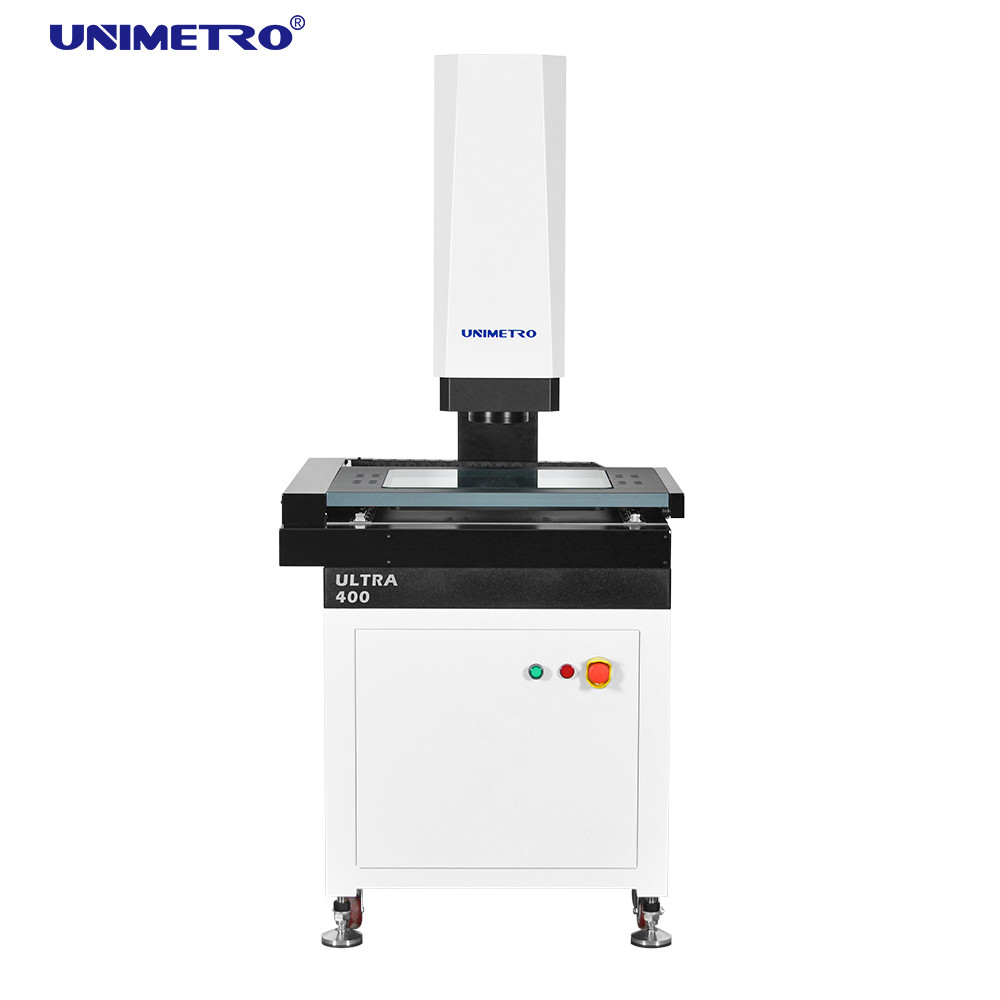

Máy đo hình ảnh CNC chính xác cao / VMS với hệ thống phân tích thống kê SPC

Thông tin cơ bản
Place of Origin: China
Hàng hiệu: UNIMETRO
Chứng nhận: CE,ISO
Số mô hình: CỰC KỲ
Minimum Order Quantity: 1
Giá bán: Discussible
chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: 15 ~ 20 ngày làm việc
Payment Terms: T/T
Supply Ability: 50 per month
Thông tin chi tiết
tên sản phẩm: Máy đo ảnh Kích thước: 1750*920*1700mm
Dải đo: 400*300*200mm đo độ chính xác: 2,5+L/200um
Độ lặp lại: 2,5 Độ phân giải tỷ lệ tuyến tính: 0,1um
hệ thống lái xe: Điều khiển CNC, hệ thống điều khiển AC Servo vòng kín, cần điều khiển, điều khiển chuột hoặc bàn phí chiếu sáng: Đèn LED dạng vòng 8 phần có thể lập trình Đèn LED đường viền song song
Điểm nổi bật:

thang đo kỹ thuật số tuyến tính

,

bộ mã hóa tuyến tính quang học

,

Máy đo hình ảnh camera CCD


Mô tả sản phẩm

Máy đo hình ảnh CNC độ chính xác cao / VMS với hệ thống phân tích thống kê SPC

Máy đo hình ảnh sê-ri ULTRA là máy đo thị lực hoàn toàn tự động có độ chính xác cao được phát triển để đo GD&T với điều khiển cơ giới tự động 3 trục.Nó được trang bị tính năng lấy nét tự động, điều khiển ánh sáng tự động và tự động di chuyển cấu hình phần cứng và phần mềm để thực hiện phép đo kích thước tuyến tính và hình học một cách nhanh chóng và chính xác.





Đặc trưng

◆ Kiểm soát chi tiết chất lượng

Ø Đế và cột bằng đá granit, độ ổn định tuyệt vời;

Ø Giai đoạn làm việc bằng nhôm, giúp điều khiển chuyển động phản ứng nhanh và linh hoạt;

Ø Giai đoạn làm việc với xử lý bề mặt oxy hóa cứng chống trầy xước;

Ø Tiêu chuẩn với hướng dẫn tuyến tính chính xác, vít bi mài và động cơ servo AC, v.v., để đảm bảo độ chính xác và ổn định của hệ thống chuyển động;

Ø Hệ thống điều khiển tích hợp, được nhúng với điều khiển chuyển động và tất cả điều khiển tín hiệu như chiếu sáng và đọc tỷ lệ tuyến tính, đảm bảo hiệu suất của máy cực kỳ ổn định.



◆ Cấu hình hiệu suất cao

Ø Điều khiển tự động CNC ba trục XYZ và định vị chính xác;
Ø 0,1 um thang đo tuyến tính thủy tinh có độ chính xác cao để đảm bảo độ chính xác định vị và độ chính xác đo lường của hệ thống;
Ø Camera màu độ phân giải cao GIGA đáp ứng nhu cầu quan sát rõ nét, đo đạc chính xác;
Ø Ống kính thu phóng nhấp chuột có độ phân giải cao 6,5 lần, chỉ cần nhân đôi chính xác và chỉnh sửa pixel một lần;
Ø Với hệ thống chiếu sáng lạnh LED 5 vòng 8 phân vùng bề mặt có thể lập trình và chiếu sáng song song LED đường viền và điều chỉnh ánh sáng thông minh tích hợp, nó có thể tự động điều khiển độ sáng trong phân chia 8 và thực hiện điều chỉnh độ sáng 256 cấp một cách thông minh.



◆ Khả năng mở rộng linh hoạt

ØNhiều loại cảm biến không tiếp xúc và hệ thống cố định nhanh là tùy chọn, có thể đáp ứng các yêu cầu đo lường khác nhau từ các khách hàng khác nhau
ØĐèn LED vòng màu có thể điều chỉnh được có sẵn cho dòng ULTRA, giúp dòng này linh hoạt và mạnh mẽ hơn đối với các bộ phận khác nhau với các loại vật liệu hoặc hình dạng khác nhau, cung cấp ứng dụng đo lường mạnh mẽ hơn.
ØNhờ khả năng mở rộng linh hoạt của dòng ULTRA, nó tương thích với đầu dò cảm ứng, cảm biến đo không tiếp xúc và cánh tay rô-bốt, giúp tăng hiệu quả đo cao.



Chức năng Giới thiệu

Thiết kế kiến ​​trúc phần mềm hướng đối tượng xuất sắc đảm bảo phần mềm ổn định và đáng tin cậy.
Phần mềm phân tích thống kê SPC chuyên nghiệp được kết nối liền mạch với phần mềm kiểm tra và công khai, dữ liệu được tự động chuyển đến cơ sở dữ liệu Phần mềm SPC mà không cần thao tác thủ công.
Thuật toán tìm kiếm siêu cạnh được áp dụng để nắm bắt chính xác cạnh với thời gian bóng và hình ảnh để đảm bảo độ chính xác của phép đo.

Dựa trên loại phần tử, nó cung cấp các chức năng xây dựng phần tử khác nhau như tịnh tiến, xoay, trích xuất, kết hợp, song song, dọc, ảnh phản chiếu, đối xứng, giao nhau, tiếp tuyến, v.v.
Dữ liệu đo lường có thể được tự động xuất sang TXT.WORD.EXCEL và Cơ sở dữ liệu phần mềm SPC chuyên nghiệp mà không cần chuyển đổi phần mềm của bên thứ ba và sự can thiệp của con người.
Phần mềm giới thiệu chế độ đo "phân phối" và "phục hồi", giúp thao tác dễ dàng và nhanh hơn.

Phần mềm hỗ trợ các ngôn ngữ quốc gia, không cần cài đặt gói ngôn ngữ và thay đổi phần mềm nên dễ dàng bản địa hóa.
Các phần mềm cùng loại sẽ được nâng cấp miễn phí để giải quyết những lo lắng của khách hàng.



Thông số

Người mẫu

SIÊU 300

SIÊU 400

SIÊU 500

SIÊU 600

Hành trình trục X/Y(mm)

300x200

400x300

500x400

600x500

Hành trình trục Z

200mm (có thể nâng cao theo yêu cầu của khách hàng)

Thang tuyến tính trục X/Y/Z-3

Độ phân giải thang tuyến tính bằng kính: 0,1um

Chế độ hướng dẫn

Hướng dẫn tuyến tính chính xác, hướng dẫn thanh trượt đôi rãnh kép.

Chế độ hoạt động

Bộ điều khiển cần điều khiển, Hoạt động của chuột, chương trình tự động phát hiện.

Sự chính xác

Trục XYZ:≤2,5+L/200um

Độ lặp lại

±2,5um

Hệ thống video

CCĐ

Máy ảnh CCD màu 1/3" độ nét cao

ống kính

6,5X tiếp tục nhấp vào ống kính thu phóng;Độ phóng đại quang học: 0,7X-4,5X;Độ phóng đại video: 26X~172X(màn hình 21,5")

hệ thống chiếu sáng

Viền

LED chiếu sáng đường viền song song

Bề mặt

0 ~ 255 Chiếu sáng bề mặt LED 5 vòng 8 vòng có thể điều chỉnh vô cấp

độ phóng đại

0,7X~4,5X

Phần mềm đo lường

Phần mềm đo hoàn toàn tự động UNIMETRO 2D

Dung tải

±2,5um

Môi trường làm việc

25Kg

Nguồn cấp

Nhiệt độ 20℃±2℃, Phạm vi độ ẩm<2℃/giờ, Độ ẩm 30~80%, Độ rung<0,002g, <15Hz

Kích thước(W*D*H)(mm)

220V/50Hz/10A

Kích thước(W*D*H)(mm)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

Trọng lượng tịnh / kg)

380

450

600

800



* L đang đo chiều dài (mm), độ chính xác cơ học của trục Z và độ chính xác lấy nét có liên quan đến bề mặt của phôi.

* Độ phóng đại là giá trị gần đúng, nó liên quan đến kích thước của màn hình và độ phân giải.

* Trường nhìn (mm) = (đường chéo*Ngang*Dọc)

* Có sẵn vật kính 0,5X hoặc 2X tùy chọn và nhận biết độ phóng đại hình ảnh: 13X~86X hoặc 52X~344X.
