| Place of Origin: | China |
|---|---|
| Hàng hiệu: | UNIMETRO |
| Chứng nhận: | CE,ISO |
| Số mô hình: | RANGER 600 |
| Minimum Order Quantity: | 1 set |
| Giá bán: | Discussible |
| Packaging Details: | Wood case |
| Delivery Time: | 15 work days |
| Payment Terms: | T/T, L/C, D/A, D/P, , Western Union, MoneyGram, MoneyGram |
| Supply Ability: | 5 per month |
| Product Name: | 5M HD Camera Tool Inspect System for Flat End Milling Cutter | X axis travel: | 80mm |
|---|---|---|---|
| Y axis travel: | 60mm | Z axis travel: | 60mm |
| Max tool diameter: | 20mm | Max tool length: | 200mm |
| Working distance: | 90mm | ||
| Làm nổi bật: | Hệ thống kiểm tra công cụ máy ảnh HD,máy ảnh kiểm tra video di động,Hệ thống kiểm tra công cụ máy ảnh 5M |
||

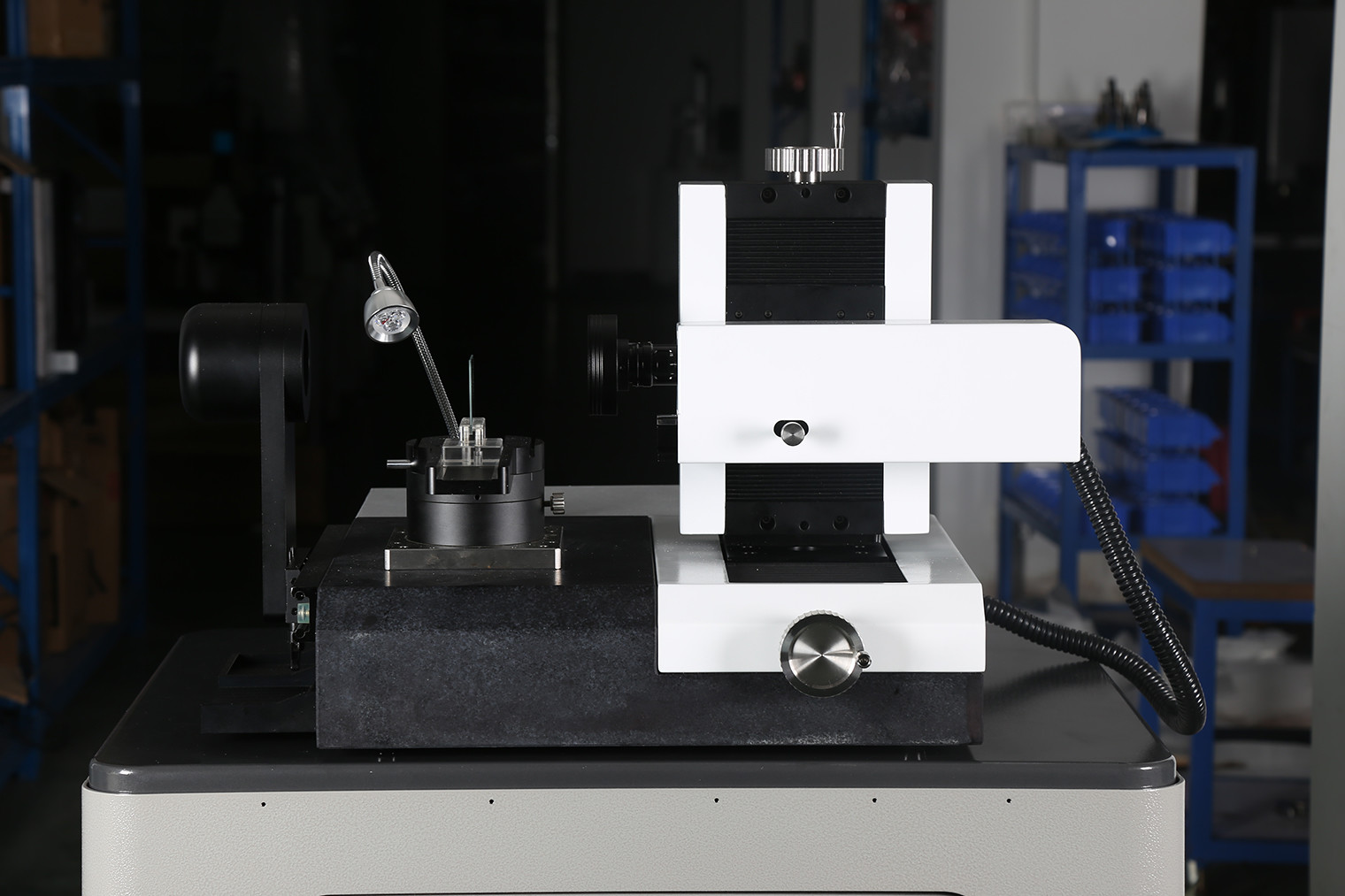

Hệ thống kiểm tra dụng cụ UNIMETRO RANGER600 là máy đo vạn năng cho mũi khoan, dao phay và bộ đếm và bộ đếm chìm dưới hệ thống chiếu sáng linh hoạt. Nhờ thiết kế nhỏ gọn và độ ổn định cao, RANGER600 có thể được sử dụng trong phòng đo lường, kiểm tra tiếp nhận hoặc trực tiếp trong sản xuất.
Thông số
| Tên sản phẩm |
Máy kiểm tra dụng cụ đa chức năng cho các dụng cụ cắt hình dạng khác nhau |
|||||
| Model |
Ranger 600 |
|||||
| Hành trình trục X |
80mm |
|||||
| Hành trình trục Y |
60mm |
|||||
| Phạm vi đo trục Z |
60mm |
|||||
| Đường kính dụng cụ tối đa |
20mm (tùy chọn 30mm) |
|||||
| Chiều dài dụng cụ tối đa |
200mm (tùy chọn 350mm) |
|||||
| Khoảng cách làm việc |
90mm |
|||||
|
Ống kính |
Ống kính zoom lõm 0.7X-4.5X |
|||||
|
Camera |
Camera HD 5MP |
|||||
|
Độ phân giải thang đo tuyến tính |
0.1um |
|||||
|
Độ phóng đại |
12.6X-79.2X/25.2X-158.4X (tùy chọn) |
|||||
|
Trường nhìn |
27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (Tùy chọn) |
|||||
|
Độ chính xác |
X ~ Y, (2.5 + L / 100)μm , L là chiều dài đo |
|||||
|
PC |
Hệ điều hành Windows 10, với màn hình LCD 24" |
|||||
|
Hệ thống chiếu sáng |
Đèn vòng LED 8 phần, đèn đường viền và đèn phụ trợ linh hoạt, tất cả đều được điều khiển bằng phần mềm và có thể lập trình. |
|||||
|
Định dạng đầu vào |
Tệp DXF |
|||||
|
Định dạng đầu ra |
EXCEL, DXF |
|||||
Tính năng
1. Thiết kế tiên tiến
﹥Thiết kế công thái học và kết cấu vững chắc.
﹥Kết hợp chụp và hiển thị hình ảnh HD, cũng có thể chọn mức độ phóng đại kính hiển vi.
﹥Khối V ổn định và chính xác để giữ và căn chỉnh dụng cụ dễ dàng.
﹥Các góc đo cố định cơ học 0 độ và 90 độ có sẵn trên bàn xoay.
﹥Bộ mã hóa độ chính xác cao được nhúng trong bàn xoay, cung cấp vị trí góc chính xác cho người dùng.
﹥Đèn vòng LED có thể lập trình nhiều phần để chiếu sáng bề mặt, cũng bao gồm ánh sáng đường viền và đèn phụ trợ góc tự do cho các tính năng tiêu chuẩn.
﹥Phần mềm đo SMARTOOL cung cấp chức năng đo cụ thể cho các dụng cụ cắt.
﹥Phát hiện cạnh tự động, đo góc nhanh bằng reticle, các chức năng so sánh phần tử CAD có sẵn.
2. Đo nhiều góc
Để xác định vị trí góc dụng cụ nhanh hơn và chính xác hơn trong quá trình đo, bàn xoay của RANGER600 cung cấp 2 góc cố định cơ học, 0 độ và 90 độ. Tại vị trí 0 độ, người dùng có thể đo Đầu dụng cụ, Trục trung tâm - Đầu dụng cụ, Góc trước - Đầu dụng cụ, v.v. Và vị trí 90 độ có sẵn cho Góc xoắn, Góc trước trục, Góc sau thứ nhất, Góc sau thứ hai và Góc cạnh nghiêng, v.v.
Thông tin công ty
Khách hàng & Đại lý của chúng tôi
| Câu hỏi thường gặp |
|---|
| Q1: Bạn là nhà máy hay công ty thương mại? |
| A1: Chúng tôi là một nhà máy và cung cấp cho bạn câu trả lời nhanh nhất trong 24 giờ. |
| Q2: Công ty của bạn chủ yếu về lĩnh vực gì? |
| A2: Chúng tôi chủ yếu sản xuất máy đo thị giác, máy đo tọa độ, đồ gá CMM&VMM, v.v. |
| Q3: Làm thế nào để chọn thông số kỹ thuật phù hợp? |
| A3: Miễn là bạn cho chúng tôi biết loại và kích thước của sản phẩm cần đo, nhóm chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn về dụng cụ đo có thông số kỹ thuật phù hợp. |
| Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không? |
| A4: Chắc chắn rồi! Chúng tôi không chỉ cung cấp các máy điển hình mà còn cả các máy được tùy chỉnh theo nhu cầu của khách hàng. |
| Q5: Thời gian bảo hành của bạn là bao lâu? |
| A5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm. Chất lượng sản phẩm của chúng tôi rất ổn định và chúng tôi đã cải thiện rất nhiều về một số bộ phận dễ vỡ. Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi. |
