Đo độ chính xác: | ≤ (3 + L / 75) | Kích thước màn hình (mm): | Ф 312mm, phạm vi hiển thị> Ф300 (với đường kẻ ngang) |
---|---|---|---|
Phạm vi quay màn hình: | 0 ° ~ 360 ° | Độ phân giải góc quay: | 1 'hoặc 0,01 ° |
Sự chiếu sáng: | 24V / 150w - đèn halogen | ||
Điểm nổi bật: | Máy chiếu hồ sơ kỹ thuật số,máy chiếu hồ sơ |
Đặc trưng
Độ thẳng đứng cao: Công nghệ lắp đặt hoàn thiện đảm bảo độ thẳng đứng của trục XY, XY và YZ.
Độ chính xác cao: độ chính xác đo 3 + L / 75um, hàng đầu trong ngành.
Tải nặng: Thiết kế cơ khí tiên tiến, giai đoạn sửa chữa, cung cấp tải tối đa 50 KG và độ chính xác vẫn ổn định khi tải tối đa.
Cấu trúc quang học vượt trội: Máy chiếu quang học dòng UNIPJ có thiết kế quang học vượt trội, mang đến cho người dùng hình ảnh rõ nét và loại bỏ ảnh hưởng từ nguồn ánh sáng môi trường.
Đo góc chính xác: màn hình chiếu trục A sử dụng bộ chuyển đổi vị trí cách tử vòng tròn thay vì bộ mã hóa truyền thống, loại bỏ sai số cơ học và phản ứng dữ dội, đảm bảo độ chính xác cao của phép đo góc.
Giới thiệu

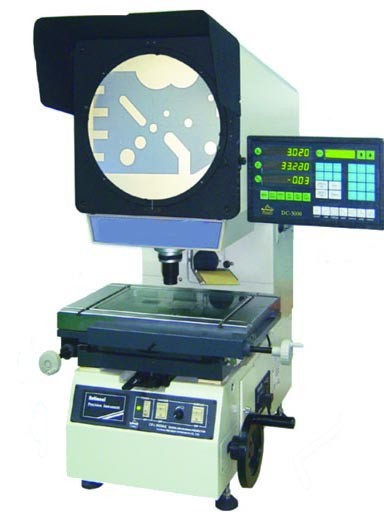

Máy chiếu biên dạng dòng UNIPJ-300AZ nổi tiếng bởi hệ thống quang học vượt trội và độ phóng đại chính xác, sai số của phép đo cạnh đường viền nhỏ hơn 0,08% khi sử dụng đèn viền.Ngoài ra công tắc chân cũng được bao gồm, mang lại thao tác thuận tiện hơn cho người dùng.
Máy chiếu hồ sơ dòng UNIPJ-300AZ đang sử dụng cấu trúc sân khấu cố định.Người dùng di chuyển hộp quang học để lấy nét.Cung cấp khả năng tải nặng hơn nhiều cho giai đoạn làm việc.Ngoài ra, kích thước sân khấu có thể lớn hơn nhiều so với các mô hình truyền thống.
Thông số
Người mẫu | Hình ảnh âm bản | UNIPJ-3015A | UNIPJ-3020A | UNIPJ-3025A |
||
hình ảnh tích cực | UNIPJ-3015AZ | UNIPJ-3025AZ | UNIPJ-3025AZ |
|||
Bàn làm việc | Kích thước sân khấu (mm) | 354 * 228 | 404 * 228 | 450 * 280 |
||
Kích thước kính (mm) | 210 * 160 | 260 * 160 | 306 * 196 |
|||
Trục X, hành trình (mm) | 150 | 200 | 250 |
|||
Trục Y, hành trình (mm) | 100 | 100 | 250 |
|||
Trục Z, hành trình (mm) | 100 | 100 | 100 |
|||
Trọng lượng | (Kilôgam) | 160 | 160 | 180 |
||
Kích thước (L * W * H) | (mm) | 780 * 780 * 1100 | 780 * 780 * 1100 | 810 * 780 * 1120 |
||
Độ chính xác đo (um) | & le (3 + L / 75) (L là chiều dài của chi tiết gia công được đo, đơn vị: mm) |
|||||
Độ phân giải (trục X, trục Y) | 0,5μm |
|||||
Màn hình máy chiếu | Kích thước màn hình (mm) | ∅312 phạm vi đã sử dụng> ∅300 (với đường chéo) |
||||
Phạm vi quay màn hình | 0 ° ~ 360 ° | |||||
Độ phân giải góc quay | 1 ‵ hoặc 0,01 ° |
|||||
Ống kính | Phóng đại | 10X (tùy chọn) | 20X (tùy chọn) | 50X (tùy chọn) | 100X (tùy chọn) |
|
Chế độ xem đối tượng (mm) | ∅60 | ∅30 | ∅15 | ∅6 |
||
Khoảng cách làm việc (mm) | 77,7 | 44.3 | 38.4 | 25.4 |
||
Chiều cao phôi tối đa | 90mm | 90mm | 90mm | 90mm |
||
Hệ thống xử lý dữ liệu | Hệ thống xử lý dữ liệu đa chức năng DC-3000 xuất hiện bằng tiếng Anh, có thể được sử dụng để thu thập dữ liệu và đo điểm, đường thẳng, đường tròn, góc và khoảng cách. |
|||||
Sự chiếu sáng | Độ sáng của quá trình truyền và phản xạ: đèn halogen 24V / 150w. |
|||||
Quyền lực | Tổng công suất 110V / 220V (AC) 50 / 60Hz = 400W |
|||||
Làm mát | Bởi những người hâm mộ |
|||||
Phụ kiện | Máy in tối thiểu (tùy chọn), Máy dò cạnh (tùy chọn), phần mềm M2D (tùy chọn), v.v., vui lòng tham khảo phụ kiện cho Máy chiếu Hồ sơ để biết thêm chi tiết |
Thông tin công ty
Khách hàng & Đại lý của chúng tôi
Câu hỏi thường gặp |
---|
Q1: Bạn có phải là nhà máy hoặc công ty thương mại? |
A1: Chúng tôi là một nhà máy sản xuất và cung cấp cho bạn câu trả lời nhanh nhất trong 24 giờ. |
Câu hỏi 2: Công ty của bạn chủ yếu trong lĩnh vực nào? |
A2: Chúng tôi chủ yếu sản xuất máy đo thị lực, máy đo tọa độ, đồ đạc CMM & VMM. |
Q3: Làm thế nào để chọn thông số kỹ thuật phù hợp? |
A3: Chỉ cần bạn cho chúng tôi biết sự đa dạng và kích thước của sản phẩm cần đo, đội ngũ chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn thiết bị đo có thông số kỹ thuật phù hợp. |
Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không? |
A4: Hãy chắc chắn!Chúng tôi có thể cung cấp không chỉ các loại máy thông thường mà còn cung cấp các loại máy tùy chỉnh theo nhu cầu của khách hàng. |
Q5: Thời gian bảo hành của bạn là gì? |
A5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm.Chất lượng sản phẩm của chúng tôi rất ổn định và chúng tôi có cải tiến rất nhiều về một số bộ phận có thể bị vỡ.Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi. |
