tên sản phẩm: | Máy đo dao phay | Dải đo X: | 80MM |
---|---|---|---|
Dải đo Y: | 60mm | Dải đo Z: | 60mm |
Đường kính dụng cụ tối đa: | 0 ~ 350mm | ||
Làm nổi bật: | Máy kiểm tra độ cứng,máy đo độ cứng kỹ thuật số |
Ứng dụng sản phẩm

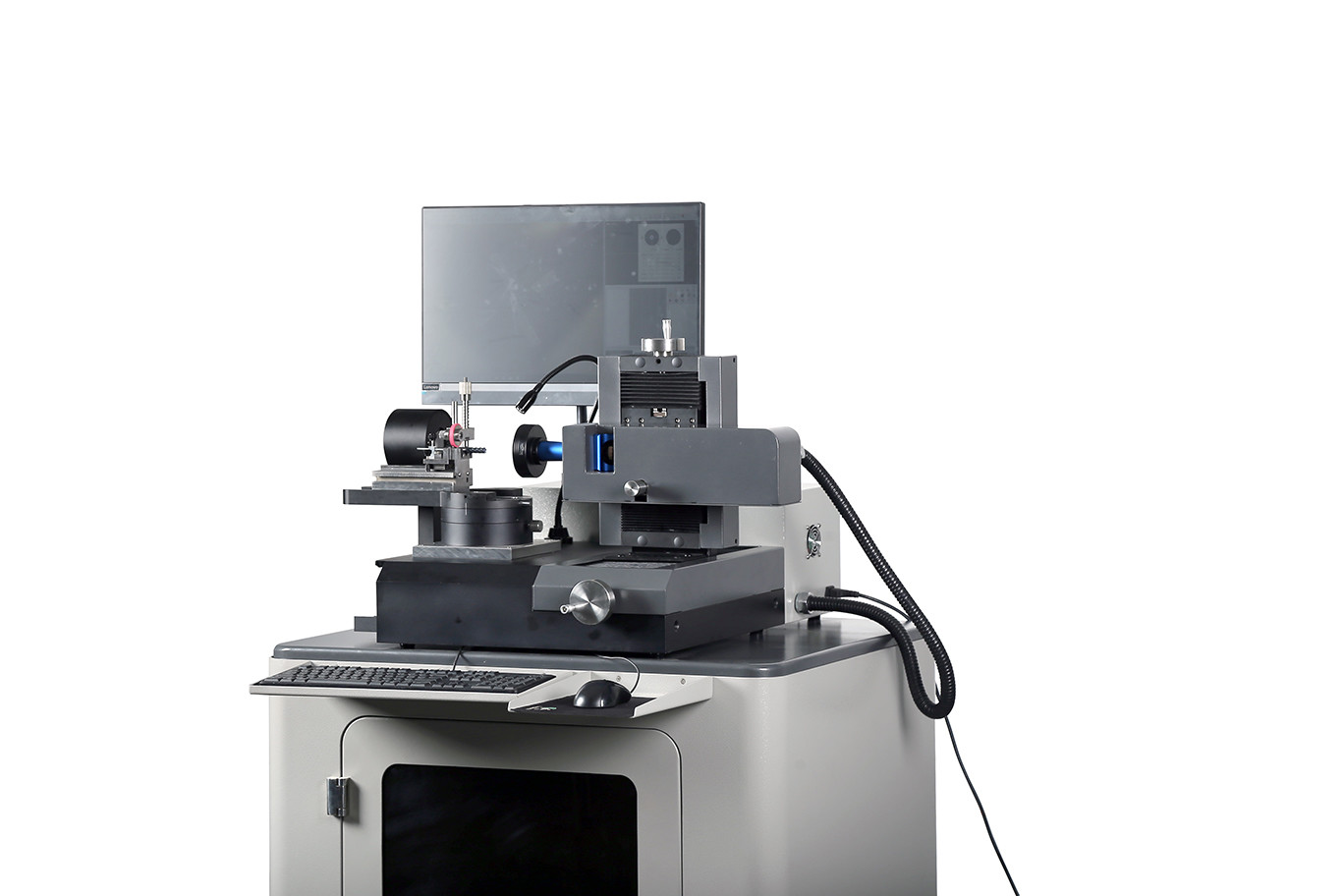

Máy VMM UNIMETRO RANGER600 Tool là máy đo phổ dụng cho máy khoan, dao phay, máy đếm và bộ đếm trong hệ thống chiếu sáng linh hoạt.Nhờ thiết kế nhỏ gọn và độ ổn định cao, RANGER600 có thể được sử dụng trong phòng đo lường, tiếp nhận kiểm tra hoặc trực tiếp trong sản xuất.Hệ thống kiểm tra công cụ RANGER600 được cấu hình với phần mềm đo đa năng SMARTOOL, giúp nó trở thành công cụ tốt nhất cho tất cả các loại dụng cụ cắt kim loại, bắt đầu từ việc kiểm tra nhanh các tiêu chí đơn lẻ, chẳng hạn như đường viền bên ngoài hoặc các góc, để kiểm soát hoàn toàn các hình dạng công cụ đặc biệt .Người dùng có thể dễ dàng đạt được quy trình đo PUT-MEASURE-ANALYZE với RANGER600.
Thiết kế nâng cao
- Thiết kế tiện dụng và kết cấu vững chắc.
Thông số
THÔNG SỐ KỸ THUẬT CHO Hệ thống đo dao phay | ||||||
Hành trình trục X |
80mm |
|||||
Hành trình trục Y |
60mm |
|||||
Dải đo trục Z |
60mm |
|||||
Đường kính dụng cụ tối đa |
20mm (tùy chọn 30mm) |
|||||
Chiều dài dao tối đa |
200mm (tùy chọn 350mm) |
|||||
Khoảng cách làm việc |
90mm |
|||||
Ống kính |
Ống kính zoom có vết lõm 0,7X-4,5X |
|||||
Máy ảnh |
Máy ảnh HD 2M pixel / Máy ảnh HD 5M pixel (Optionsl) |
|||||
Độ phân giải tỷ lệ tuyến tính |
0,0001mm |
|||||
Phóng đại |
12.6X-79.2X / 25.2X-158.4X (tùy chọn) |
|||||
Góc nhìn |
27 * 20mm ~ 4.3 * 3.3mm / 13.5 * 10mm ~ 2.3 * 1.6mm (Tùy chọn) |
|||||
Đo độ chính xác |
X ~ Y, (2,5 + L / 100) μm, L là chiều dài đo được |
|||||
máy tính |
Hệ thống PC TẤT CẢ TRONG MỘT, HĐH Windows 10, với màn hình LCD 24 " |
|||||
Hệ thống chiếu sáng |
8 phần ánh sáng vòng LED, ánh sáng đường viền và đèn phụ trợ sáng, tất cả phần mềm điều khiển và có thể lập trình. |
|||||
định dạng đầu vào |
Tệp DXF |
|||||
Định dạng đầu ra |
EXCEL, DXF |
Đặc trưng
Để định vị góc dụng cụ nhanh chóng và chính xác hơn trong quá trình đo, bàn quay của RANGER600 cung cấp 2 góc cố định cơ học, 0 độ và 90 độ.Ở vị trí 0 độ, người dùng có thể đo Đầu dụng cụ, Đầu dụng cụ - Trục trung tâm, Đầu dụng cụ - góc phía trước, v.v. Và vị trí 90 độ có sẵn cho góc Xoắn, Góc trước trục, Góc sau đầu tiên, Góc sau thứ hai và Nghiêng Góc cạnh, v.v.
Nếu cần vị trí góc khác, người dùng cũng có thể sử dụng bộ mã hóa chính xác được nhúng trong bảng quay để lấy.Giá trị góc được hiển thị trong phần mềm.
Chức năng phần mềm
Giải pháp đo công cụ cắt hàng đầu
Phần mềm đo dụng cụ cắt SMARTOOL được phát triển dựa trên công nghệ đo lường quang học và kỹ thuật số có độ chính xác cao, vận hành dễ dàng và trực quan, đồng thời cung cấp nhiều thuật toán đo lường và đánh giá đặc biệt cho các công cụ được sản xuất hoặc mài trong kinh doanh mài.
Chế độ xem sắc nét, có độ tương phản cao ở mọi độ phóng đại. Đo lường khả năng
Mức độ phóng to cao cho phép phân tích ngay cả những chi tiết bề mặt nhỏ nhất hoặc kiểm tra các công cụ vi mô.
Giao diện phần mềm trực quan và dễ vận hành - cho ứng dụng đo nhanh chóng và dễ dàng, tất cả các phím chức năng và bảng điều khiển đều là đồ họa, và chức năng phát hiện cạnh tự động giúp loại bỏ sự khác biệt kết quả đo của những người vận hành khác nhau.
Chuyển đổi miễn phí giữa chế độ xem hình ảnh obiect và chế độ xem đường cong thời gian thực-người dùng có thể quan sát và đo các cạnh tối đa của các công cụ trong quá trình quay loạn xạ. tăng độ chính xác của phép đo.
Góc xoắn Góc trước trục Góc trước Góc sau Đầu tiên
Tool End Tool End - Center Shaft Tool End - Front Angle
