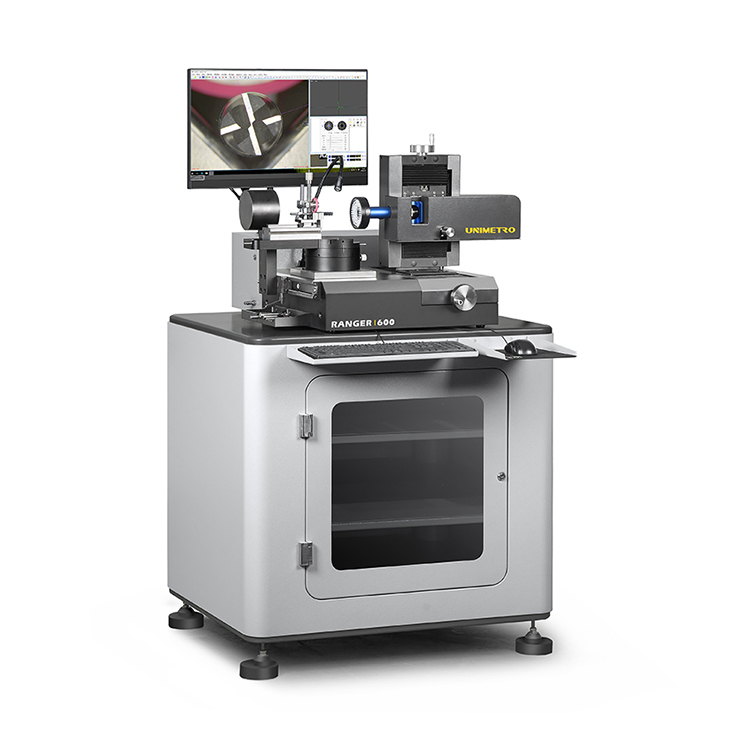

Hệ thống kiểm tra công cụ UNIMETRO RANGER600 cho máy xay
Ứng dụng sản phẩm
Hệ thống kiểm tra công cụ UNIMETRO RANGER600 là máy đo phổ quát cho máy khoan, máy cắt phay và lò chôn với hệ thống chiếu sáng linh hoạt.Nhờ thiết kế nhỏ gọn và độ ổn định tuyệt vời của nó, RANGER600 có thể được sử dụng trong phòng đo lường, nhận kiểm tra hoặc trực tiếp trong sản xuất.
Được cấu hình với phần mềm đo lường phổ quát SMARTOOL, hệ thống này là công cụ lý tưởng cho tất cả các loại công cụ cắt kim loại,Từ kiểm tra nhanh các tiêu chí đơn lẻ (như đường viền bên ngoài hoặc góc) đến kiểm soát hoàn toàn các hình học công cụ đặc biệtNgười dùng có thể dễ dàng đạt được một luồng công việc PUT-MEASURE-ANALYSE với RANGER600.
Thông số kỹ thuật
| Parameter |
Giá trị |
| Di chuyển theo trục X |
80mm |
| Trục Y Di chuyển |
60mm |
| Phạm vi đo trục Z |
60mm |
| Chiều kính công cụ tối đa |
50mm |
| Chiều dài công cụ tối đa |
300mm |
| Khoảng cách làm việc |
90mm |
| Kính kính |
0.7-4.5X ống kính zoom đục |
| Máy ảnh |
Máy ảnh 2M pixel HD/5M pixel HD camera (Tự chọn) |
| Độ phân giải quy mô tuyến tính |
0.0001mm |
| Tăng kích thước |
12.6X ~ 79.2X / 25.2X ~ 158.4X (Tự chọn) |
| Khu vực nhìn |
27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (Tự chọn) |
| Độ chính xác đo |
X~Y,(2.5+L/100) μm, L là chiều dài đo |
| PC |
Hệ thống PC tất cả trong một, hệ điều hành Windows 10, với màn hình LCD 24 " |
| Ánh sáng |
8 phần đèn vòng LED, đèn đường viền và đèn phụ linh hoạt, tất cả đều được điều khiển bởi phần mềm và có thể lập trình |
| Định dạng đầu vào |
Tệp DXF |
| Định dạng đầu ra |
Excel, DXF |

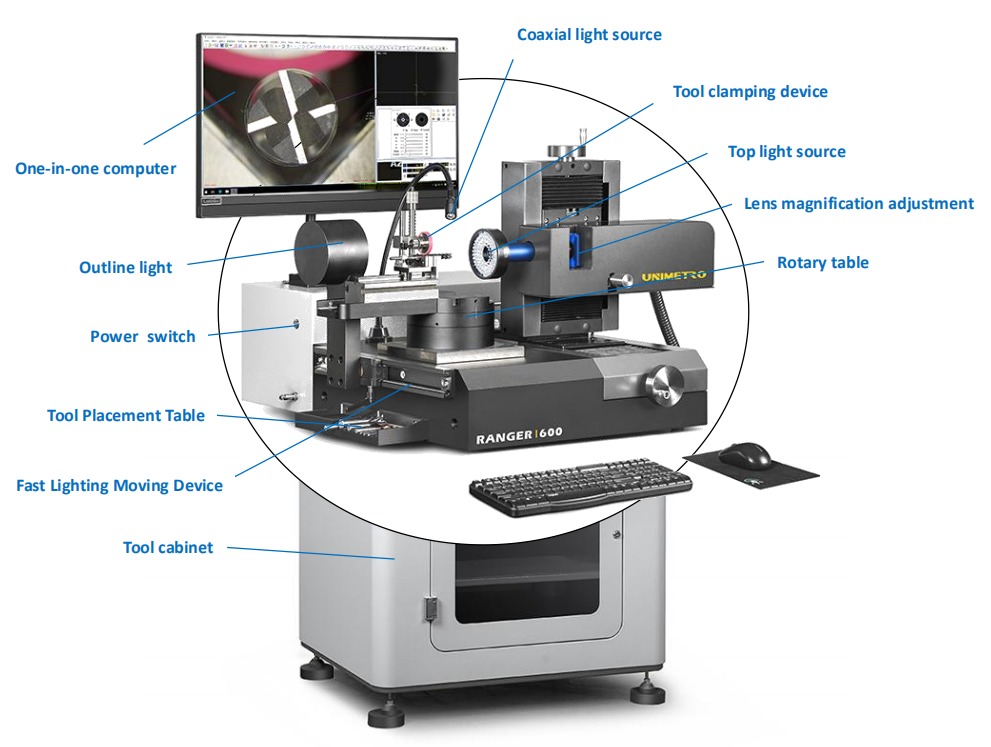

Các tính năng thiết kế tiên tiến
- Thiết kế ergonomic với cấu trúc vững chắc
- Lấy và hiển thị hình ảnh HD với phép phóng to kính hiển vi tùy chọn
- Khối V ổn định để giữ và sắp xếp công cụ an toàn
- Các góc đo cố định cơ học 0° và 90° trên giai đoạn xoay
- Bộ mã hóa chính xác cao trong bàn xoay để định vị góc chính xác
- Đèn LED có thể lập trình với ánh sáng đường viền và ánh sáng phụ trợ
- SMARTOOL phần mềm đo lường với các chức năng công cụ cắt chuyên dụng
- Khám sát cạnh tự động và đo góc nhanh với lưới
- Chức năng so sánh các yếu tố CAD
- Xuất khẩu kết quả đo vào tập tin Excel hoặc CAD
- Hệ thống PC ALL-IN-ONE để tăng cường tính ổn định
Khả năng đo nhiều góc

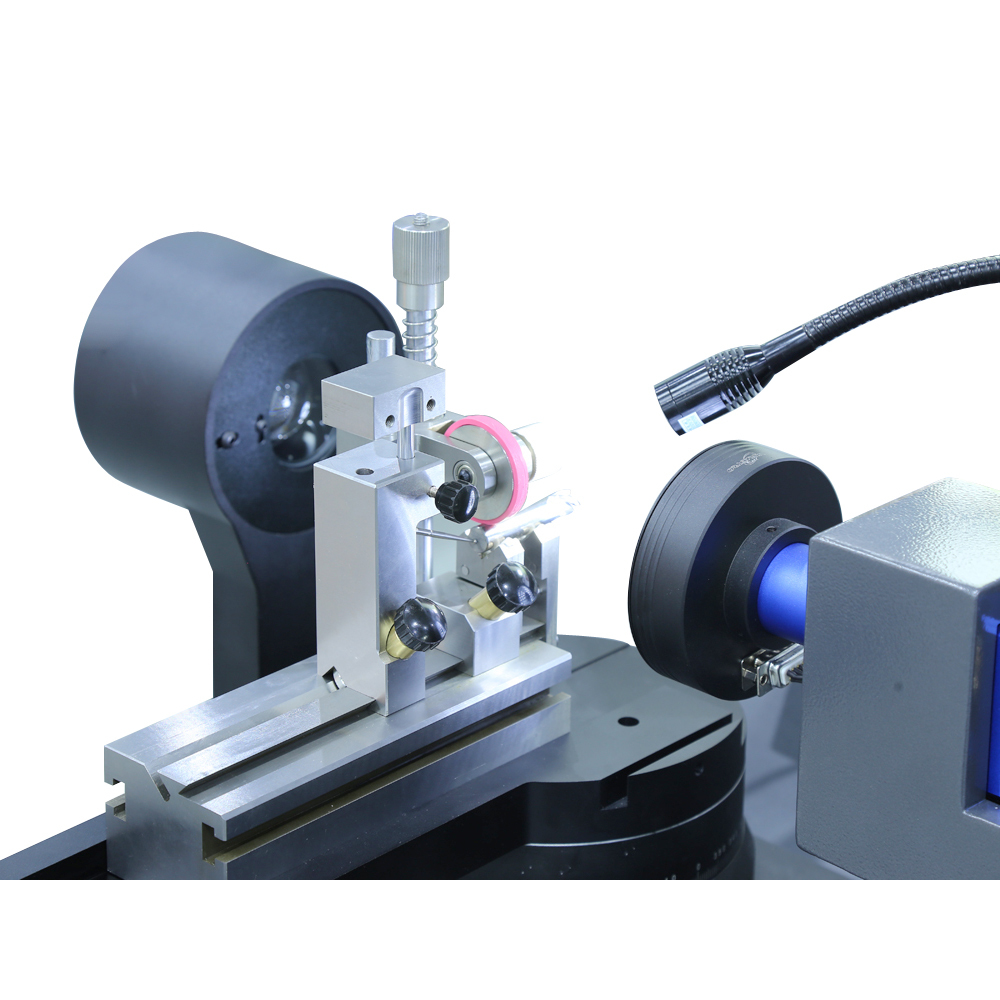

Bàn quay cung cấp hai góc cố định cơ học (0 ° và 90 °) để định vị công cụ chính xác.Vị trí 90 ° tạo điều kiện dễ dàng để đo góc Helix, góc mặt trước trục, góc sau đầu tiên, góc sau thứ hai và góc nghiêng. Các góc bổ sung có thể được định vị chính xác bằng cách sử dụng bộ mã hóa nhúng, với các phép đọc góc được hiển thị trong phần mềm.
Hệ thống chiếu sáng
Hệ thống bao gồm một ánh sáng bổ sung có thể tắt trên một cánh tay linh hoạt để tăng cường hình ảnh tại địa phương,và một mô-đun đèn LED đường viền đường ánh sáng song song di chuyển dọc theo trục X để cung cấp hình ảnh tối ưu của đường viền công cụ.
Tính năng trạm làm việc

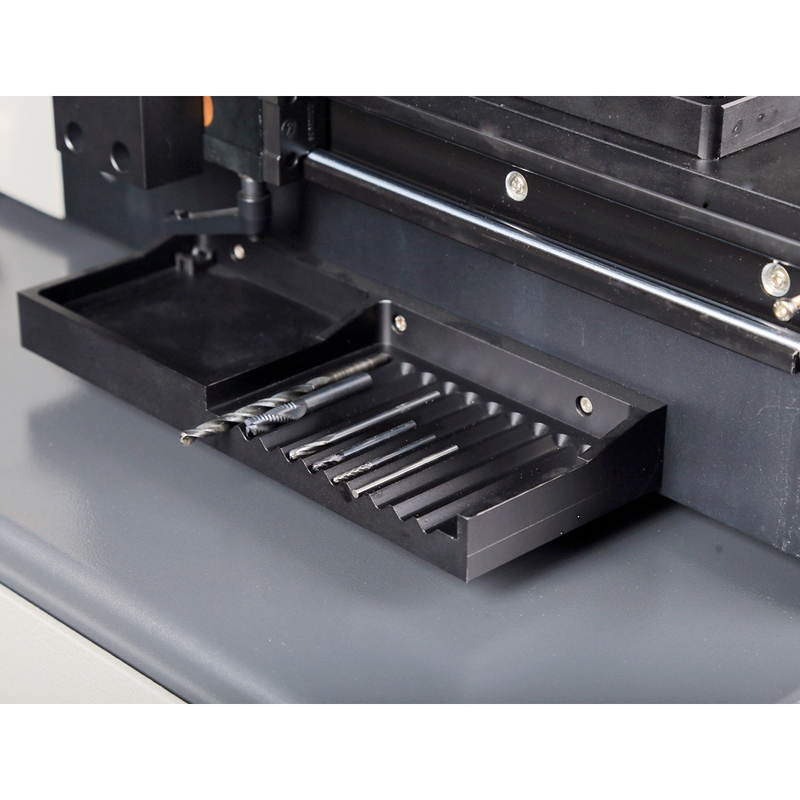

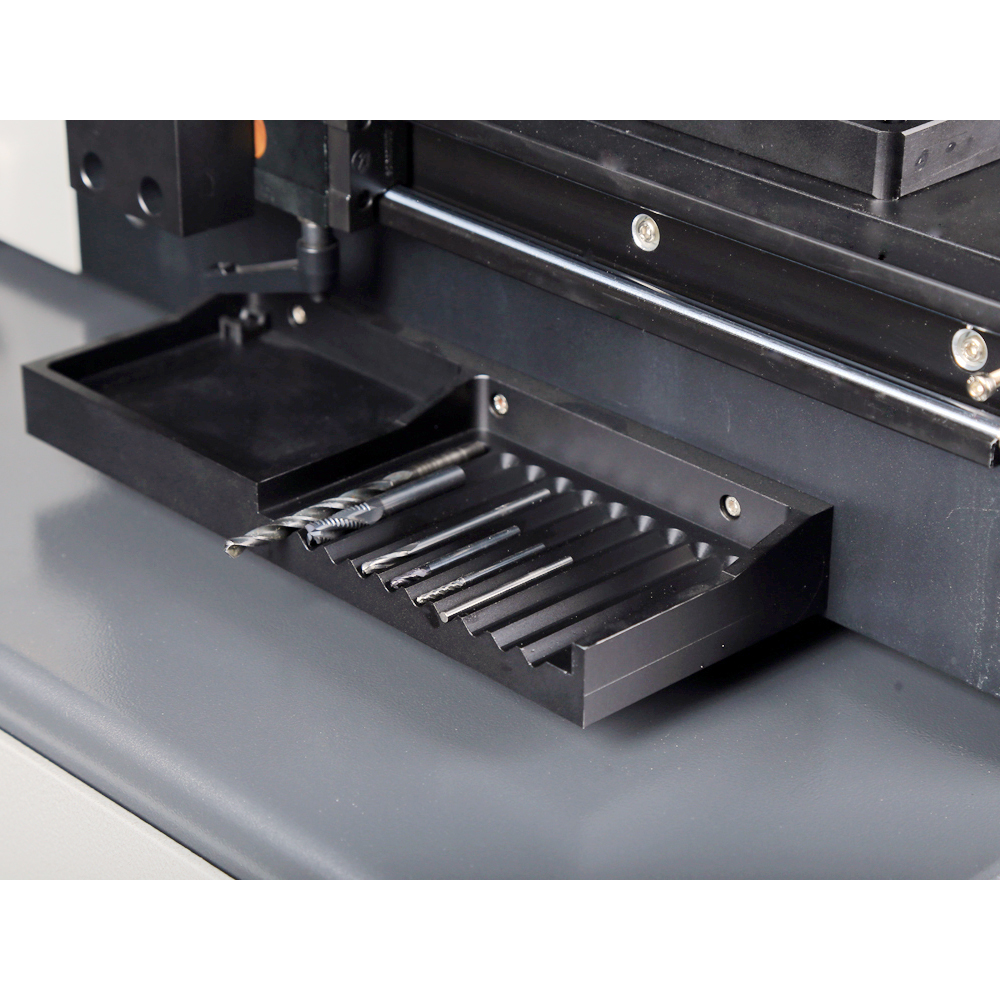

Hệ thống có một trạm làm việc đứng vững với không gian lưu trữ thực tế và một bộ giữ công cụ đa phần tích hợp để chuẩn bị công cụ có tổ chức.
Phần mềm đo SMARTOOL
Phần mềm đo công cụ cắt SMARTOOL được phát triển dựa trên công nghệ đo quang học và kỹ thuật số chính xác cao.Nó cung cấp hoạt động trực quan với nhiều thuật toán đo lường và đánh giá được thiết kế đặc biệt cho các công cụ được sản xuất hoặc mài trong các hoạt động mài.
Tính năng phần mềm
- Hiển thị hình ảnh độ phân giải cao với giao diện đồ họa
- Xem đường cong phát hiện cạnh động thời gian thực
- Đo góc nhanh với lưới quay
- Chức năng so sánh CAD để đánh giá hình học công cụ
- Tất cả các phím chức năng và bảng điều khiển hiển thị trên cửa sổ phần mềm
Kiểm tra khả năng
Hệ thống có thể đo các góc và tính năng công cụ khác nhau bao gồm góc xoắn ốc, góc trục phía trước, góc phía sau, góc nghiêng cạnh, hình học cuối công cụ và hơn thế nữa.
