| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UNIMETRO |
| Số mô hình: | ANH TA |
| Số lượng đặt hàng tối thiểu: | 1 |
| Giá bán: | Discussible |
| chi tiết đóng gói: | vỏ gỗ |
| Thời gian giao hàng: | 30 ngày làm việc |
| Điều khoản thanh toán: | T/T |
| Khả năng cung cấp: | 1 mỗi tháng |
| Hành trình trục Z: | 150mm | Ống kính khách quan: | Ống kính thu phóng được giữ thủ công / Ống kính Autozoom 0,7-4,5X / Ống kính Navitar cho tùy chọn |
|---|---|---|---|
| phóng đại: | 33-195X | trường nhìn: | 8.1-1.3 |
| Đo độ phân giải: | 1um / 0,5um / 0,25um / 0,1um cho tùy chọn | Phần mềm đo lường: | Phần mềm đo tổng hợp Rational Vue 3D |
| Chiếu sáng: | Đèn LED vòng 8 phần có thể lập trình cho ánh sáng bề mặt, đèn LED vòng 40 phần cho tùy chọn, đèn LED | ||
| Làm nổi bật: | Hệ thống đo tầm nhìn giàn tự động,Hệ thống đo tầm nhìn giàn 0,25 um |
||
Mô tả sản phẩm

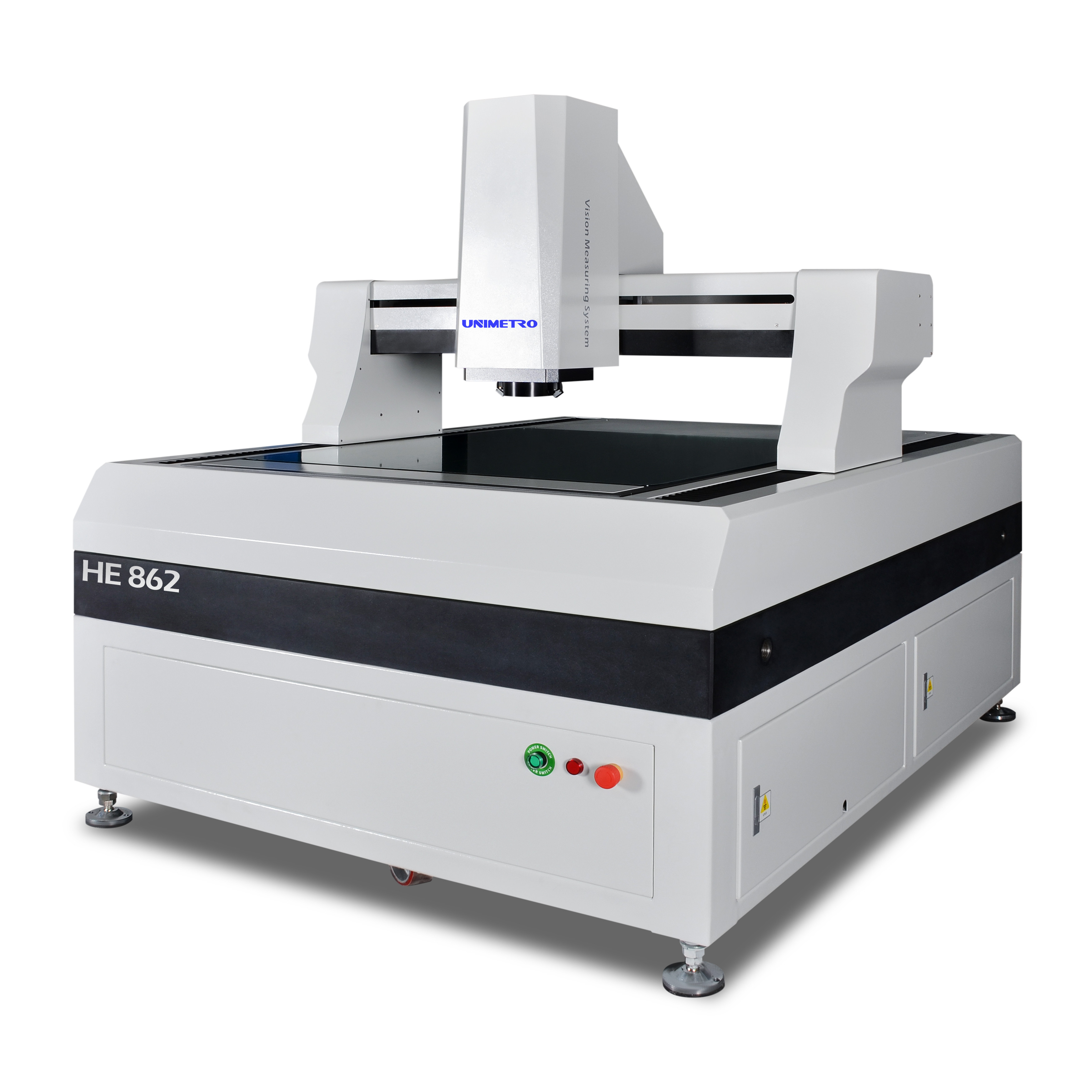

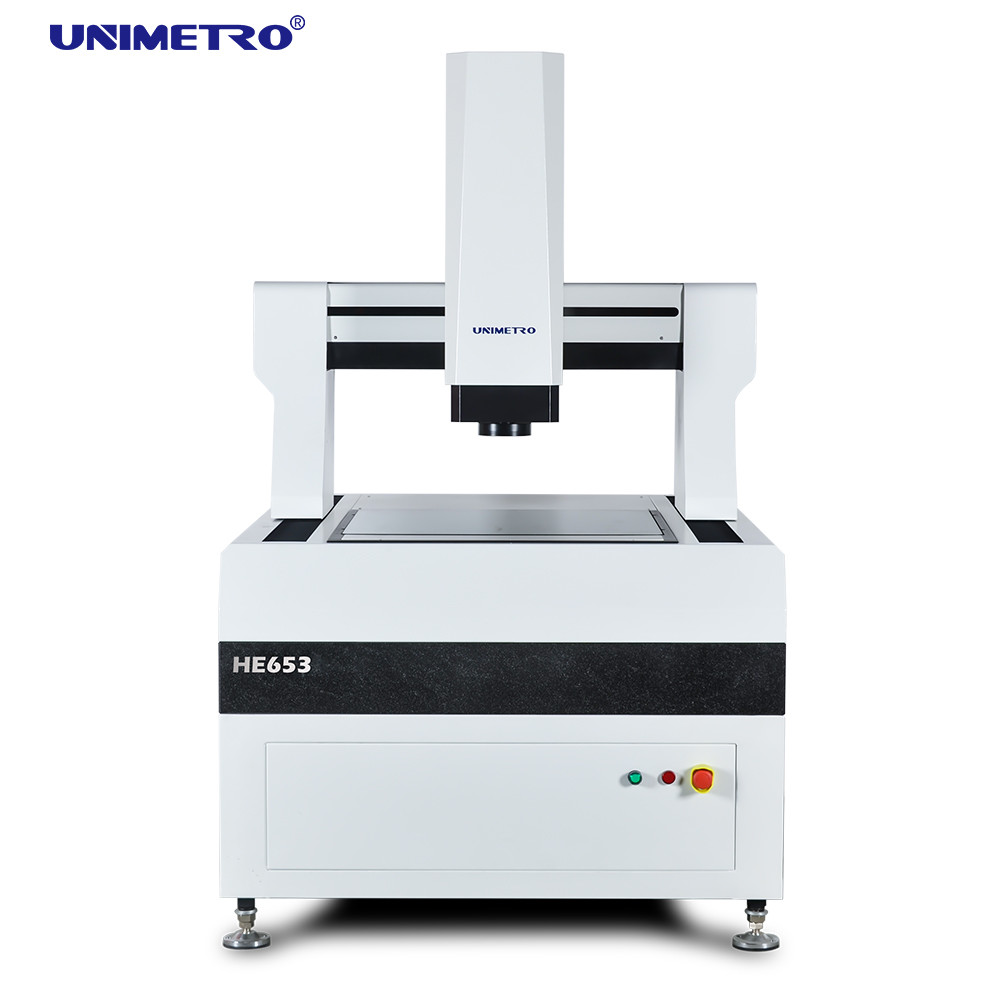

Máy đo tầm nhìn loại cổng trục có độ chính xác cao dòng HE kết hợp độ chính xác cao và hiệu suất cao, cung cấp khả năng đo tốc độ cao cho các yếu tố hình học của các loại bộ phận khác nhau. Dòng HE được sử dụng rộng rãi trong các ngành công nghiệp và sản phẩm khác nhau như PCB, tấm phủ đồng, kính lớn, mô-đun LCD và vật liệu cách nhiệt, v.v.
Phân tích phần tử hữu hạn được đưa vào quá trình thiết kế dòng HE, đảm bảo độ cứng cao và kết cấu cơ khí chính xác. Đế máy sử dụng cấu trúc kiểu cầu di động khung kín, đơn giản, mang lại khả năng chịu tải cao và hiệu suất chuyển động tốt nhất.
Đế máy bằng đá granit loại 000, có độ cứng cao, chống ăn mòn và độ ổn định cao.
Giai đoạn làm việc có thể đặt trước giải pháp cố định nhiều sản phẩm, cũng có thể tùy chọn kết hợp nhiều ống kính, đáp ứng các yêu cầu đo khác nhau từ các khách hàng khác nhau.
Hệ thống điều khiển chuyển động vòng kín hoàn toàn đảm bảo hiệu suất chuyển động và định vị tốt nhất.
Với phân tích phần tử hữu hạn và đá granite cấp 000, chúng tôi có được thiết kế khung máy hợp lý và tối ưu nhất, đảm bảo độ cứng và độ tin cậy cao.
Máy đo thị lực cỡ lớn hiệu suất cao dòng HE đang sử dụng bộ điều khiển chuyển động UWC và động cơ mô-men xoắn cao, cung cấp khả năng điều khiển chuyển động hiệu suất cao, khả năng tăng tốc cao và định vị nhanh mang lại hiệu quả cao trong quá trình đo.
Gói giải pháp máy đo tầm nhìn kích thước lớn UWC, động cơ cho tùy chọn

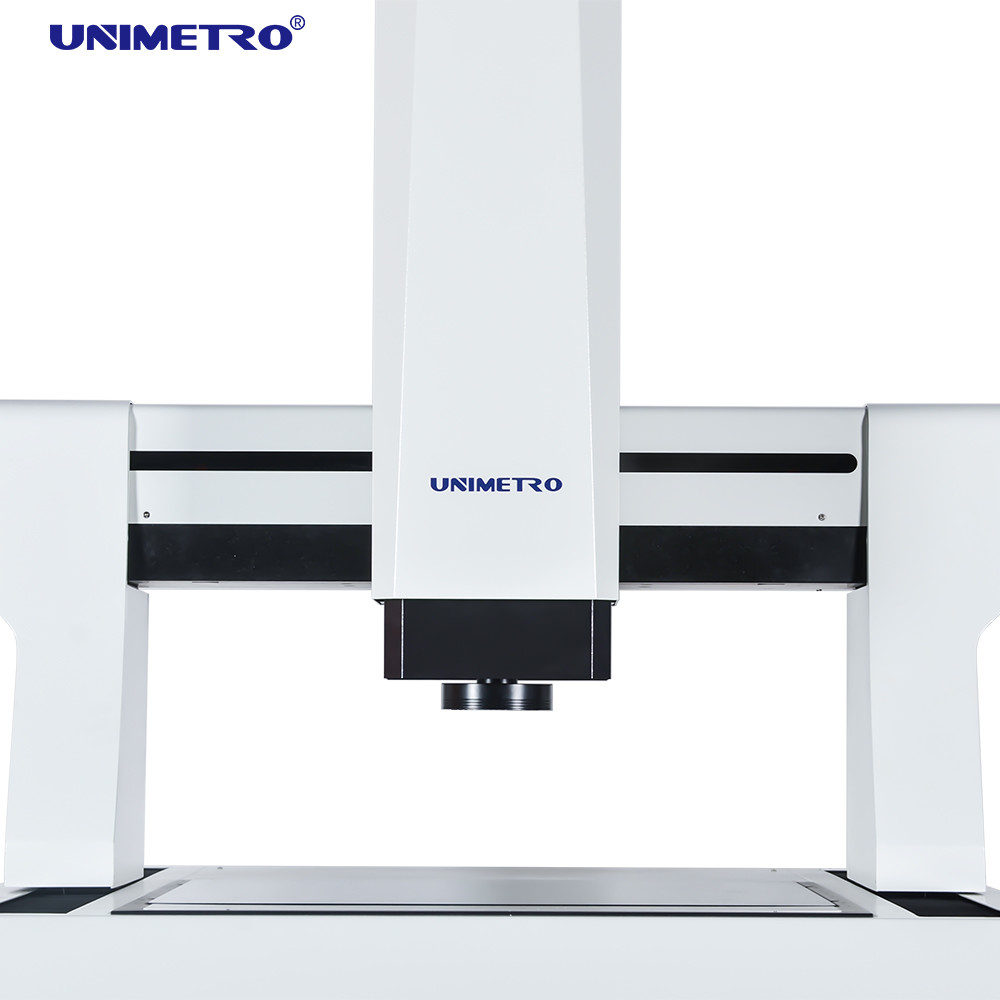

Khung máy có cấu trúc cổng chuyển động đảm bảo cấu trúc đơn giản hơn, thông minh hơn với khả năng chịu tải cao hơn và Hiệu suất chuyển động tốt hơn.
Hình ảnh chi tiết
Trục X/Y sử dụng đường dẫn hướng lót chính xác, trục Z sử dụng đường ray chéo hiệu suất cao với nhóm truyền động ma sát nguyên bản của Đức.
Bao gồm cả cân tuyến tính Renishaw, có độ chính xác cao, ổn định và vòng đời dài.
Theo yêu cầu của người dùng, giai đoạn làm việc có thể được cài đặt sẵn với nhiều loại thiết bị cố định, cũng có sẵn tùy chọn kết hợp nhiều ống kính và máy ảnh, mang lại sự linh hoạt hơn cho người dùng.
Với phần mềm Rational-Vue mạnh mẽ, người dùng có thể dễ dàng đạt được các chương trình đo phức tạp. Trong quá trình sản xuất hàng loạt, máy đo thị lực dòng HE có thể là một công cụ đo lường mạnh mẽ.
Thông số
| Người mẫu |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| Hành trình X,Y(mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Hành trình trục Z (mm) |
200 (có thể tăng theo yêu cầu của khách hàng) |
|||||
|
Khả năng chịu tải |
khoảng 35 kg |
|||||
| Kích thước (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| Trọng lượng (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
Nghị quyết |
0,5μm (0,1um cho tùy chọn) |
|||||
|
Máy ảnh |
Máy ảnh kỹ thuật số GIGA 2M HD |
|||||
|
Ống kính thu phóng |
ống kính zoom tự động chuyên nghiệp Độ phóng đại của ống kính zoom: 1 ~ 10X |
|||||
|
Phóng đại video |
18 ~ 195X (Theo các kiểu máy ảnh khác nhau được chọn, độ phóng đại của nó sẽ thay đổi; độ phóng đại thực tế tùy thuộc vào dữ liệu đo được) |
|||||
|
FOV |
8,1 ~ 1,3mm (Theo các sơ đồ kết hợp khác nhau của máy ảnh và ống kính, trường nhìn sẽ thay đổi tương ứng và trường nhìn thực tế tùy thuộc vào dữ liệu đo được) |
|||||
|
Sự chính xác* |
≤ (3+L/200)μm |
|||||
|
Chiếu sáng |
Có thể lập trình chiếu sáng bề mặt bằng đèn LED 5 vòng 8 phần (đèn vòng 40 phần, đèn đồng trục, đèn vòng nhiều màu có thể di chuyển tùy chọn) |
|||||
Giải pháp tùy chọn
|
Chiếu sáng:
|
Ống kính:
|
Đầu dò cảm ứng:
|
Cảm biến laze
|
|
Đèn vòng LEDsurface 4/8/40 phần
Đèn LED vòng 48 phần 4 màu Đèn LED vòng 4 màu di chuyển được |
Ống kính zoom bị móp bằng tay
Ống kính zoom tự động Ống kính zoom bị móp thủ công với ánh sáng đồng trục Ống kính zoom tự động với ánh sáng đồng trục |
Bộ dụng cụ Renishaw MCP
Sai số đo <= 0,75µm Renishaw PH6+TP20 Sai số đo <= 0,35µm |
Cảm biến laser không tiếp xúc KEYENCE
Cảm biến đo ánh sáng trắng |
Thông tin công ty
Khách hàng & Đại lý của chúng tôi
| Câu hỏi thường gặp |
|---|
| Q1: Bạn có phải là nhà máy hoặc công ty thương mại? |
| A1: Chúng tôi là một nhà máy và trả lời bạn nhanh nhất trong 24 giờ. |
| Câu 2: Công ty của bạn chủ yếu kinh doanh gì? |
| A2: Chúng tôi chủ yếu sản xuất máy đo Tầm nhìn, máy đo tọa độ, đồ đạc CMM & VMM, v.v. |
| Câu 3: Làm thế nào để chọn thông số kỹ thuật phù hợp? |
| A3: Miễn là bạn cho chúng tôi biết loại và kích thước của sản phẩm cần đo, đội ngũ chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn về dụng cụ đo có thông số kỹ thuật phù hợp. |
| Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không? |
| A4: Hãy chắc chắn! Chúng tôi có thể cung cấp không chỉ các máy thông thường mà còn cả các máy được tùy chỉnh theo nhu cầu của khách hàng. |
| Câu 5: Thời gian bảo hành của bạn là gì? |
| A5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm. Chất lượng sản phẩm của chúng tôi rất ổn định và chúng tôi có cải thiện rất nhiều ở một số bộ phận dễ vỡ. Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi. |
