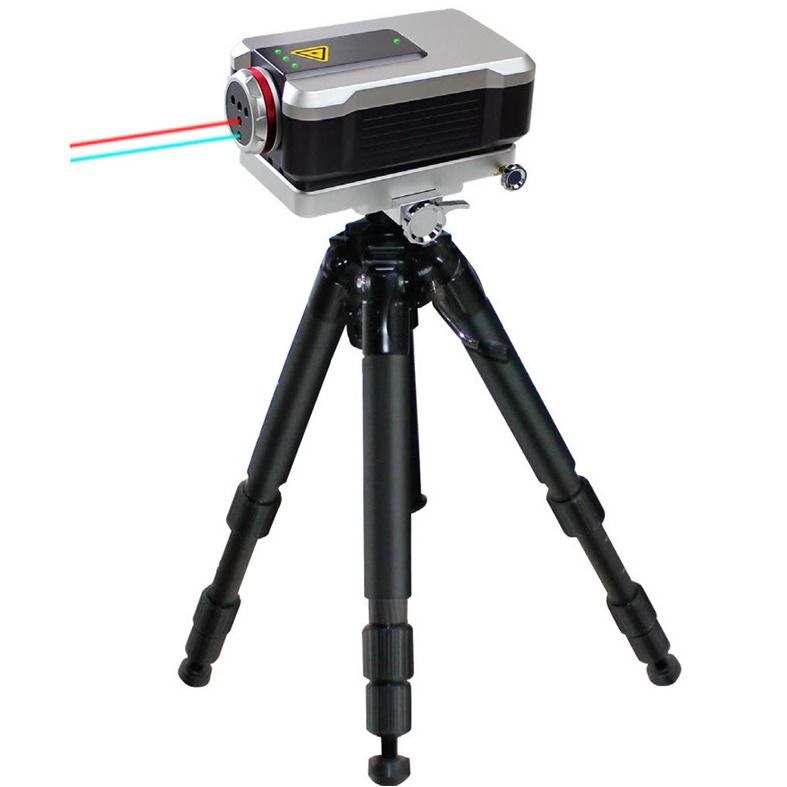

Hệ thống đo giao thoa kế laser 0,05ppm Độ phân giải 1nm

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: UNIMETRO/CHOTEST
Chứng nhận: CE
Số mô hình: SJ6000
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Discussible
chi tiết đóng gói: hộp giấy
Điều khoản thanh toán: T/T
Khả năng cung cấp: 100 bộ tháng
Thông tin chi tiết
tên sản phẩm: Hệ thống đo giao thoa kế laser SJ6000 Phạm vi đo tuyến tính: 0~80m
Nghị quyết: 1nm Độ chính xác tần số laser: 0,05ppm
Nhiệt độ hoạt động:: (0-40)℃ Tốc độ chụp động:: 50Khz
Điểm nổi bật:

Giao thoa kế Laser tần số đơn

,

Thiết bị đo 0

,

05ppm


Mô tả sản phẩm



Sự miêu tả

Giao thoa kế laser được công nhận là phương pháp đo có độ chính xác cao, độ nhạy cao bằng cách áp dụng bước sóng ánh sáng làm tiêu chí và được sử dụng rộng rãi trong lĩnh vực sản xuất cao cấp.Giao thoa kế laser SJ6000 khẳng định máy phát laser Helium-Neon tần số cao từ nhà cung cấp Hoa Kỳ, mô-đun bù môi trường có độ chính xác cao, hệ thống xử lý tín hiệu nhiễu laser có độ chính xác cao, hệ thống điều khiển máy tính hiệu suất cao.Bằng cách áp dụng công nghệ ổn định tần số nhiệt của chế độ dọc kép laze và thiết kế đường quang giao thoa thông số hình học, SJ6000 có thể tạo ra tia laze ổn định lâu dài và độ chính xác cao (0,05ppm) một cách nhanh chóng (khoảng 6 phút) có hiệu suất chống nhiễu mạnh mẽ .Với các mô-đun lăng kính khác nhau, nó có thể đo tuyến tính, góc, độ thẳng, Độ phẳng và độ vuông góc, ngoài ra nó có thể phân tích các đặc tính động.SJ6000 có nhiều ưu điểm như độ chính xác cao, tốc độ cao, độ phân giải cao, tầm xa.

Chức năng

1. Độ chính xác cao của phép đo: Độ phân giải lên đến kích thước nano dựa trên công nghệ giao thoa kế laser; Với bộ bù môi trường có độ chính xác cao, các ảnh hưởng đến kết quả đo từ nhiệt độ, áp suất, độ ẩm và nhiệt độ vật liệu xung quanh đều bị loại bỏ; thuật ngữ ổn định tần số của laser bằng cách sử dụng hệ thống điều khiển ổn định tần số nhiệt laser; thiết kế tách giao thoa kế khỏi máy chủ tránh biến dạng nhiệt của giao thoa kế, đảm bảo sự ổn định của đường quang giao thoa.
2. Nó có thể đo độ tuyến tính, góc, độ thẳng, độ vuông góc và các thông số hình học khác; Nó có thể đo độ chính xác định vị tuyến tính và độ chính xác định vị lặp lại của đường ray dẫn hướng cho máy công cụ CNC, máy đo tọa độ và các thiết bị chuyển động chính xác khác; Nó có thể đo cao độ góc quay, góc quay, độ vuông góc và độ thẳng của ray dẫn hướng, ngoài ra nó còn có thể hiệu chỉnh trục quay của máy công cụ.
3. Theo cài đặt bù của người dùng, hệ thống sẽ tự động tạo bảng bù lỗi để hiệu chuẩn máy công cụ.
4. Với các chức năng đo động (đường cong thời gian dịch chuyển, đường cong vận tốc-thời gian, đường cong thời gian tăng tốc), đo biên độ và phân tích tần số, nó có thể phân tích kiểm tra độ rung của máy công cụ, đặc tính động của vít bi, đặc tính đáp ứng của hệ thống truyền động , đặc tính động của đường ray dẫn hướng, v.v.
5. Các tiêu chuẩn trong nước và quốc tế tích hợp, chẳng hạn như GB, ISO, BS, ANSI, DIN, JIS, v.v.Hệ thống phân tích và xử lý dữ liệu theo tiêu chuẩn có liên quan, cuối cùng tạo ra các báo cáo thử nghiệm bao gồm các biểu đồ và dữ liệu khắc tương ứng.
6. Có thể tự động thu được các thông số về nhiệt độ môi trường, nhiệt độ vật liệu, độ ẩm môi trường và áp suất khí quyển.Có thể cài đặt bù trừ môi trường bằng tay, hoặc bằng hệ thống tự động.
7. Với quản lý cơ sở dữ liệu tập trung cho hồ sơ đo lường, người dùng có thể truy vấn và quản lý hồ sơ đo lường theo loại đối tượng, tổ chức thử nghiệm, số sản xuất, người kiểm tra, tổ chức đã nộp, số thiết bị, ngày kiểm tra và ngày hiệu lực;Có thể xuất dữ liệu sang Word , Excel, AutoCAD (tùy chọn).
8. Dễ dàng lắp đặt: Trọng lượng cơ bản 15kg, tiện lợi và di động.

Thông số

Hệ thống tham số toán học

cảm biến môi trường

1. Phương pháp đo: tần số đơn

1. Cảm biến nhiệt độ khí quyển: ±0.1℃ (0-40)℃, độ phân giải: 0.01℃

2. Độ chính xác của tần số laser: 0,05ppm

2. Cảm biến nhiệt độ vật liệu: ±0.1℃ (0-40)℃, độ phân giải: 0.01℃

3. Tốc độ chụp động: 50kHz

3. Cảm biến độ ẩm khí quyển: ±5% (0-95%)

4. Thời gian khởi động: khoảng 6 phút

4. Cảm biến áp suất khí quyển: ±0.1kPa (65~115)kPa

5. Nhiệt độ hoạt động: (0-40)℃



6. Nhiệt độ môi trường: (0-40)℃, độ ẩm: 0-95%



7. Nhiệt độ bảo quản: -20℃-70℃



phép đo tuyến tính

đo góc

1. Dải đo: (0-80)m

1. Phạm vi trục: (0-15)m

2. Độ chính xác của phép đo: 0,5ppm (0-40)℃

2. Dải đo: ±10°

3. Độ phân giải đo: 1nm

3. Độ chính xác: ±(0,02%R+0,1+0,24M)″ (R là giá trị biểu thị, đơn vị: ″;M là chiều dài được đo bằng m)

4. Tốc độ đo tối đa: 4m/s

4. Độ phân giải đo: 0,1″

Đo độ phẳng:



1. Phạm vi trục: (0-15) m



2. Phạm vi đo độ phẳng: ±1,5 mm



3. Độ chính xác: ±(0,2%R+0,02M2) μm (R là giá trị biểu thị tính bằng μm; M là chiều dài được đo tính bằng m)



4. Kích thước đế: Điều chỉnh 180mm, điều chỉnh 360mm



5. Độ phân giải đo: 0,1μm



Đo độ thẳng:

Mục

phạm vi trục

Phạm vi đo

Sự chính xác

Nghị quyết

độ thẳng ngắn

(0,1-4)m

±3.0mm

±(0,5+0,25%R+0,15M2)μm

0,01μm

độ thẳng dài

(1-20)m

±3.0mm

±(5,0+2,5%R+0,015M2)μm

0,01μm

Lưu ý: R đang biểu thị giá trị tính bằng μm;M là chiều dài đo bằng mét

phép đo vuông góc

Mục

phạm vi trục

Phạm vi đo

Sự chính xác

Nghị quyết

độ thẳng ngắn

(0,1-3)m

±3.0mm

±(2,5+0,25%R+0,8M)μm/m

0,01μm

độ thẳng dài

(1-15)m

±3.0mm

±(2,5+2,5%R+0,08M)μm/m

0,01μm

Lưu ý: R đang biểu thị giá trị tính bằng μm;M là chiều dài đo bằng mét
