Đầu dò máy công cụ khoảng cách truyền 5m, đầu dò công cụ máy gia công CNC

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: UNIMETRO/CHOTEST
Chứng nhận: CE
Số mô hình: PO
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Discussible
chi tiết đóng gói: Hộp giấy
Điều khoản thanh toán: T / T
Khả năng cung cấp: 100 bộ tháng
Thông tin chi tiết
Kích thước (Đầu dò): φ40mm* L50mm Kiểu truyền tải: Hồng ngoại 360°
Khoảng cách truyền: 5M Tốc độ quay: Tối đa 1000 vòng / phút
hướng kích hoạt: ±X/±Y/-Z Độ lặp lại của kích hoạt một chiều 2δ(*1): 1μm
vượt quá tối đa: XY:12,5mm+Z:6mm
Điểm nổi bật:

Đầu dò máy công cụ 5m

,

Đầu dò công cụ máy gia công IR CNC

,

Đầu dò máy công cụ gia công CNC 5m


Mô tả sản phẩm

Sự mô tả

Đầu dò máy công cụ Dòng PO áp dụng thiết kế kích hoạt 3 điểm là cấu trúc ổn định nhất.Có một bộ phận kích hoạt bên trong đầu dò.Khi bút stylus được di chuyển theo hướng tâm hoặc theo trục bằng ngoại lực, bộ phận kích hoạt sẽ được kích hoạt.Sau đó, mạch bên trong của đầu dò sẽ gửi một tín hiệu kích hoạt đến máy thu, và máy thu truyền tín hiệu đó đến máy công cụ, do đó tọa độ hiện tại của mỗi trục của máy công cụ được ghi lại tự động.Cuối cùng kết quả đo được tính toán theo bản ghi tọa độ của các điểm liên quan.

Chức năng

Trước khi gia công CNC, tự động tìm hệ tọa độ và điểm dữ liệu của phôi.
Trong xử lý CNC, tự động đo kích thước chính và tọa độ liên quan để xác định xem có cần bù hay không.
Sau khi gia công CNC, tự động đo kích thước, hình dạng và vị trí để đạt tiêu chuẩn thành phẩm.

Đặc trưng

Độ lặp lại cao: Độ lặp lại một chiều∠1μm
Thời gian chờ lâu: Chừng 6 tháng
Thiết kế hấp thụ năng lượng đa hướng: Thiết kế hấp thụ năng lượng đa hướng 360 °, giúp đệm trục quay khi xảy ra tai nạn vận hành
Thiết kế chống thấm nước: IP67 cho đầu dò và đầu thu
Đèn báo LED thông minh: Hiển thị trạng thái làm việc hiện tại của đầu dò

Thông số

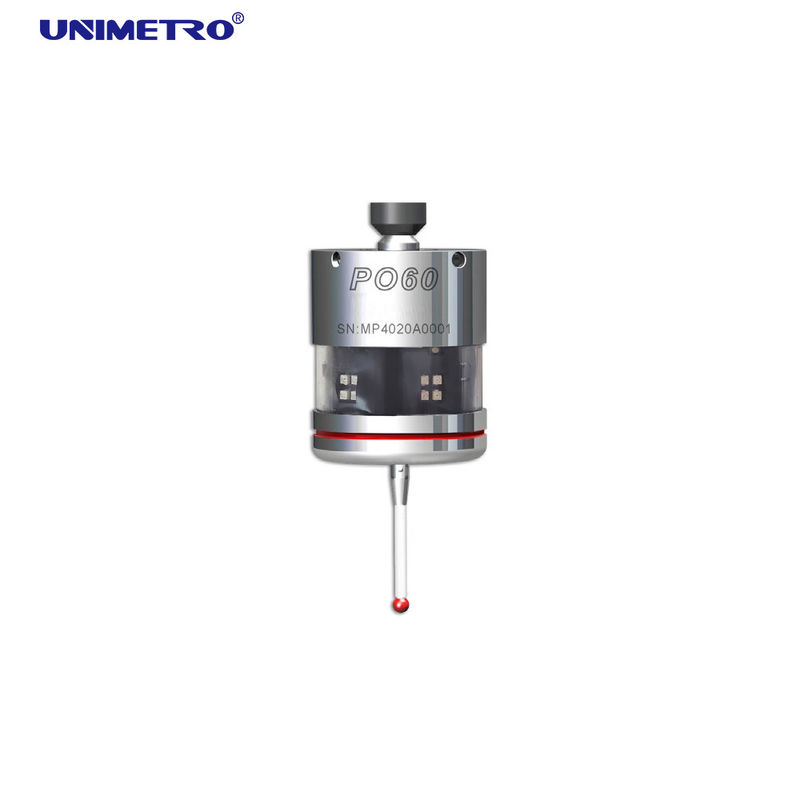

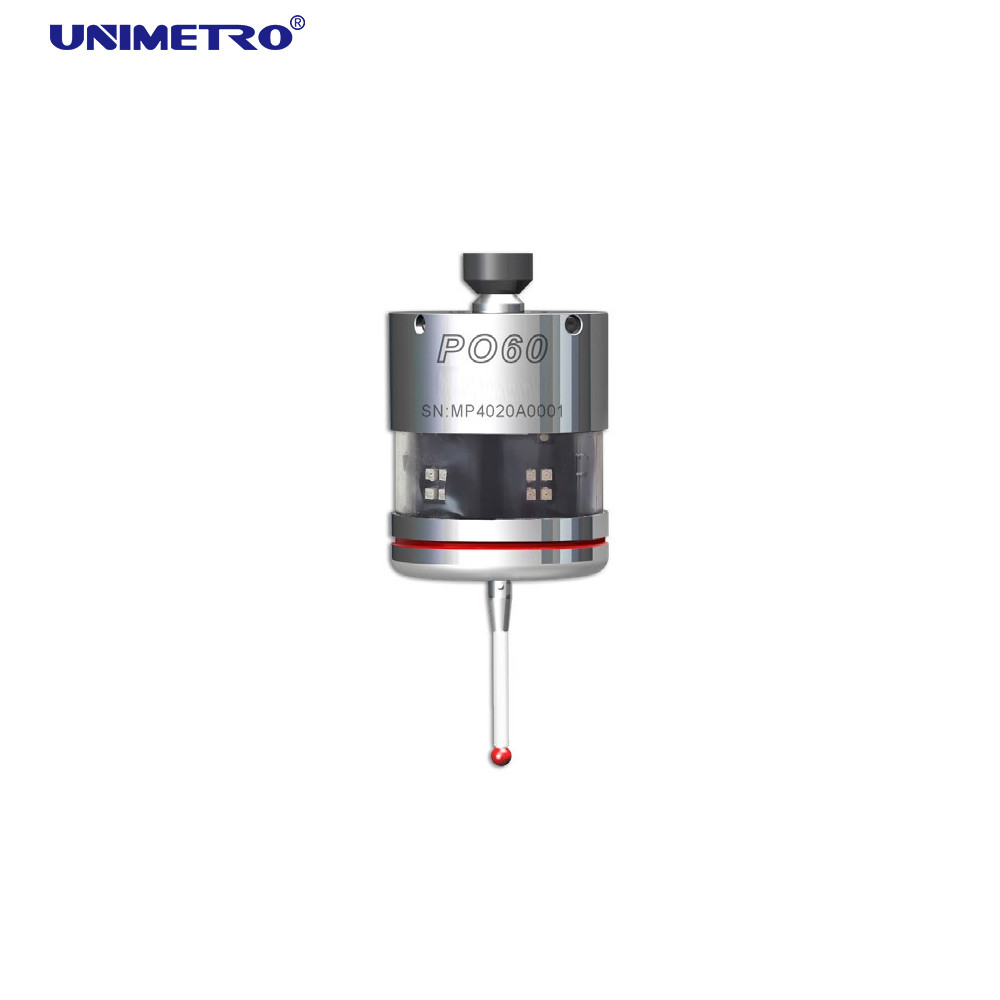

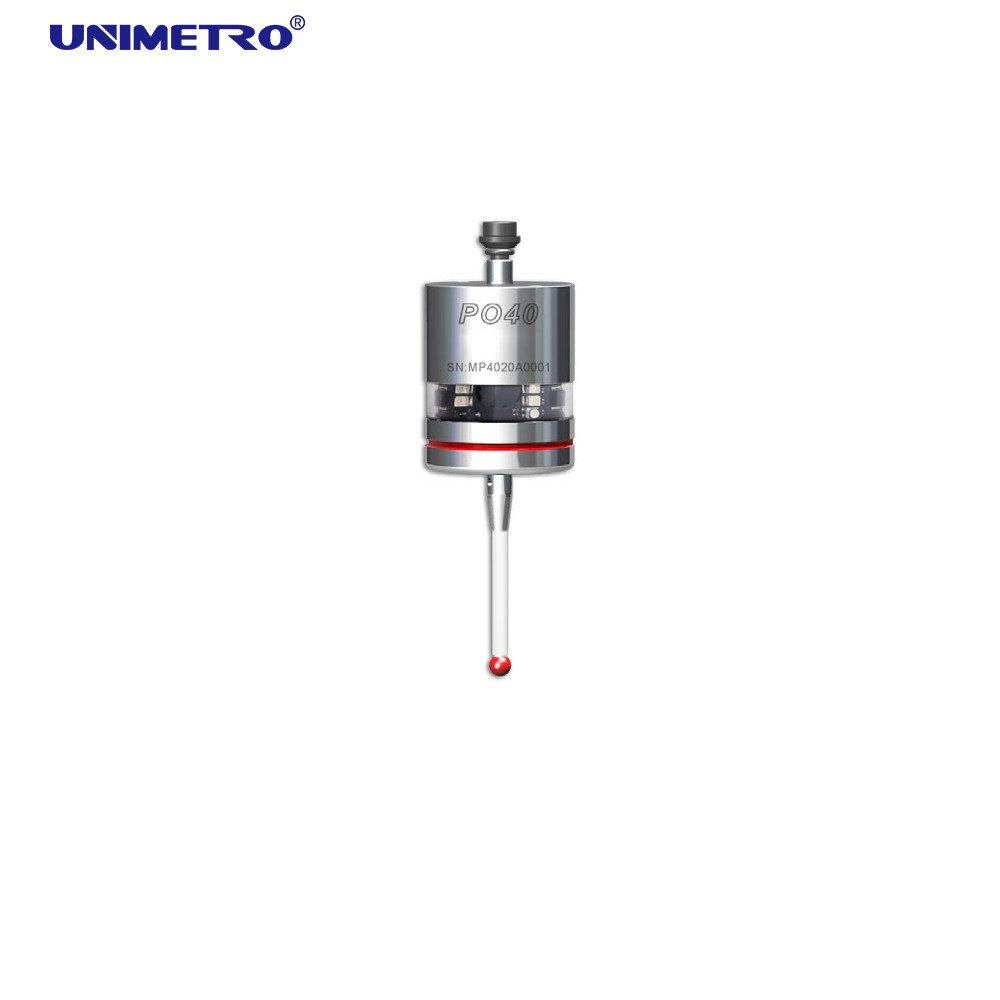

Mẫu số PO40 PO60 PO40L
Kích thước (Đầu dò) φ40 mm * L50mm φ40 mm * L50mm φ40 mm * L50mm
Trọng lượng (Đầu dò không có giá đỡ) 260 g 880 g 280g
Kiểu truyền tải Hồng ngoại 360 ° Hồng ngoại 360 ° Hồng ngoại 360 °
Khoảng cách truyền 5m 6m 5m
Chế độ bắt đầu Mã M Mã M, Revolve Mã M
Tốc độ quay Tối đa 1000rev / phút Tối đa 1000rev / phút Tối đa 1000rev / phút
Hướng kích hoạt ± X / ± Y / ﹢ Z ± X / ± Y / ﹢ Z ± X / ± Y / ﹢ Z
Độ lặp lại của
Kích hoạt một chiều 2δ * 1
1um 2um 1um
Chạy quá mức tối đa * 2 XY: 12,5mm + Z: 6mm XY: 12,5mm + Z: 6mm XY: 12,5mm + Z: 6mm
Lực kích hoạt XY * 3 0,5 N ~ 0,9N 0,5 N ~ 3,5N có thể điều chỉnh 0,3N ~ 1,6N có thể điều chỉnh
Lực kích hoạt Z 5,8N 3.5N ~ 14N có thể điều chỉnh 4N ~ 10N có thể điều chỉnh

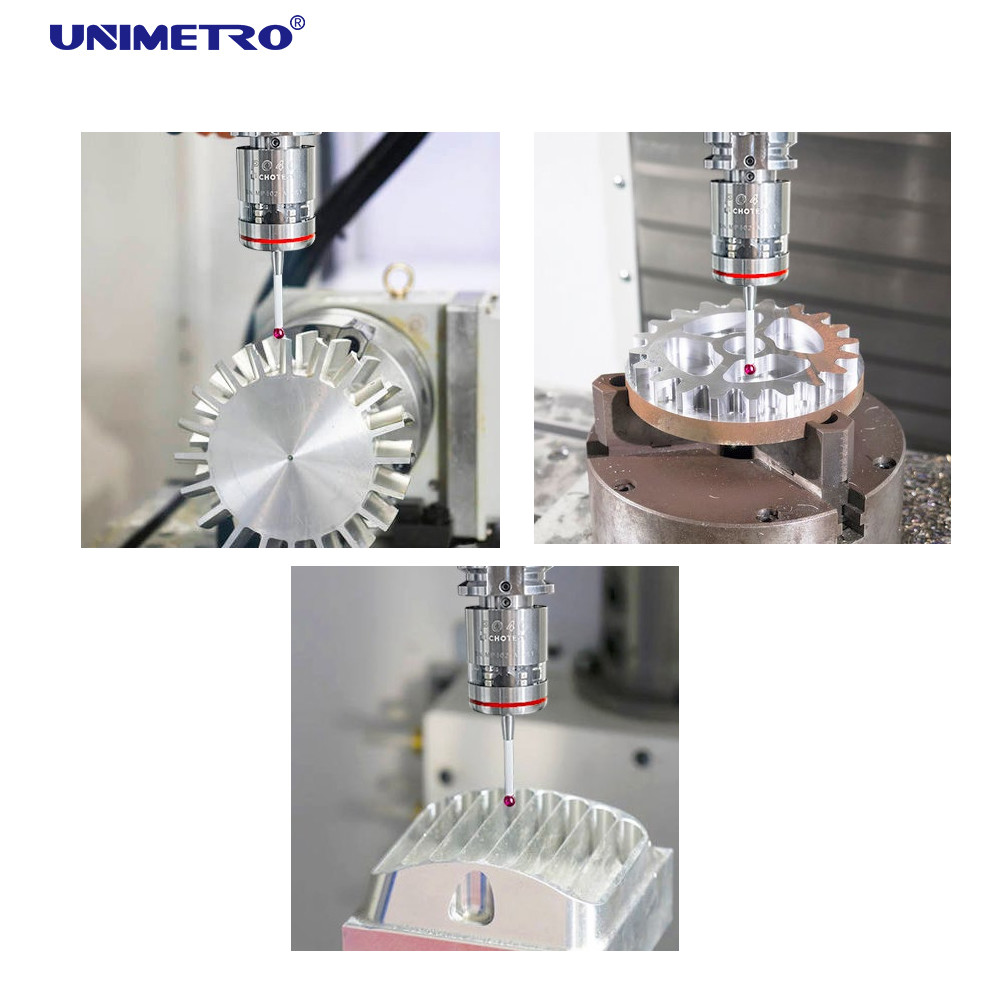

Các ứng dụng

Cài đặt tọa độ: đặt điểm chuẩn của phôi, hệ tọa độ chính xác của phôi.
Căn chỉnh phôi: Kiểm tra xem phôi có được đặt chính xác hay không và phôi có bị biến dạng do lực của kẹp cố định hay không.
Đo kích thước: chiều cao sân khấu, chiều dài, đường kính
Đo vị trí: khoảng cách lỗ, độ vuông góc, góc, v.v.
Đo bề mặt cong: hình dạng lưỡi dao, bề mặt khuôn, hình dạng phức tạp
Kiểm tra sau khi xử lý: Tìm dung sai quá mức, bù dao chính xác
Kiểm tra xem phôi đã được đặt chưa
