| Nguồn gốc: | Trung Quốc |
|---|---|
| Hàng hiệu: | UNIMETRO/CHOTEST |
| Chứng nhận: | CE |
| Số mô hình: | SJ6000 |
| Số lượng đặt hàng tối thiểu: | 1 bộ |
| Giá bán: | Discussible |
| chi tiết đóng gói: | Hộp giấy |
| Điều khoản thanh toán: | T / T |
| Khả năng cung cấp: | 100 bộ tháng |

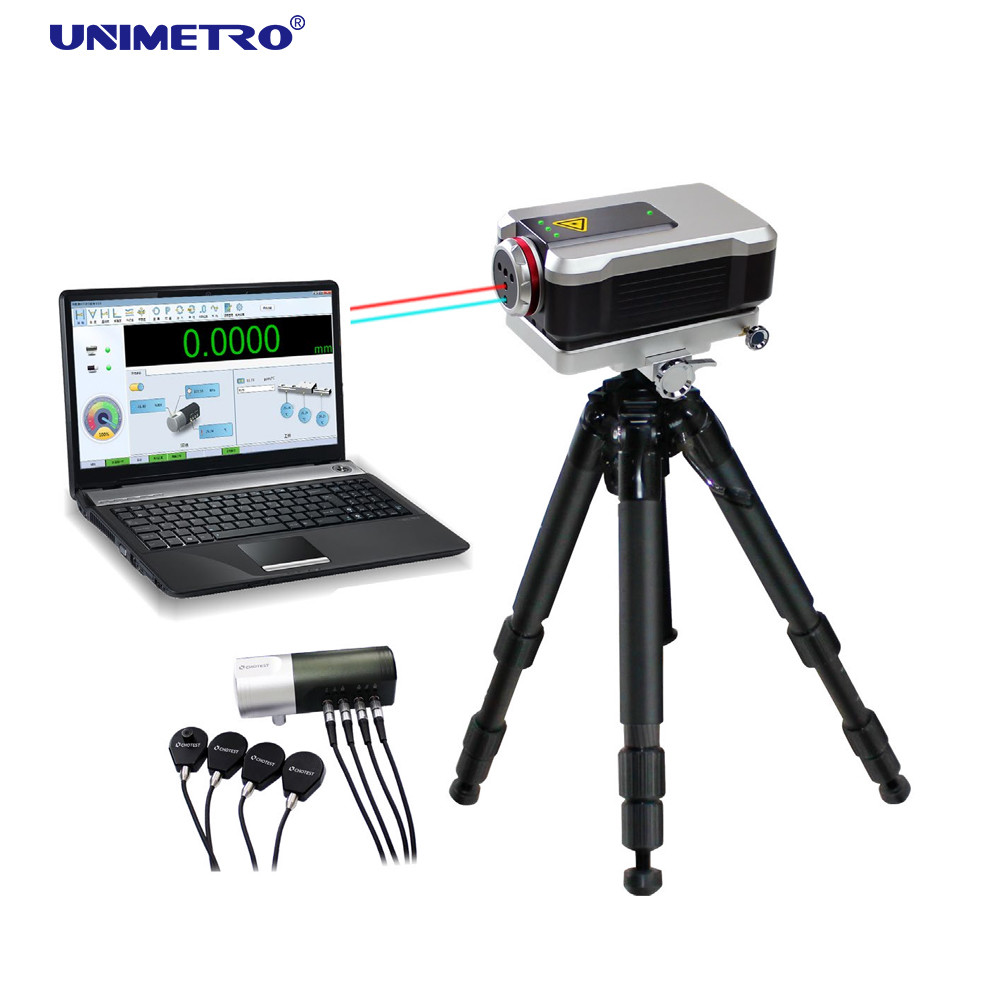

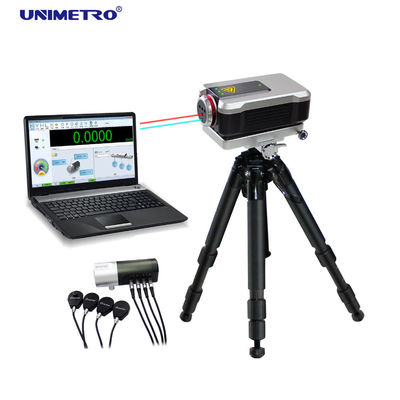

| Tên sản phẩm: | Hệ thống đo giao thoa kế laser SJ6000 | Phạm vi đo tuyến tính: | 0~80m |
|---|---|---|---|
| Nghị quyết: | 1nm | Độ chính xác tần số laser: | 0,05ppm |
| Nhiệt độ hoạt động:: | (0-40)℃ | Tốc độ chụp động:: | 50kHz |
| Làm nổi bật: | Hệ thống đo giao thoa kế laser 0,05ppm,Hệ thống đo giao thoa kế laser 1nm |
||

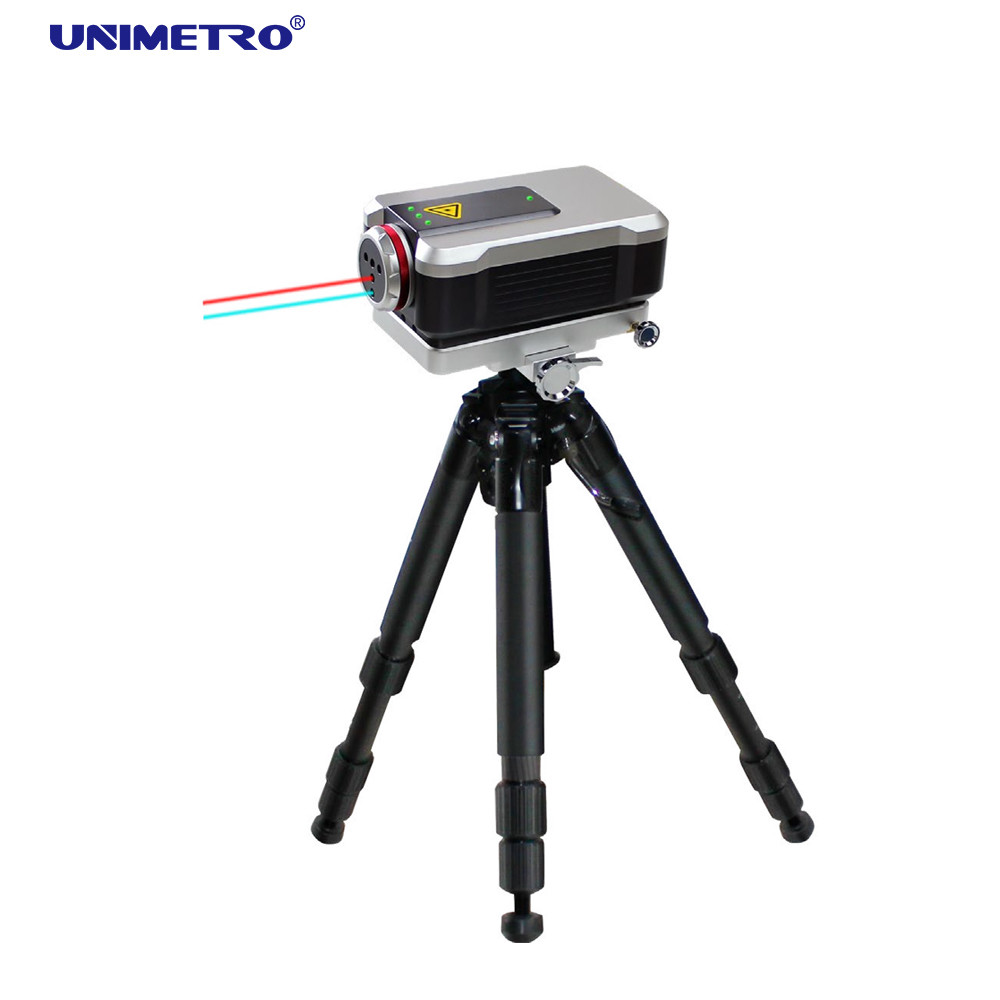

Giao thoa laser được công nhận là phương pháp đo có độ chính xác cao, độ nhạy cao, sử dụng bước sóng ánh sáng làm tiêu chí, được sử dụng rộng rãi trong sản xuất cao cấp. Hệ thống giao thoa laser SJ6000 tích hợp bộ tạo laser Helium-Neon tần số cao từ nhà cung cấp Hoa Kỳ, các mô-đun bù môi trường có độ chính xác cao, xử lý tín hiệu giao thoa laser tiên tiến và hệ thống điều khiển máy tính hiệu suất cao.
Sử dụng công nghệ ổn định tần số nhiệt với chế độ lưỡng cực dọc của laser và thiết kế đường đi quang học giao thoa các thông số hình học, SJ6000 mang lại đầu ra laser ổn định lâu dài, có độ chính xác cao (0,05ppm) trong khoảng 6 phút, với hiệu suất chống nhiễu mạnh mẽ. Với các mô-đun lăng kính khác nhau, nó đo độ tuyến tính, góc, độ thẳng, độ phẳng, độ vuông góc và phân tích các đặc tính động.
| Thông số hệ thống | Cảm biến môi trường |
|---|---|
|
Phương pháp đo: Tần số đơn Độ chính xác tần số laser: 0,05ppm Tốc độ thu thập dữ liệu động: 50kHz Thời gian khởi động: ~6 phút Nhiệt độ hoạt động: 0-40°C Môi trường: 0-40°C, độ ẩm 0-95% Nhiệt độ lưu trữ: -20°C đến 70°C |
Nhiệt độ khí quyển: ±0,1°C (0-40°C), độ phân giải 0,01°C Nhiệt độ vật liệu: ±0,1°C (0-40°C), độ phân giải 0,01°C Độ ẩm khí quyển: ±5% (0-95%) Áp suất khí quyển: ±0,1kPa (65-115kPa) |
| Đo lường tuyến tính | Đo góc |
|---|---|
|
Phạm vi đo: 0-80m Độ chính xác đo: 0,5ppm (0-40°C) Độ phân giải: 1nm Tốc độ tối đa: 4m/s |
Phạm vi trục: 0-15m Phạm vi đo: ±10° Độ chính xác: ±(0,02%R+0,1+0,24M)″ Độ phân giải: 0,1″ R = giá trị chỉ thị (″), M = chiều dài đo (m)
|
| Đo độ phẳng | |
|---|---|
| Phạm vi trục: 0-15m | Phạm vi đo: ±1,5mm |
| Độ chính xác: ±(0,2%R+0,02M²) μm | Độ phân giải: 0,1μm |
| Kích thước đế: 180mm có thể điều chỉnh, 360mm có thể điều chỉnh | |
|
R = giá trị chỉ thị (μm), M = chiều dài đo (m)
|
|
| Đo độ thẳng | Độ thẳng ngắn | Độ thẳng dài |
|---|---|---|
| Phạm vi trục | 0,1-4m | 1-20m |
| Phạm vi đo | ±3,0mm | ±3,0mm |
| Độ chính xác | ±(0,5+0,25%R+0,15M²)μm | ±(5,0+2,5%R+0,015M²)μm |
| Độ phân giải | 0,01μm | 0,01μm |
|
R = giá trị chỉ thị (μm), M = chiều dài đo (m)
|
||
| Đo độ vuông góc | Độ thẳng ngắn | Độ thẳng dài |
|---|---|---|
| Phạm vi trục | 0,1-3m | 1-15m |
| Phạm vi đo | ±3,0mm | ±3,0mm |
| Độ chính xác | ±(2,5+0,25%R+0,8M)μm/m | ±(2,5+2,5%R+0,08M)μm/m |
| Độ phân giải | 0,01μm | 0,01μm |
|
R = giá trị chỉ thị (μm), M = chiều dài đo (m)
|
||
