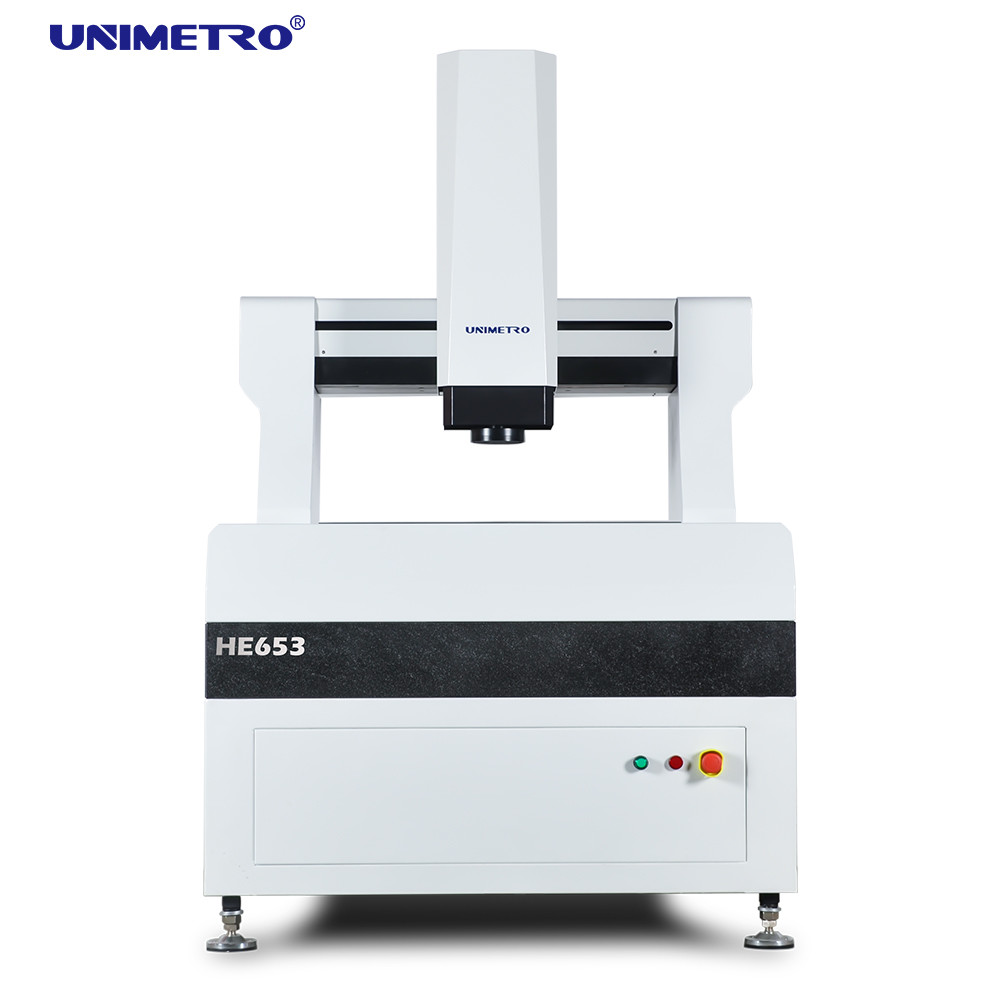

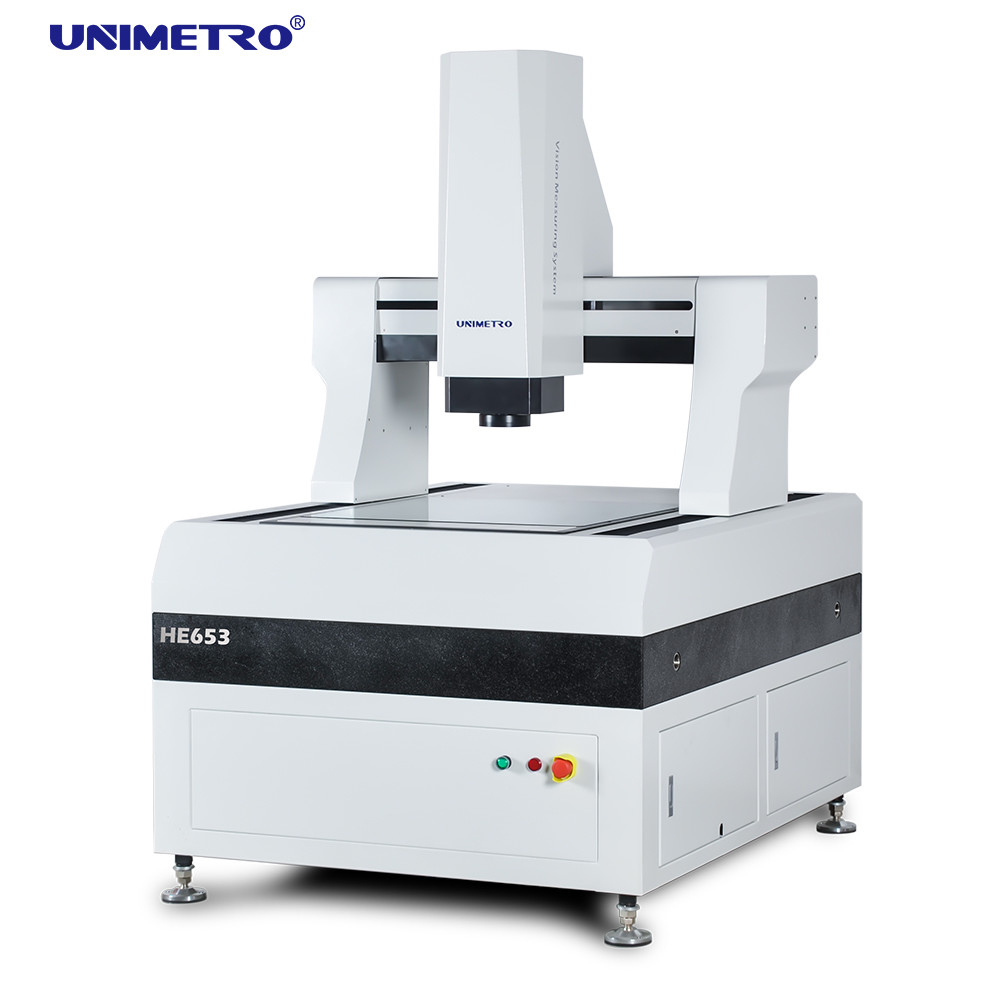

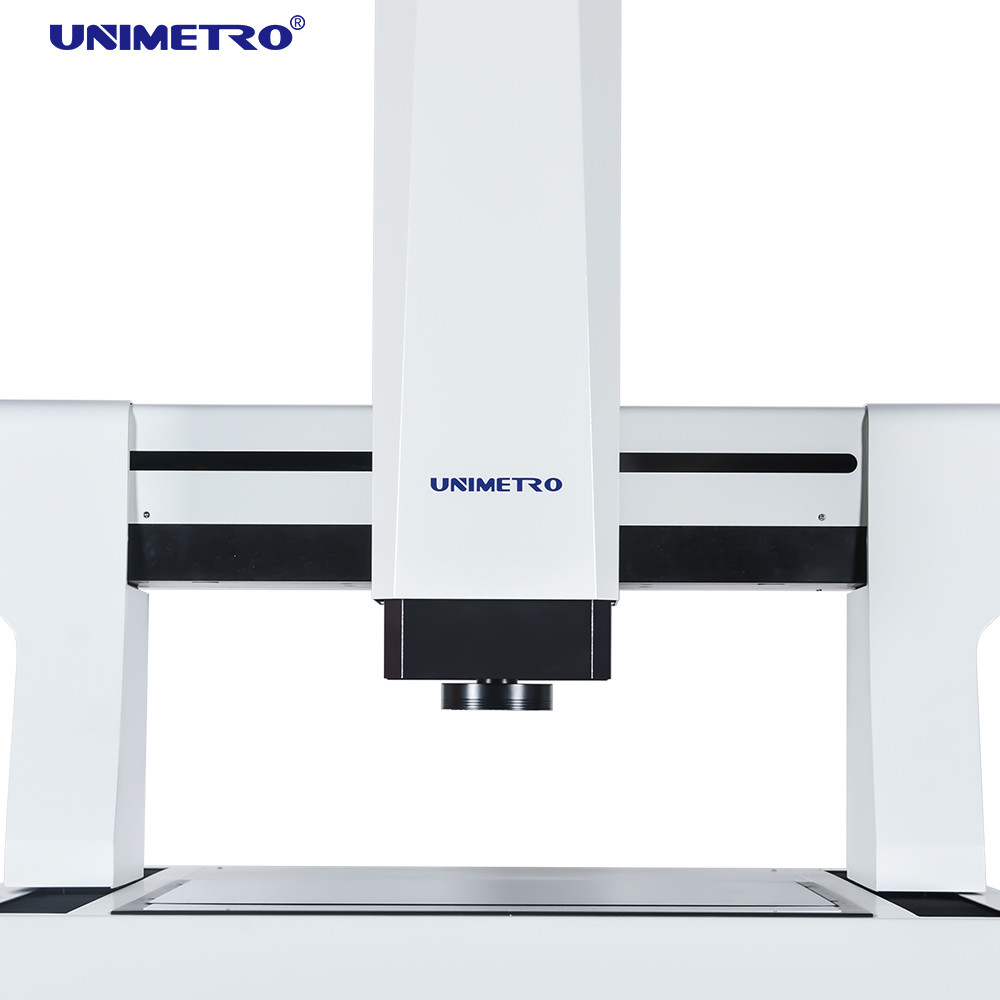

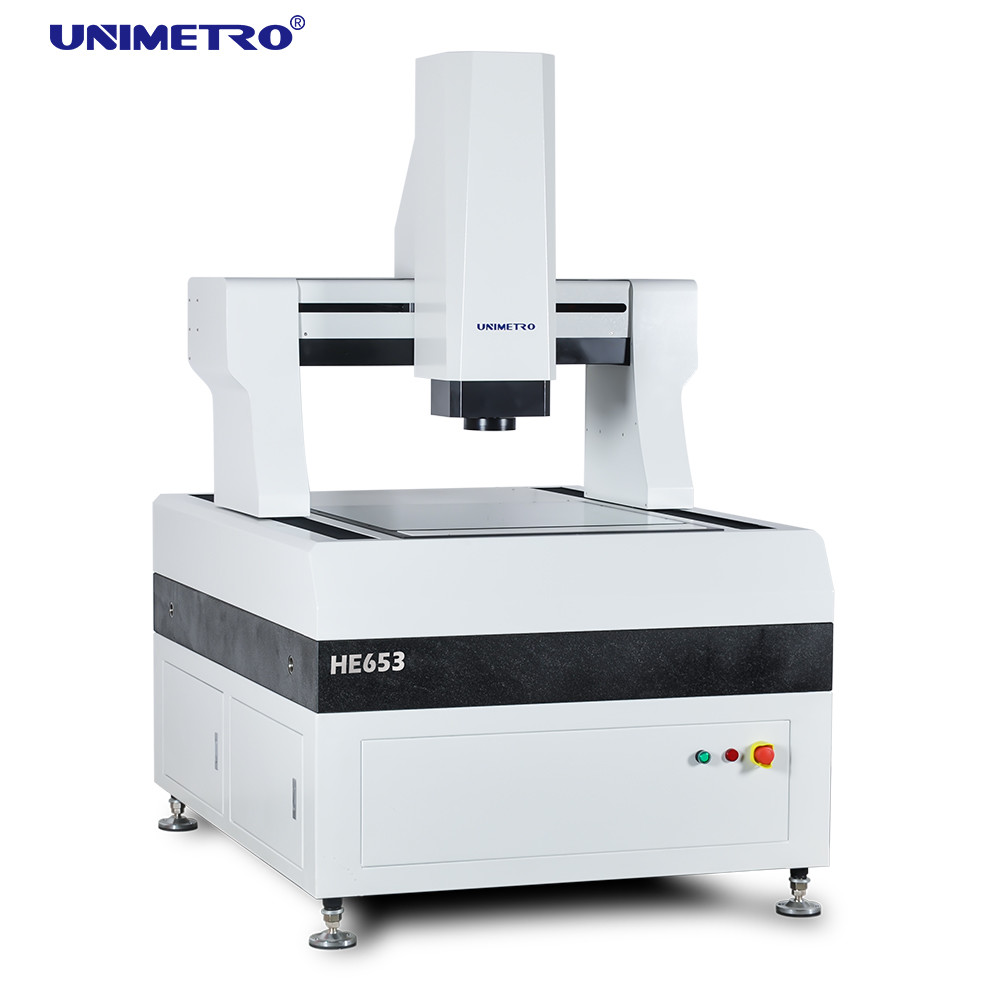

Độ chính xác cao Đầu dò cảm ứng hoàn toàn tự động máy đo tầm nhìn lớn vmm
Mô tả Sản phẩm
Phân tích phần tử hữu hạn được giới thiệu trong quá trình thiết kế của dòng HE, đảm bảo độ cứng cao và cấu trúc cơ học chính xác. Cơ sở máy đang sử dụng cấu trúc kiểu cầu di động khung kín, đơn giản và mang lại khả năng tải cao và hiệu suất chuyển động tốt nhất.
Máy đo tầm nhìn lớn Các tính năng: >> Cấu trúc giàn di động và phôi được cố định khi đo; >> Điều khiển vòng kín hoàn toàn tự động CNC bốn trục, đo lường hoàn toàn tự động; >> Đế và dầm đá granit cấp 000, ổn định và đáng tin cậy; >> Thước lưới mở với độ phân giải 0,1 um, độ chính xác cao và độ ổn định tốt; >> Đường ray dẫn hướng tuyến tính chính xác, vít bi loại mài và động cơ servo AC của Panasonic đảm bảo tính ổn định của độ chính xác định vị của hệ thống chuyển động của máy; >> Camera màu độ phân giải cao đáp ứng yêu cầu quan sát rõ nét, đo đạc ổn định; >> Ống kính zoom tự động liên tục 6,5x, zoom tự động chính xác, hiệu chỉnh một pixel là đủ; >> Nguồn sáng bề mặt LED 5 vòng 8 vùng có thể lập trình và hệ thống nguồn sáng đường viền LED truyền song song có thể thực hiện điều chỉnh độ sáng 256 cấp một cách thông minh; >> Đầu dò tiếp xúc đã nhập được định cấu hình để thực hiện phép đo 3D; >> Phần mềm đo ảnh tự động Immeasuring4.2 với quyền sở hữu độc lập được cung cấp theo tiêu chuẩn, mạnh mẽ và dễ sử dụng;
Tính năng thăm dò
Máy đo thị lực lớn của chúng tôi có phần mềm hỗ trợ mạnh mẽ. ► Với phần mềm đo hỗn hợp Internal-Array RationalVue, dòng ULTRA có khả năng cung cấp chức năng đo hỗn hợp 2D/3d mạnh mẽ; ►Giao diện hoạt động đơn giản và dễ hiểu giúp việc đo lường trở nên đơn giản và hiệu quả hơn; ►Chương trình đo tự động có thể được thiết lập để hoàn thành phép đo hàng loạt một cách hiệu quả và nhanh chóng.
Thông số
Chi tiết máy đo tầm nhìn lớn của chúng tôi như biểu đồ dưới đây:
Người mẫu
HE652
HE862
HE1080
HE1210
HE1512
HE1812
Du lịch X, Y (mm)
500*600
600*800
800*1000
1000*1200
1200*1500
1200*1800
Hành trình trục Z (mm)
200 (có thể tăng theo yêu cầu của khách hàng)
Dung tải
xấp xỉ35kg
Kích thước (mm)
1700*1180*1750
1700*1280*1750
1900*1480*1750
2100*1680*1750
2500*1880*1750
2700*1880*1750
Trọng lượng (kg)
1500
1800
2900
3200
4400
4800
Nghị quyết
0,5μm (0,1μm cho tùy chọn)
Máy ảnh
Máy ảnh kỹ thuật số 2M HD GIGA
Ống kính zoom
ống kính zoom tự động chuyên nghiệp Độ phóng đại của ống kính zoom: 1~10X
Phóng to video
18~195X
(Tùy thuộc vào các mẫu máy ảnh được chọn khác nhau, độ phóng đại của nó sẽ thay đổi; độ phóng đại thực tế tùy thuộc vào dữ liệu đo được)
trường nhìn
8.1~1.3mm
(Theo sơ đồ kết hợp khác nhau của máy ảnh và ống kính, trường nhìn sẽ thay đổi tương ứng và trường nhìn thực tế tùy thuộc vào dữ liệu đo được)
Sự chính xác*
≤ (3+L/200)μm
chiếu sáng
Chiếu sáng bề mặt LED 5 vòng 8 phần có thể lập trình
(Đèn vòng 40 phần, Đèn đồng trục, Đèn vòng nhiều màu có thể di chuyển tùy chọn)
Thông tin công ty
Khách hàng & Đại lý của chúng tôi
Câu hỏi thường gặp
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A1: Chúng tôi là một nhà máy và cung cấp cho bạn câu trả lời nhanh nhất trong 24 giờ.
Q2: Công ty của bạn chủ yếu ở đâu?
A2: Chúng tôi chủ yếu sản xuất máy đo Tầm nhìn, máy đo Tọa độ, đồ đạc CMM & VMM, v.v.
Câu 3: Làm thế nào để chọn Thông số kỹ thuật phù hợp?
A3: Miễn là bạn cho chúng tôi biết loại và kích thước của sản phẩm cần đo, đội ngũ chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn dụng cụ đo có thông số kỹ thuật phù hợp.
Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không?
A4: Hãy chắc chắn!Chúng tôi có thể cung cấp không chỉ các loại máy điển hình mà còn cả các loại máy được tùy chỉnh theo nhu cầu của khách hàng.
Q5: Thời hạn bảo hành của bạn là gì?
A5: Thời hạn bảo hành sản phẩm của chúng tôi là 1 năm.Chất lượng sản phẩm của chúng tôi rất ổn định, và chúng tôi có cải thiện rất nhiều trên một số bộ phận dễ vỡ.Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi.
