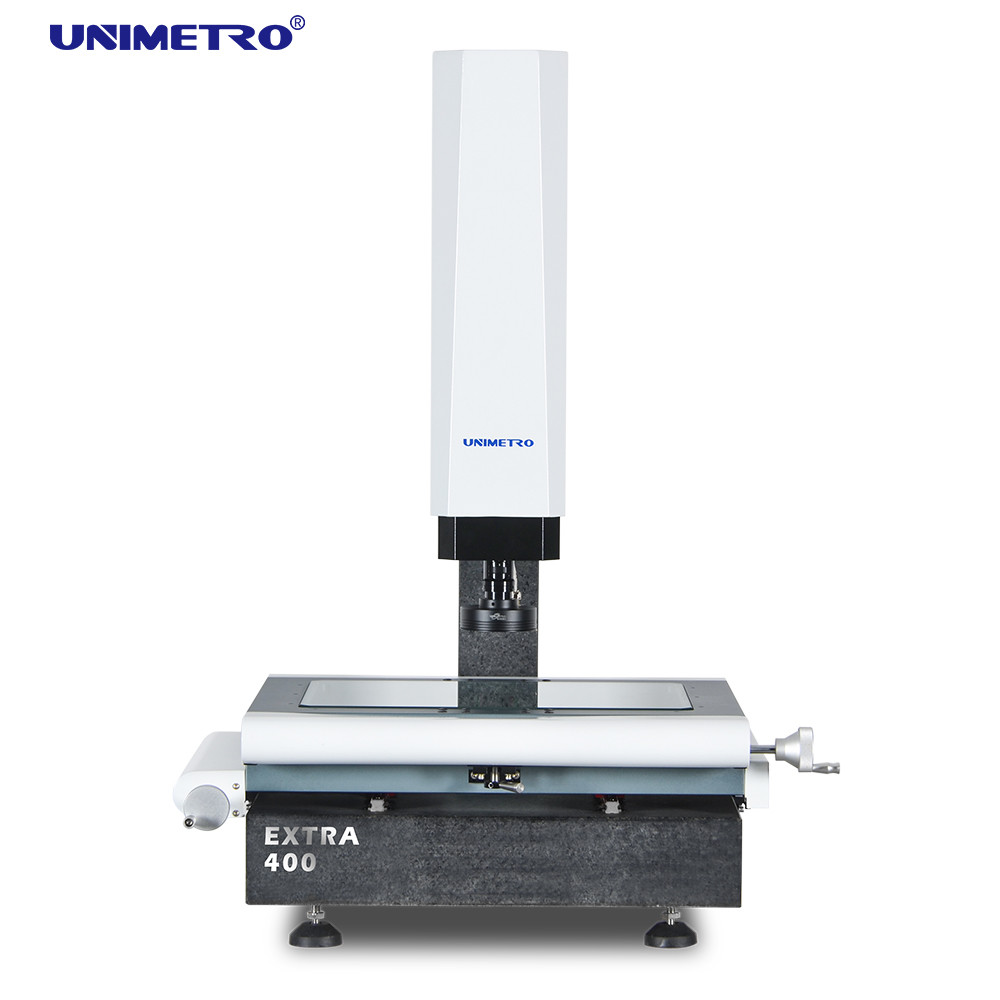

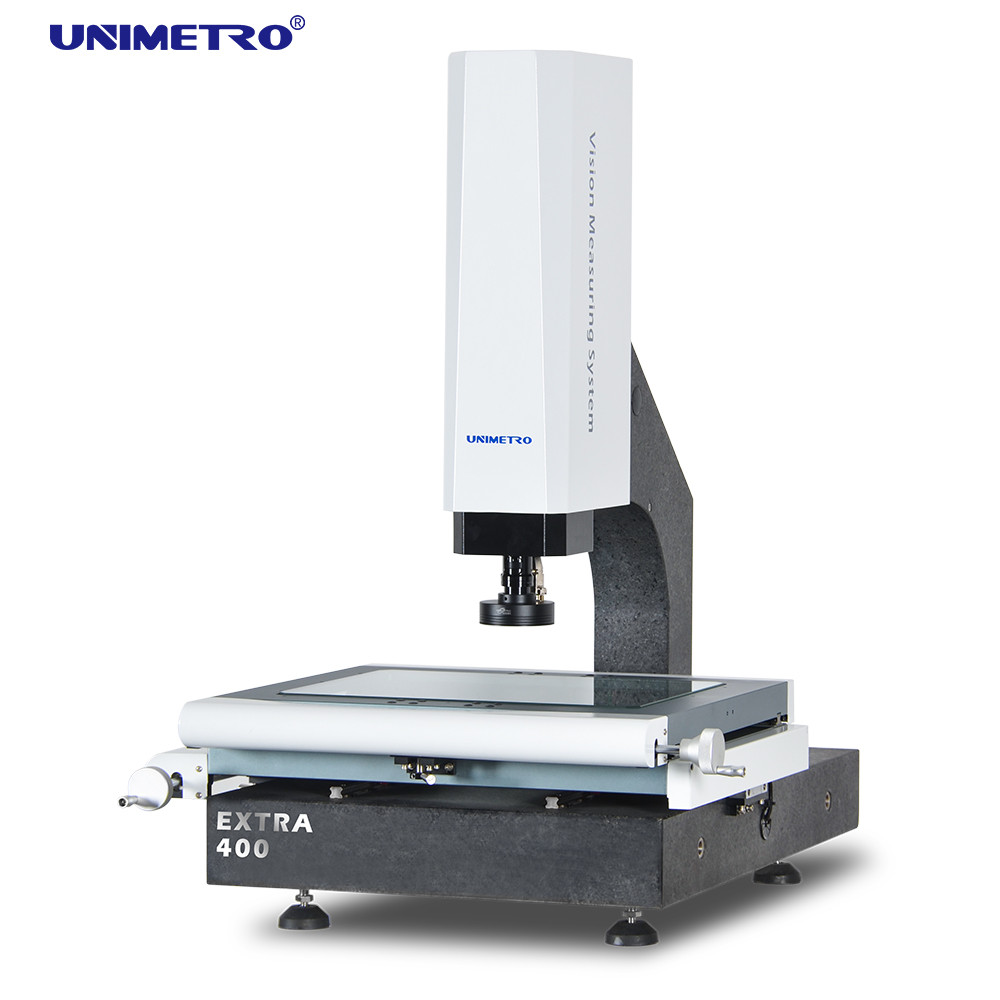

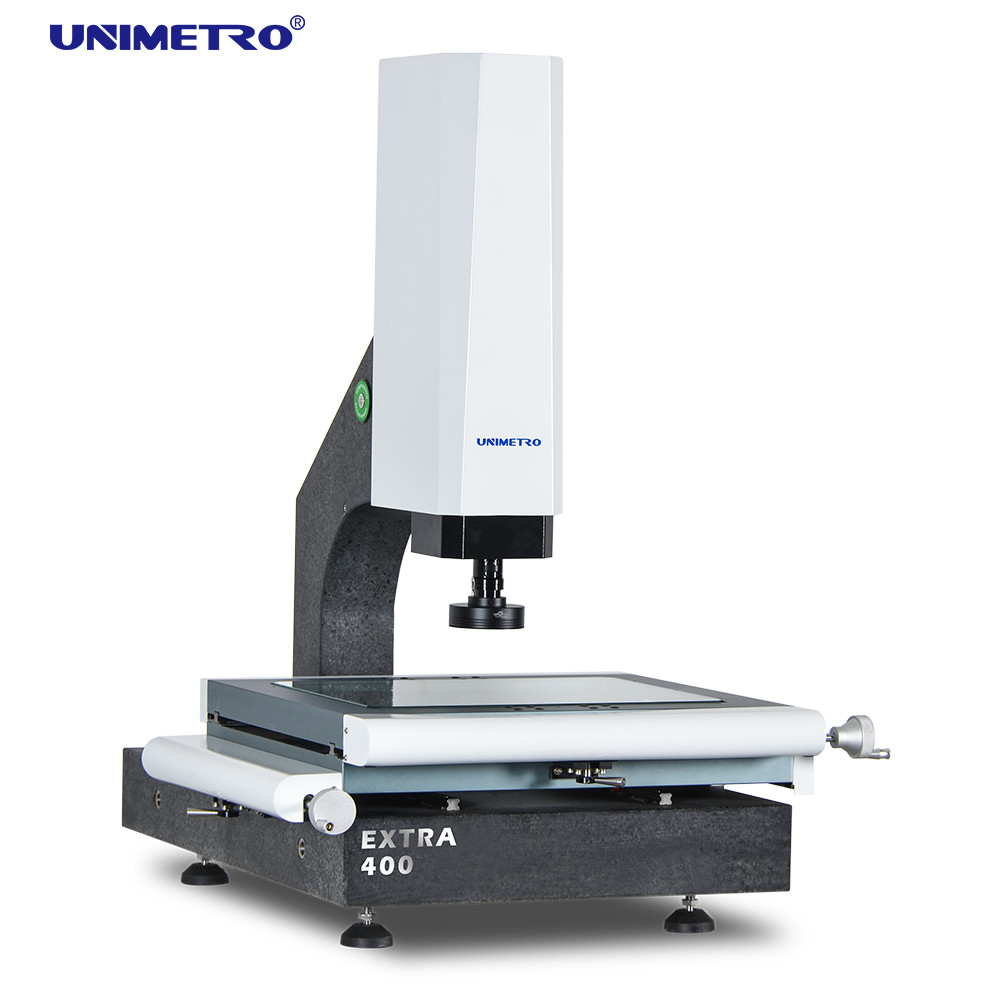

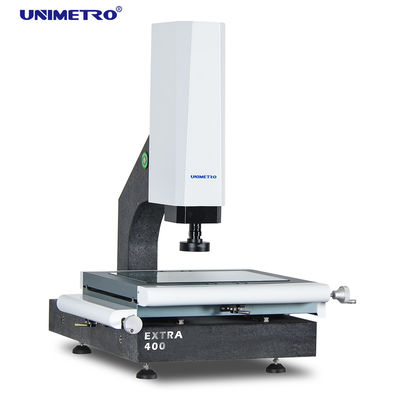

Đầu dò cảm ứng độ chính xác cao Thiết bị đo thị lực bán tự động Máy vmm

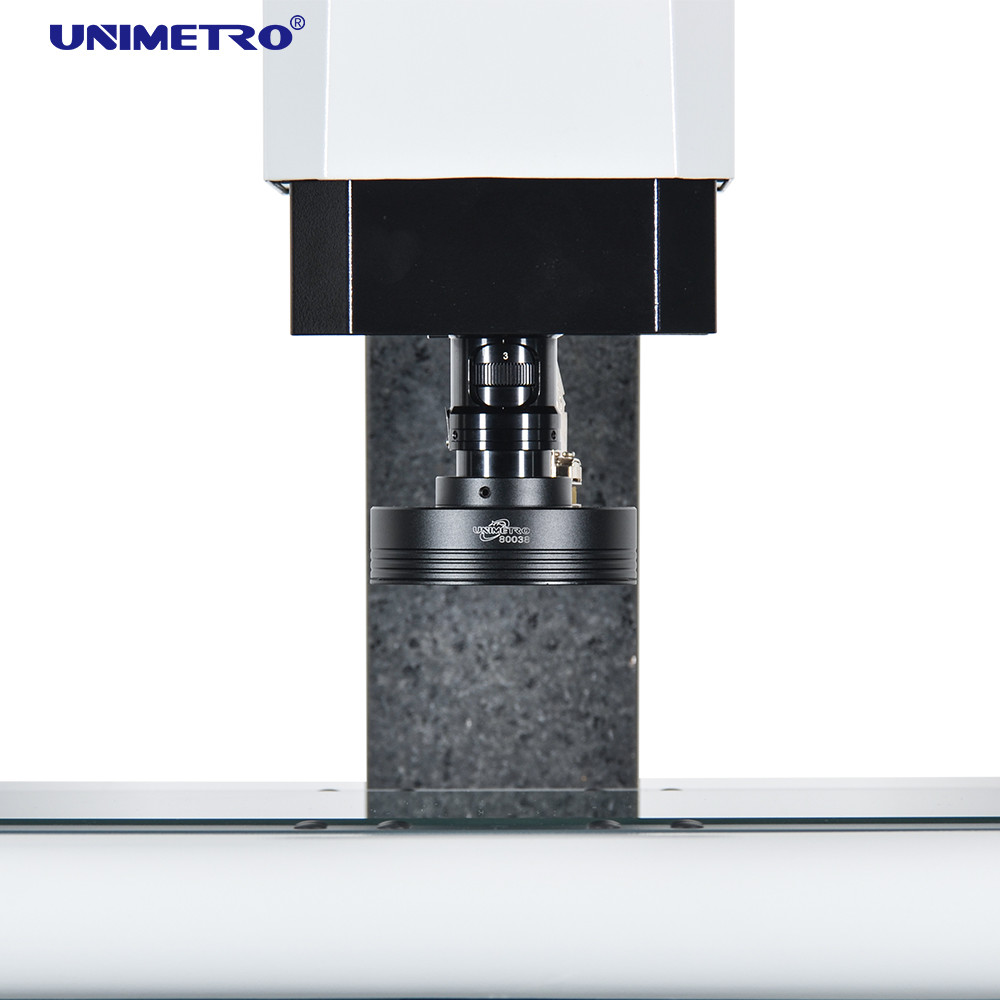

Máy đo thị lực của chúng tôi có tính năng dưới đây: ► Đế và cột bằng đá granit, độ ổn định tuyệt vời; ► Trục Z sử dụng hệ thống dẫn hướng tuyến tính và điều khiển động cơ servo có độ chính xác cao để thực hiện lấy nét tự động, loại bỏ lỗi lấy nét nhân tạo, đồng thời cải thiện độ chính xác và độ ổn định của phép đo; ► Giai đoạn làm việc bằng nhôm, giúp điều khiển chuyển động phản ứng nhanh và linh hoạt; ► Nguồn sáng bề mặt LED 3 vòng 4 phần có thể lập trình, hệ thống nguồn sáng đường viền LED truyền song song và mô-đun điều chỉnh ánh sáng tích hợp của phần mềm có thể tự do điều khiển độ sáng của ánh sáng trong 3 vòng và 4 vùng.
Cấu hình Hardeare
Các cấu hình của thiết bị đo thị lực của chúng tôi như sau: ● Thang đo tuyến tính độ phân giải 0,5um 3 trục ● Chức năng lấy nét tự động hiệu suất cao ● Tương thích với đầu dò cảm ứng Renishaw ● Giai đoạn gia công nhôm và anodizing cứng ● 3 vòng 8 vòng điều khiển phần mềm đèn LED vòng và có thể lập trình ● Điều khiển phần mềm ánh sáng đường viền LED song song và có thể lập trình ● Máy ảnh kỹ thuật số HD 1,2M pixel ● Hộp điều khiển lõi tích hợp ● Điều khiển cơ giới trục Z ● Đường dẫn hướng tuyến tính HIWIN ● Bộ tạo xung thủ công để điều khiển chuyển động trục Z ● Với chỉ báo Laser để định vị và lấy nét phụ trợ ● Ống kính zoom có vết lõm thủ công 0,7-4,5X với cảm biến phản hồi tín hiệu phóng đại
Các tính năng của phần mềm
Máy đo thị lực của chúng tôi có thể thêm đầu dò để nhận ra chức năng 3d ● Hiệu chỉnh dễ dàng ● Chạm nhiều góc ● Cài đặt hệ thống tọa độ nhanh ● Tương thích với đầy đủ các dòng Renishaw stylis ● Hỗ trợ mô-đun CAD (Tùy chọn) ● Đầu ra bản vẽ 3D ● Tương thích với đầu dò sao ● Đo kích thước 3D ● Đầu dò hình ảnh và cảm ứng kết hợp đo ● Giá đỡ đầu dò được hỗ trợ (Tùy chọn)
Thông số
Thông số máy đo thị lực của chúng tôi như biểu đồ dưới đây cho thấy:
Người mẫu
EXTRA 200
EXTRA 300
EXTRA 400
EXTRA 500
Kích thước (mm) (L * W * H)
500 * 540 * 930
600 * 740 * 980
700 * 840 * 980
800 * 940 * 980
Phạm vi đo (mm) (X * Y * Z)
200 * 100 * 150
300 * 200 * 200
400 * 300 * 200
500 * 400 * 200
Độ chính xác đo (μm)
2,5 + L / 100
2,5 + L / 100
2,5 + L / 100
3 + L / 100
Độ lặp lại (μm)
2,5
2,5
2,5
3
Trọng lượng (kg)
140kg
190kg
240kg
290kg
Hình ảnh và Đo lường
CCD
200mm (có thể nâng lên theo yêu cầu của khách hàng)
Ống kính
Ống kính zoom có móp bằng tay 0,7-4,5X / Ống kính zoom tự động 1-10X
Phóng đại
18-195X (Chỉ để tham khảo. Với các máy ảnh và ống kính khác nhau, độ phóng đại sẽ khác nhau.)
Góc nhìn
8,1 ~ 1,3mm
Khoảng cách làm việc
108mm
Độ phân giải tỷ lệ tuyến tính
0,5 μm (0,1μm cho tùy chọn)
Hệ thống lái xe
Điều khiển bằng tay trục X, Y, điều khiển CNC vòng kín trục Z và chức năng AUTU FOCUS có sẵn
Sự chiếu sáng
Ánh sáng bề mặt vòng LED 4 phần có thể lập trình, ánh sáng đường viền LED song song, ánh sáng vòng LED 8 phần, đồng trục, cho tùy chọn
Chức năng phần mềm
PHẦN MỀM ĐO TẦM NHÌN 3D KIỂM TRA ● Nhập tệp CAD và đo lường ● Mảng bộ phận và đo macro ● Tự động lấy nét và đo chiều cao ● Chức năng điều hướng giúp xác định vị trí nhanh chóng ● Chức năng đo hình học mạnh mẽ ● Nhiều báo cáo dữ liệu và chức năng xuất dữ liệu đồ họa ● Chương trình người dùng linh hoạt ● Tạo các phần tử tham chiếu ● Chức năng phát hiện cạnh mạnh mẽ ● Hỗ trợ nhiều phụ kiện bên ngoài ● Tính toán tự động dung sai hình học của các yếu tố ● Đo lường sản xuất phức tạp nhanh chóng và thuận tiện
Thông tin công ty
Khách hàng & Đại lý của chúng tôi
Câu hỏi thường gặp
Q1: Bạn có phải là nhà máy hoặc công ty thương mại?
A1: Chúng tôi là một nhà máy sản xuất và cung cấp cho bạn câu trả lời nhanh nhất trong 24 giờ.
Câu hỏi 2: Công ty của bạn chủ yếu trong lĩnh vực nào?
A2: Chúng tôi chủ yếu sản xuất máy đo thị lực, máy đo tọa độ, đồ đạc CMM & VMM.
Q3: Làm thế nào để chọn thông số kỹ thuật phù hợp?
A3: Chỉ cần bạn cho chúng tôi biết sự đa dạng và kích thước của sản phẩm cần đo, đội ngũ chuyên nghiệp của chúng tôi sẽ tư vấn cho bạn thiết bị đo có thông số kỹ thuật phù hợp.
Q4: Bạn có chấp nhận dịch vụ tùy chỉnh không?
A4: Hãy chắc chắn!Chúng tôi có thể cung cấp không chỉ các loại máy thông thường mà còn cung cấp các loại máy tùy chỉnh theo nhu cầu của khách hàng.
Q5: Thời gian bảo hành của bạn là gì?
A5: Thời gian bảo hành sản phẩm của chúng tôi là 1 năm.Chất lượng sản phẩm của chúng tôi rất ổn định và chúng tôi có cải tiến rất nhiều về một số bộ phận có thể bị vỡ.Bạn có thể yên tâm về chất lượng sản phẩm của chúng tôi.
