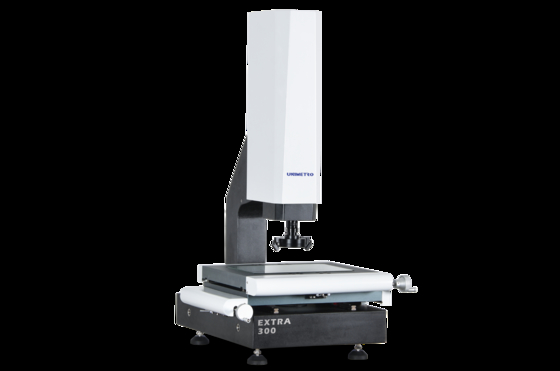

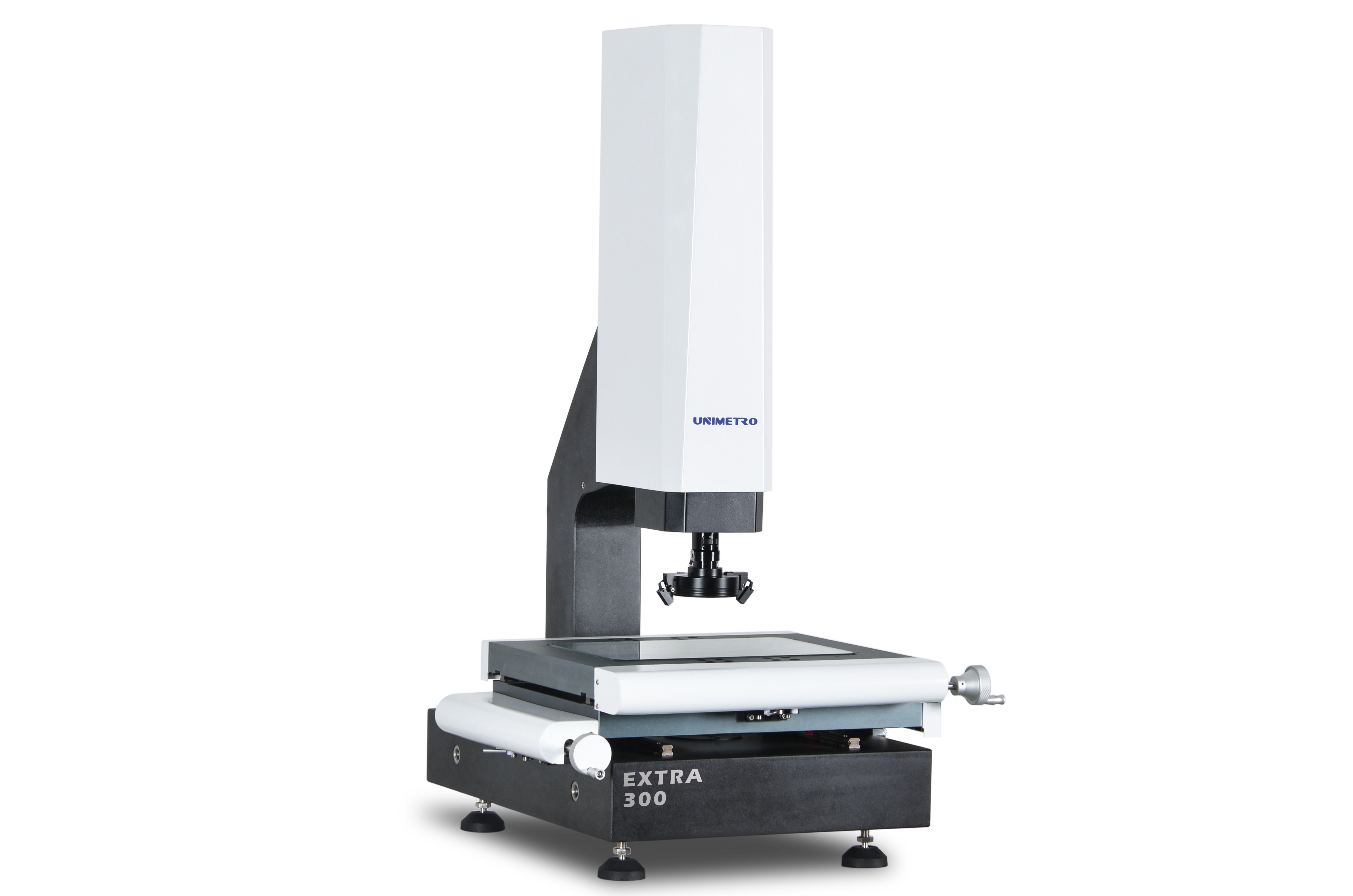

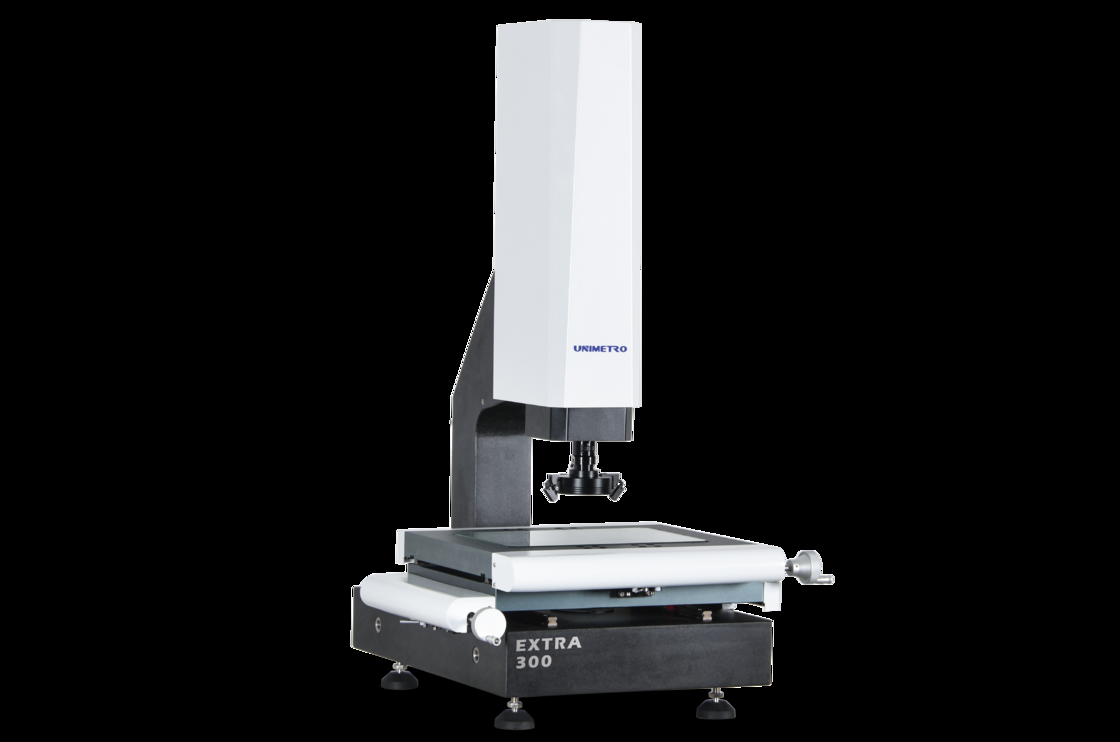

Profilometry máy VMM bán tự động với độ lặp lại 2,5 micrometer (E300)

Máy đo lường hình ảnh của chúng tôi có các tính năng sau:

▶ Đế và cột bằng đá granite, độ ổn định tuyệt vời;

▶ Trục Z sử dụng hệ thống điều khiển động cơ servo và hướng dẫn tuyến tính có độ chính xác cao để thực hiện lấy nét tự động, loại bỏ lỗi lấy nét nhân tạo và cải thiện độ chính xác và độ ổn định của phép đo;

▶ Bàn làm việc bằng nhôm, giúp việc điều khiển chuyển động phản ứng nhanh và linh hoạt;

▶ Nguồn sáng bề mặt LED 3 vòng 4 phần có thể lập trình, hệ thống nguồn sáng đường viền LED song song và mô-đun điều chỉnh ánh sáng tích hợp của phần mềm có thể tự do kiểm soát độ sáng của ánh sáng trong 3 vòng và 4 vùng.

Các cấu hình của máy đo lường hình ảnh của chúng tôi như sau:

◉ Thước đo tuyến tính 3 trục độ phân giải 0,5um

◉ Camera kỹ thuật số HD 1.2M pixel

◉ Hộp điều khiển lõi tích hợp

◉ Điều khiển động cơ trục Z

◉ Đường ray dẫn hướng tuyến tính HIWIN

◉ Máy phát xung thủ công để điều khiển chuyển động trục Z

◉ Với đèn chỉ báo Laser để định vị và lấy nét phụ trợ

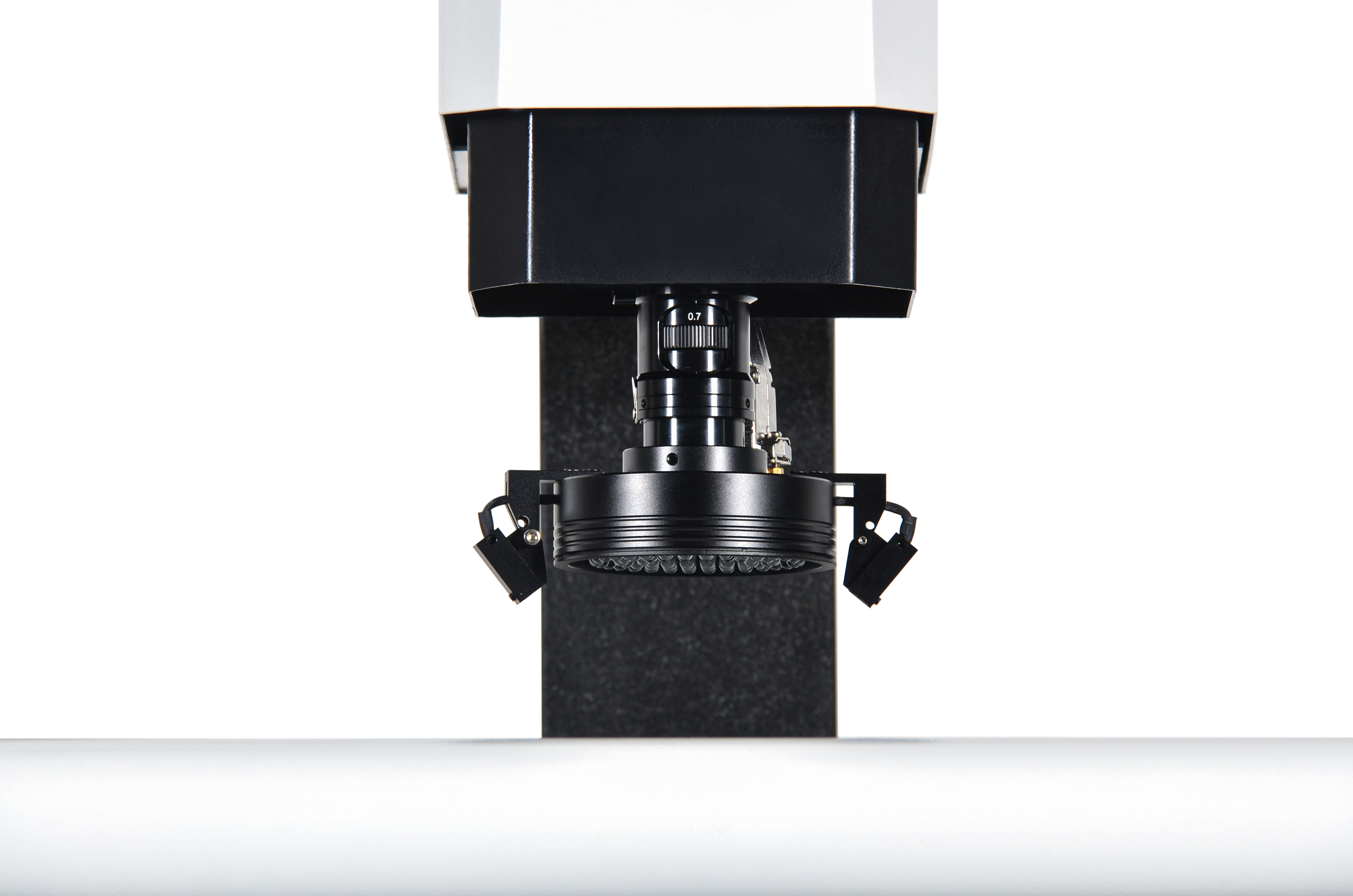

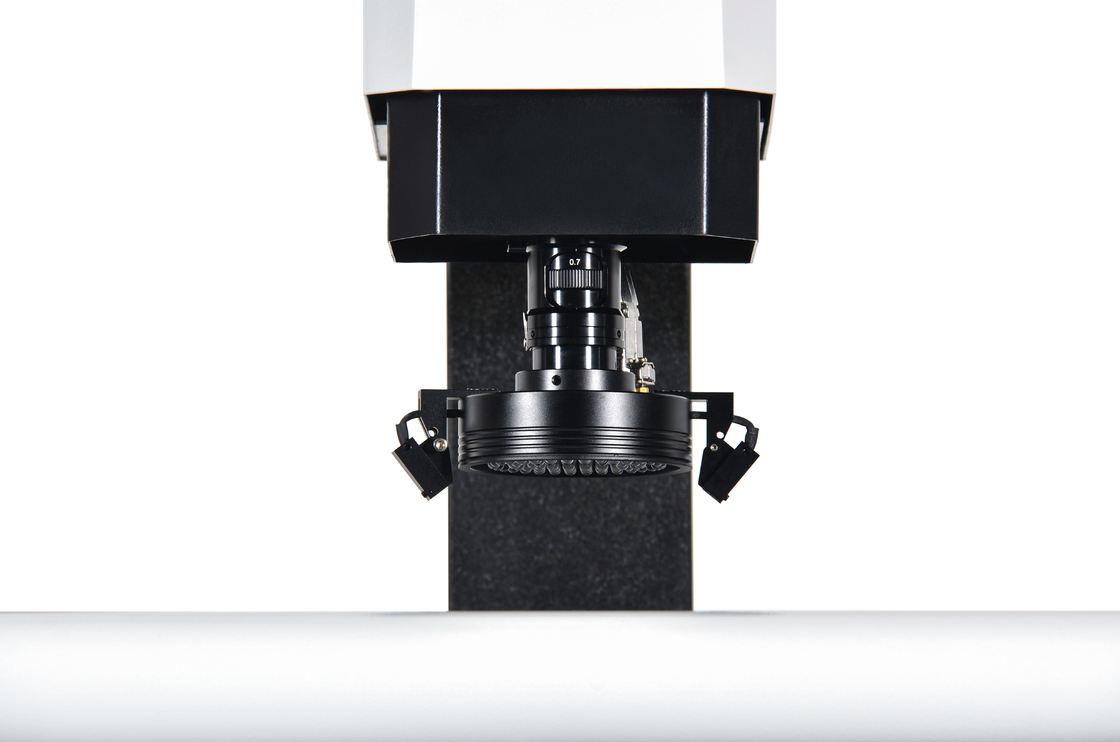

◉ Ống kính thu phóng răng cưa thủ công 0,7-4,5X với cảm biến phản hồi tín hiệu độ phóng đại

Máy đo lường hình ảnh của chúng tôi có thể thêm đầu dò để thực hiện chức năng 3d

◉ Hiệu chuẩn dễ dàng

◉ Chạm nhiều góc

◉ Thiết lập hệ thống tọa độ nhanh chóng

◉ Tương thích với toàn bộ dòng sản phẩm Renishaw stylis

◉ Mô-đun CAD được hỗ trợ (Tùy chọn)

◉ Đầu ra bản vẽ 3D

◉ Tương thích với đầu dò Star

◉ Đo kích thước 3D

◉ Kết hợp hình ảnh và đầu dò cảm ứng đo lường

◉ Giá đỡ đầu dò được hỗ trợ (Tùy chọn)

Thông số của máy đo lường hình ảnh của chúng tôi được hiển thị như sau:

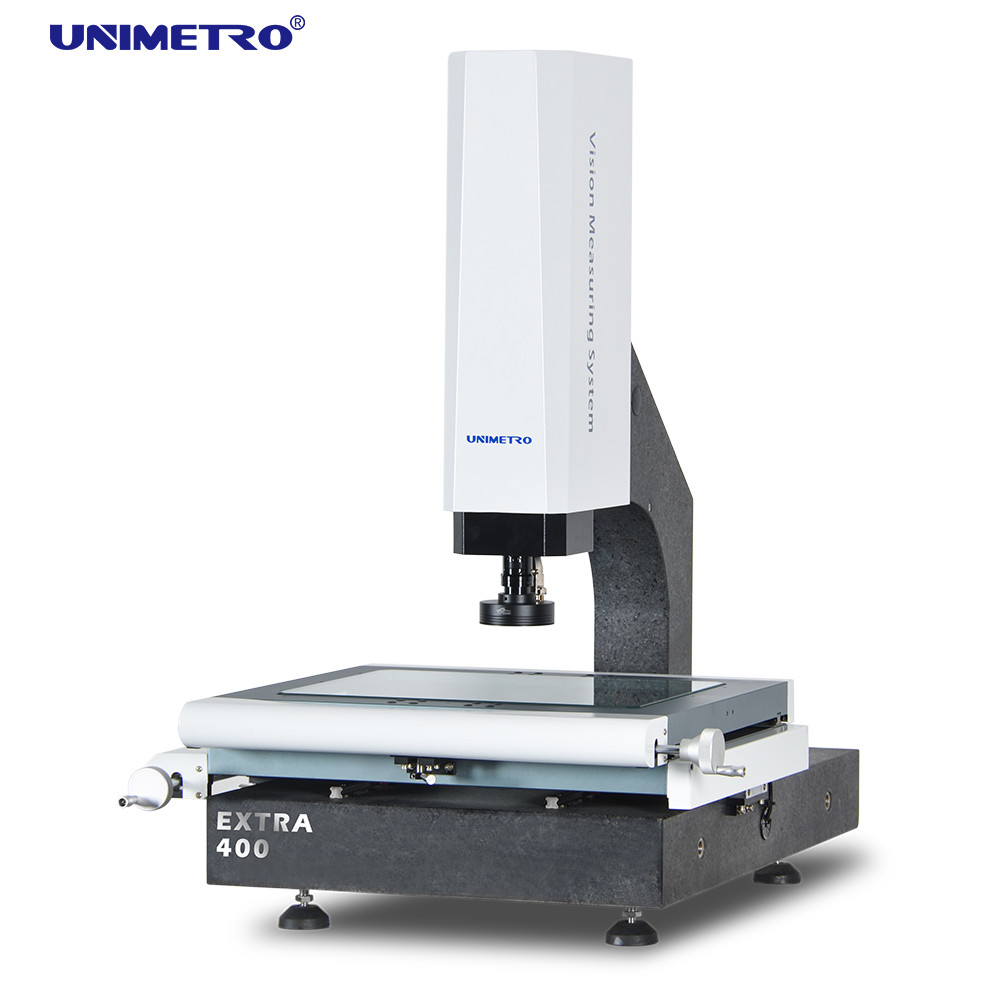

		Extra200	Extra300	Extra400	Extra500
Kích thước (mm) (LxWxH)		550*540*930	600*740*980	700*840*980	800*940*980
Phạm vi đo (mm) (XxYxZ)		200*100*150	300*200*200	400*300*200	500*400*200
Độ chính xác đo (μm)		2.5+L/100			3.0+L/100
Độ lặp lại (μm)		2.5			3
Trọng lượng (kg)		140	190	240	290
Hình ảnh và Đo lường	Camera	Camera kỹ thuật số HD 1.2M pixel
	Ống kính	Ống kính thu phóng răng cưa thủ công 0,7-4,5X với cảm biến phản hồi tín hiệu độ phóng đại
	Độ phóng đại	18-195X (Chỉ mang tính tham khảo. Với các loại camera và ống kính khác nhau, độ phóng đại sẽ khác nhau)
	Trường nhìn	8.1mm~1.3mm
	Khoảng cách làm việc	80mm
Độ phân giải thước đo tuyến tính		0,5μm (tùy chọn 0,1μm)
Hệ thống truyền động		Điều khiển thủ công trục X, Y, điều khiển CNC vòng kín trục Z và chức năng TỰ ĐỘNG LẤY NÉT khả dụng
Chiếu sáng		Đèn vòng LED bề mặt 4 phần có thể lập trình, đèn đường viền LED song song đèn vòng LED 8 phần, ánh sáng đồng trục, tùy chọn





PHẦN MỀM ĐO LƯỜNG TẦM NHÌN 3D INSPECT

Phần mềm UNIMETRO INSPECT3D có giao diện người dùng thân thiện, dễ học,

chức năng mạnh mẽ, cho phép người dùng đạt được phép đo nhanh chóng và chính xác.

Phần mềm cung cấp giao diện người dùng bằng tiếng Anh đầy đủ, cũng cho phép phát triển ngôn ngữ mới.



◉ Nhập tệp CAD và đo

◉ Chương trình người dùng linh hoạt

◉ Tạo các phần tử tham chiếu

◉ Chức năng phát hiện cạnh mạnh mẽ

◉ Hỗ trợ nhiều phụ kiện bên ngoài

◉ Tự động tính toán dung sai hình học của các phần tử

◉ Đo lường sản xuất phức tạp một cách nhanh chóng và thuận tiện
