Kiểm tra khuôn mẫu Hệ thống đo lường trực quan Đo lường tự động điều khiển bằng máy CNC

Kiểm tra khuôn mẫu Hệ thống đo lường trực quan tự động

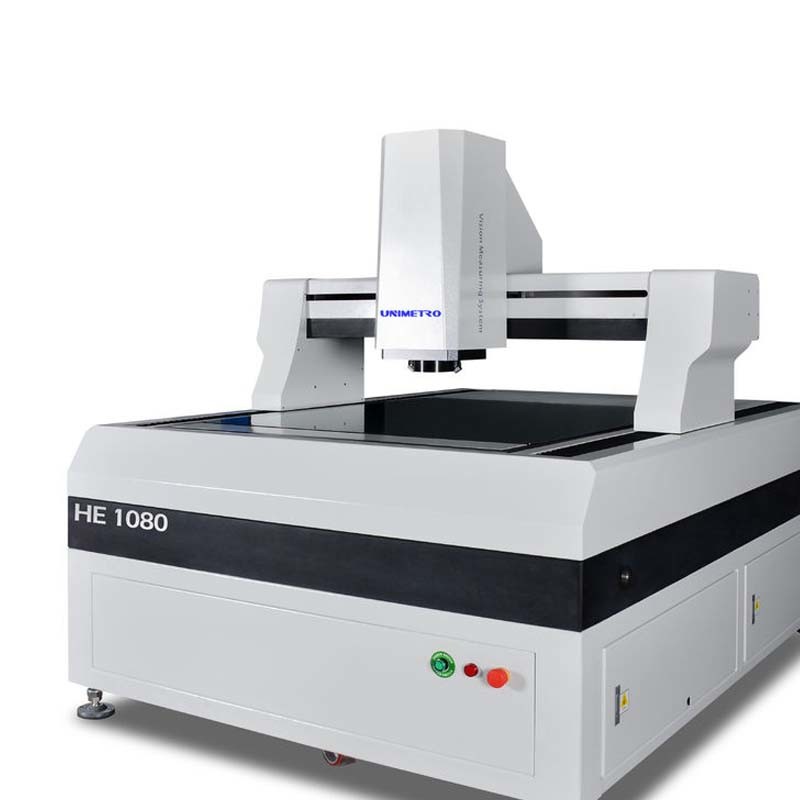

Hệ thống đo lường trực quan loại giàn có độ chính xác cao dòng HE kết hợp độ chính xác cao và hiệu quả cao, cung cấp phép đo tốc độ cao cho các hình học, phần tử, của các loại bộ phận khác nhau.Dòng HE được sử dụng rộng rãi trong các ngành công nghiệp và sản phẩm khác nhau như PCB, tấm phủ đồng, kính đệm, mô-đun LCD và vật liệu cách nhiệt, v.v.

Phân tích phần tử hữu hạn được giới thiệu trong quá trình thiết kế của dòng HE, đảm bảo độ cứng cao và kết cấu cơ khí chính xác. Bệ máy sử dụng kết cấu cầu kiểu di động khung kín, đơn giản và mang lại khả năng chịu tải cao và hiệu suất chuyển động tốt nhất.





Đặc trưng

>> Kết cấu giàn di động và phôi được cố định khi đo;
>> Bốn trục điều khiển vòng kín hoàn toàn tự động CNC, đo lường hoàn toàn tự động;
>> Cơ sở và dầm đá granit 000 cấp, ổn định và đáng tin cậy;
>> Thước cách tử mở với độ phân giải 0,1 um, độ chính xác cao và độ ổn định tốt;
>> Đường ray dẫn hướng tuyến tính chính xác, vít bi mài và động cơ servo Panasonic AC đảm bảo sự ổn định của độ chính xác định vị của hệ thống chuyển động máy;
>> Camera màu độ phân giải cao đáp ứng yêu cầu quan sát rõ ràng và đo đạc ổn định;
>> Ống kính zoom tự động liên tục 6,5x, zoom tự động chính xác, chỉnh sửa một điểm ảnh là đủ;
>> Nguồn sáng bề mặt LED 5 vòng 8 vùng có thể lập trình và hệ thống nguồn sáng đường viền LED truyền song song có thể điều chỉnh độ sáng 256 mức một cách thông minh;
>> Đầu dò tiếp xúc đã nhập được định cấu hình để thực hiện phép đo 3D;
>> Phần mềm đo hình ảnh tự động Immeasuring4.2 với các quyền sở hữu độc lập được cung cấp theo tiêu chuẩn, mạnh mẽ và dễ sử dụng;





Thông số

Người mẫu	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
Hành trình X, Y (mm)	500 * 600	600 * 800	800 * 1000	1000 * 1200	1200 * 1500	1200 * 1800
Hành trình trục Z (mm)	200 (có thể nâng lên theo yêu cầu của khách hàng)
Dung tải	xấp xỉ.35 kg
Kích thước (mm)	1700 * 1180 * 1750	1700 * 1280 * 1750	1900 * 1480 * 1750	2100 * 1680 * 1750	2500 * 1880 * 1750	2700 * 1880 * 1750
Trọng lượng (kg)	1500	1800	2900	3200	4400	4800
Nghị quyết	0,5μm (0,1um cho tùy chọn)
	Máy ảnh	Máy ảnh kỹ thuật số GIGA HD 2M
	Ống kính zoom	ống kính zoom tự động chuyên nghiệp Độ phóng đại ống kính zoom: 1 ~ 10X
	Phóng đại video	18 ~ 195X (Theo các kiểu máy ảnh khác nhau của máy ảnh đã chọn, độ phóng đại của máy ảnh sẽ thay đổi; độ phóng đại thực tế tùy thuộc vào dữ liệu đo được)
	FOV	8,1 ~ 1,3mm (Theo các sơ đồ kết hợp khác nhau của máy ảnh và ống kính, trường xem sẽ thay đổi tương ứng và trường xem thực tế tùy thuộc vào dữ liệu được đo)
	Sự chính xác*	≤ (3 + L / 200) μm
Sự chiếu sáng	Chiếu sáng bề mặt LED 5 vòng 8 phần có thể lập trình (ánh sáng vòng 40 phần, ánh sáng đồng trục, ánh sáng vòng nhiều màu có thể di chuyển cho tùy chọn)
