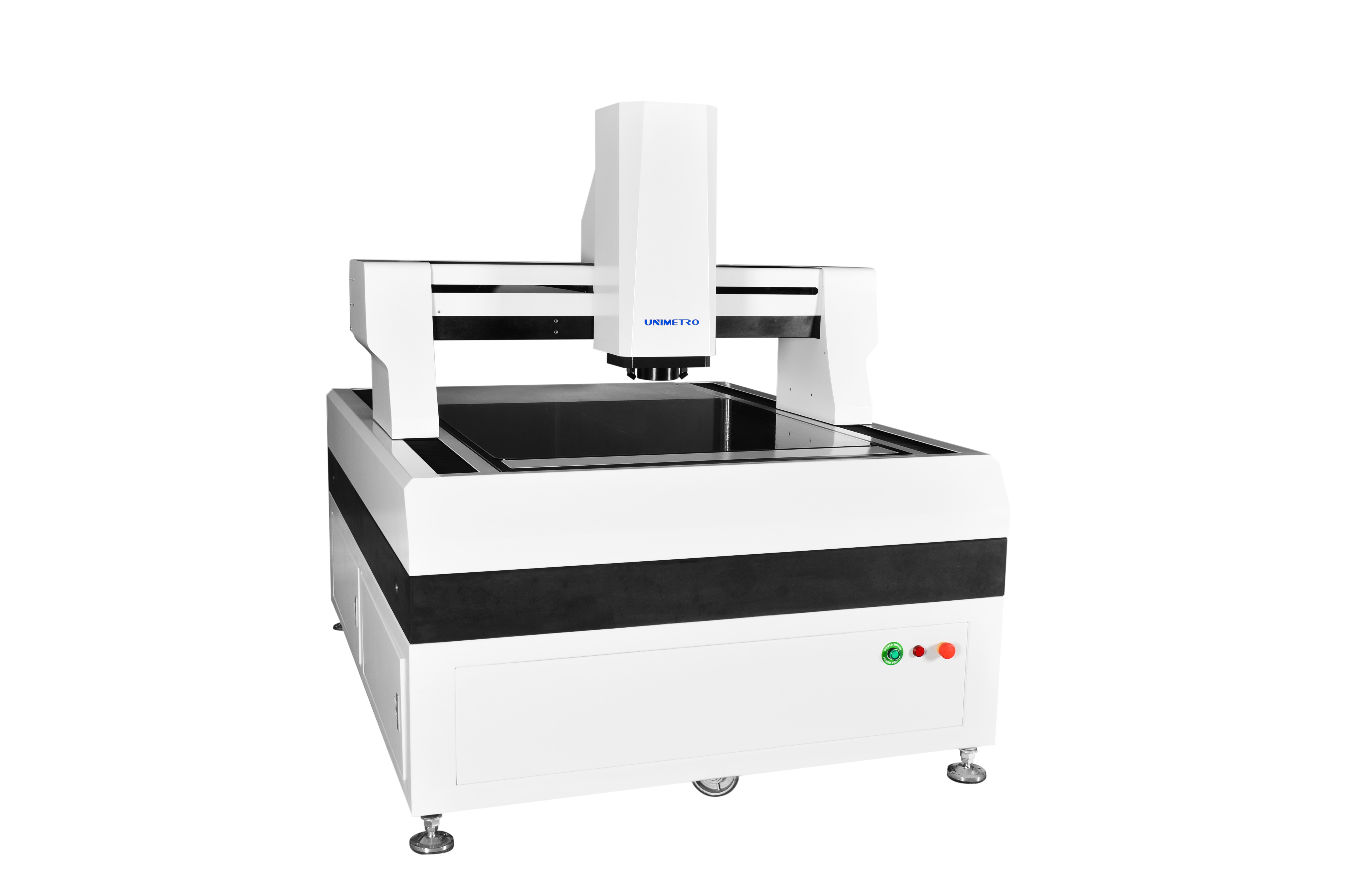

Máy đo tầm nhìn lớn với động cơ Servo vòng kín

Hệ thống đo tầm nhìn kích thước lớn với động cơ Servo vòng kín


Dòng Hệ thống đo Tầm nhìn Kích thước Lớn hiệu quả cao được thiết kế đặc biệt để đo lường với độ chính xác cao và quy mô lớn.Nó sử dụng cấu trúc cầu di động hoàn toàn khép kín để giữ cho công việc đo lường được cố định.Nó kết hợp hữu cơ độ chính xác cao và hiệu quả cao để phát hiện hiệu quả các thông số hình học của các sản phẩm khác nhau.Hiện tại, nó chủ yếu được sử dụng trong bảng mạch PCB, đồng mạ, kính phẳng, mô-đun tinh thể lỏng, khuôn dao, vật liệu cách điện, kim loại tấm chính xác và các ngành công nghiệp khác.





Khinh miệt

Hệ thống đo thị lực Thiết kế cấu trúc cứng nhắc cao
>> Toàn bộ cấu trúc cầu di chuyển khung kín được sử dụng, phôi đo được cố định, khả năng chịu lực lớn và hiệu suất chuyển động tốt.
>> Đưa công nghệ phân tích phần tử hữu hạn vào thiết kế cơ khí để đảm bảo kết cấu cơ khí có độ cứng cao và độ chính xác cao.
>> Cơ sở đá granit cấp 000, độ bền cao, chống ăn mòn và ổn định tốt.
>> Bàn làm việc xử lý bề mặt oxit nhôm, điều khiển hành động nhanh chóng và linh hoạt, bền và đẹp.

Hệ thống đo thị lựcCấu hình chính xác cao
>> Thước lưới hở RENISHAW, độ phân giải 0.5um, độ chính xác cao và độ ổn định tốt.
>> Đường ray dẫn hướng tuyến tính chính xác, trục vít me bi của máy mài và động cơ servo AC đảm bảo sự ổn định của độ chính xác định vị của hệ thống máy.
>> Camera kỹ thuật số Giga màu độ nét cao 2M pixel đáp ứng yêu cầu quan sát rõ ràng và đo đạc ổn định.
>> Ống kính quang học độ nét cao 6,5x, zoom tự động chính xác, hiệu chỉnh một pixel.
>> Nguồn sáng bề mặt LED 5 vòng 8 vùng có thể lập trình, hệ thống nguồn sáng đường viền LED truyền song song, điều chỉnh độ sáng 256 mức thông minh.
>> Điều khiển CNC đầy đủ trục, ổ đĩa động cơ servo vòng kín AC hoàn toàn.





Thông số

Người mẫu	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
Hành trình X, Y (mm)	500 * 600	600 * 800	800 * 1000	1000 * 1200	1200 * 1500	1200 * 1800
Hành trình trục Z (mm)	200 (có thể nâng lên theo yêu cầu của khách hàng)
Dung tải	xấp xỉ.35 kg
Kích thước (mm)	1700 * 1180 * 1750	1700 * 1280 * 1750	1900 * 1480 * 1750	2100 * 1680 * 1750	2500 * 1880 * 1750	2700 * 1880 * 1750
Trọng lượng (kg)	1500	1800	2900	3200	4400	4800
Nghị quyết	0,5μm (0,1um cho tùy chọn)
	Máy ảnh	Máy ảnh kỹ thuật số GIGA HD 2M
	Ống kính zoom	ống kính zoom tự động chuyên nghiệp Độ phóng đại ống kính zoom: 1 ~ 10X
	Phóng đại video	18 ~ 195X (Theo các kiểu máy ảnh khác nhau của máy ảnh đã chọn, độ phóng đại của máy ảnh sẽ thay đổi; độ phóng đại thực tế tùy thuộc vào dữ liệu đo được)
	FOV	8,1 ~ 1,3mm (Theo các sơ đồ kết hợp khác nhau của máy ảnh và ống kính, trường xem sẽ thay đổi tương ứng và trường xem thực tế tùy thuộc vào dữ liệu được đo)
	Sự chính xác*	≤ (3 + L / 200) μm
Sự chiếu sáng	Chiếu sáng bề mặt LED 5 vòng 8 phần có thể lập trình (ánh sáng vòng 40 phần, ánh sáng đồng trục, ánh sáng vòng nhiều màu có thể di chuyển cho tùy chọn)
