Máy đo quang học tự động được chứng nhận CE VMZ

Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: UNIMETRO
Chứng nhận: CE,ISO
Số mô hình: ANH TA
Số lượng đặt hàng tối thiểu: 1
Giá bán: Discussible
chi tiết đóng gói: Vỏ gỗ
Thời gian giao hàng: 20 ~ 25 ngày
Điều khoản thanh toán: L / C, T / T
Khả năng cung cấp: 10
Thông tin chi tiết
tên sản phẩm: Máy đo quang học Kích thước: 1700 * 1180 * 1650
Dải đo (mm): 600 * 500 * 200 Đo độ chính xác: 3 + L / 200um
Độ lặp lại: 3um Độ phân giải tỷ lệ tuyến tính: 0,5um (0,1um cho tùy chọn)
Hệ thống lái xe: Hoàn toàn tự động Sự chiếu sáng: Đèn LED vòng 8 phần có thể lập trình được
Điểm nổi bật:

Máy đo quang VMZ

,

Máy đo quang CE

,

Máy đo quang CNC


Mô tả sản phẩm

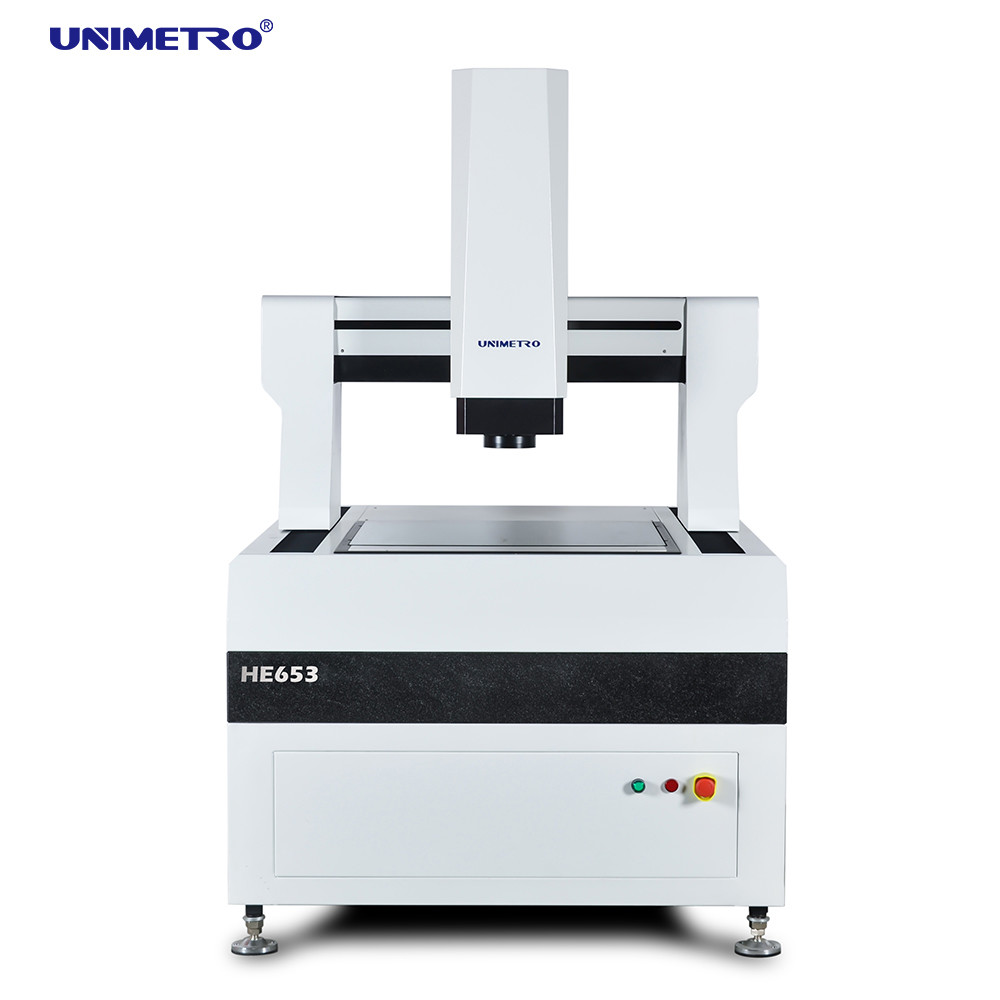

Máy đo quang học tự động / VMZ để đo kính phẳng


Máy đo quang học CNC kiểu giàn hiệu suất cao dòng He được thiết kế đặc biệt để đo độ chính xác cao và quy mô lớn.Nó sử dụng cấu trúc cầu di động hoàn toàn khép kín để giữ cho công việc đo lường được cố định.Nó kết hợp hữu cơ độ chính xác cao và hiệu quả cao để phát hiện hiệu quả các thông số hình học của các sản phẩm khác nhau.Hiện tại, nó chủ yếu được sử dụng trong bảng mạch PCB, đồng mạ, kính phẳng, mô-đun tinh thể lỏng, khuôn dao, vật liệu cách điện, kim loại tấm chính xác và các ngành công nghiệp khác.



Tính năng phần cứng

>> Đã áp dụng toàn bộ cấu trúc cầu di chuyển khung kín, cố định phôi đo, khả năng chịu lực lớn và hiệu suất hoạt động tốt.
>> Đưa công nghệ phân tích phần tử hữu hạn vào thiết kế cơ khí để đảm bảo kết cấu cơ khí có độ cứng cao và độ chính xác cao.
>> Cơ sở đá hoa cương granite lớp 000, độ bền cao, chống ăn mòn và ổn định tốt.
>> Bàn làm việc xử lý bề mặt oxit nhôm --- điều khiển hành động nhanh chóng và linh hoạt, bền và đẹp.





Cấu hình

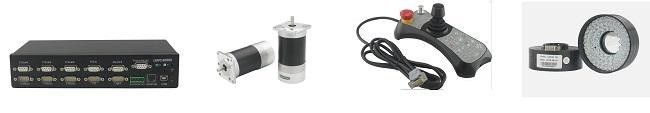

>> Thước lưới mở, độ phân giải 0,1um, độ chính xác cao và ổn định tốt.
>> Đường ray dẫn hướng tuyến tính chính xác, trục vít me bi của máy mài và động cơ servo AC đảm bảo sự ổn định của độ chính xác định vị của hệ thống máy.
>> Máy ảnh kỹ thuật số Giga màu độ nét cao 2M pixel phù hợp với yêu cầu quan sát rõ ràng và đo lường ổn định.
>> Ống kính quang học độ nét cao 6,5X, zoom tự động chính xác, hiệu chỉnh nhanh một lần pixel.
>> Nguồn sáng bề mặt LED 8 phần có thể lập trình với nguồn sáng đường viền LED song song (Xanh lá cây hoặc Trắng).
>> Điều khiển CNC, hệ thống lái AC Servo vòng gần, điều khiển cần điều khiển, chuột hoặc bàn phím.






Thông số

Người mẫu

HE 652

HE862

HE1080

HE1210

HE1512

HE1812

Hành trình X, Y (mm)

500 * 600

600 * 800

800 * 1000

1000 * 1200

1200 * 1500

1200 * 1800

Hành trình trục Z (mm)

200 (có thể nâng lên theo yêu cầu của khách hàng)

Dung tải

xấp xỉ.35 kg

Kích thước (mm)

1700 * 1180 * 1750

1700 * 1280 * 1750

1900 * 1480 * 1750

2100 * 1680 * 1750

2500 * 1880 * 1750

2700 * 1880 * 1750

Trọng lượng (kg)

1500

1800

2900

3200

4400

4800

Nghị quyết

0,5μm (0,1um cho tùy chọn)

Máy ảnh

Máy ảnh kỹ thuật số GIGA HD 2M

Ống kính zoom

ống kính zoom tự động chuyên nghiệp Độ phóng đại ống kính zoom: 1 ~ 10X

Phóng đại video

18 ~ 195X (Theo các kiểu máy ảnh khác nhau của máy ảnh đã chọn, độ phóng đại của máy ảnh sẽ thay đổi; độ phóng đại thực tế tùy thuộc vào dữ liệu đo được)

FOV

8,1 ~ 1,3mm (Theo các sơ đồ kết hợp khác nhau của máy ảnh và ống kính, trường xem sẽ thay đổi tương ứng và trường xem thực tế tùy thuộc vào dữ liệu được đo)

Sự chính xác*

≤ (3 + L / 200) μm

Sự chiếu sáng

Chiếu sáng bề mặt LED 5 vòng 8 phần có thể lập trình (ánh sáng vòng 40 phần, ánh sáng đồng trục, ánh sáng vòng nhiều màu có thể di chuyển cho tùy chọn)
